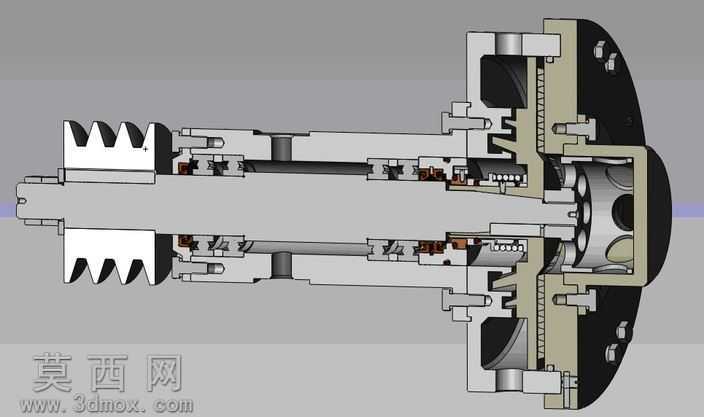

高压均质机核心阀组剖视结构三维设计

本三维模型围绕高压均质机的核心工作阀组进行全参数化剖视建模，完整还原设备内部的精密配合结构，建模过程中严格遵循机械设计公差配合规范，对每一处密封槽、定位台阶、流体通道都进行了1:1比例的精准还原。模型采用分层装配逻辑构建，从左端的进出料连接端开始，依次完成锯齿形快接接头、多级组合密封组件、往复柱塞套、调压弹簧腔、均质阀座、冲击碰撞环以及右端的端盖固定结构的独立建模，再通过同轴心、重合、间隙配合等装配约束完成整体组装，所有可动部件均保留了合理的运动间隙，能够直观展示均质作业时柱塞往复运动、流体通过狭缝产生高压剪切的工作原理。材质渲染阶段针对不同部件的实际工业用材进行区分：与物料接触的柱塞、阀座、碰撞环采用抛光不锈钢材质，还原金属高光与镜面加工质感；密封件采用丁腈橡胶材质，呈现哑光深灰的橡塑质感；承压壳体采用铸钢材质，添加细微的铸造肌理与表面氧化质感；弹簧部件采用弹簧钢材质，还原金属拉丝纹理；端盖的黑色握持部分采用硬质工程塑料材质，添加细微的磨砂颗粒质感提升真实度。结构设计上重点还原了均质机的核心工作区域：高压流体进入阀组后，在调压弹簧预设的压力下通过阀座与阀芯之间的微米级狭缝，瞬间失压产生的空穴效应、高速撞击碰撞环的剪切效应共同实现物料的均质乳化，模型通过半剖视角完整展示了狭缝间隙、弹簧预紧调节结构、多级密封的排布逻辑，清晰呈现出高压工况下各部件的受力路径与密封防护设计。建模过程中对易磨损的阀座、密封件位置做了结构细节强化，准确还原了工业级均质机阀组的易拆卸维护结构，所有紧固件的位置、密封件的安装槽尺寸都符合行业通用设计标准，既可以作为设备原理演示的可视化模型，也能够为均质机的结构优化、故障排查提供直观的三维参考，帮助设计人员快速理解高压均质设备的核心工作逻辑与装配关系。
