螺旋锥齿轮传动箱三维结构设计

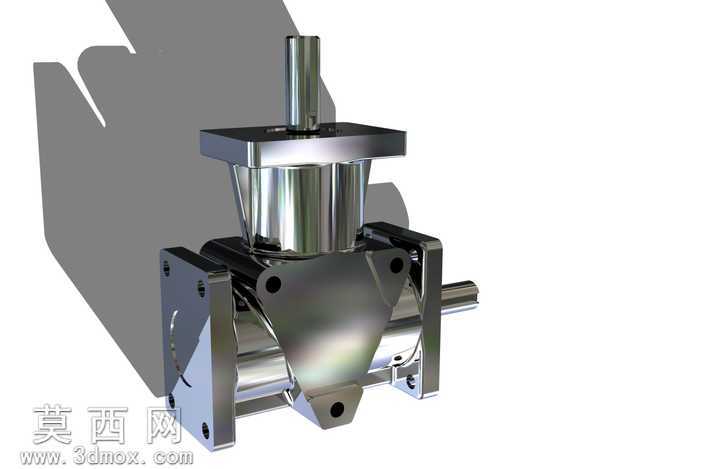

本作品为螺旋锥齿轮传动箱的三维数字化设计成果，建模过程严格遵循机械传动设计规范，以实现垂直交错轴的动力换向传递为核心设计目标。建模阶段首先完成传动核心部件螺旋锥齿轮的参数化构建，依据齿轮啮合原理确定齿形参数、螺旋角与模数，保证齿面啮合的接触精度与传动平稳性，避免传动过程中出现冲击、卡滞等问题。随后完成输入输出轴系的结构设计，合理规划轴段直径、轴承安装位与轴肩定位结构，确保轴系部件的装配同轴度与运行稳定性。箱体部分采用一体化铸造型腔结构设计，建模时充分考虑齿轮啮合的容纳空间、轴承座的安装定位精度，同时在箱体外部设置加强筋结构，在不额外增加整体重量的前提下提升箱体的结构刚性，降低传动过程中产生的结构振动与形变。外观渲染阶段为金属部件赋予了符合工业实际的材质属性，齿轮与轴类传动件采用抛光合金钢材质，还原金属表面的高光反射与金属质感，箱体部分采用哑光金属喷漆材质，区分不同功能部件的视觉表现，同时通过光影渲染突出各部件的装配层次与结构细节。整体装配过程严格按照实际机械装配流程完成，依次完成轴系与齿轮的预装、轴承与箱体座孔的配合、端盖与密封件的定位，各部件之间保留合理的装配间隙与公差配合关系，既保证传动部件的灵活运转，又满足密封防尘的使用需求。设计过程中充分考虑该齿轮箱的实际应用场景，可适配需要垂直换向传动的各类机械设备，结构紧凑、传动效率高，整体结构布局合理，安装固定位设置符合通用安装规范，能够直接用于相关设备的传动系统设计参考、装配工艺验证以及教学演示使用，完整还原了螺旋锥齿轮箱的内部传动逻辑与外部结构特征。
