SM450四旋翼无人机结构设计模型

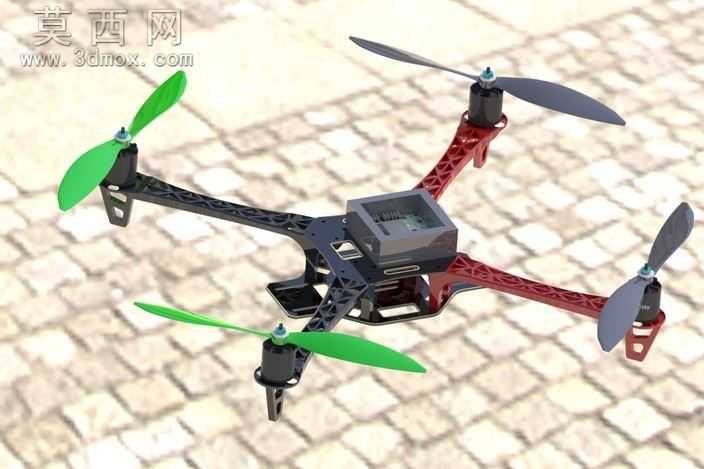

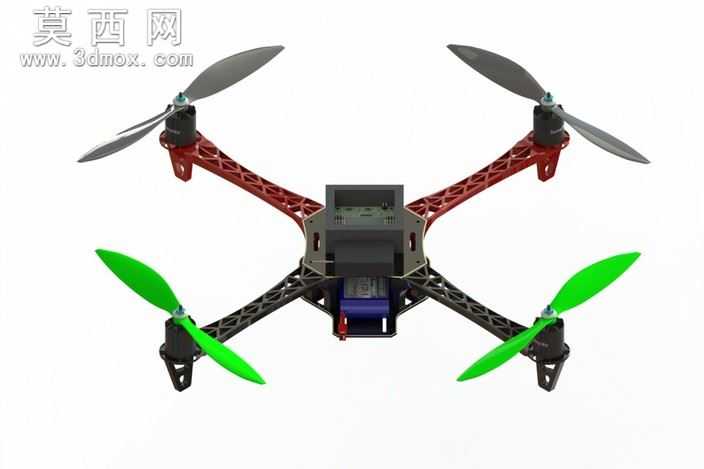

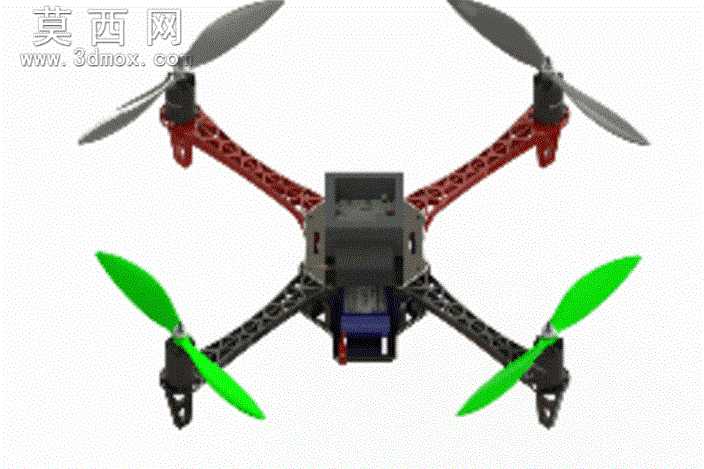

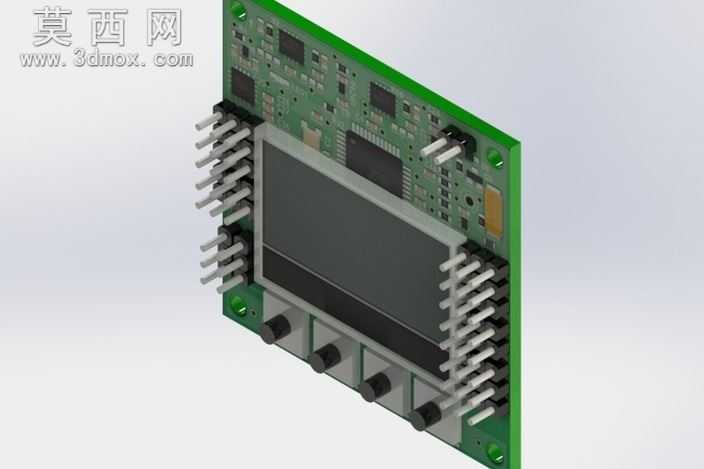

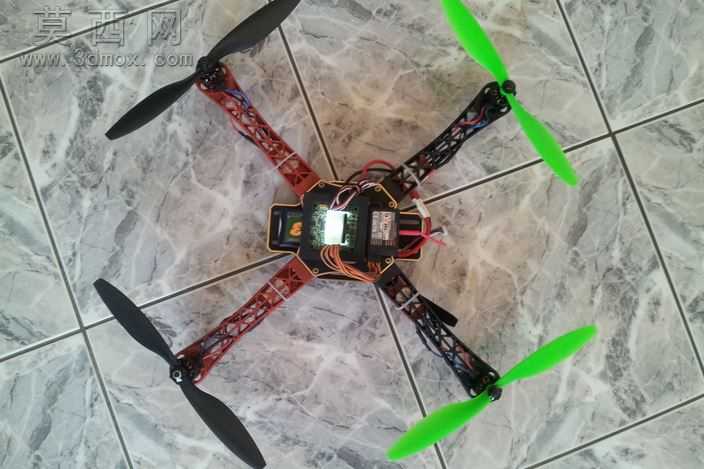

本模型为SM450规格四旋翼无人机的完整结构设计方案，建模过程围绕航模实际组装逻辑展开，优先完成了核心机架的镂空轻量化结构设计，机臂采用仿生桁架式镂空构型，在保证结构强度满足飞行载荷要求的前提下，尽可能降低机身自重，适配中小型航模的载重与续航需求。模型完整还原了四旋翼“X型”动力布局，四个机臂末端预留了标准电机安装位，可适配指定规格的无刷电机与螺旋桨组件，其中两组对角机臂搭配正向螺旋桨、另外两组搭配反向螺旋桨，抵消飞行过程中的反扭力，保证飞行姿态稳定。机身中心区域做了分层腔体设计，上层预留飞控板安装位，可匹配KK2.0飞行控制板的安装孔位，中层规划了电调、接收机的布线空间，下层设计了标准电池仓结构，可固定3S规格航模锂电池，同时预留了电池快拆卡扣的安装位置，方便日常飞行更换电池。建模过程中对各部件的装配公差做了预留设计，机臂与中心机架的连接位、电机与机臂的安装位、飞控等电子元件的固定孔位都按照实际航模配件的标准尺寸做了适配，避免出现装配干涉问题。模型还还原了起落架的轻量化结构，机臂下方的支撑脚采用韧性材质设计，可缓冲降落时的冲击，保护机身电子元件不受损。设计过程中针对机架的受力点做了结构强化，机臂与中心座连接的位置做了加厚处理，应对电机高速转动带来的振动与飞行中的机动载荷，同时对整机的重心位置做了匹配规划，保证电池、飞控等部件安装后整机重心落在机架几何中心，降低飞控的姿态调整负担。模型附带的效果文件可直观展示整机装配完成后的视觉效果，不同材质部件做了区分：机架部分采用哑光碳纤维质感材质，电机外壳做金属磨砂质感处理，螺旋桨分别做半透明亮面塑料与哑光塑料的材质区分，电池部分做PVC热缩膜的质感表现，整体渲染效果贴近真实航模的实物状态，可用于航模设计参考、3D打印机架制作、无人机教学演示等场景，也可在此基础上拓展加装云台、图传等功能组件，完成定制化的航拍无人机改装。
