手动杠杆式流体控制阀组件结构设计

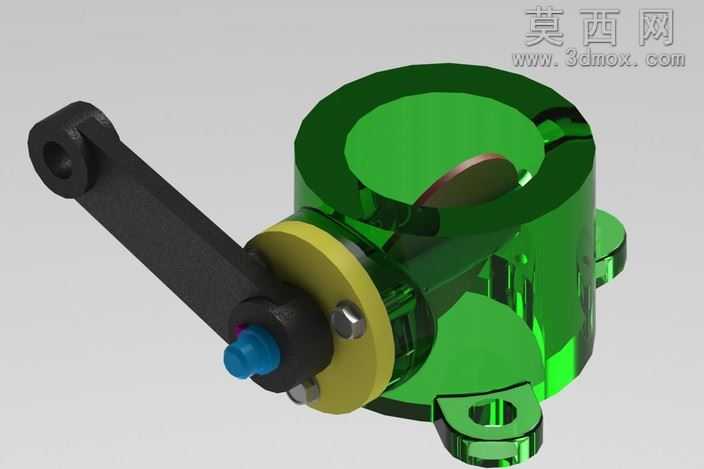

本作品为手动杠杆式流体控制阀组件的三维设计成果，建模过程中严格遵循机械装配的公差配合规范，对每一个零部件的尺寸参数、装配关系都进行了精准还原。建模阶段首先完成主体阀腔的结构搭建，阀腔采用中空回转体结构，预留了流体进出的通径以及安装固定的耳座结构，耳座上的安装孔位同轴度公差控制在合理范围内，保证后续实际安装时的定位精度。操作杠杆部分采用长条形锻件结构设计，端部设置铰接孔用于和外部执行机构或者手动操作部件连接，杠杆与阀芯驱动件之间通过销轴实现铰接传动，销轴两端设置限位结构防止工作过程中出现窜动脱落的问题。密封与传动部位设置了黄色的隔挡垫片，既可以起到轴向定位的作用，也能够避免不同金属材质部件直接接触产生的电化学腐蚀，同时在杠杆铰接位置设置了蓝色的密封端盖，防止外界粉尘、水汽进入阀腔内部污染工作介质。渲染阶段对不同部件赋予了差异化的材质表现，主体阀腔采用半透明的绿色工程塑料材质，既可以直观展示内部阀芯的大致位置与运动空间，也能够体现该部件轻量化、耐腐蚀的材质特性；操作杠杆采用哑光黑色金属材质，模拟铸钢件的表面质感，突出操作部件的结构强度与耐磨属性；铰接销轴采用抛光金属材质，体现标准件的加工精度与金属光泽。设计思路上围绕手动小扭矩启闭的核心需求，通过杠杆的力臂放大效应降低操作力，同时整体结构采用模块化设计，各个零部件均可单独拆卸更换，降低后期维护成本，阀芯的运动行程经过精准计算，保证阀门全开时流体通径无额外节流损失，全关时密封面能够完全贴合实现零泄漏，整体装配完成后各运动部件无卡滞、干涉问题，可直接用于教学演示、原理验证以及后续的工程化改进设计。
