带安装基座的槽型滚轮组件结构设计

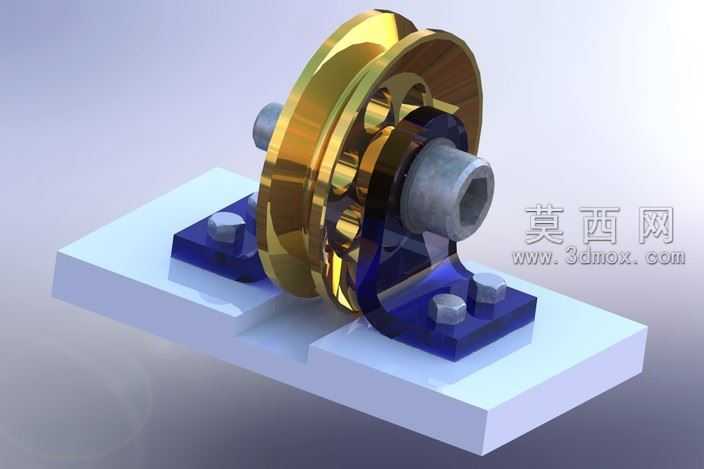

该滚轮组件采用三维参数化建模方式完成整体结构搭建，建模过程中先以基准轴、基准面定位各零件的装配位置，依次完成滚轮主体、支撑轴、安装基座、紧固螺栓、轴端限位结构的独立零件建模，再通过同轴配合、面贴合配合、间隙配合约束完成整体装配，确保各部件运动逻辑符合实际机械运行要求。渲染阶段采用写实材质表现方案，滚轮主体赋予抛光金属材质，调整反射参数模拟金属镀层的高光反射与环境映射效果，呈现出亮面金属的质感；安装基座的支撑支架部分赋予半透明深蓝色工程塑料材质，调整折射参数与透明度，既展现内部轴与滚轮的配合结构，也区分不同部件的材质属性；底部安装板赋予哑光浅蓝工程塑料材质，紧固螺栓赋予哑光金属材质，通过不同材质的光影对比清晰区分各功能部件。结构设计上，滚轮采用带双侧挡边的槽型轮廓，适配轨道类导向传动场景，支撑轴贯穿滚轮中心与两侧支架，轴端采用内六角限位结构实现轴向固定，两侧支架通过内六角螺栓紧固在底部安装平板上，安装平板预留足够的装配平面，可直接固定在设备机架上，整体结构紧凑，装配逻辑清晰，各零件无干涉问题。设计思路围绕小型导向滚轮的实用化需求展开，兼顾结构稳定性与展示直观性，既满足机械传动中滚轮导向、承载的功能需求，也通过半透明材质的运用让内部装配关系一目了然，可作为小型输送导向机构、滑动支撑机构的设计参考，建模过程中对配合间隙、螺栓沉孔、轴肩定位等细节都做了符合机械加工规范的处理，确保模型可直接用于结构验证、方案展示等场景。
