船舶动力传输用传动轴结构设计

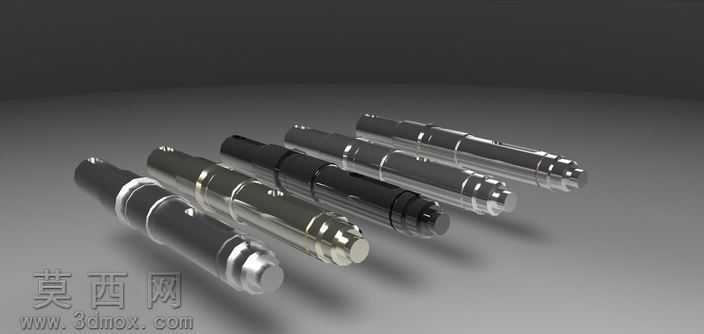

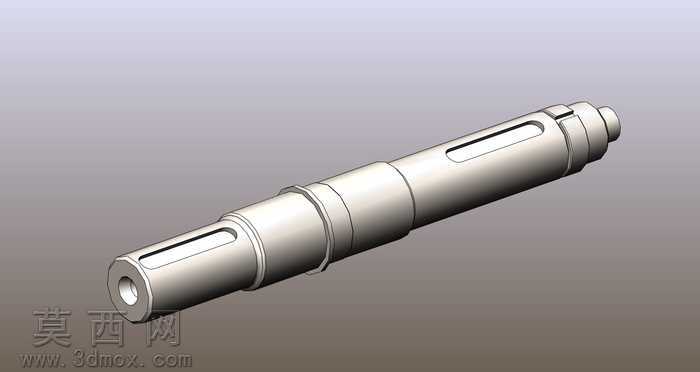

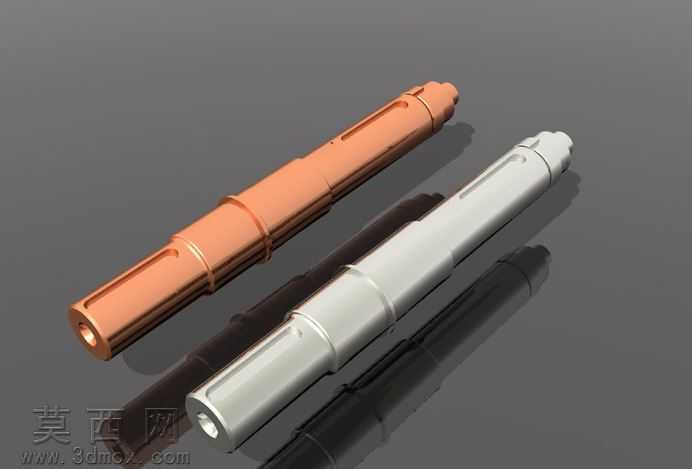

本模型为船舶动力系统配套的传动轴结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循船舶轴系的设计规范，对轴体各段的直径、长度、轴肩过渡位置进行了精准的尺寸约束，确保各段结构能够匹配对应的轴承、联轴器以及动力输出端的安装要求。模型完整还原了传动轴的核心结构特征：轴体上开设的两处键槽按照标准键槽尺寸设计，槽边做了合理的倒角处理，避免装配时出现应力集中的问题；轴身设置的多道轴肩结构，分别用于实现传动部件的轴向定位、轴承内圈的抵接限位，每处轴肩的过渡圆角都经过参数化调整，既满足装配定位的精度要求，也兼顾了轴体运转时的抗疲劳性能；轴端开设的中心内孔结构，既可以减轻轴体自身重量，也能够适配轴系的润滑管路布置，满足船舶长时航行的润滑需求。材质设置上，针对船舶传动轴的使用场景，为模型赋予了调质合金钢的材质属性，渲染时还原了金属加工后的哑光金属质感，对轴体表面的磨削加工纹理、键槽的铣削加工痕迹都做了细节呈现，同时通过光影渲染突出轴体各段的圆柱度特征与结构层次，让模型的视觉呈现更贴近真实的工业零件质感。设计过程中充分考虑了船舶传动轴的实际工况，对轴体的同轴度、各配合面的尺寸公差都做了隐含的设计约束，确保模型能够直接用于后续的虚拟装配、运动仿真以及工程图导出，为船舶动力传动系统的设计验证提供可靠的三维模型支撑，也可作为轴类零件设计教学的参考案例，帮助理解传动类轴件的结构设计逻辑与工艺要求。
