工业设备用搭扣式压紧门锁结构

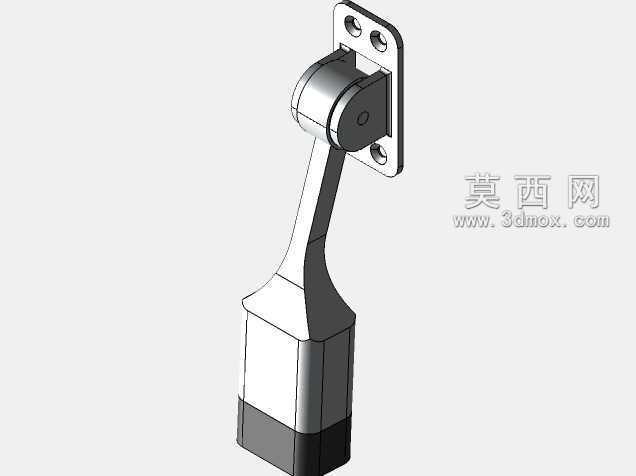

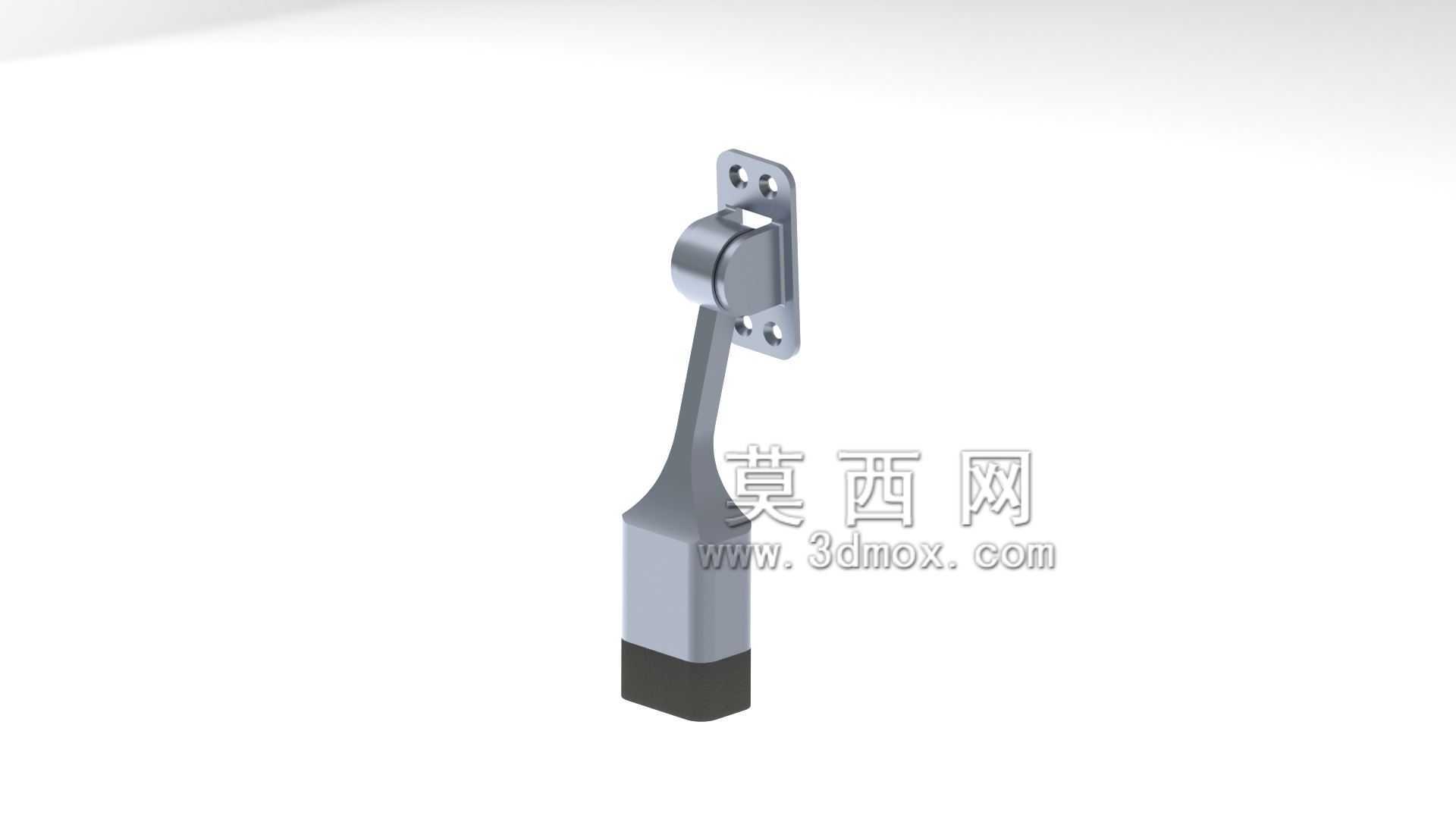

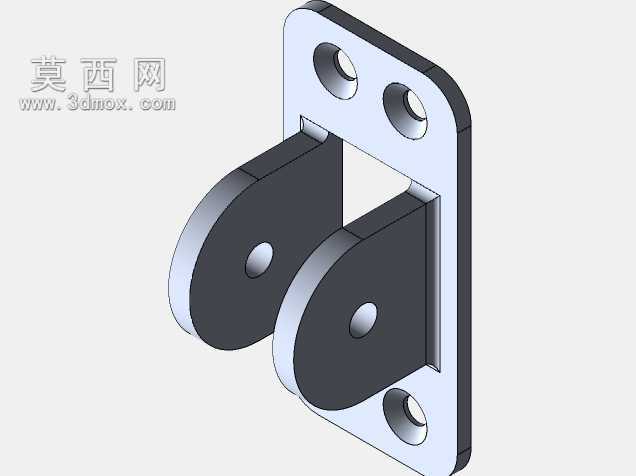

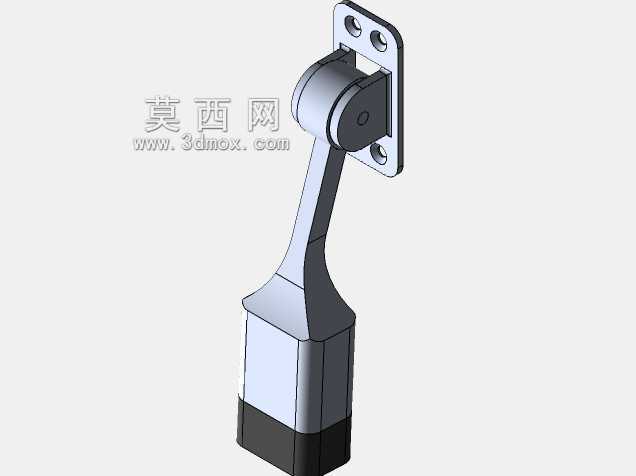

　　这款压紧式门锁主要应用在工业箱体、设备检修门、洁净室密闭门、特种车辆舱门这类需要持续压紧密封的场景，和普通民用门锁的定位完全不同，核心作用是在门体闭合后提供持续的压紧力，保证门和门框之间的密封胶条能均匀压缩，避免设备运行过程中因为振动出现门体松脱、密封失效漏尘漏液的问题，在有防尘、防水、隔音要求的设备舱室上适配性极强。从结构设计逻辑来看，这款锁采用了杠杆压紧的原理，锁体的摇臂在转动到闭合位置时会越过结构死点，哪怕外部有持续的振动冲击，锁具也不会自行松脱，不需要额外加装防松结构就能保持稳定的锁紧状态。安装端采用带四个安装孔的折弯固定座，固定座的折弯角度和门框的安装面完全贴合，安装时只需要在门框对应位置打四个适配的安装孔，

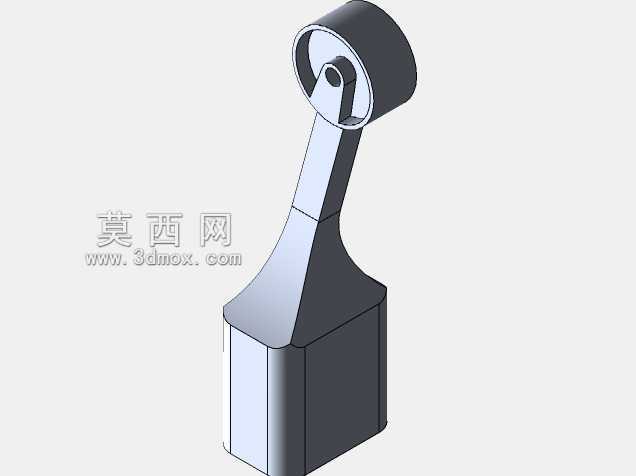

　　用螺丝就能把锁座牢牢固定，不需要对门框做复杂的焊接或者铣削加工，适配不同厚度的门框板材，不管是冷轧钢板柜体还是铝合金型材框架都能安装。锁体的活动摇臂做了变截面的流线型设计，既保证了摇臂的结构强度，在反复开合受力的时候不会出现弯曲变形，又减少了开合过程中和门体、门框的干涉，摇臂末端的压紧块做了包胶处理，和门体上的锁扣接触的时候不会刮伤门体表面的喷塑或者漆面，同时包胶层的微量变形能让压紧力分布更均匀，不会出现局部压力过大压坏门体的情况。在实际选型使用的时候，需要注意几个安装边界尺寸：首先是锁座的安装孔距，固定座上的四个安装孔呈矩形分布，横向和纵向的孔距要和门框上的预钻孔完全对齐，避免安装时出现螺丝强行锁紧导致锁座变形的问题；

　　其次是锁的压紧行程，摇臂从开启状态到完全闭合的行程要和门体密封胶条的压缩量匹配，一般胶条压缩量在3到5毫米的时候密封效果最好，安装时要调整锁扣在门体上的安装位置，保证锁闭合时刚好能把胶条压缩到这个区间，压得太松会密封失效，压得太紧会导致开关锁费力，长期使用还会加速胶条的老化变形；最后是摇臂的转动半径，安装时要确认摇臂转动范围内没有突出的管线、结构件，避免开合过程中出现磕碰干涉。这款锁的开启和闭合操作不需要额外的工具，只需要扳动摇臂就能完成解锁和锁紧，日常设备检修的时候操作效率很高，摇臂的握持部分做了加宽处理，操作人员戴劳保手套也能方便操作，不会出现打滑的问题。和传统的旋转式门锁相比，这种搭扣式压紧锁的锁紧力更大，

　　而且锁紧力可以通过调整锁扣的安装位置进行微调，能适配不同压缩量的密封胶条，在有压差要求的设备舱，比如除尘设备的检修门、恒温恒湿设备的箱门、负压工作站的密闭门上使用，能有效避免因为密封不严导致的性能下降问题。在建模过程中，这款锁的各个活动部件都做了配合间隙的预留，摇臂和固定座之间的转轴配合公差按照常用的五金件配合标准设计，转动的时候不会出现松旷或者卡滞的问题，所有的棱角位置都做了圆角处理，既避免了加工过程中的应力集中，也能防止操作人员开合的时候被锐边划伤。锁体的整体外形做了紧凑化设计，突出安装面的高度很低，不会在门框外侧形成过大的突出结构，避免人员通行的时候被磕碰，也不会影响设备整体的外观平整度。
