气动连杆式增压千斤顶三维结构设计

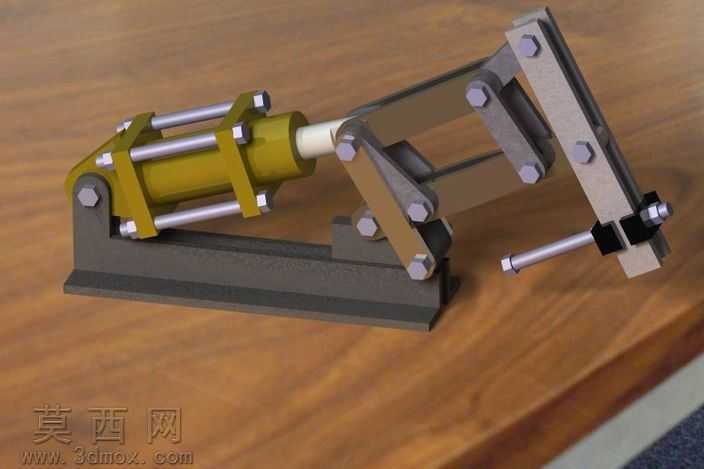

本模型采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循机械设计公差配合规范，对每一处装配节点都做了干涉校验，确保各运动部件在行程范围内无卡滞、无碰撞。模型整体分为气动驱动缸体、连杆增力机构、执行压头、固定底座四大模块，缸体部分还原了气缸筒、端盖、活塞杆、拉紧螺杆的完整细节，金属材质渲染采用哑光铸铁搭配镀锌亮面金属的质感区分，底座做了粗糙铸铁的肌理处理，缸体外壁赋予氧化黄色涂装质感，紧固件统一采用镀锌亮银色金属材质，不同部件的材质区分清晰，能够直观分辨各零件的功能属性。连杆机构部分采用多组铰接销轴连接，建模时还原了销轴与连杆孔的间隙配合关系，通过运动仿真可验证，当气缸活塞杆伸出时，多组连杆形成力放大结构，将气缸的输出推力成倍放大后传递至端部执行压头，实现小气压输入下的大夹紧力输出，该结构可兼容常规压缩空气气源，无需额外配置高压液压站即可获得足够的顶紧或夹紧力。设计过程中充分考虑了气动驱动的特性，在气缸行程末端预留了缓冲结构的安装位，连杆铰接点均做了耐磨衬套的结构预留，底座开设了安装固定用的通孔，可直接通过螺栓固定在工作台面使用。模型渲染阶段采用木质工作台作为展示场景，搭配柔和的侧方打光，突出金属部件的光影层次和结构轮廓，所有零件均可单独拆分导出，能够直接用于工程出图、运动仿真演示、3D打印样件验证等场景，完整还原了气动千斤顶从动力输入到力输出的全部机械结构逻辑，清晰展现了连杆增力机构的力传递路径，可作为气动夹紧类工装设计的参考案例，帮助设计者快速理解气动驱动结合连杆增力的结构设计要点，规避装配干涉、力臂配比不合理等常见设计问题。
