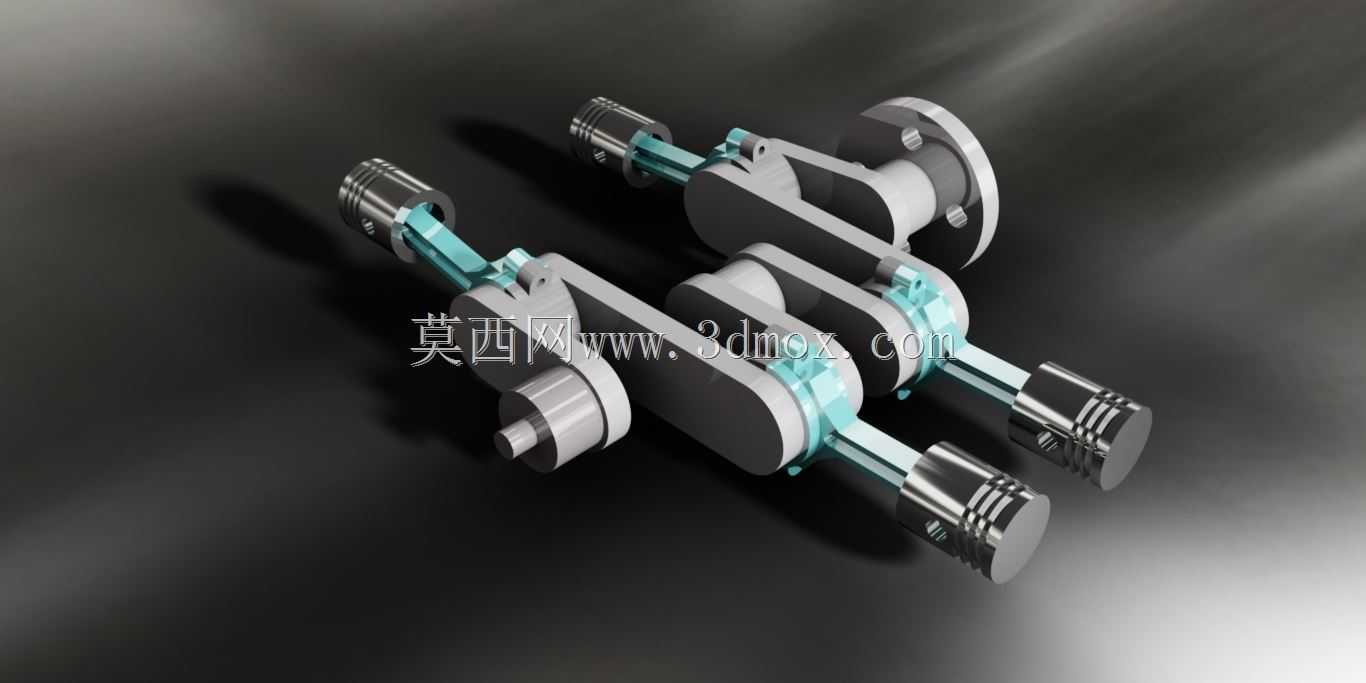

直列四缸曲柄活塞联动机构结构设计

　　这套曲柄活塞联动结构，是往复式动力设备里最核心的运动转换单元，日常接触最多的车用汽油、柴油发动机，工业场景里的往复式压缩机、柱塞泵，甚至部分高压气体输送设备的动力端，都依托这套基础结构实现动力形式的切换。做这套结构的三维建模时，最先要锚定的是曲柄销的分度相位，四缸结构对应的曲柄夹角为180度间隔，这个相位设计直接决定了动力输出的平顺性，能把四个活塞往复运动产生的惯性力尽可能在曲轴内部抵消，减少整机运行时的振动传递。从功能逻辑上看，活塞在气缸套内做直线往复运动，通过活塞销把作用力传递给连杆，连杆再把直线方向的推力转化为曲轴的旋转扭矩，整套运动副的配合精度直接影响设备的动力转换效率。设计过程中需要严格控制各部件的安装边界：

　　活塞的裙部轮廓要做微椭圆处理，避免热态膨胀后在气缸内出现卡滞，活塞环槽的宽度公差要控制在0.02mm以内，保证气环、油环的密封性能，既不能让燃烧室的高压气体窜入曲轴箱，也不能让润滑油过量进入燃烧室。连杆部分采用了工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动的质量，减少惯性载荷带来的冲击，连杆大小头的衬套、轴瓦配合间隙要根据运行转速、工作载荷做匹配，间隙过小会出现润滑不足烧蚀，间隙过大会产生冲击异响，加速部件磨损。曲轴的主轴颈与曲柄销的过渡圆角要做强化处理，这个位置是应力集中的高发区域，长期受交变载荷作用容易出现疲劳断裂，圆角的粗糙度、滚压强化工艺参数都会直接影响曲轴的使用寿命。安装层面，

　　整套结构的轴向定位要依托曲轴止推片实现，控制曲轴的轴向窜动量在0.1-0.3mm区间，既保证受热膨胀后有足够的伸缩空间，也避免轴向窜动过大导致活塞偏磨、连杆受力异常。实际应用中，这套结构的尺寸参数会根据设备的排量、输出功率做针对性调整：小排量通用动力设备的活塞直径通常在60-80mm区间，冲程长度对应50-70mm，而工业用大型往复压缩机的活塞直径可达300mm以上，冲程长度超过200mm，对应的曲柄半径、连杆长度比例始终维持在1:3.2到1:4的合理区间，这个比例能平衡活塞侧推力与曲轴受力，降低气缸壁的偏磨概率。建模时要特别注意运动干涉检查：当活塞运行到上止点、下止点位置时，连杆与曲轴平衡块、气缸体下沿的间隙要预留至少5mm以上，

　　避免运行过程中出现部件碰撞；活塞销的卡环槽深度要足够，保证卡环安装后不会在往复惯性力作用下脱出，刮伤气缸内壁。这套结构的密封性能、运动平顺性，直接决定了配套动力设备的燃油经济性、运行可靠性与维修周期，是动力类机械设计中最基础也最考验结构设计功底的核心单元。
