手动立式液压千斤顶三维结构设计

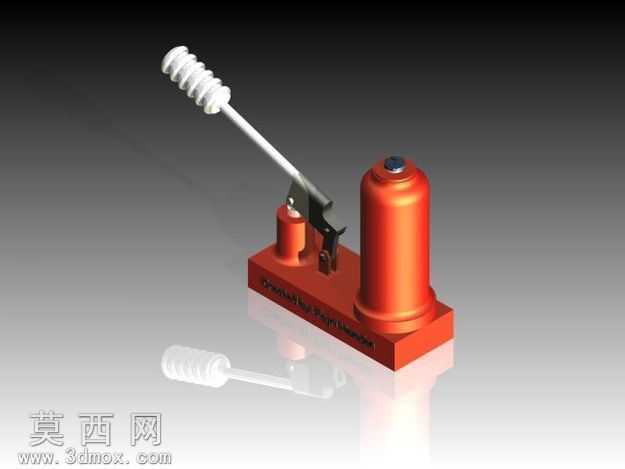

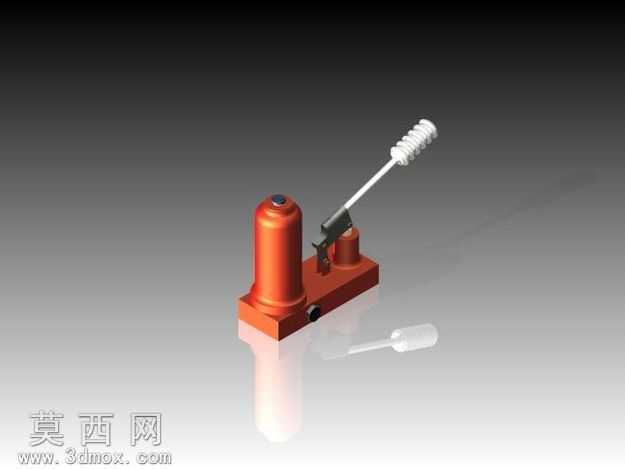

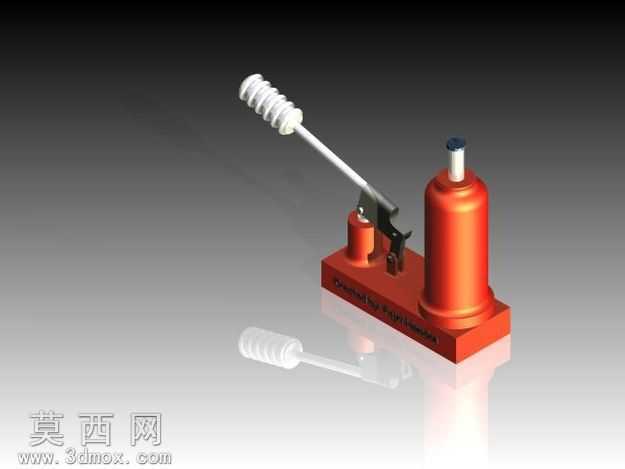

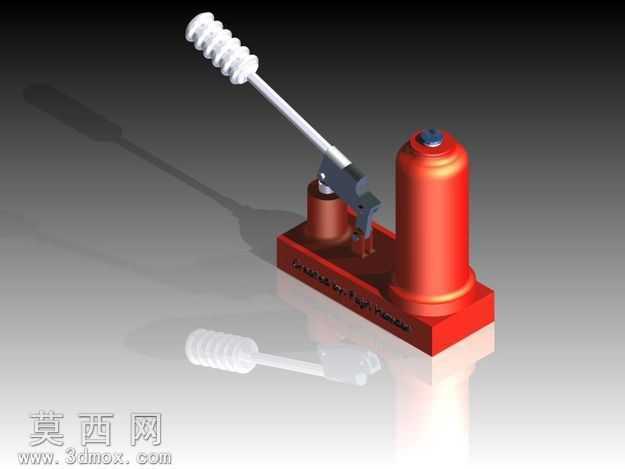

本作品为手动立式液压千斤顶的三维数字化模型，采用Autodesk Inventor完成全参数化建模与装配设计，整体还原了手动液压千斤顶的完整功能结构与外观形态。建模过程中遵循液压起重工具的实际工程尺寸比例，对核心功能部件进行了精细化的结构还原：包含一体式铸造的红色储油底座、立式高压油缸、带防滑握持结构的手动压杆、压杆铰接支座、单向阀组安装位、油缸顶部的承重顶帽，以及底座上预留的安装定位结构，各部件间的装配间隙、运动配合关系均按照实际产品的装配逻辑进行约束设置，可直观展示手动压杆摆动时的动力传递路径，还原液压千斤顶通过手动压杆驱动柱塞泵、实现油缸顶升承重的工作原理。材质渲染阶段针对不同部件的实际材质属性进行了差异化设置：油缸与底座部分采用亮面红色金属漆材质，模拟工业千斤顶常见的喷涂漆面效果，添加了符合金属漆面特性的环境反射与细微漆面颗粒质感，还原真实工业产品的漆面视觉表现；手动压杆采用哑光金属材质搭配端部白色防滑塑料握把，握把部分添加了防滑纹理的凹凸细节，还原塑料握把的磨砂质感；金属铰接部件采用发黑处理的金属材质，模拟实际五金部件的表面处理效果，整体场景添加了柔和的环境光与底部反光效果，让模型呈现出清晰的结构层次与真实的材质质感。设计思路上以还原成熟量产手动液压千斤顶的通用结构为核心，兼顾结构展示的直观性与模型的工程参考价值，未对结构进行过度的艺术化修改，确保各部件的尺寸比例、装配位置符合实际产品的工程逻辑，既可以作为机械原理教学的可视化演示素材，也可作为液压工具类产品设计的结构参考模型，帮助设计者快速理解手动液压千斤顶的动力传递逻辑、密封结构布局、操作部件的人机工程设计要点，模型中各零件均为可编辑的参数化特征，支持根据不同的承重参数需求调整油缸直径、压杆长度、底座尺寸等核心参数，快速衍生出不同规格的千斤顶设计方案。
