带机械离心调速结构的卡塔文托风力涡轮装置

　　在分布式离网供电、偏远区域小型独立供电场景中，纯机械控制的风力涡轮装置往往比依赖电控系统的机组具备更强的环境适应性，尤其在低温、高海拔、强风沙等电子元器件易失效的工况下，无需外接电源与电控单元的纯机械调速结构，能大幅降低设备运维频次与故障概率。这套卡塔文托风力涡轮的核心设计亮点，就在于完全摒弃了电子测速、电控变桨的常规转速控制逻辑，采用纯机械离心平衡装置实现角叶片的转速自主调节，整套调速机构集成在主轴传动段，与动力输出轴同轴布置，没有额外的外置执行部件，结构紧凑度远高于常规外置调速的小型风机。

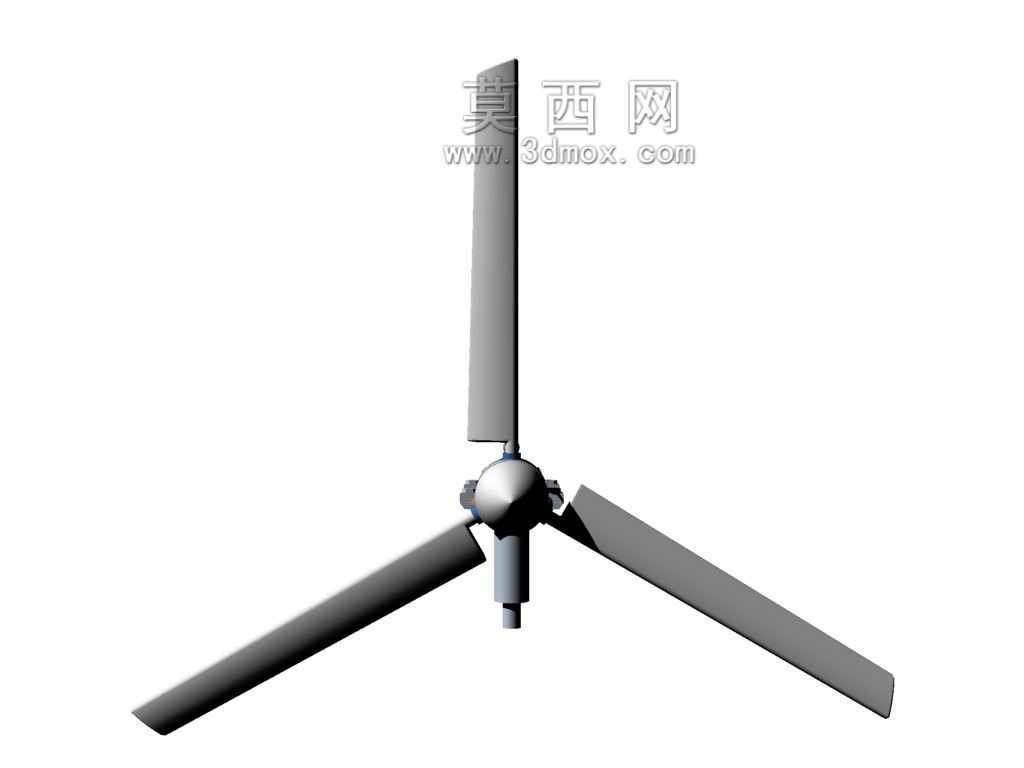

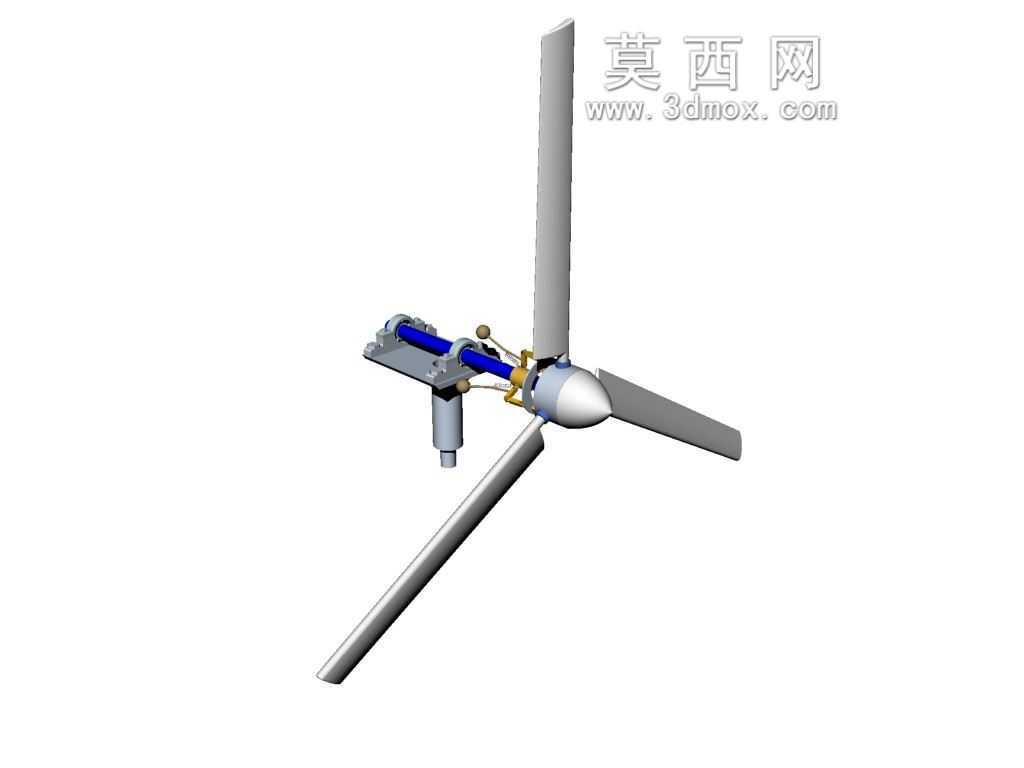

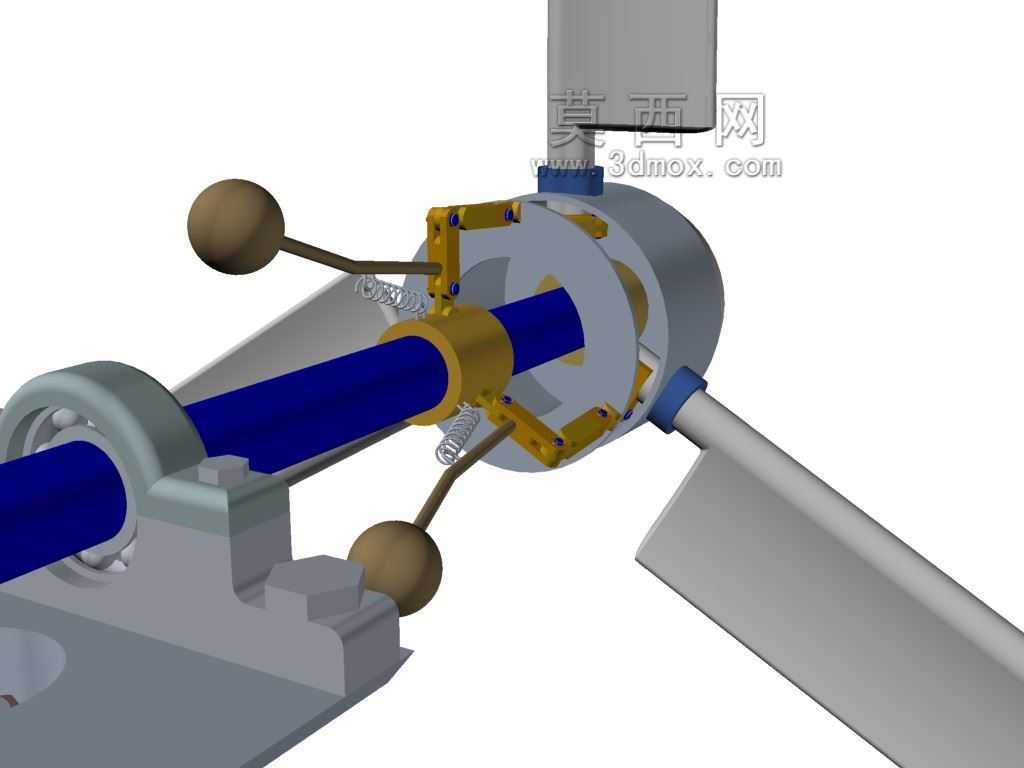

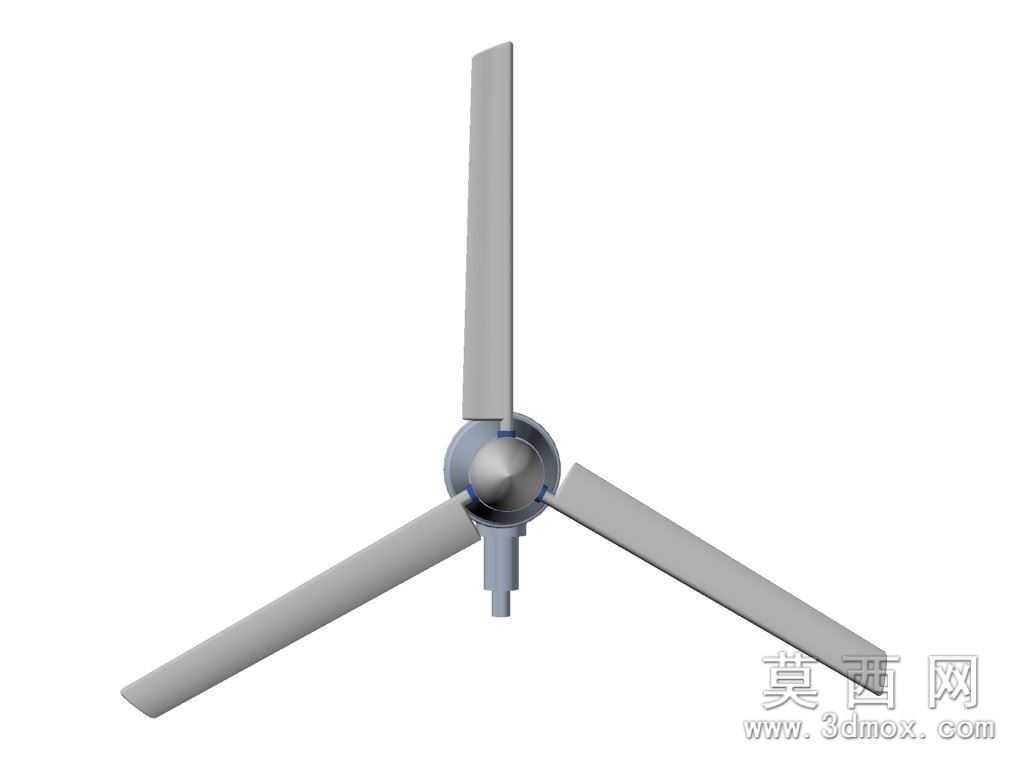

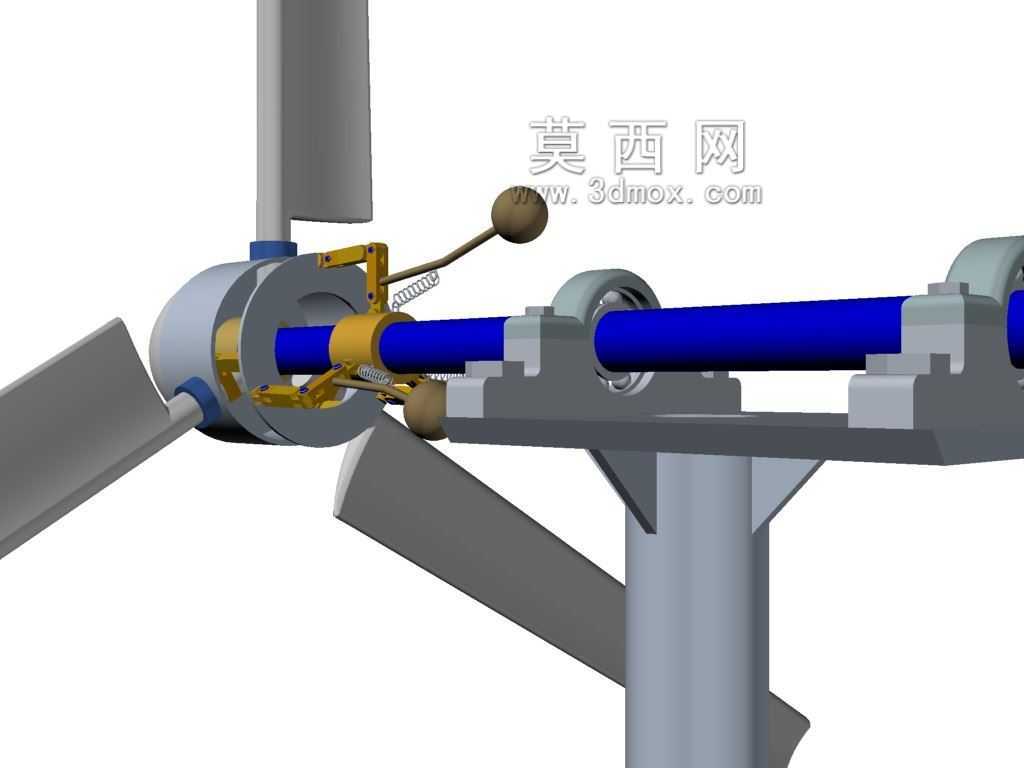

　　从结构布局来看，整套装置的动力输入段为角形叶片，叶片根部通过铰接结构与轮毂连接，轮毂与主轴通过键连接实现扭矩传递，主轴穿过安装基座的轴承座实现径向支撑，安装基座采用带六角锁紧螺栓的法兰式结构，可直接固定在风机塔架顶端的安装平台上，安装面的螺栓孔位按照小型风力机通用安装间距设计，适配多数现有小型塔架的安装边界，无需额外定制转接法兰。离心调速机构布置在主轴靠近轮毂的一侧，由飞球、摆臂、复位弹簧、滑动套、联动拉杆几个核心部件组成：飞球通过摆臂铰接在主轴的固定支座上，两个对称布置的摆臂之间设置复位弹簧，滑动套空套在主轴上可沿轴向滑动，滑动套通过联动拉杆与叶片根部的铰接摇臂连接。

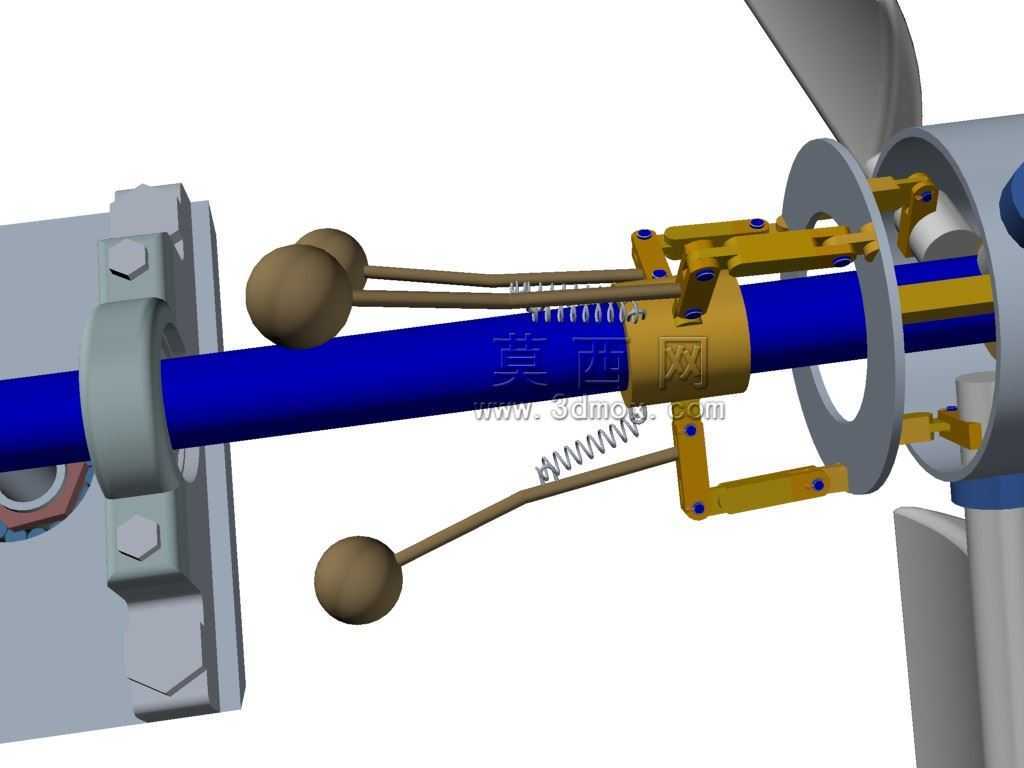

　　实际运行过程中，当风速升高带动主轴转速上升时，飞球在离心力作用下向外甩开，带动摆臂绕铰接点转动，推动滑动套沿主轴向叶片侧轴向移动，滑动套的位移通过联动拉杆拉动叶片根部的摇臂，改变角叶片的迎风角度，减小叶片迎风攻角，从而降低风轮的风能捕获效率，抑制转速进一步升高；当风速降低、主轴转速下降时，飞球受到的离心力减小，复位弹簧的拉力带动摆臂回位，推动滑动套反向移动，带动叶片恢复至大迎风攻角状态，提升风能捕获效率，保证输出转速稳定在设计区间内。整套调速过程完全依靠机械力的平衡实现，没有任何电子信号参与，响应速度随转速变化实时触发，不存在电控系统的信号延迟问题，也不会出现低温下电子元器件失灵、沙尘进入传感器导致检测失效的问题。

　　主轴的输出端设置有机械接头结构，可直接连接小型发电机的输入轴，也可通过联轴器连接其他需要旋转动力输入的作业设备，比如偏远牧区的提水装置、小型饲料粉碎设备等，实现风能的直接机械利用，省去发电、输电、再转换为机械能的能量损耗，能源利用效率更高。设计过程中，各铰接点均采用耐磨衬套结构，减少长期摆动过程中的磨损量，复位弹簧的刚度经过匹配计算，保证调速动作的转速阈值符合小型风机的安全运行转速要求，避免转速过高导致的叶片飞脱、主轴过载等安全问题。整套装置的外形尺寸适配1-3kW级别的小型风力机应用场景，主轴直径、安装法兰的厚度均按照对应功率等级的载荷要求设计，飞球的重量、摆臂的长度经过多轮动力学仿真验证，保证在设计风速区间内调速动作平滑，不会出现转速突变、叶片角度频繁抖动的问题。

　　不同于常规小型风机需要配套控制器、蓄电池、变桨执行器才能实现稳定运行，这套纯机械控制的风力涡轮结构组成更简单，故障点更少，对于没有专业运维能力的偏远区域用户来说，日常仅需定期检查铰接点的润滑情况、螺栓的锁紧状态即可，维护难度极低。在实际安装时，仅需保证安装基座的法兰面与主轴轴线垂直，调整好复位弹簧的预紧力即可完成调试，不需要进行电控参数匹配、传感器校准等复杂操作，安装调试门槛更低。其机械接头采用标准的键连接结构，可适配多数通用小型发电机的输入轴尺寸，用户可根据自身用电需求匹配对应功率的发电机，不需要对涡轮主体结构进行改装，适配性较强。
