河道浮式轮式灌溉输水作业装置结构设计

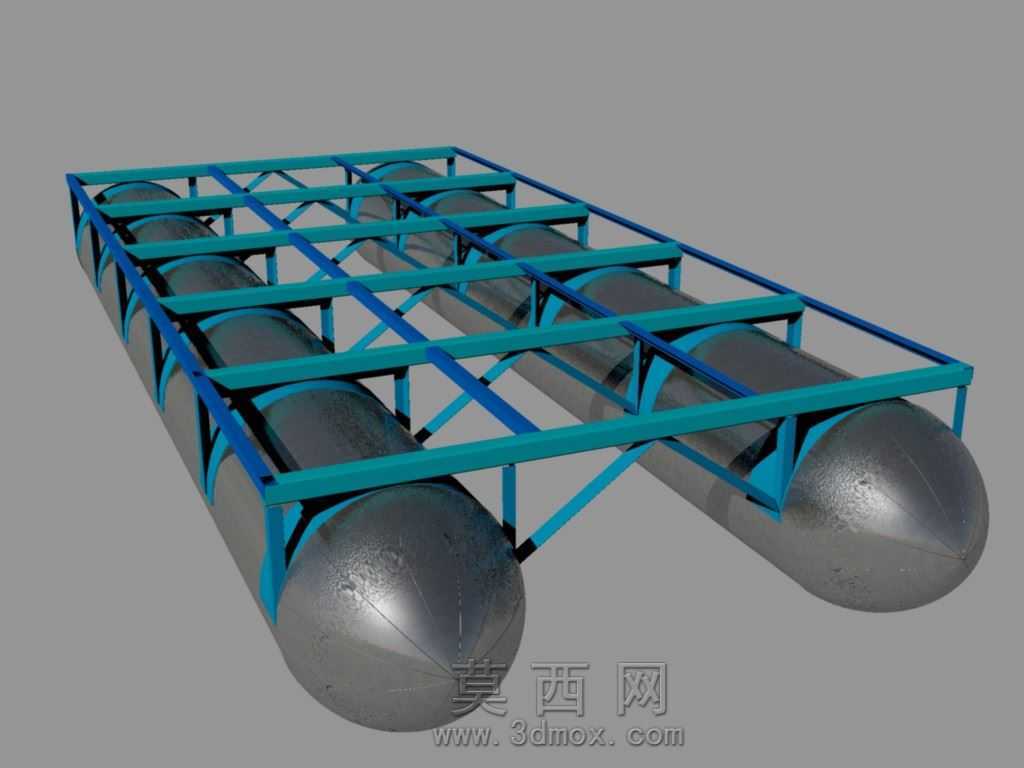

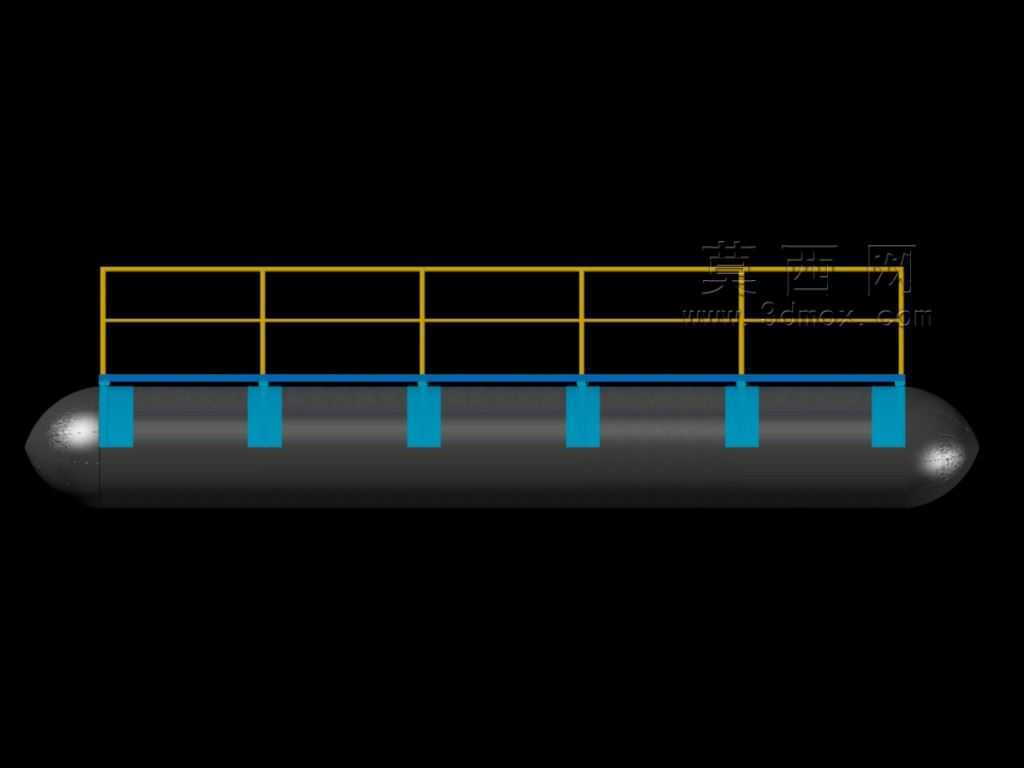

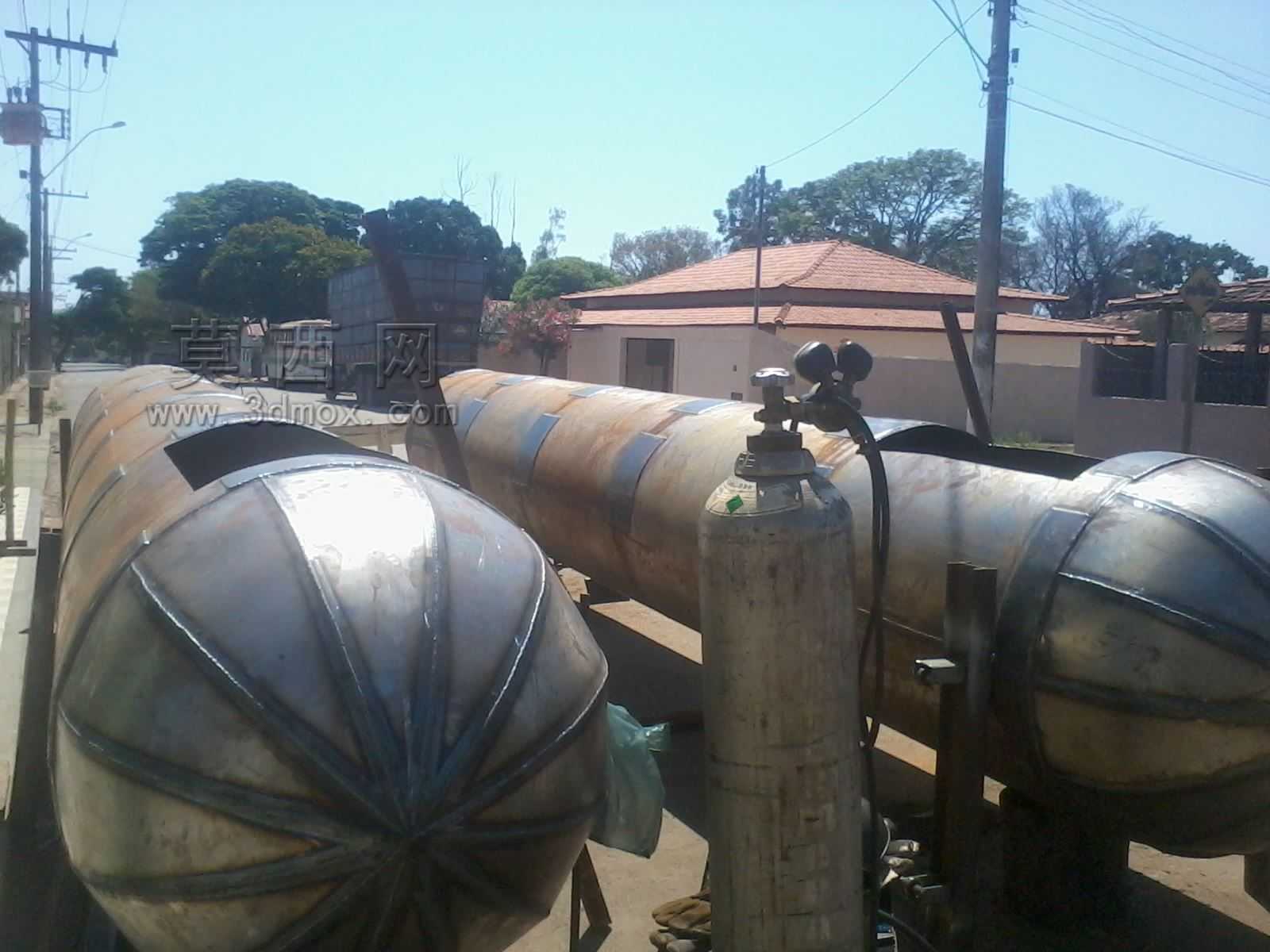

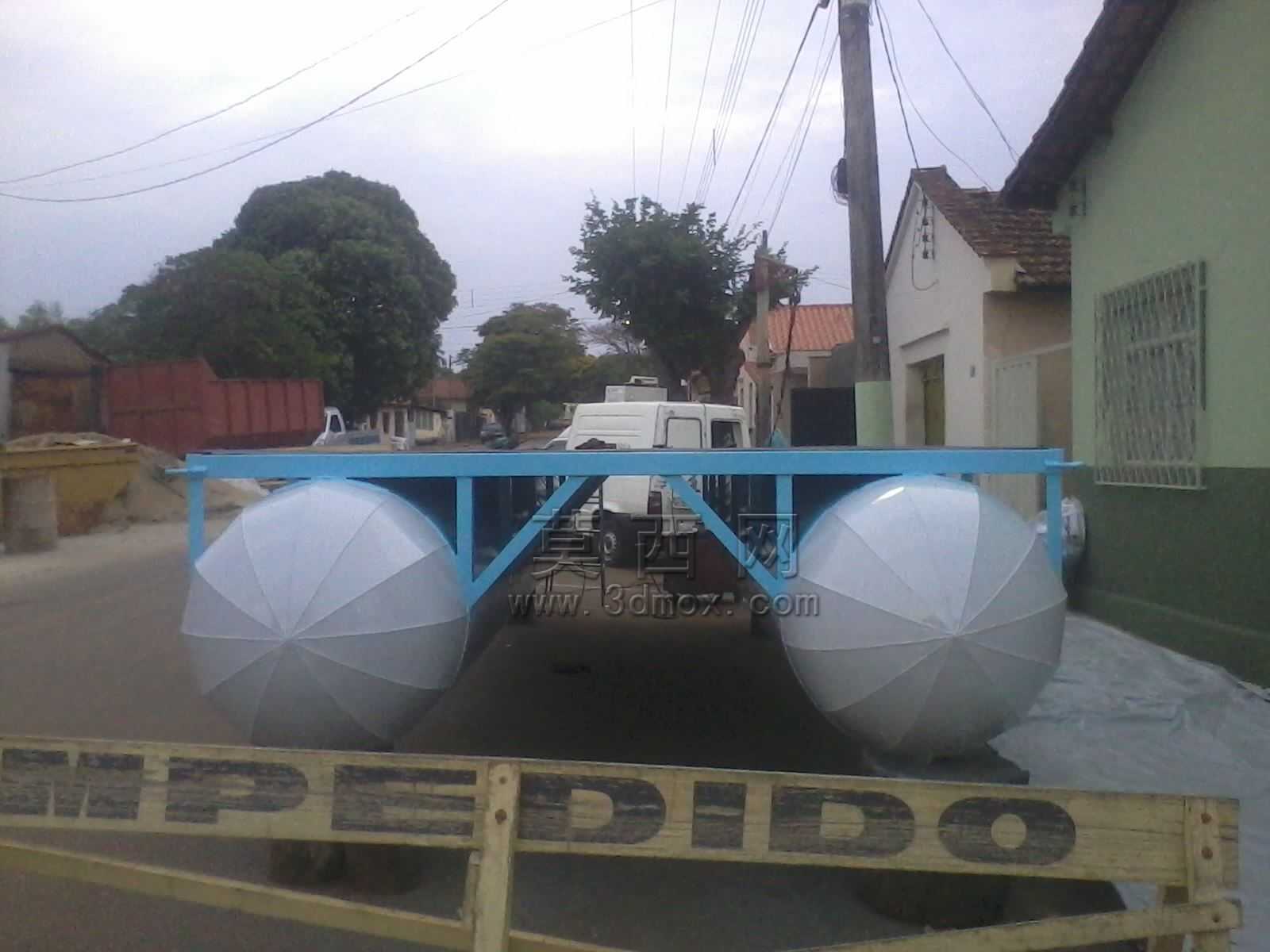

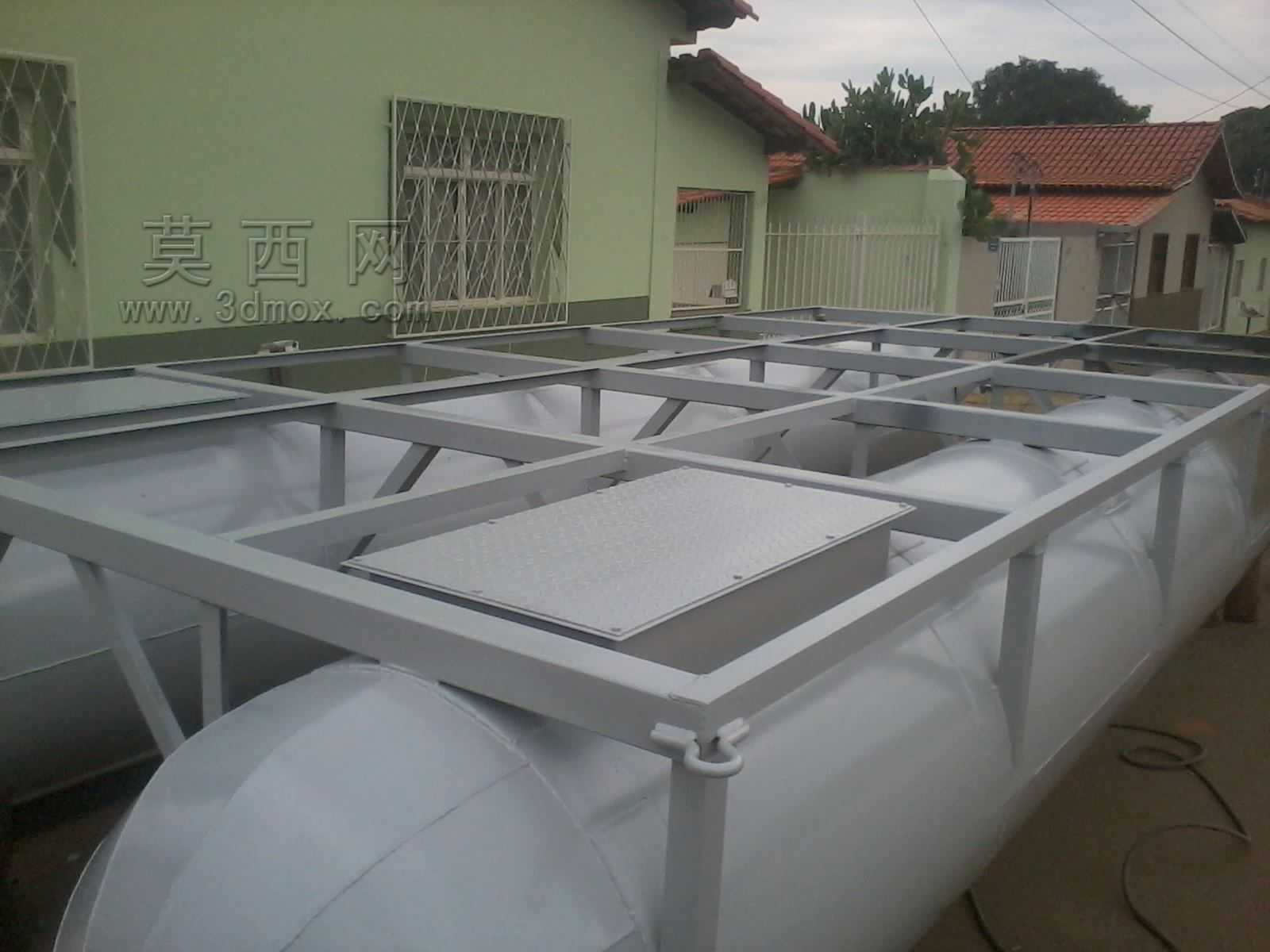

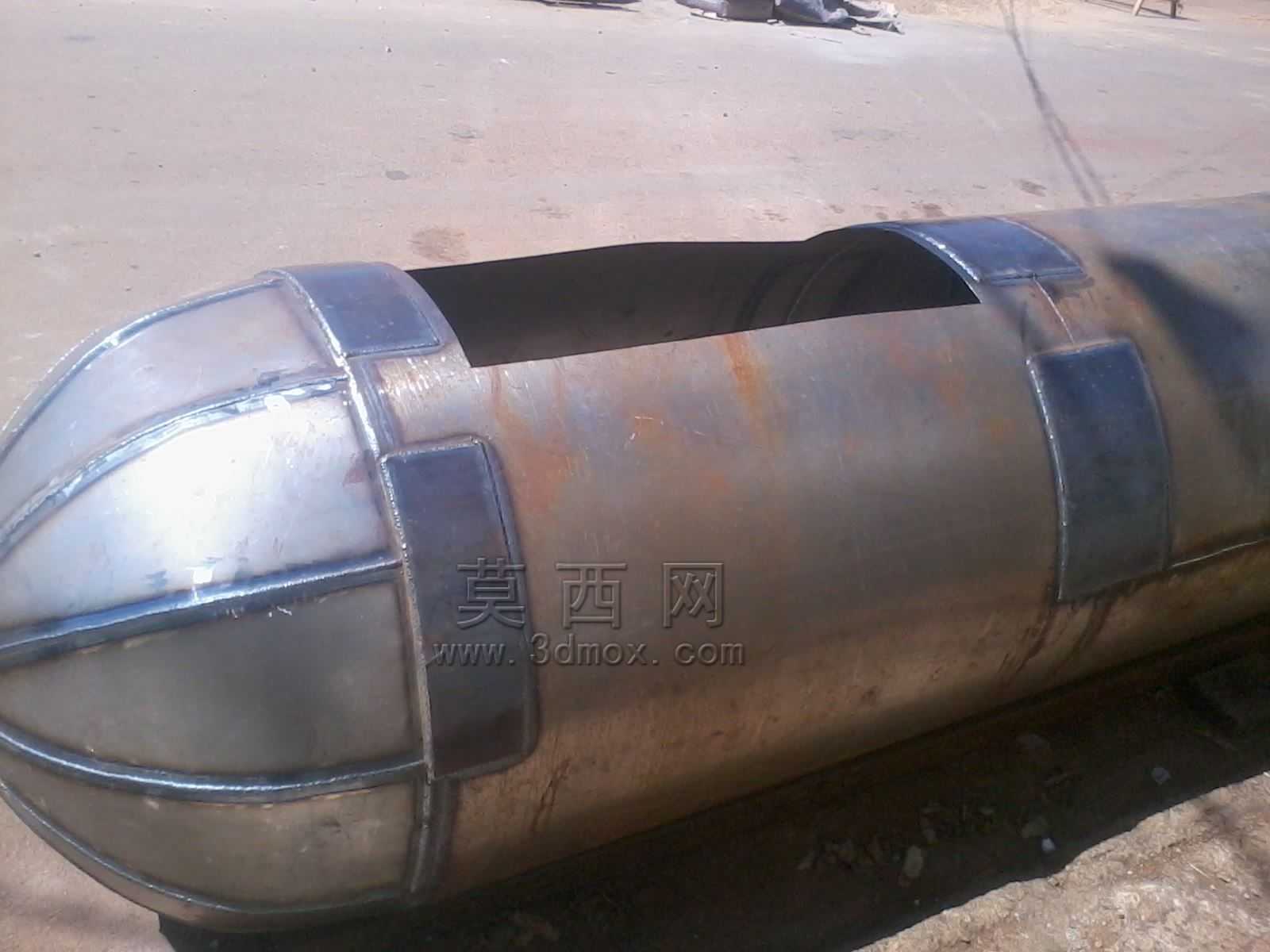

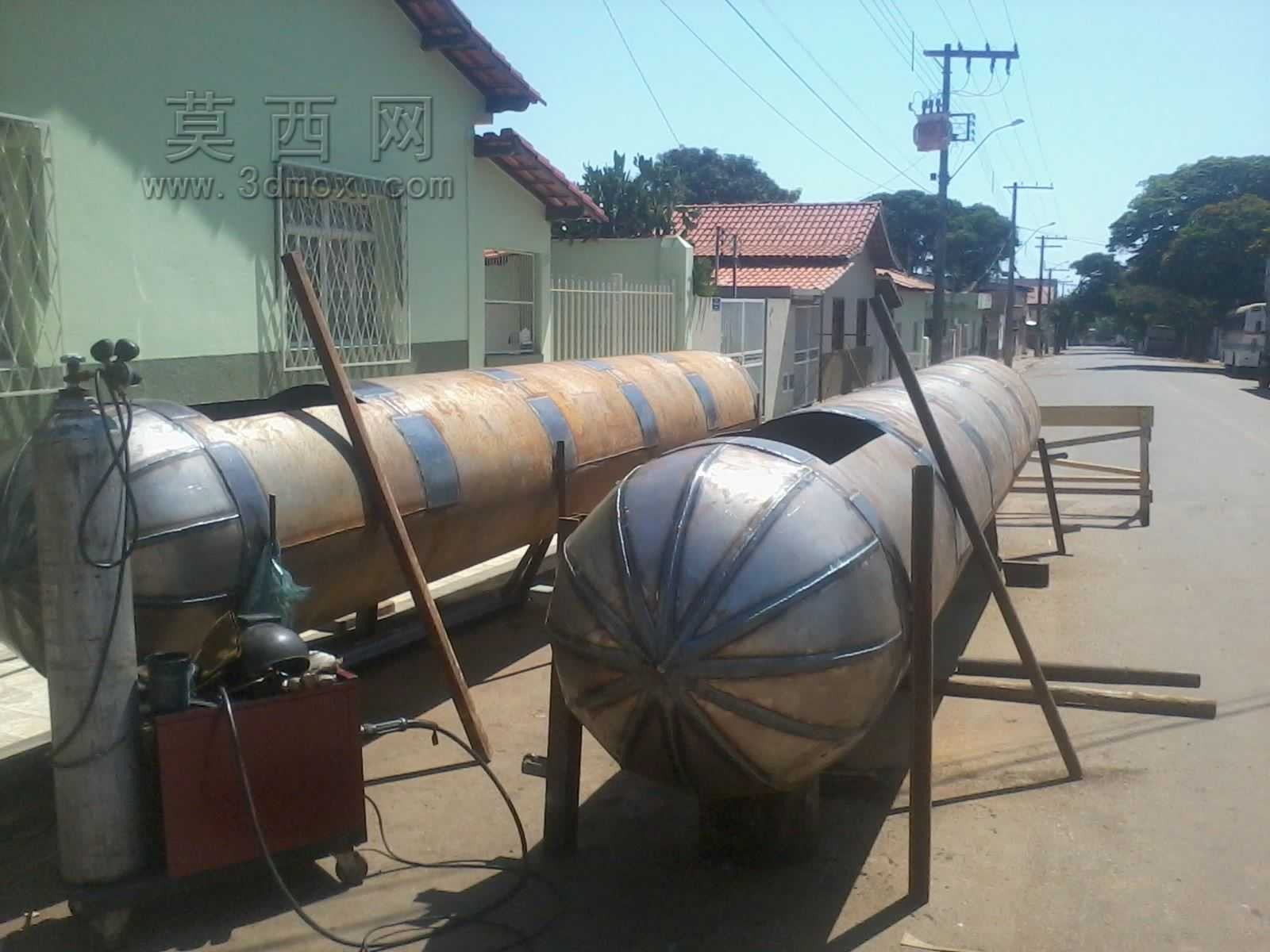

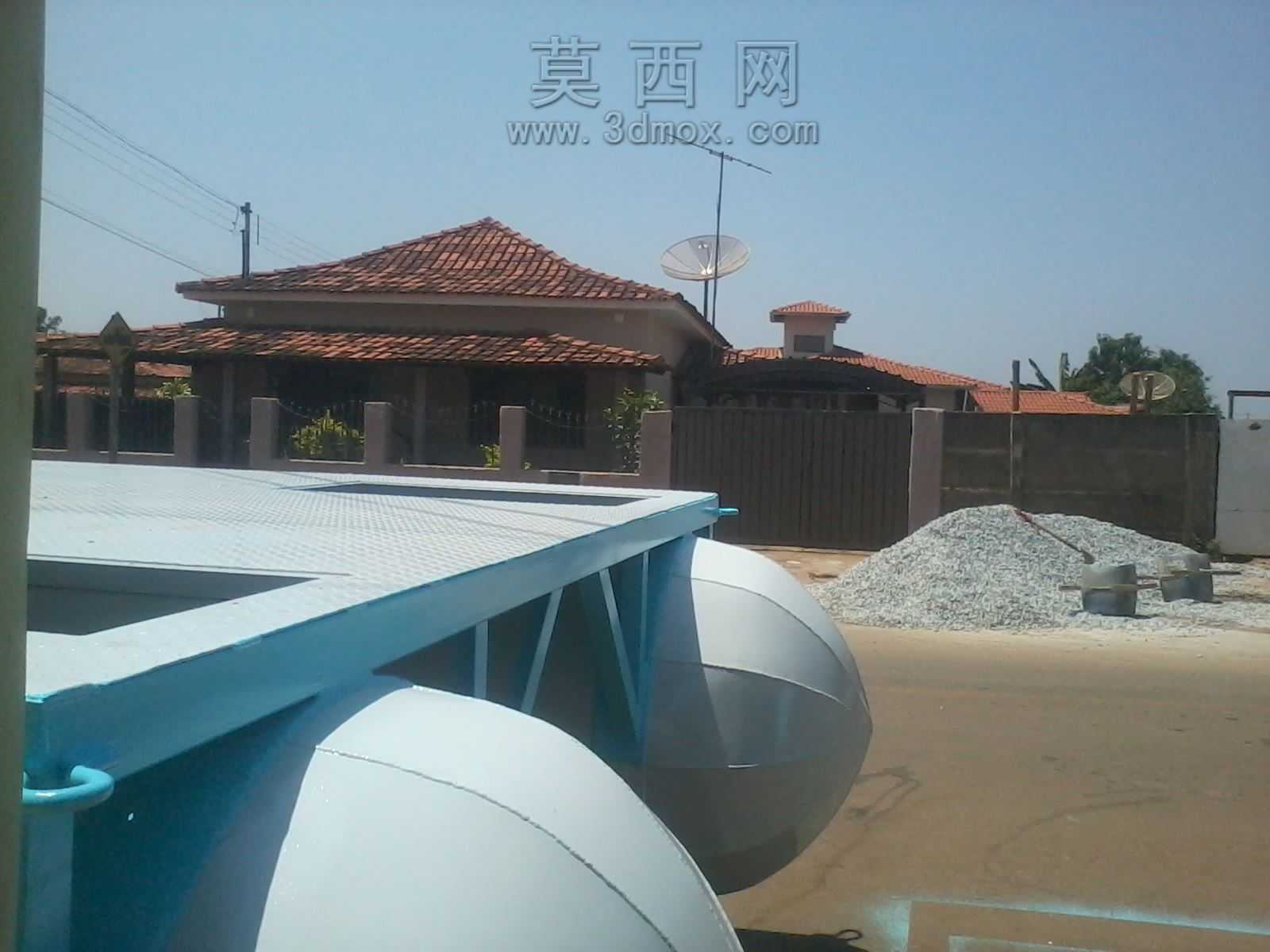

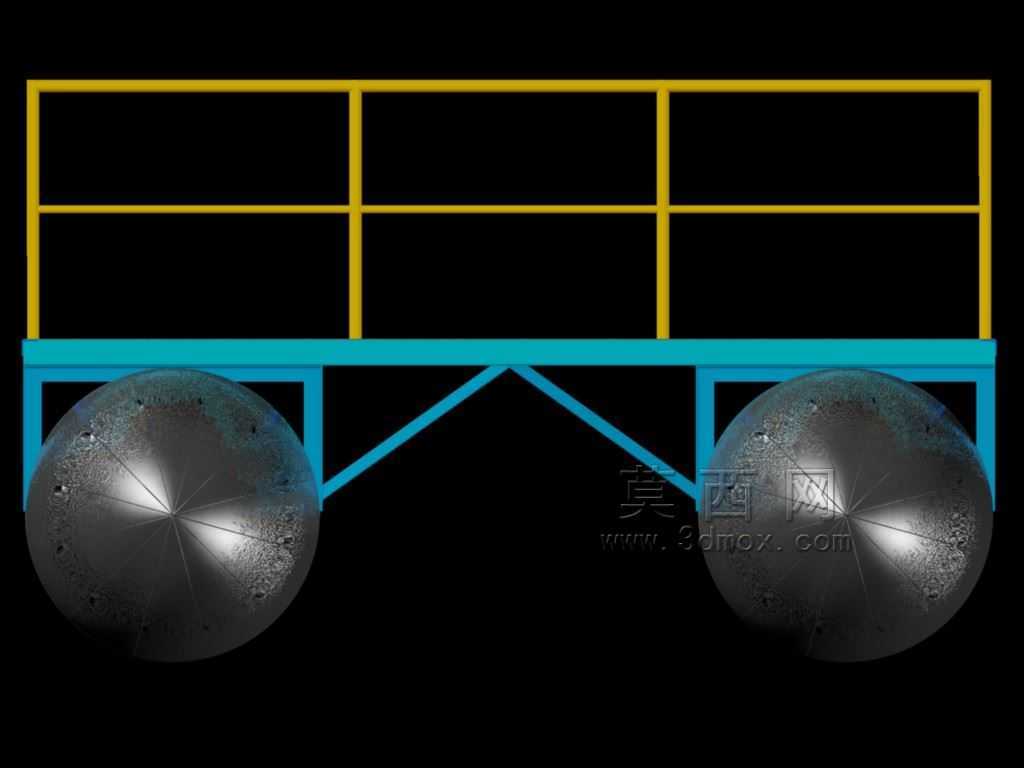

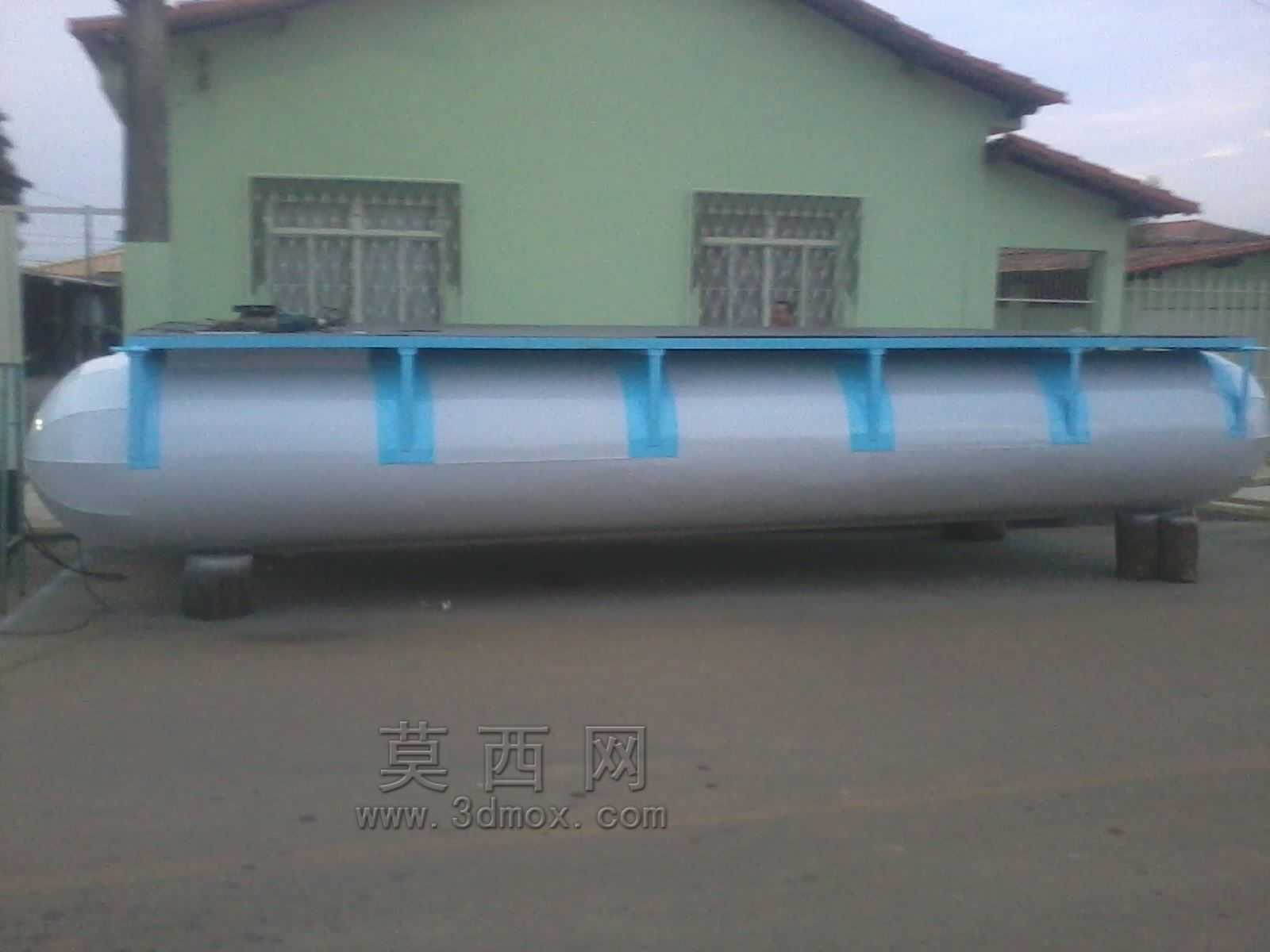

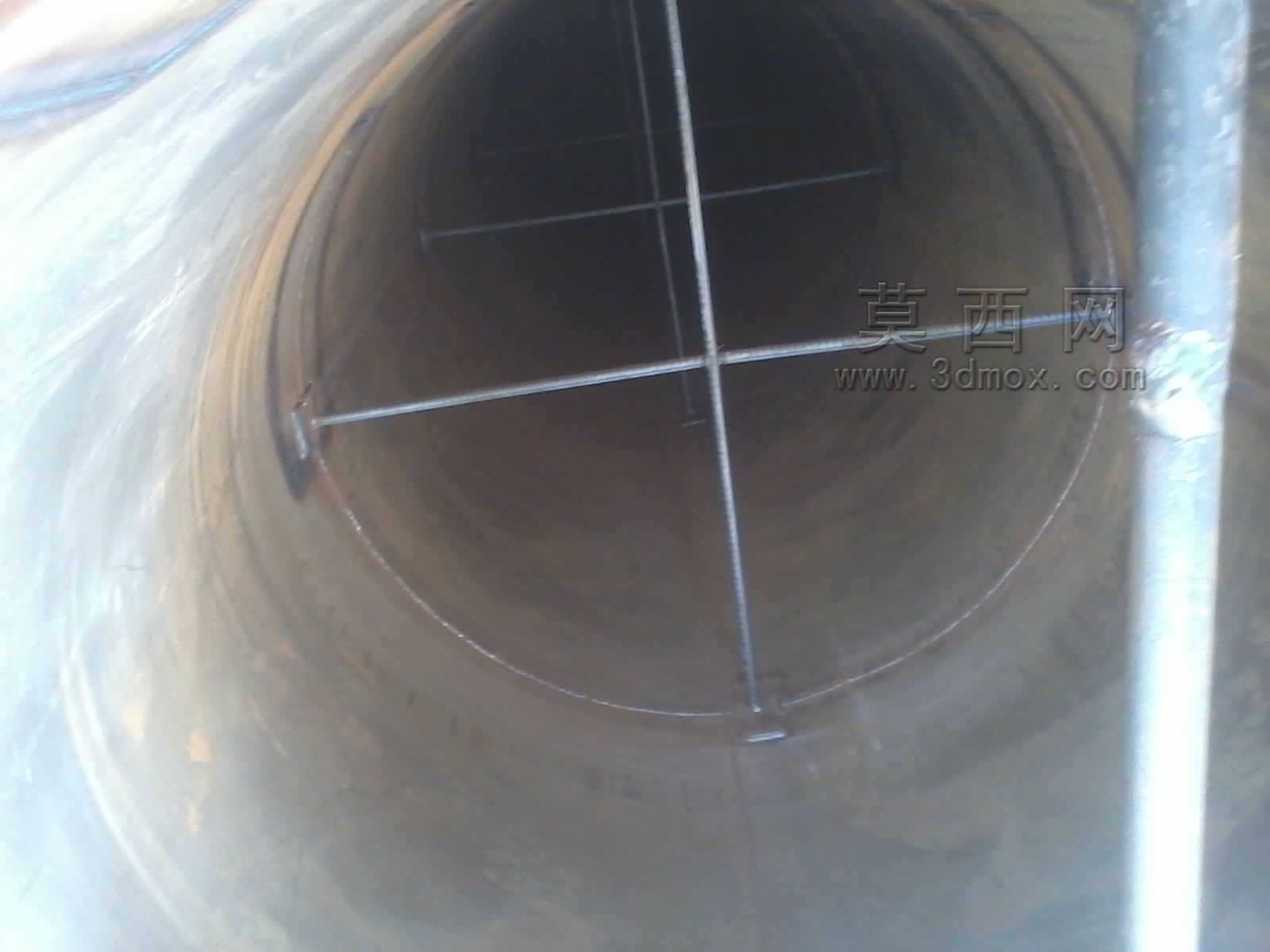

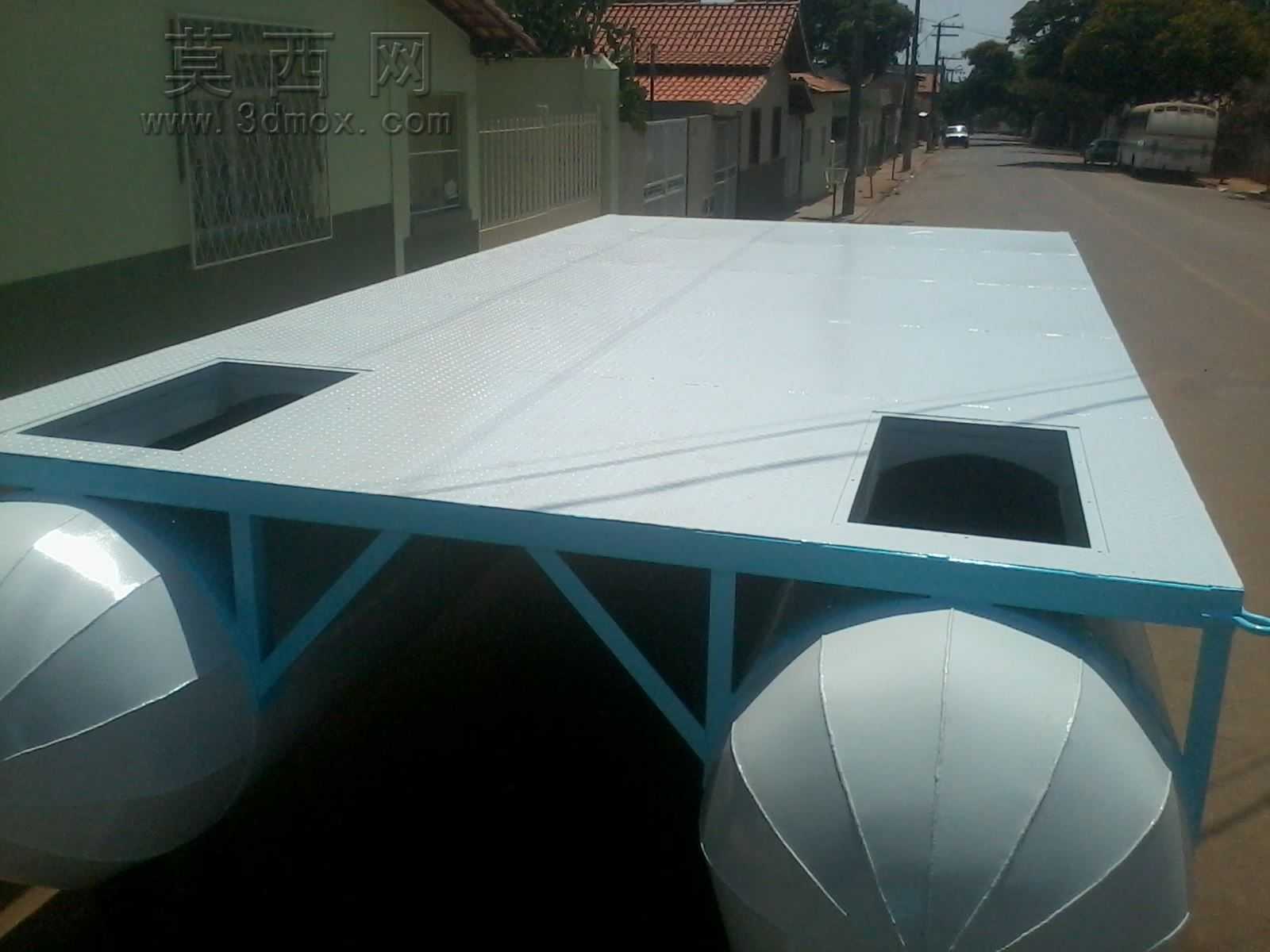

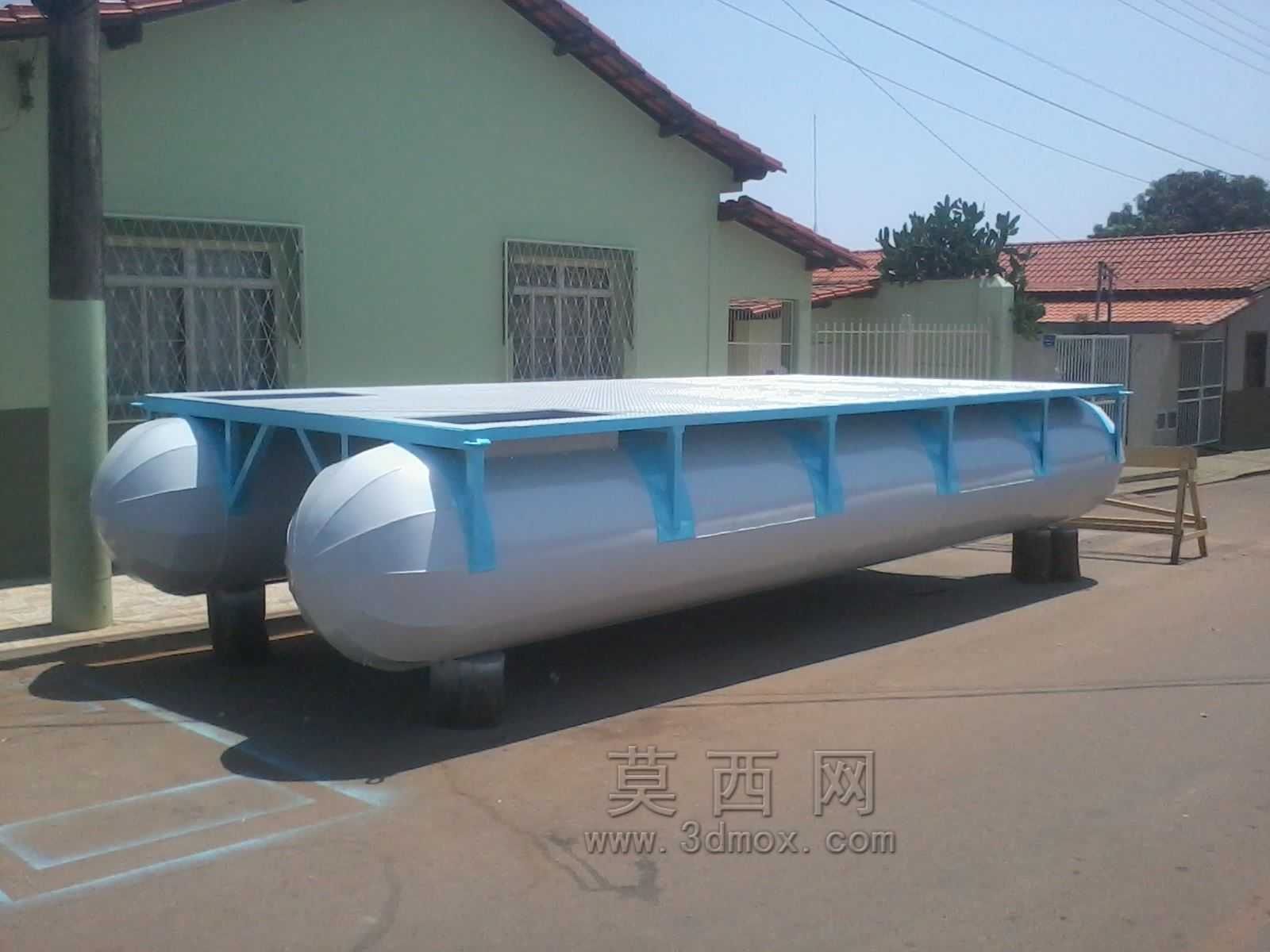

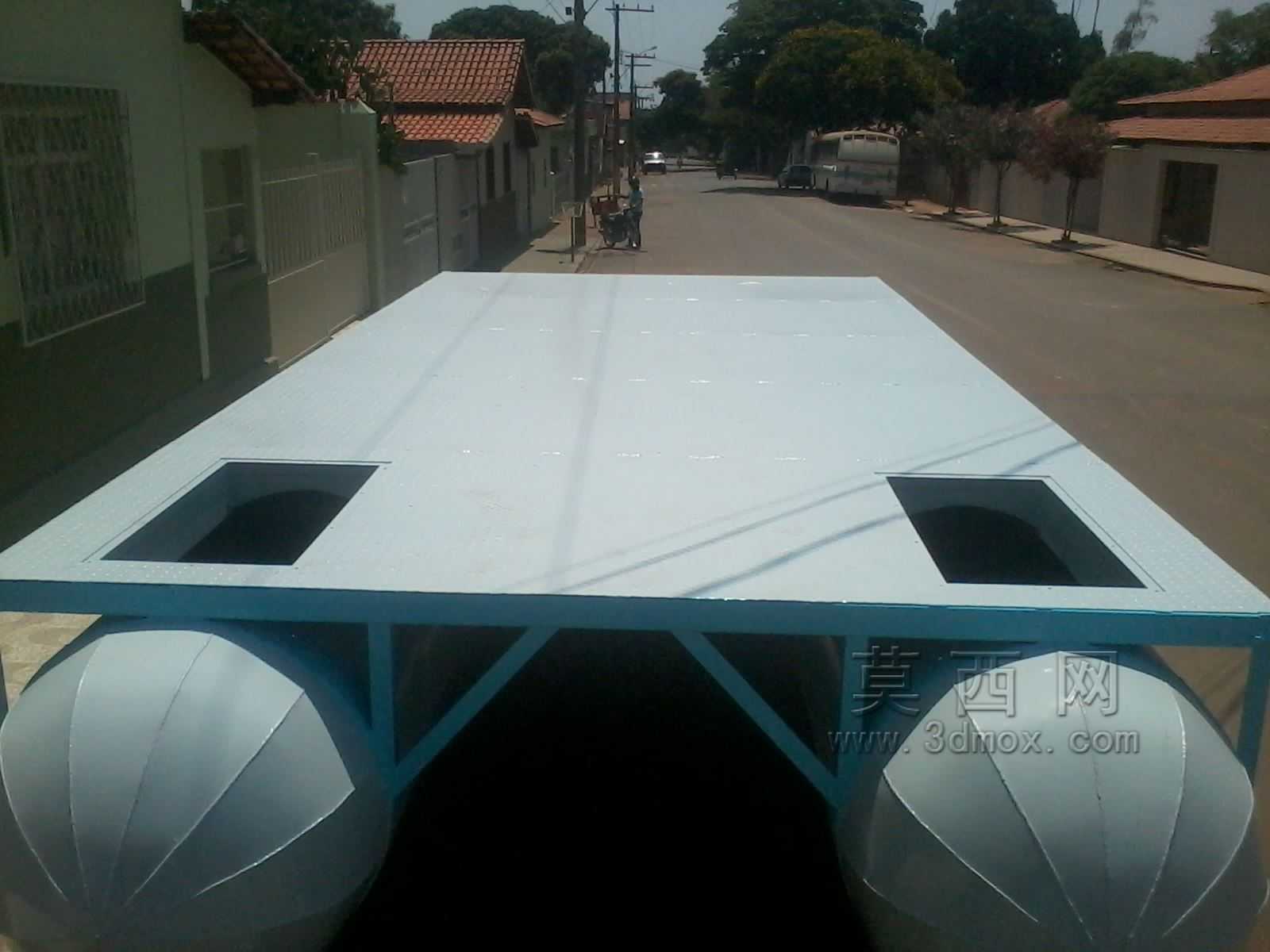

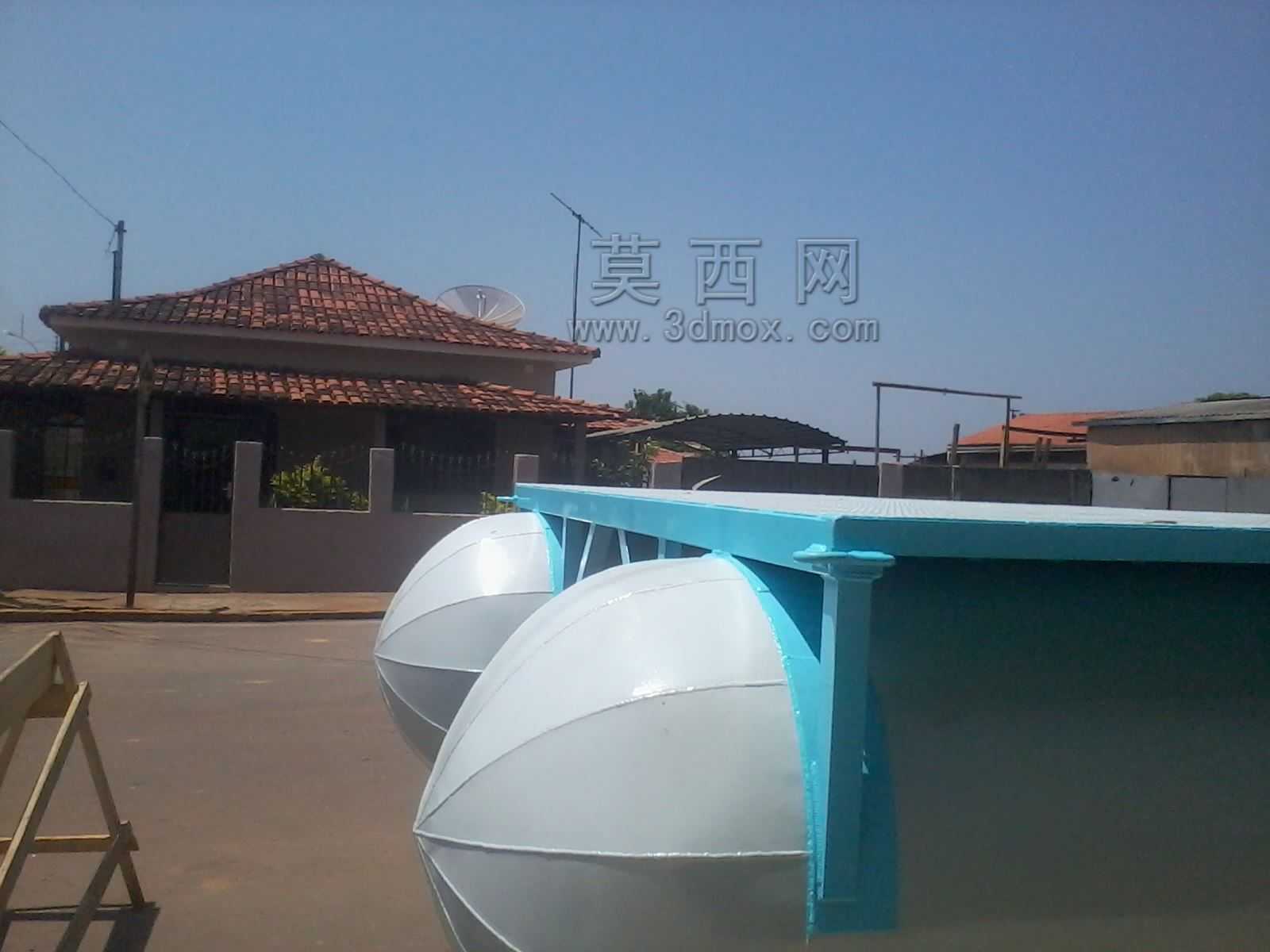

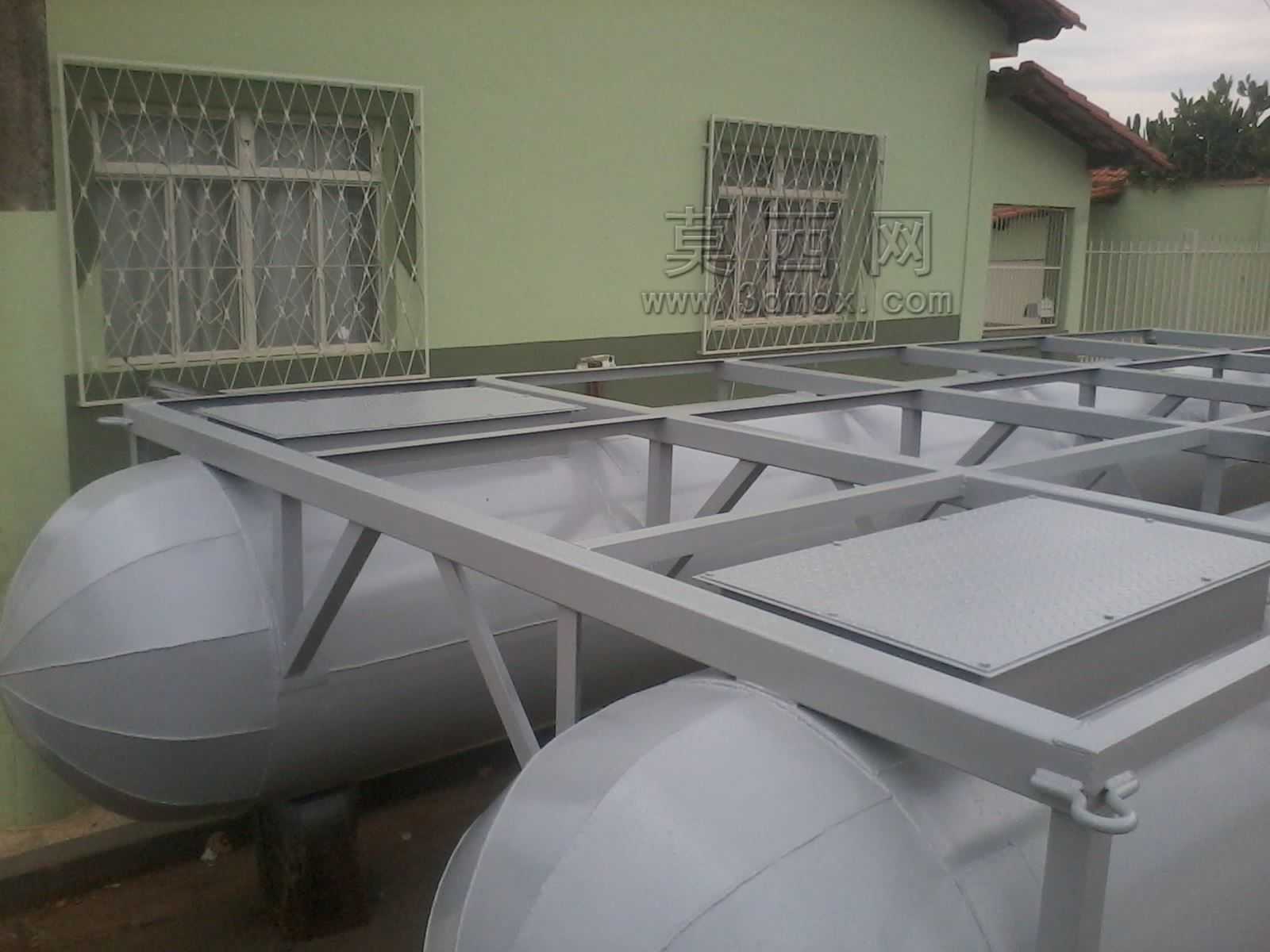

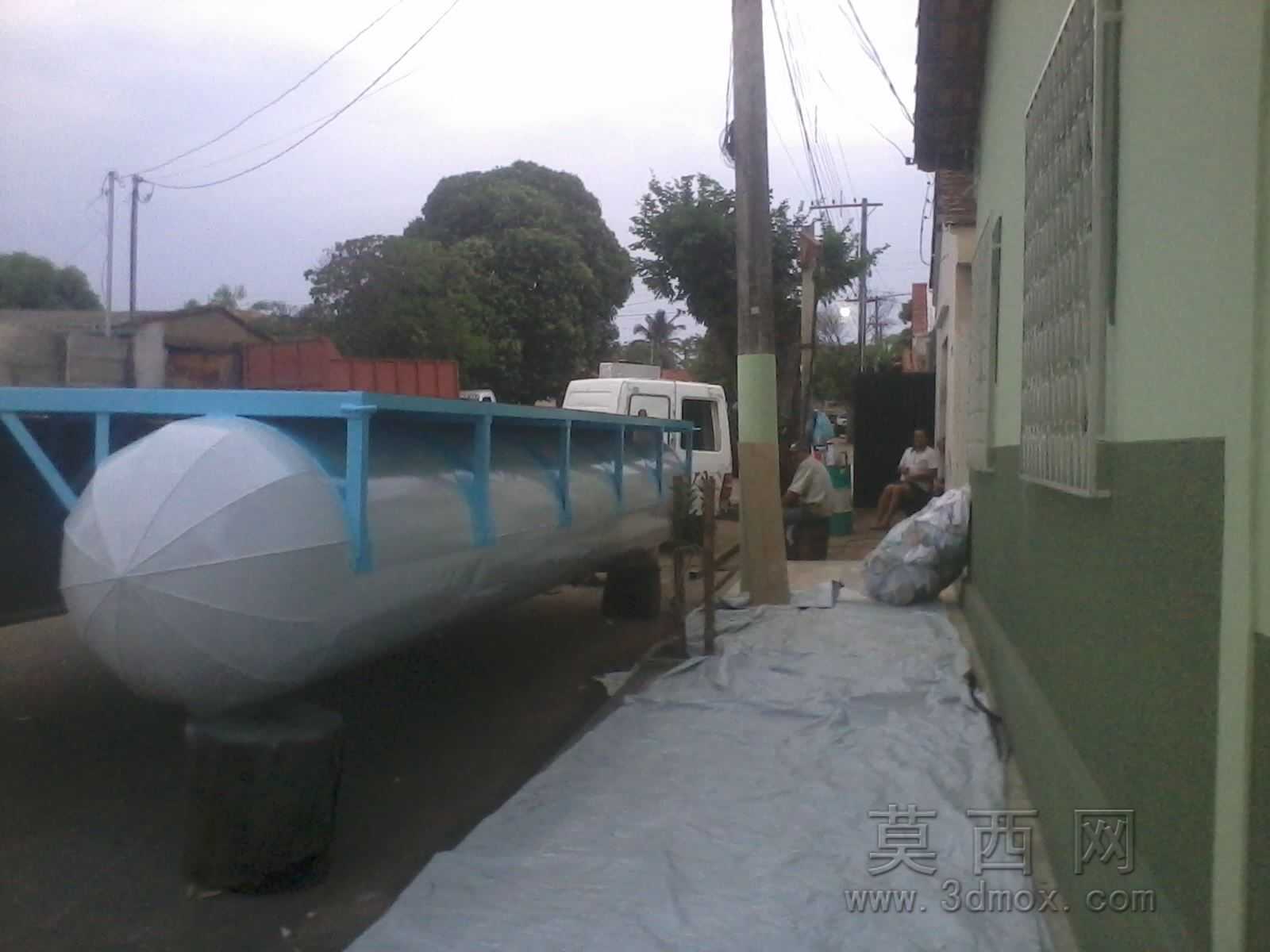

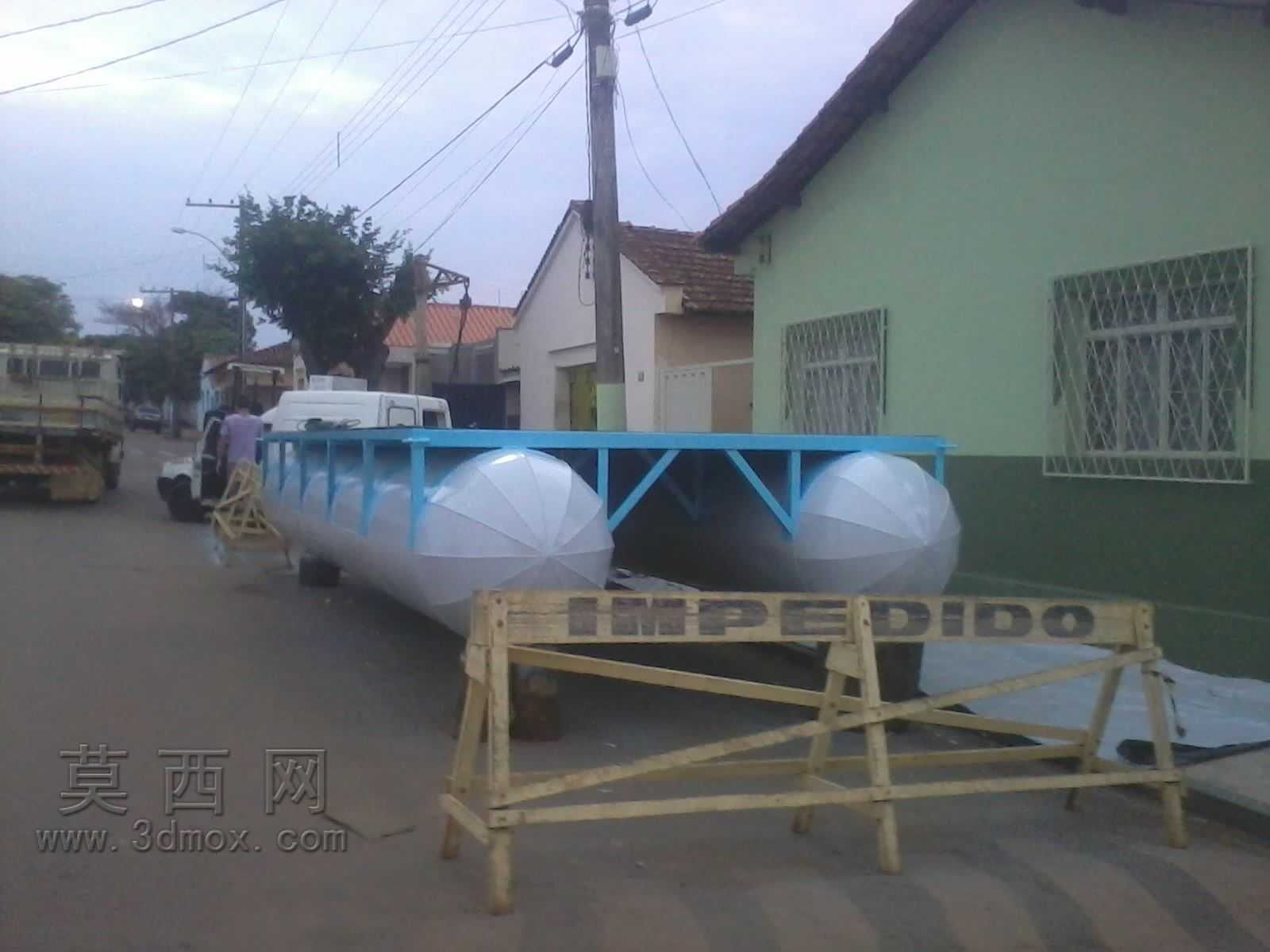

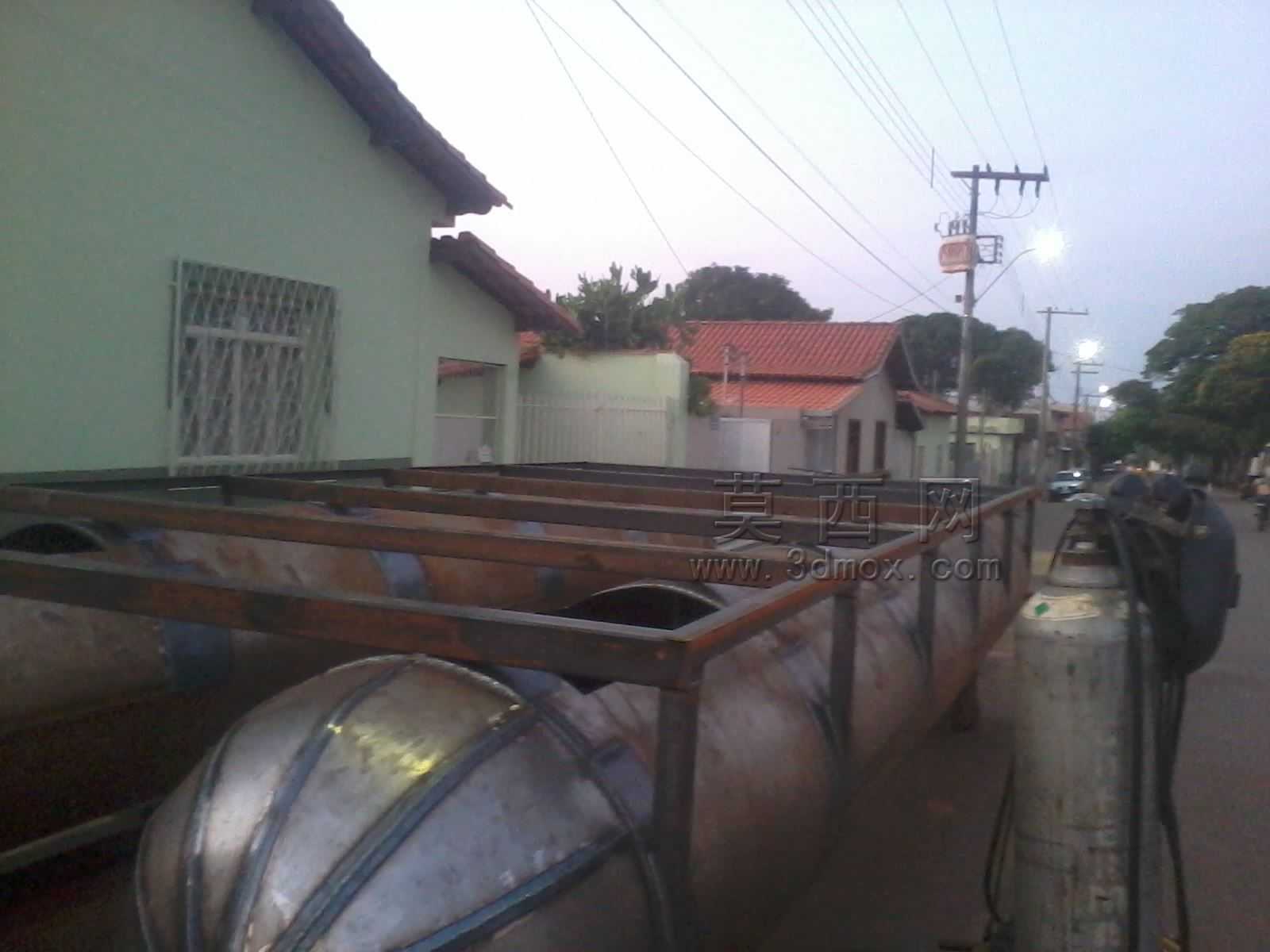

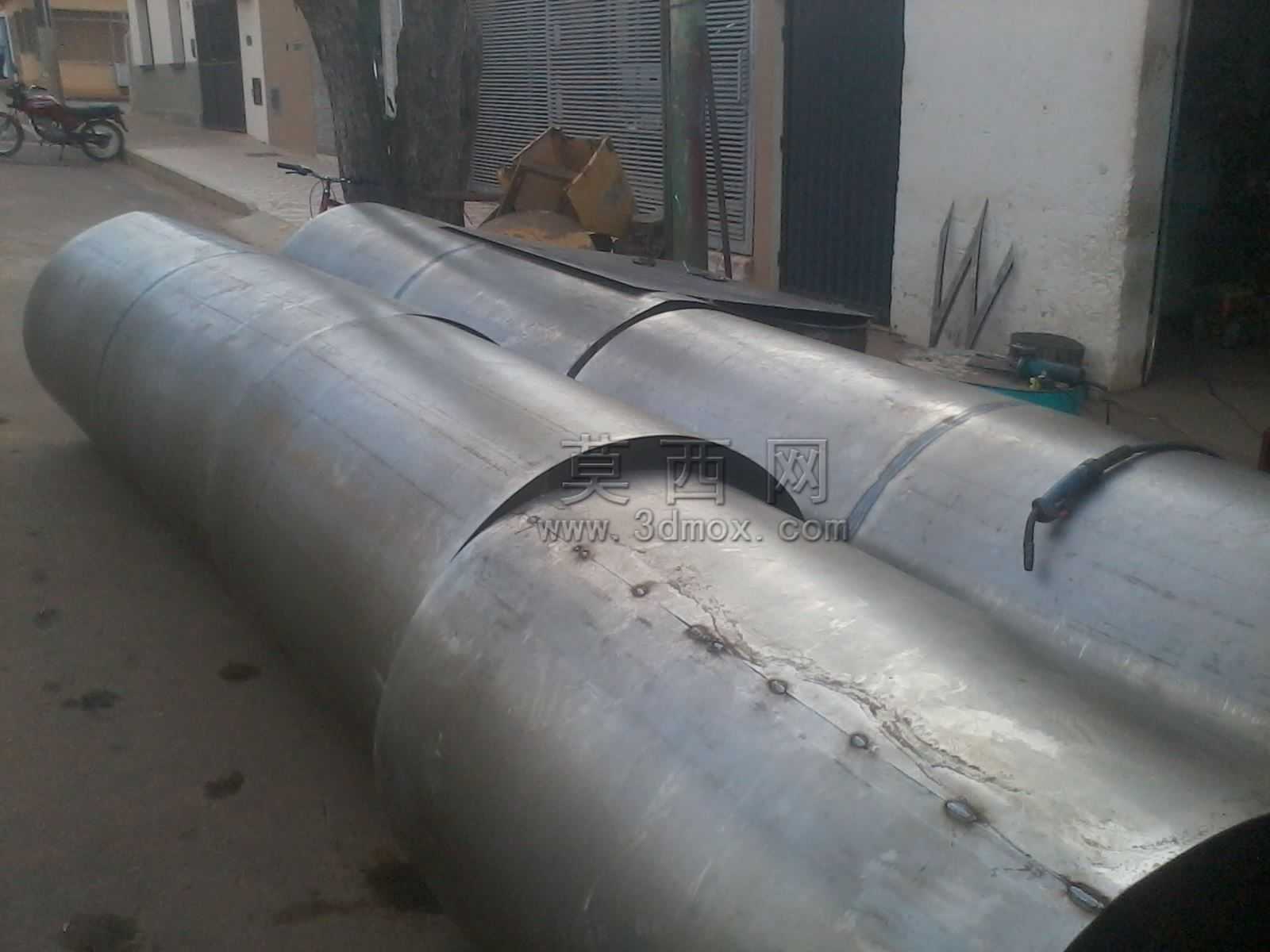

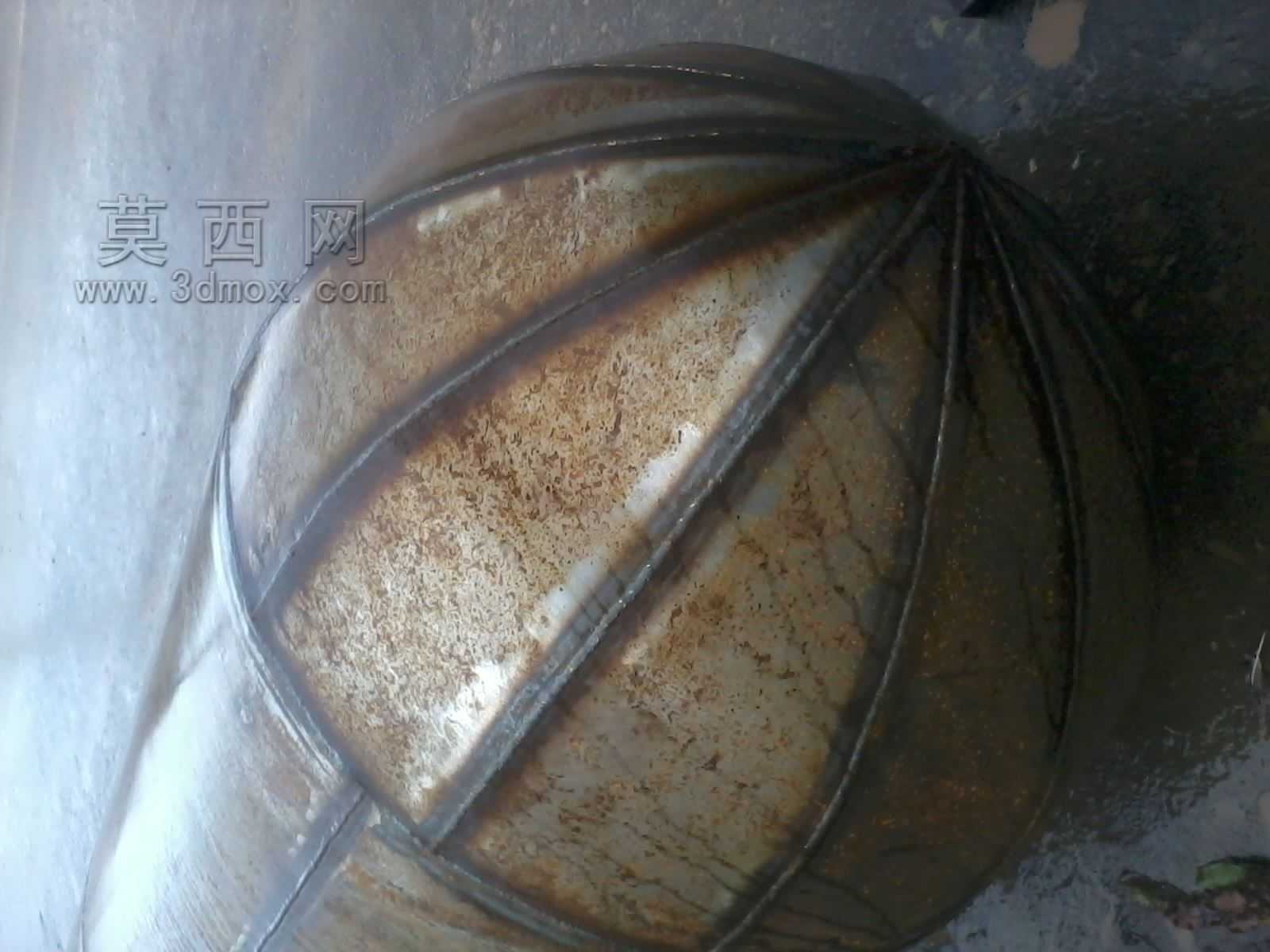

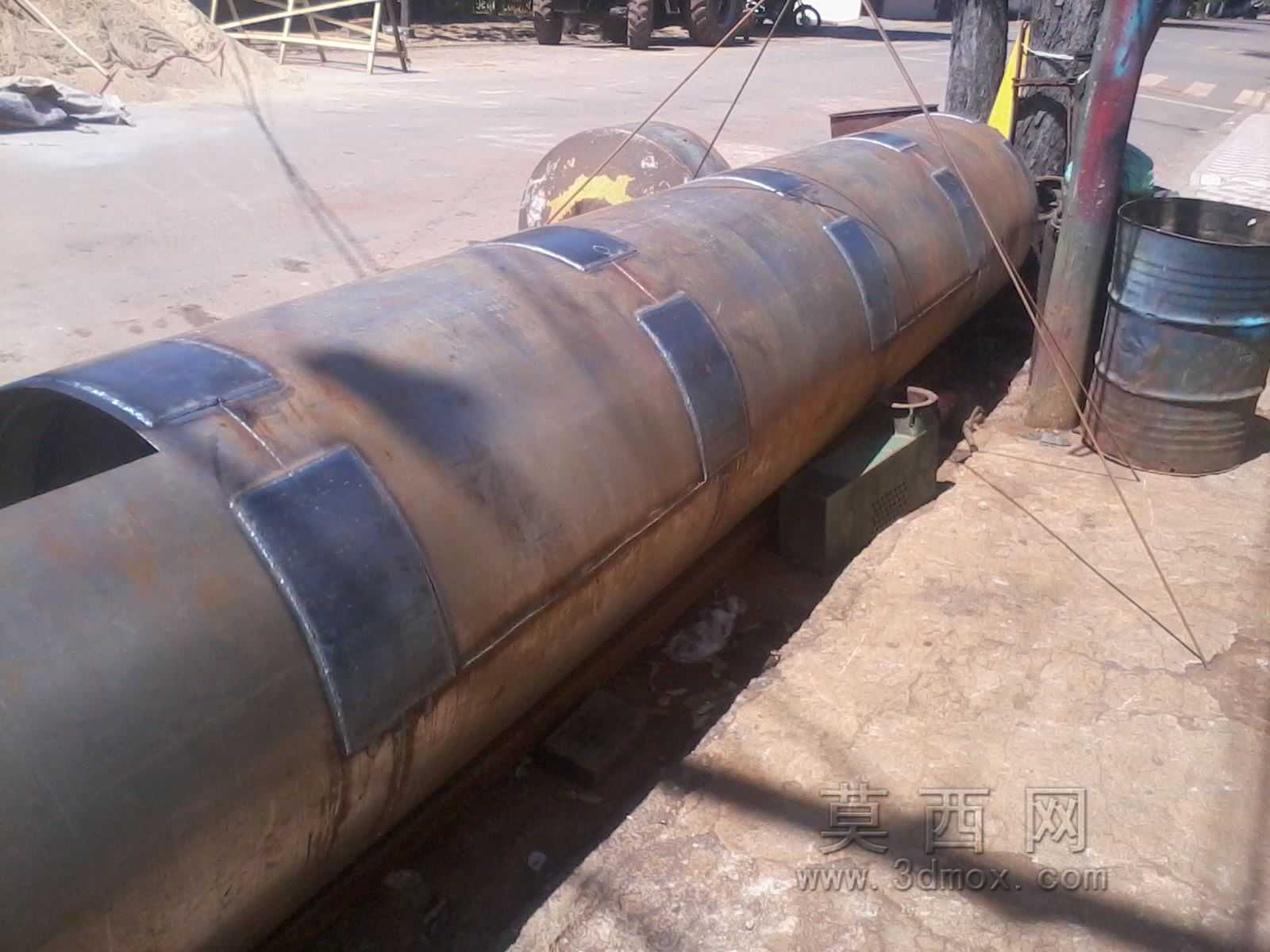

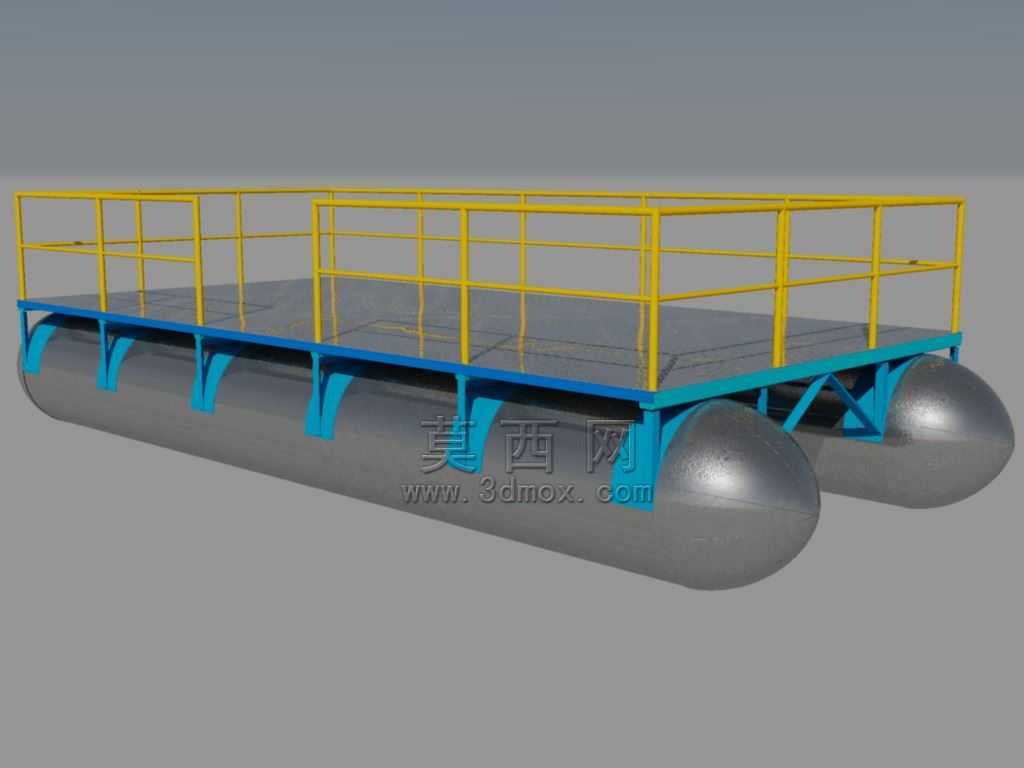

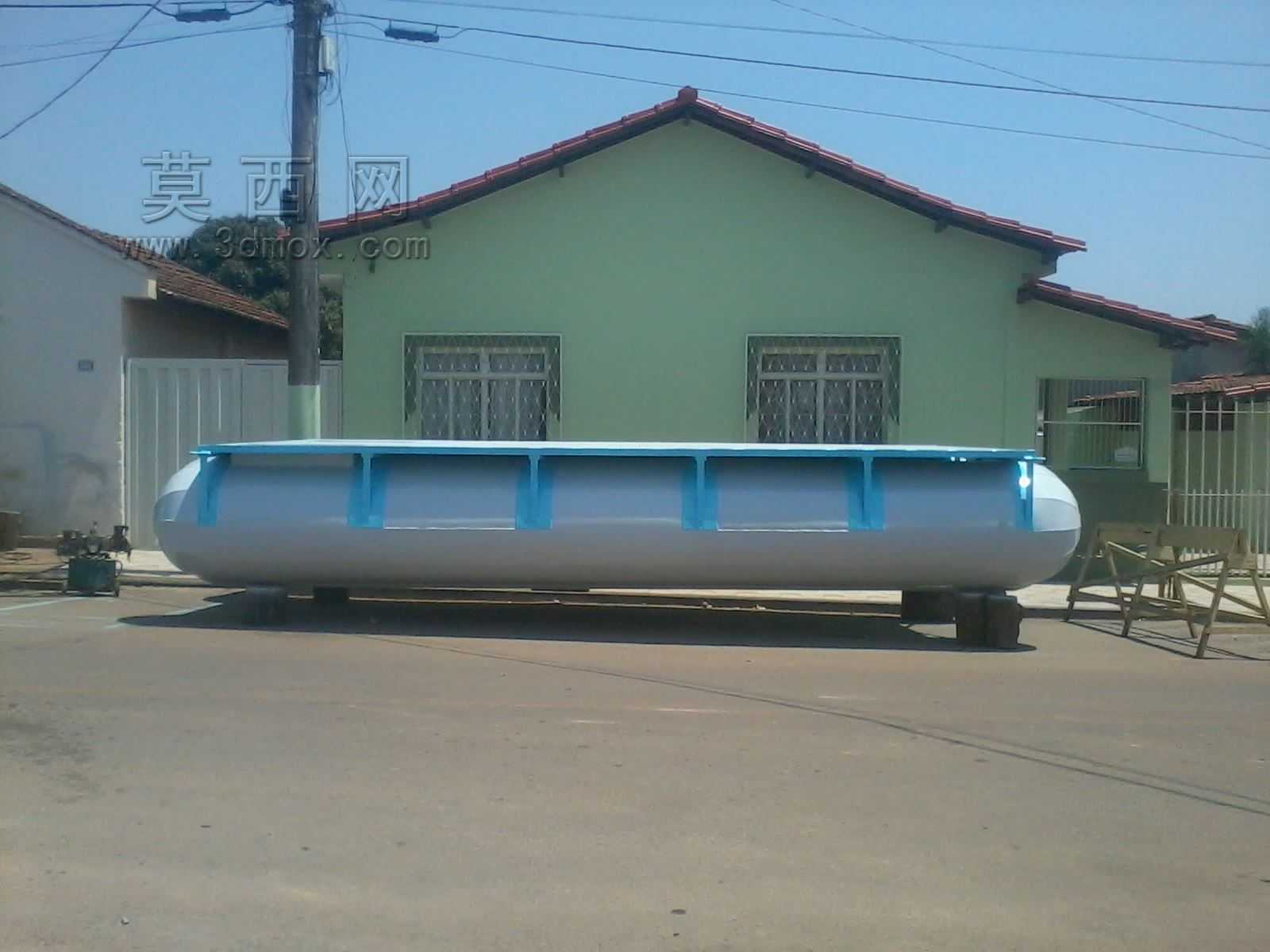

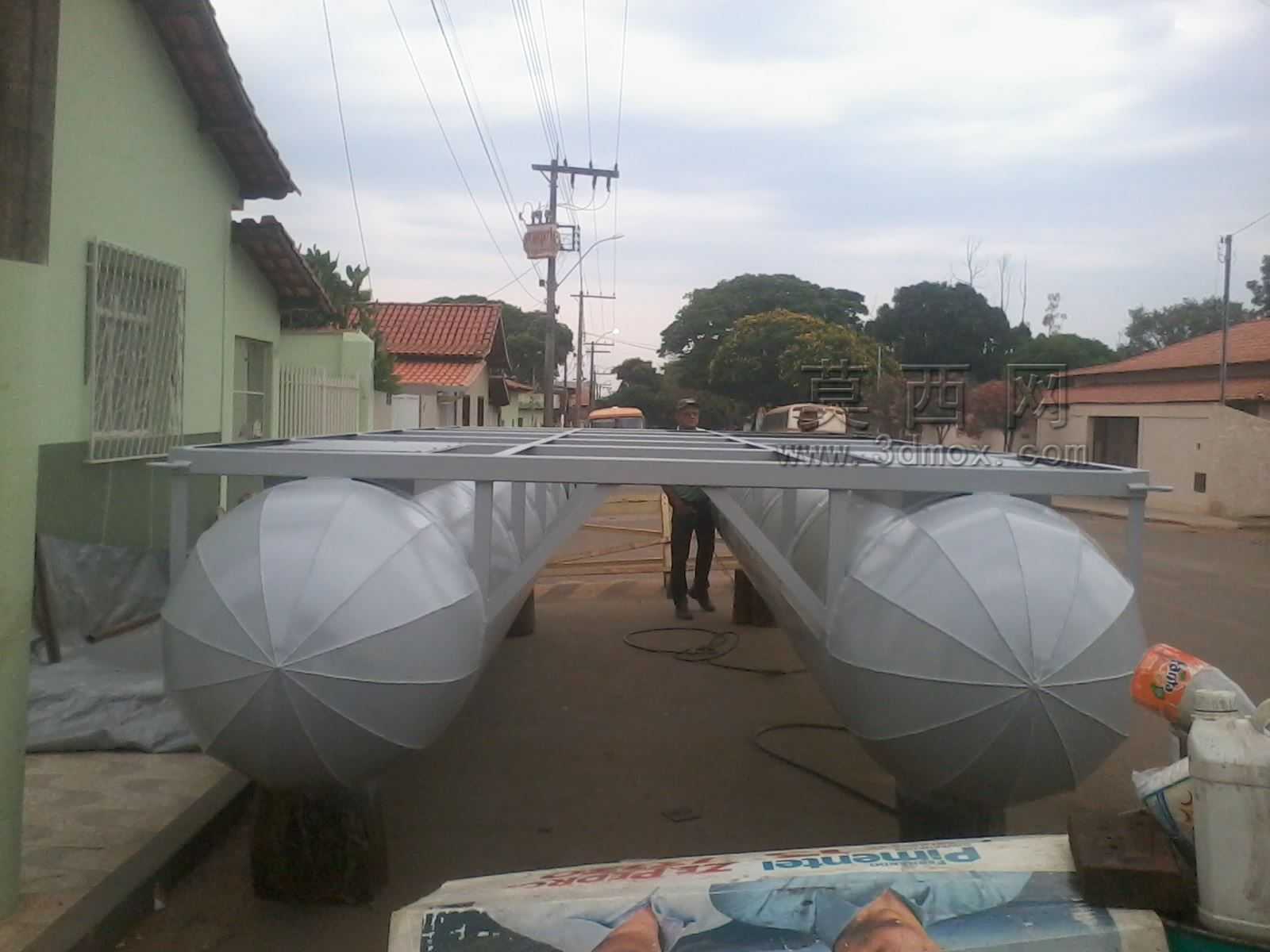

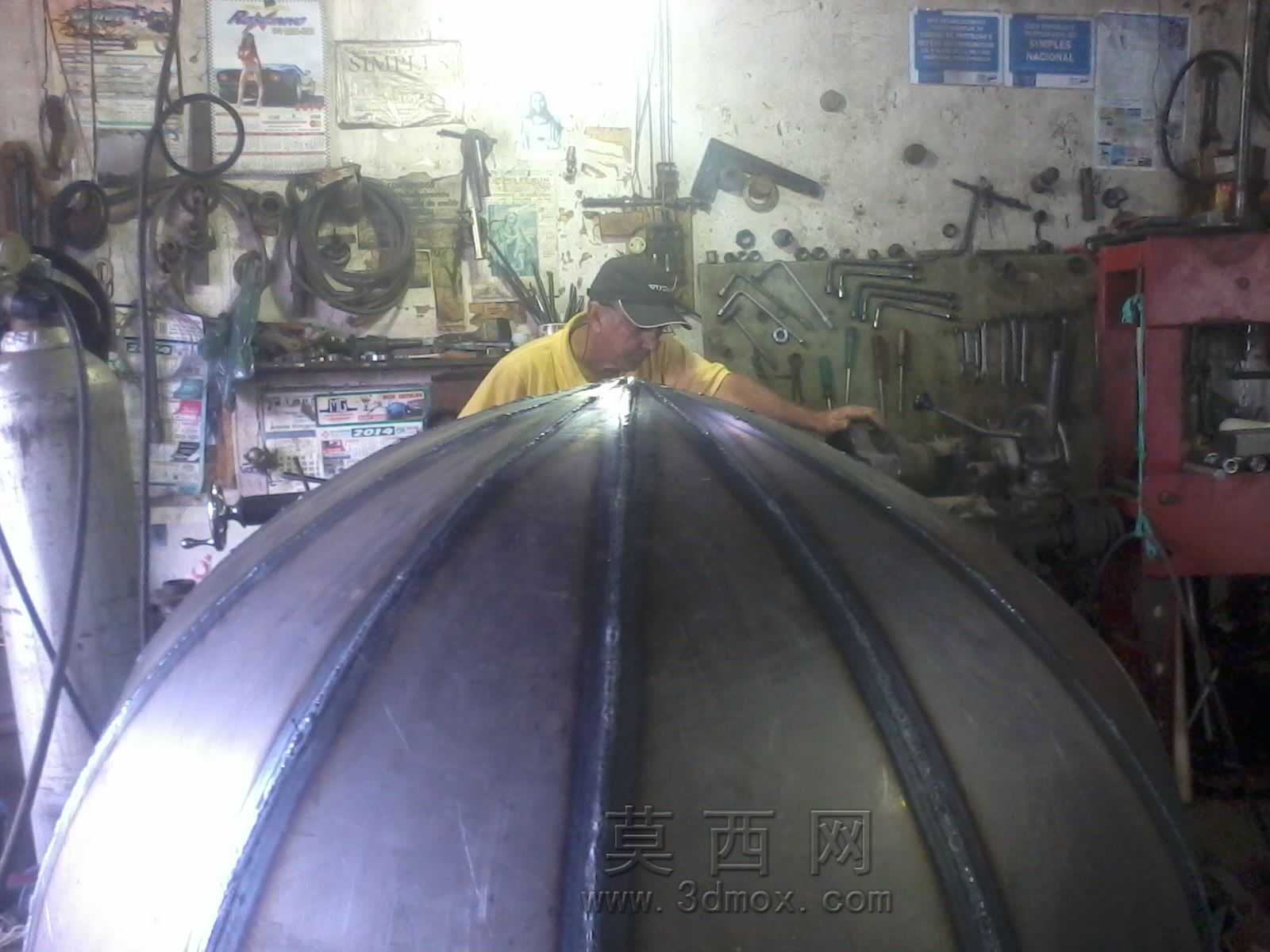

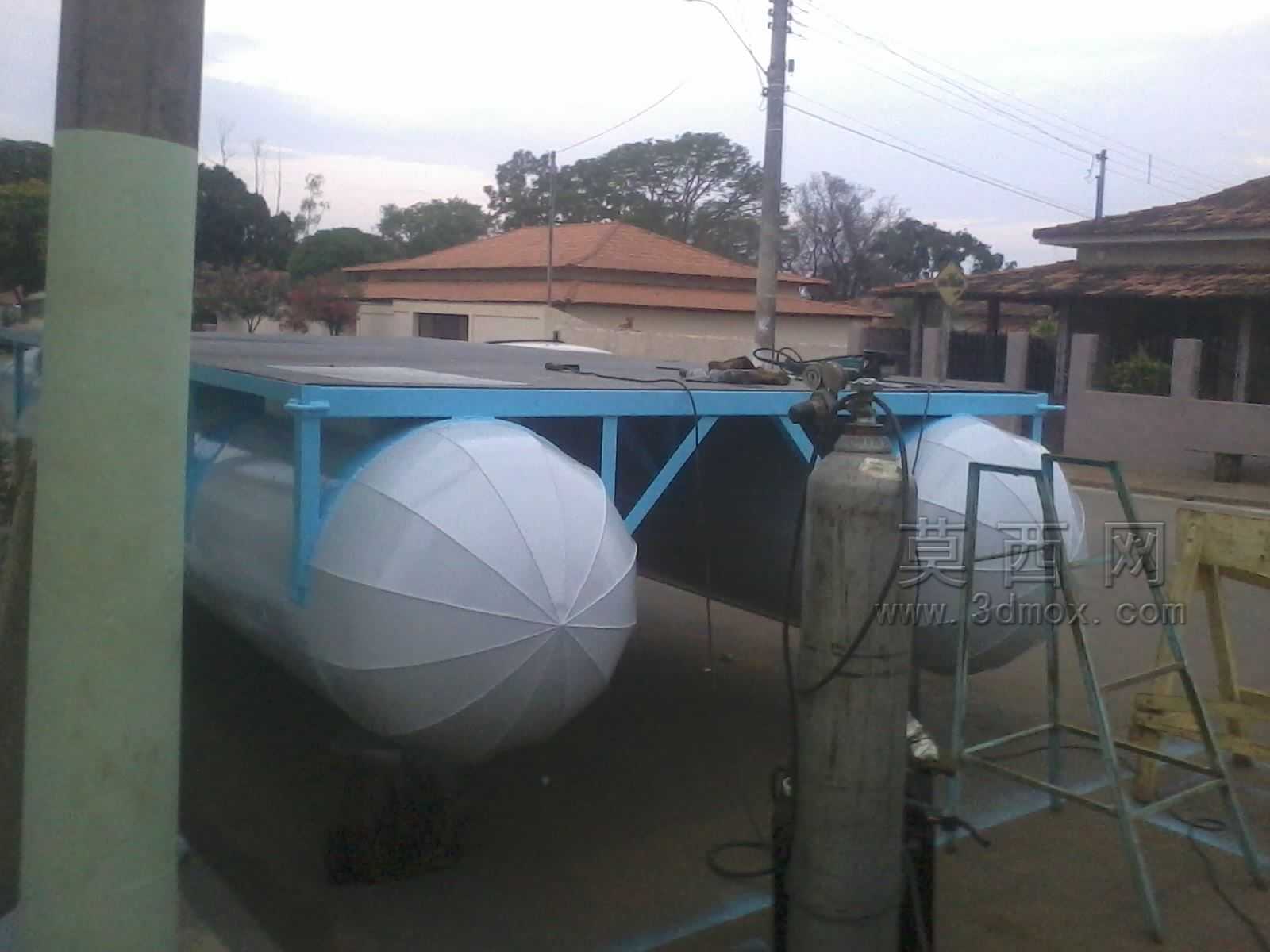

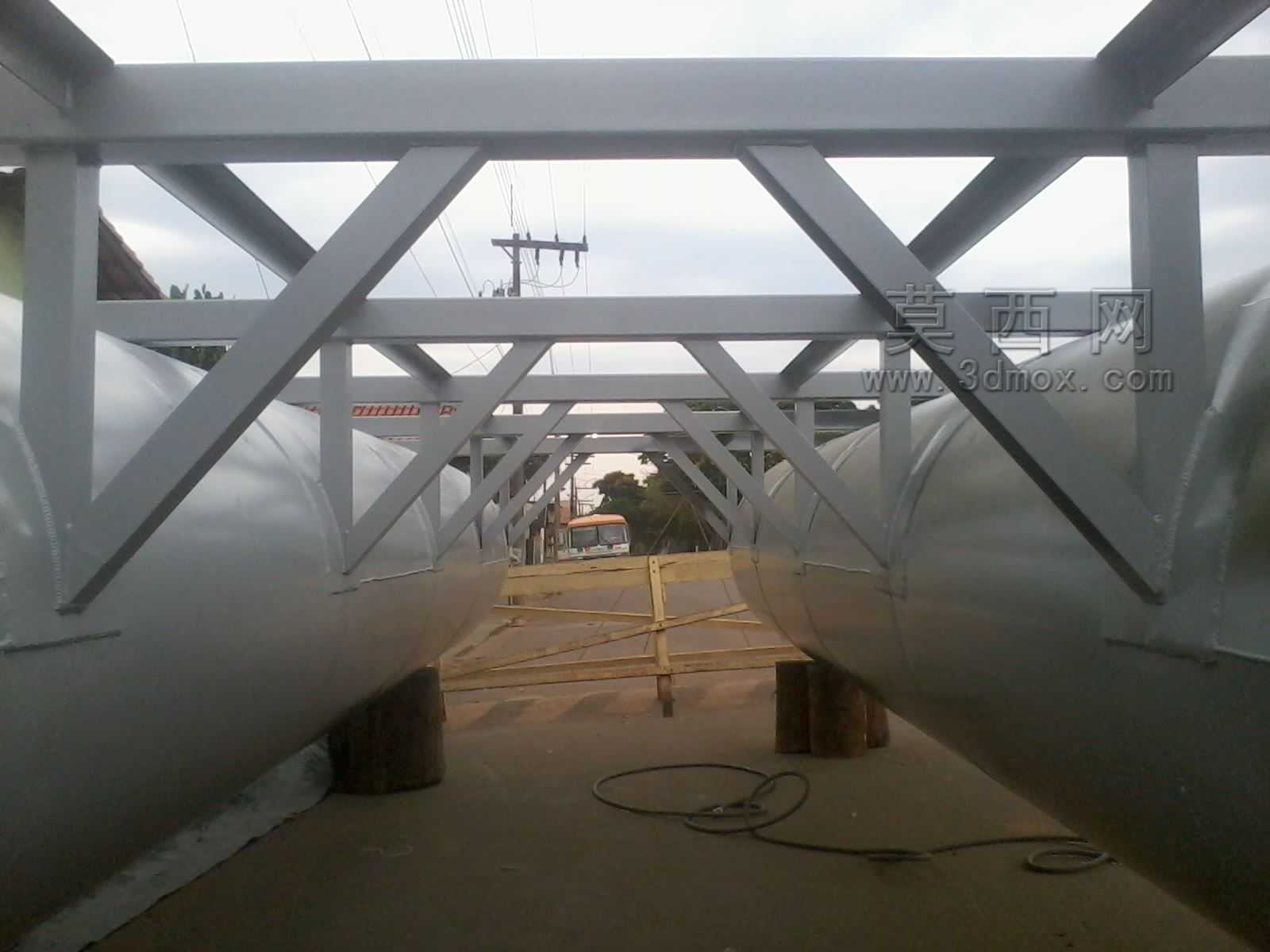

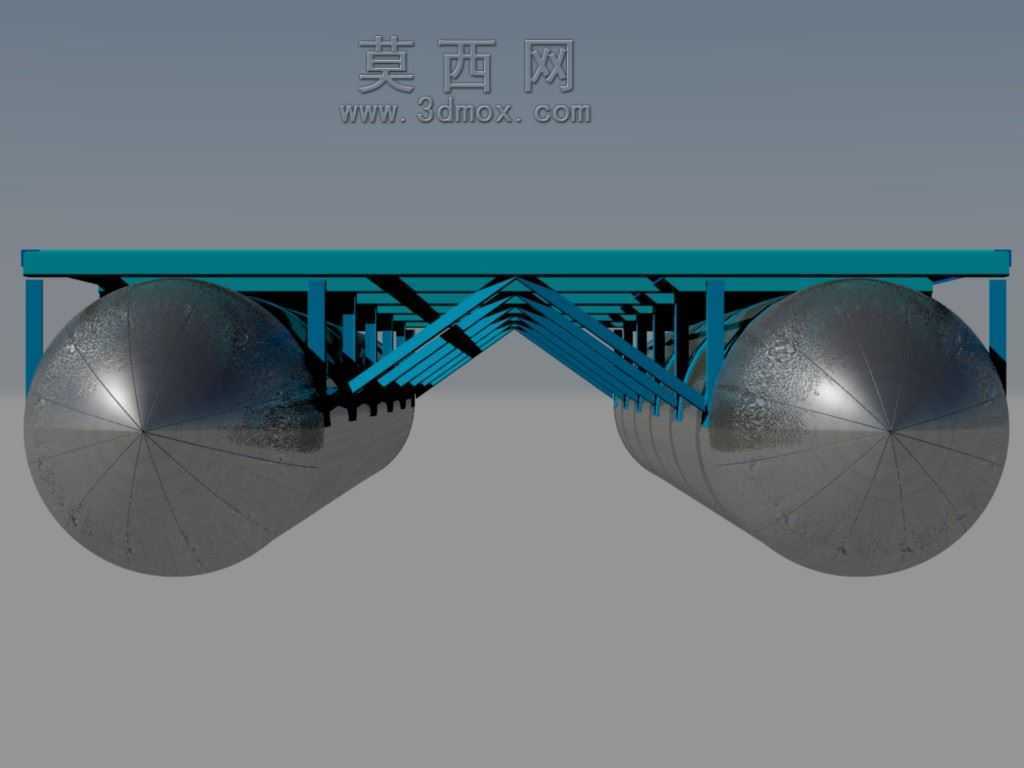

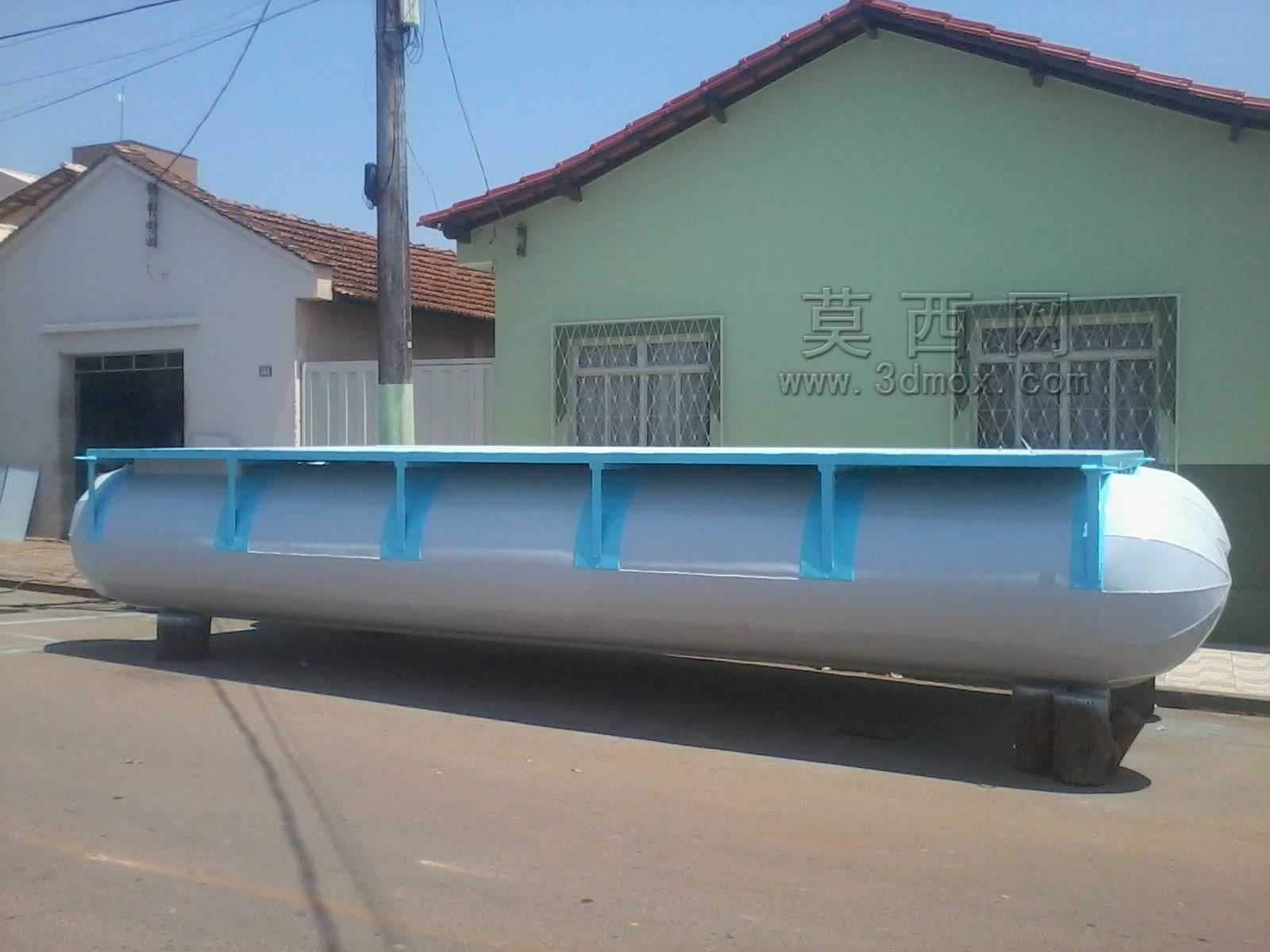

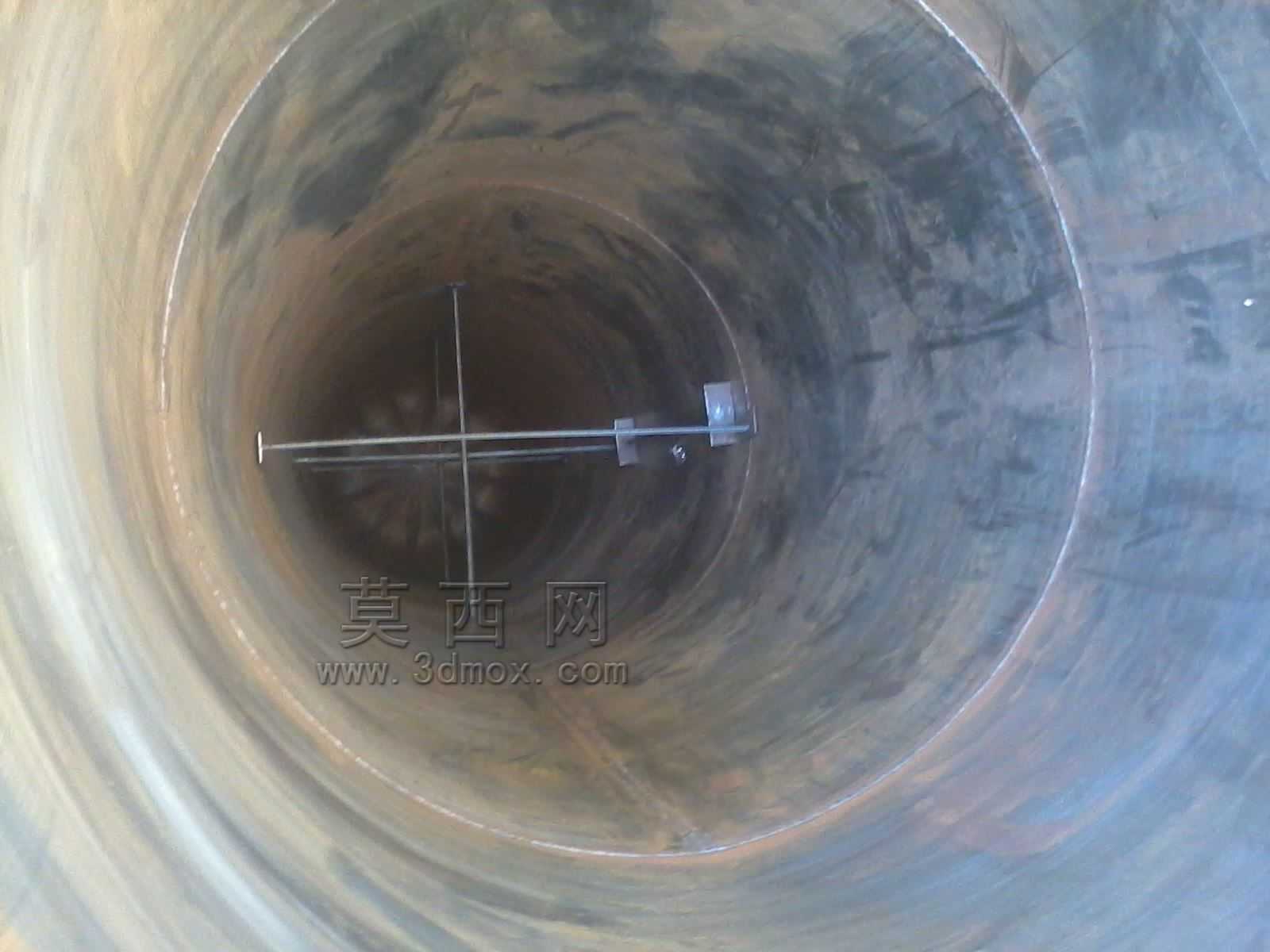

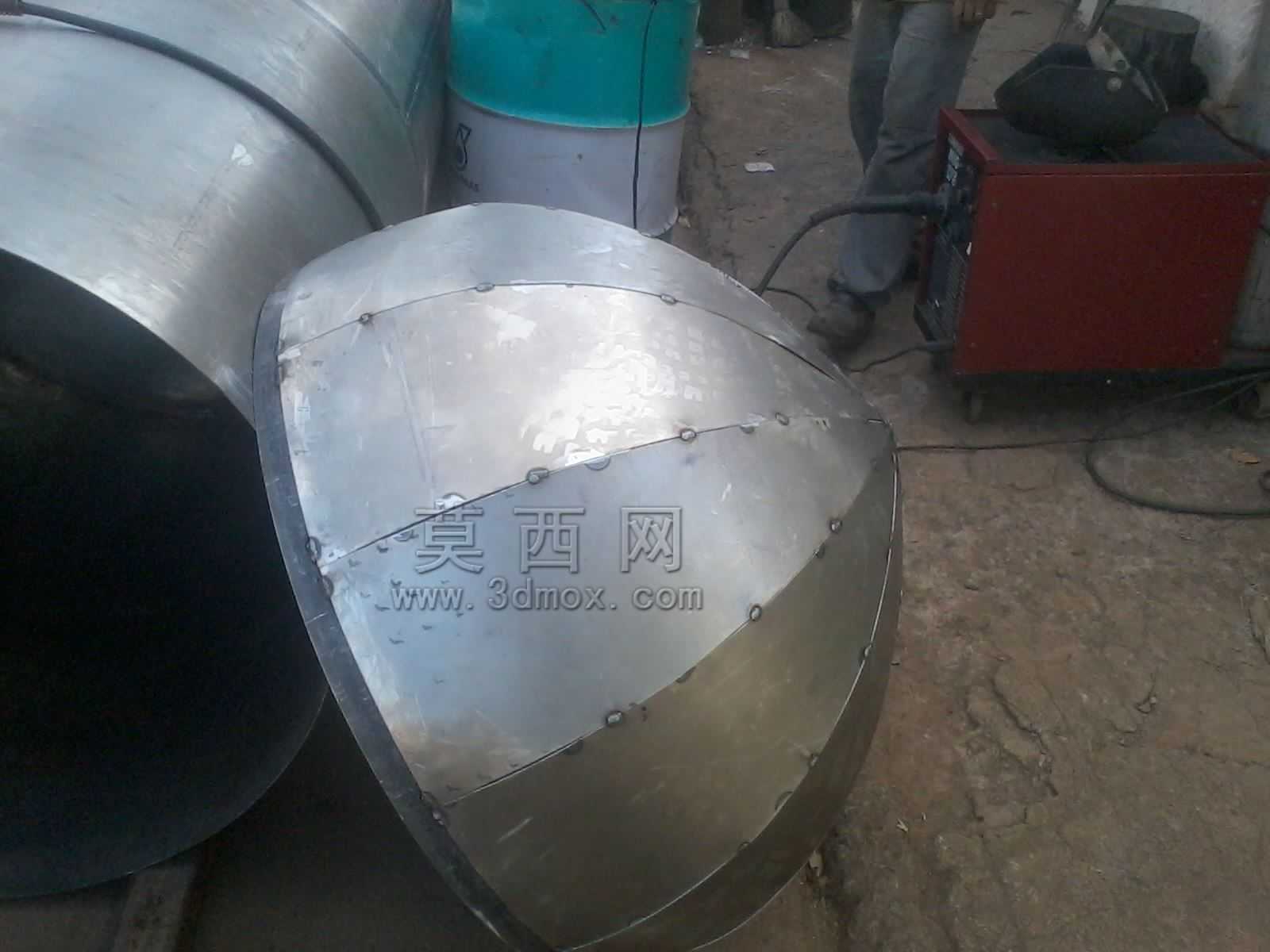

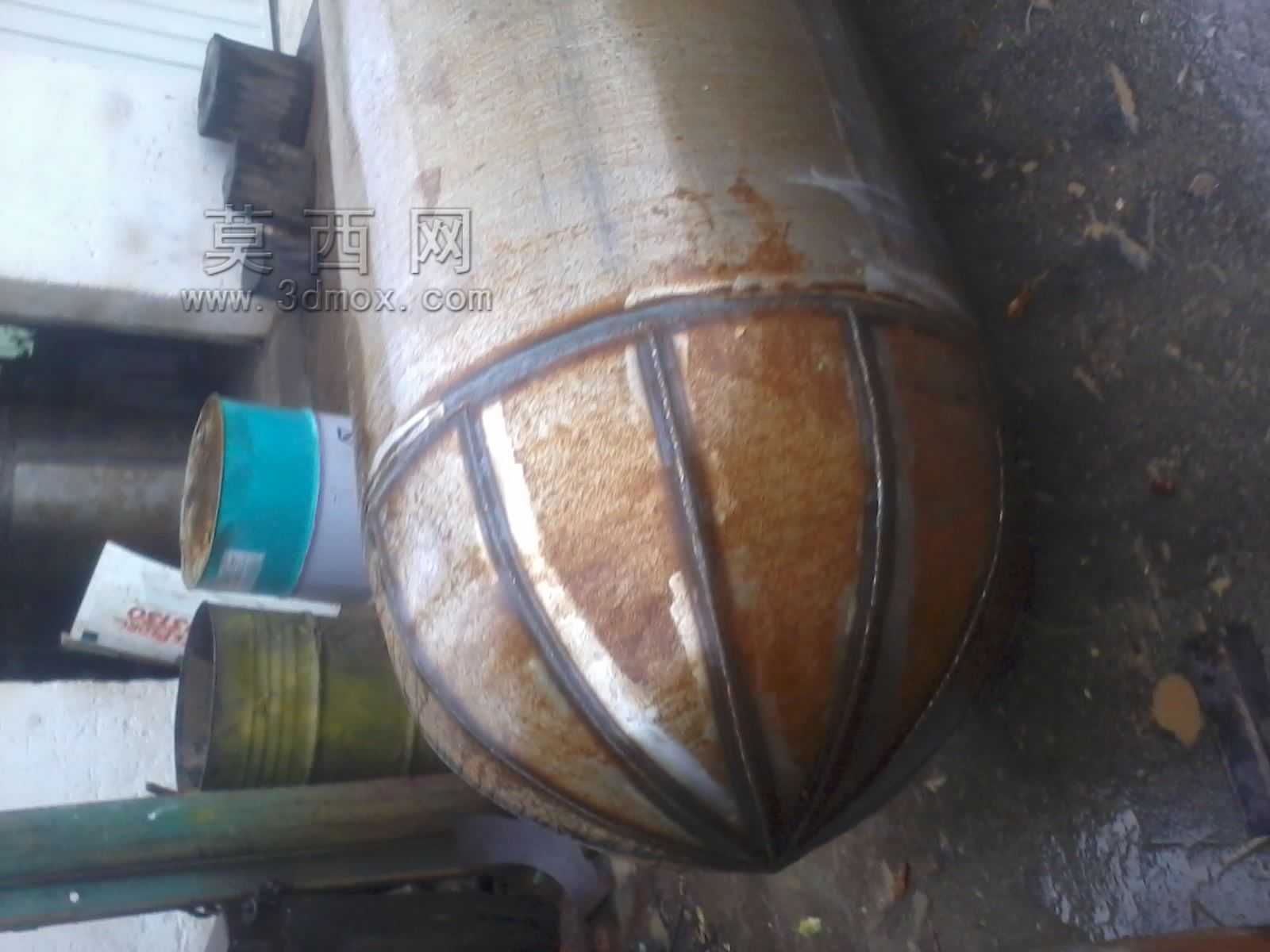

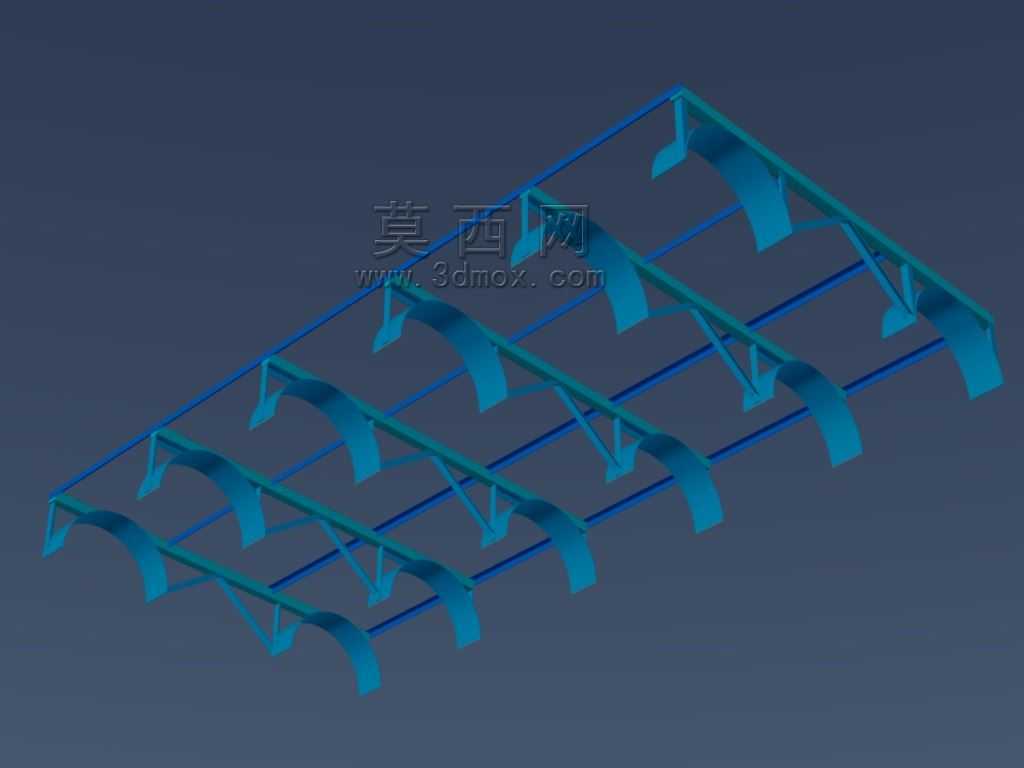

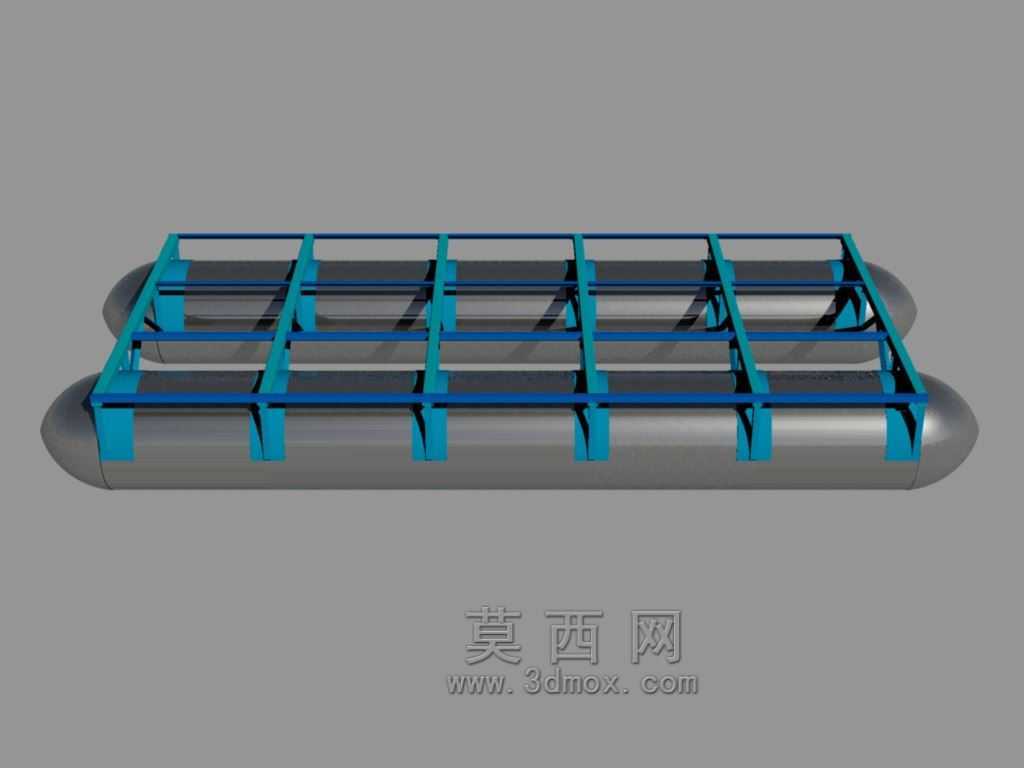

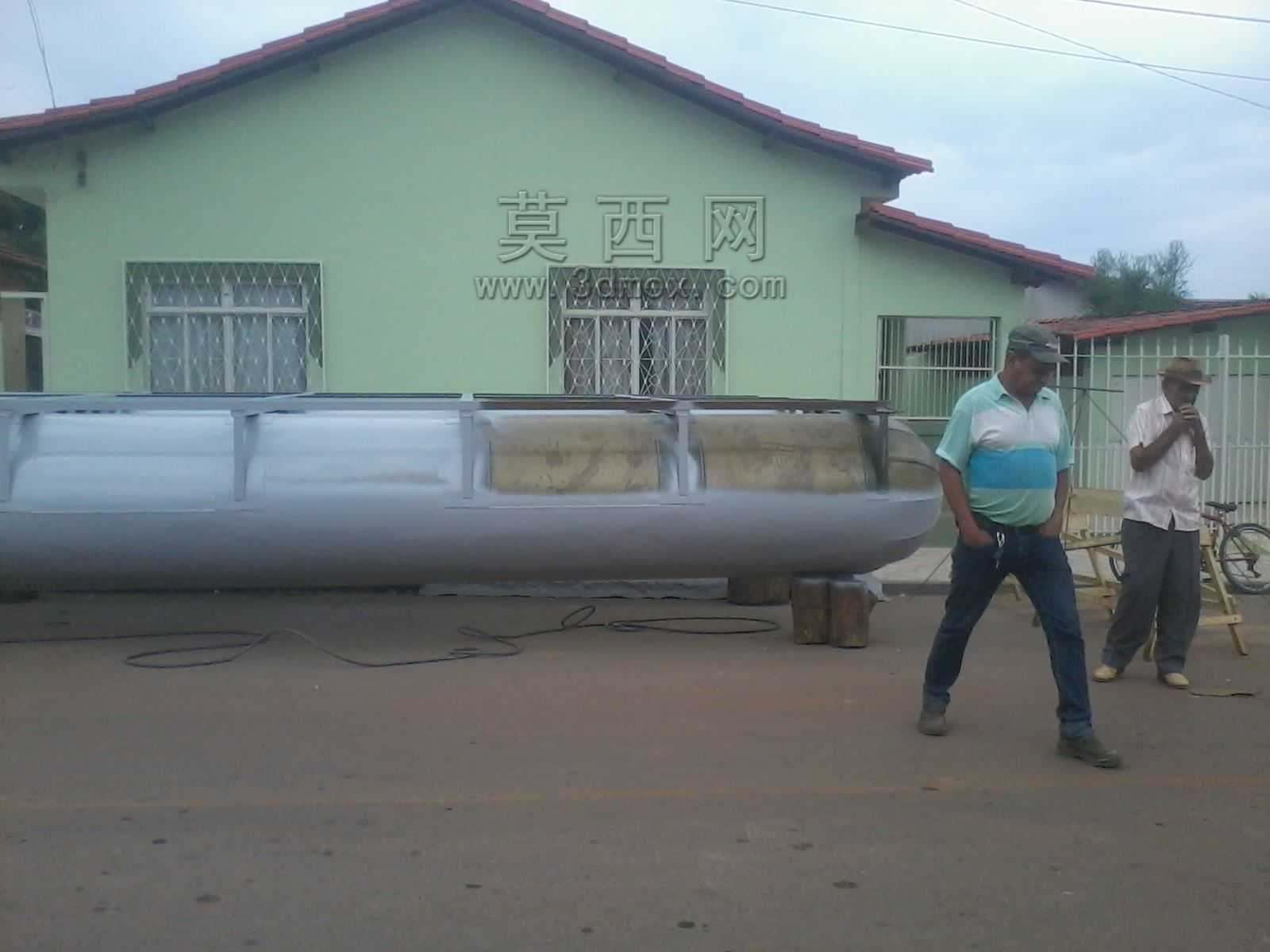

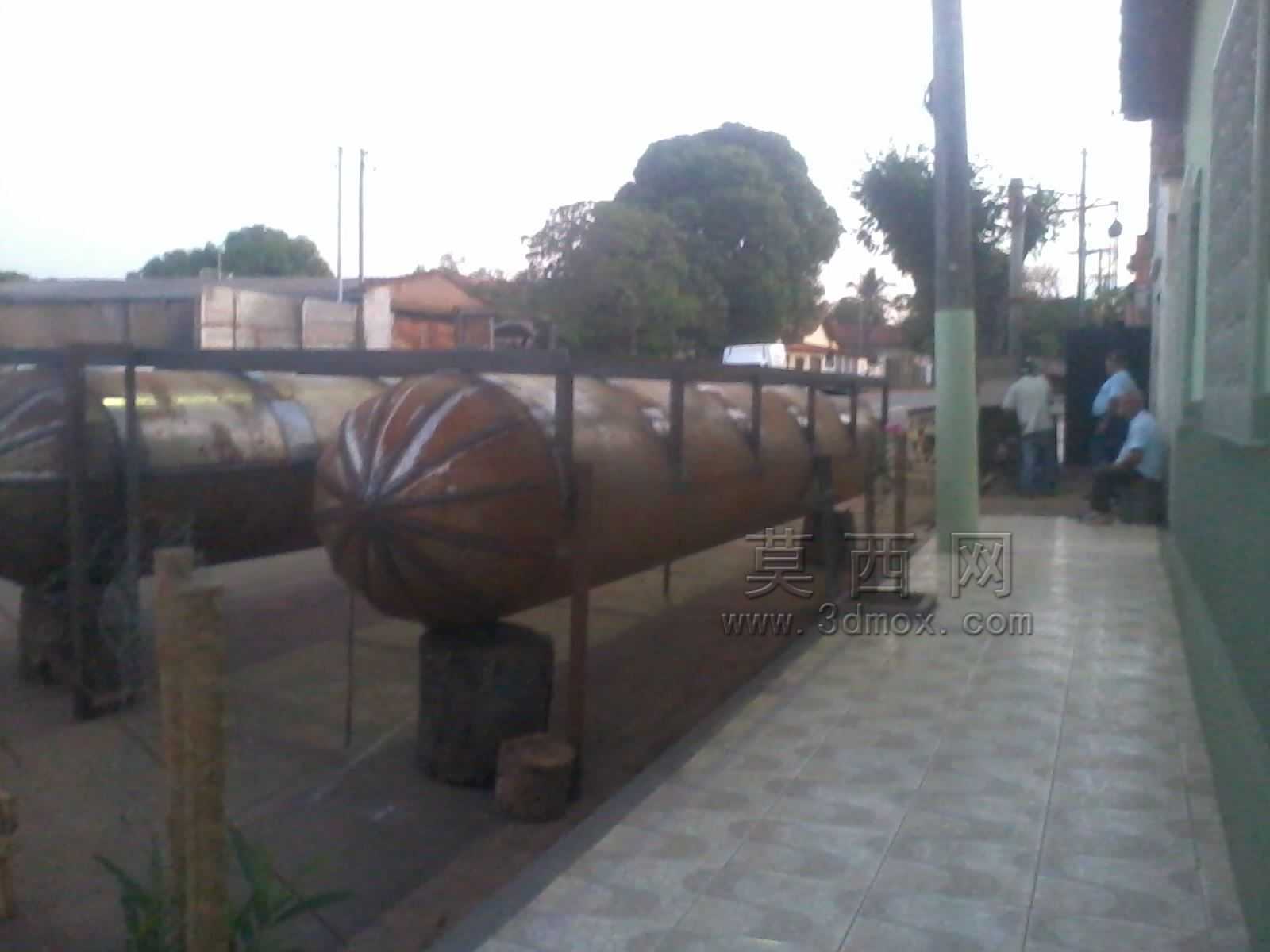

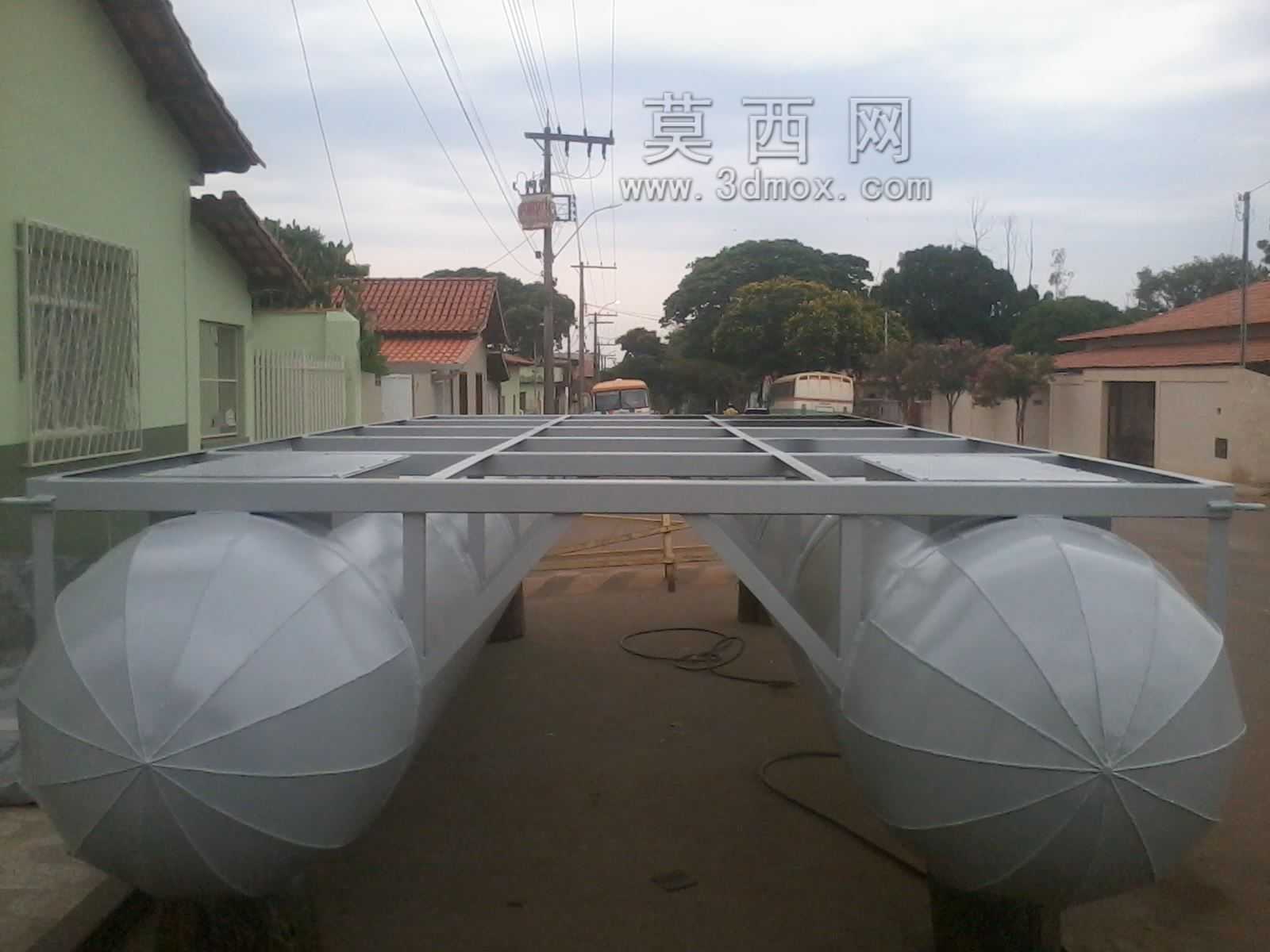

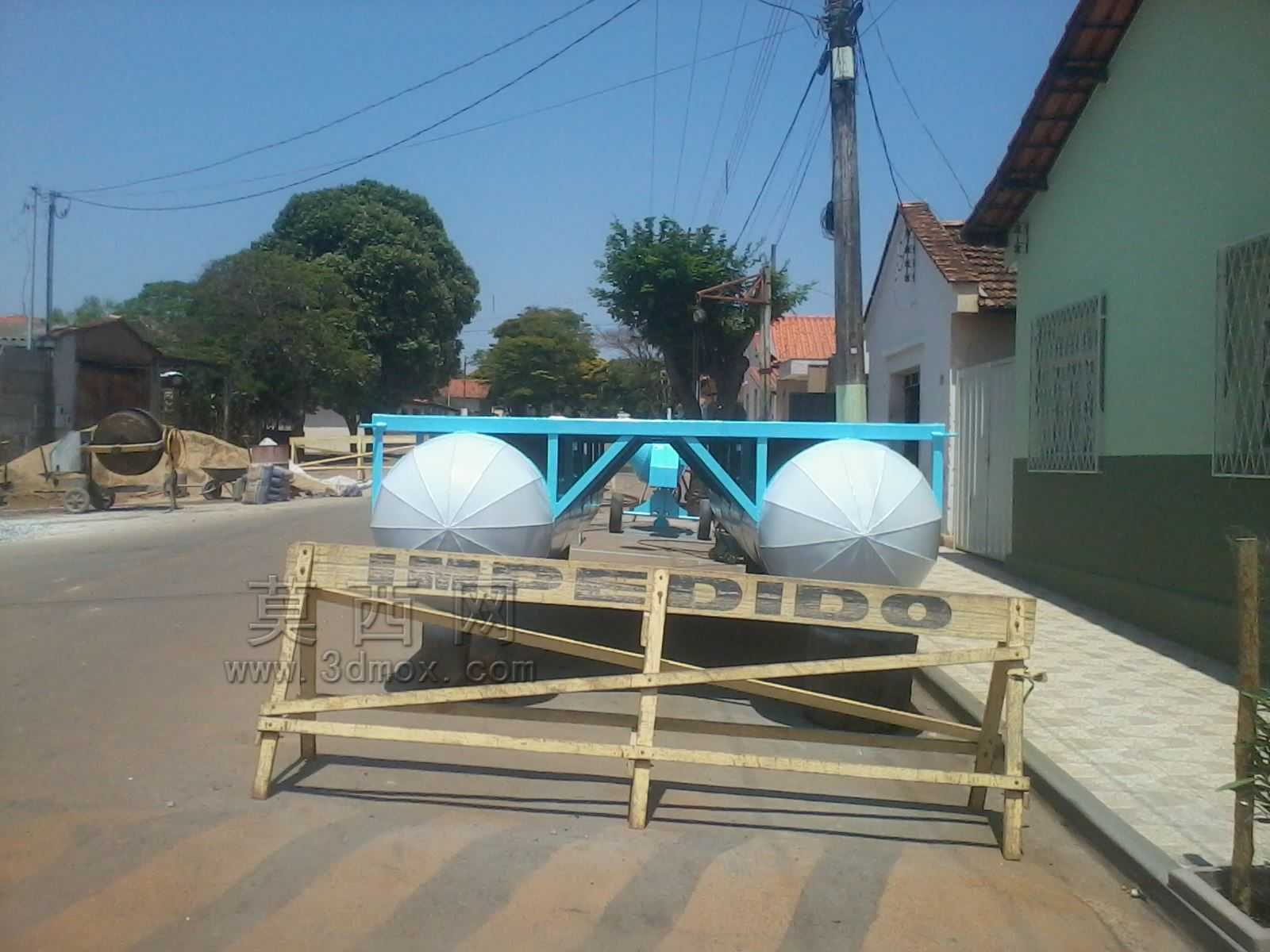

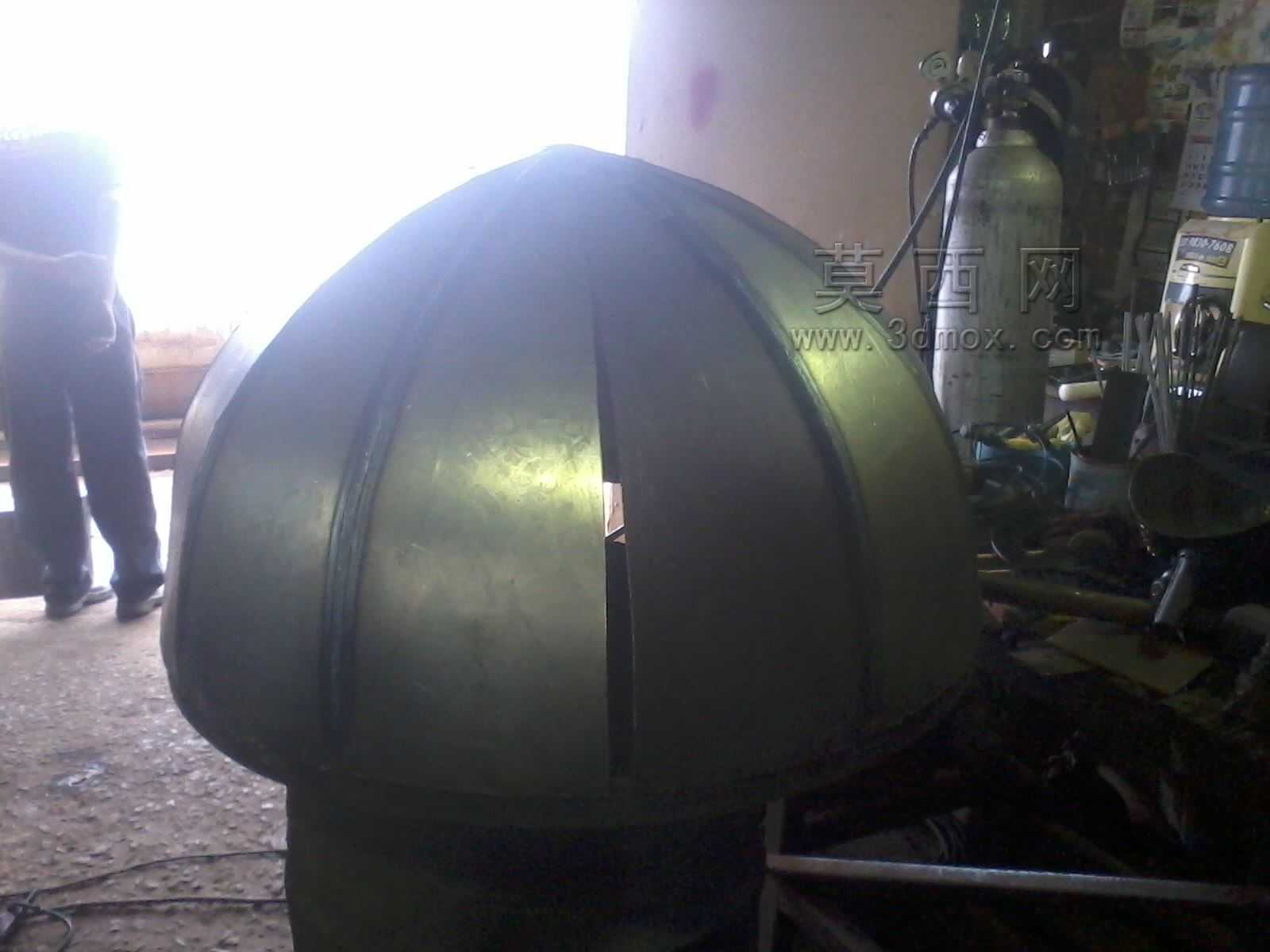

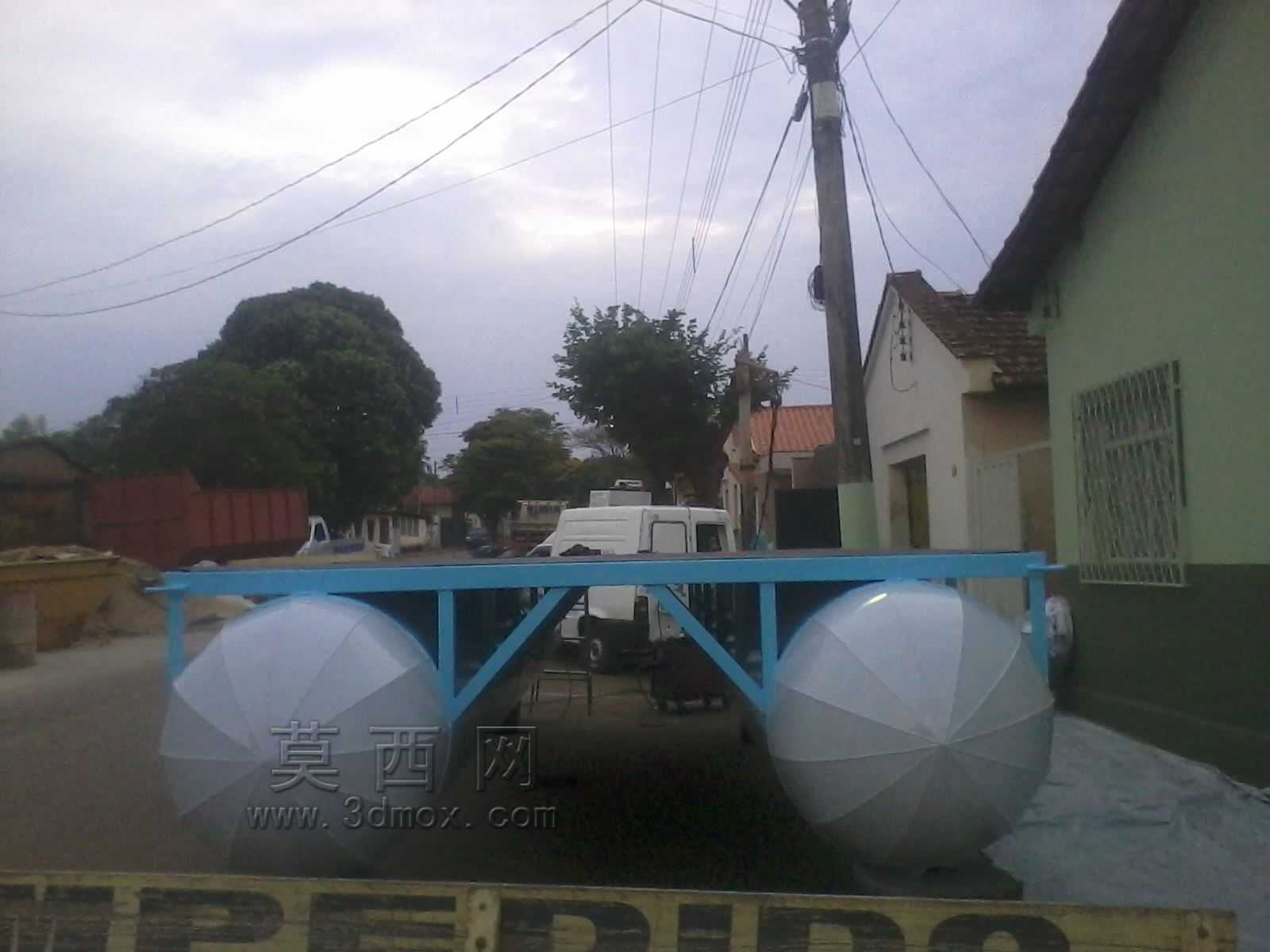

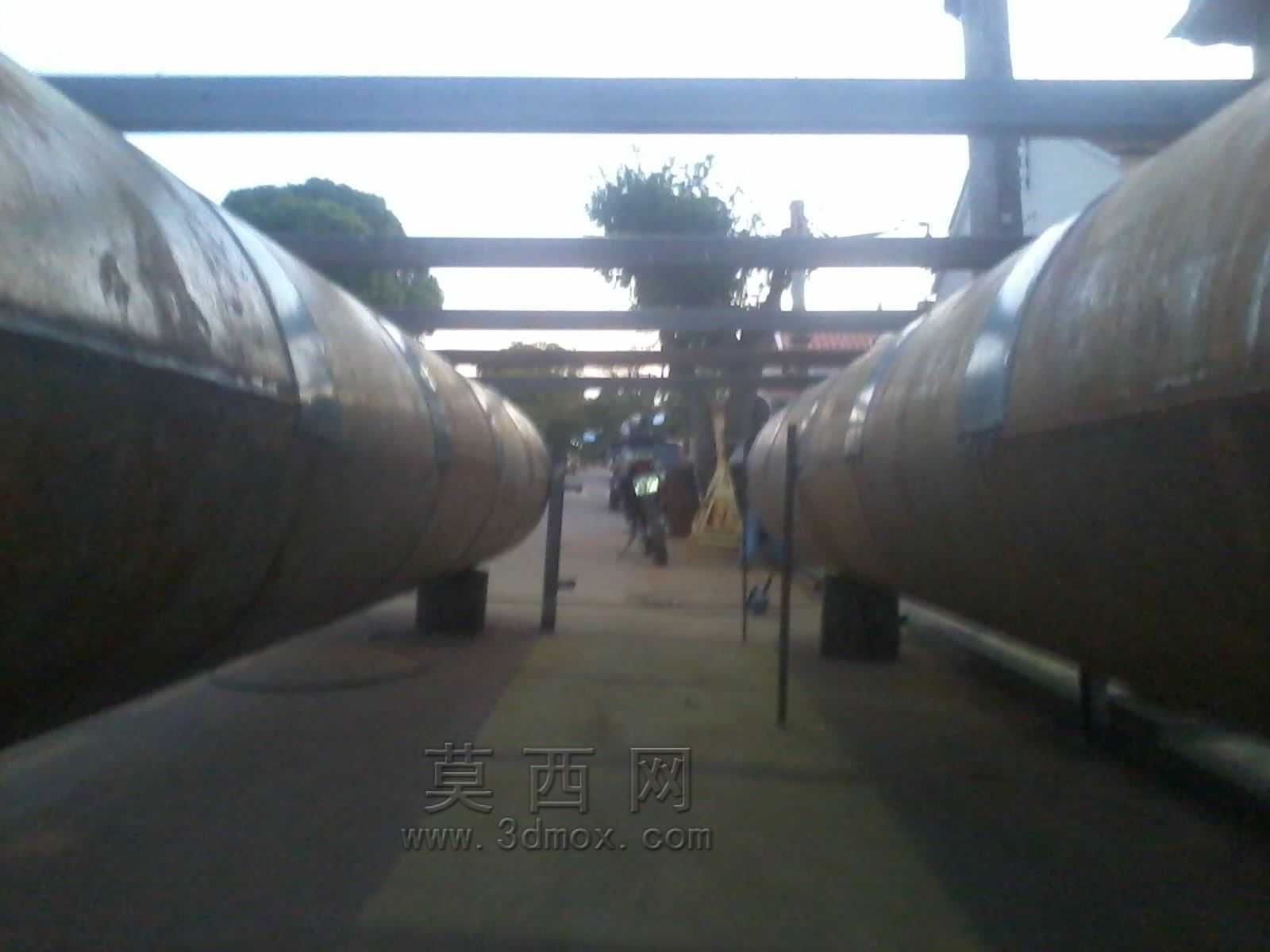

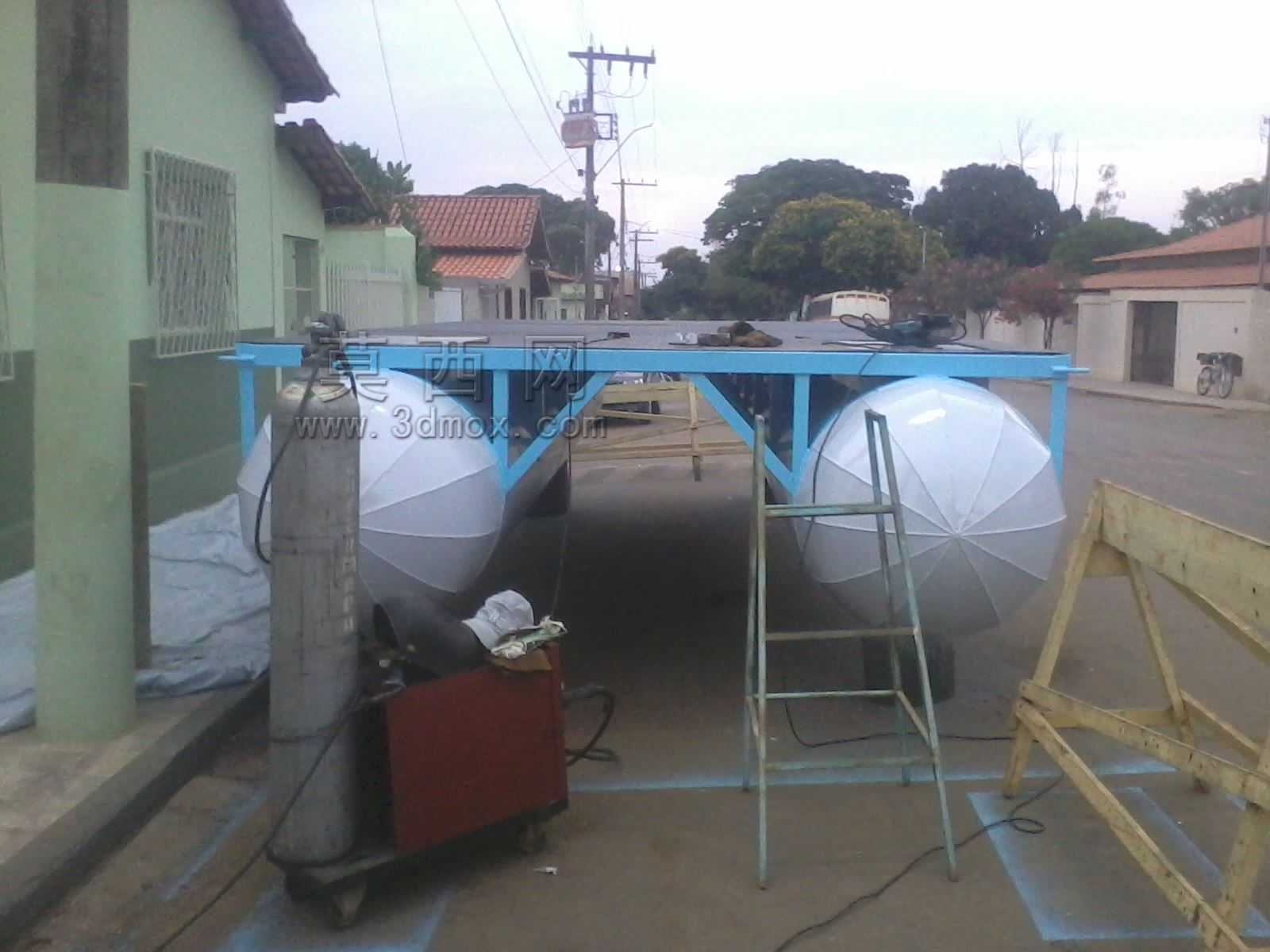

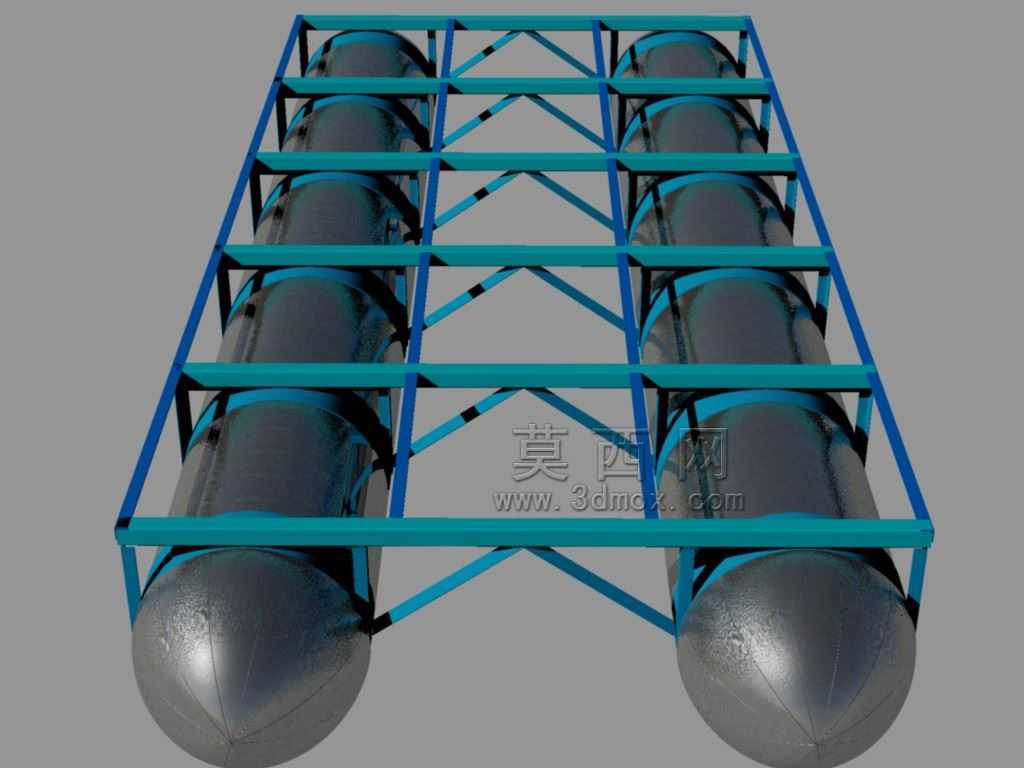

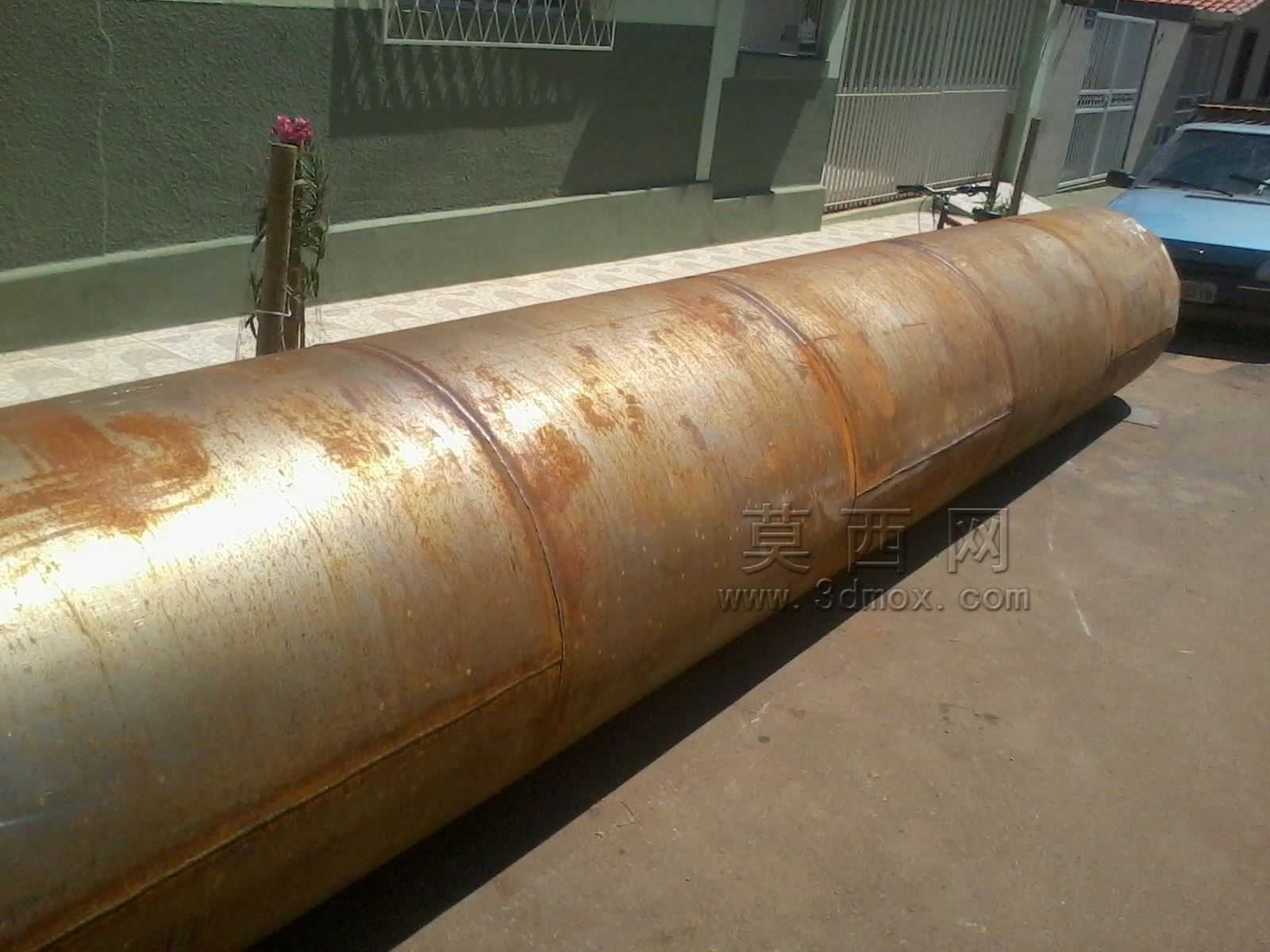

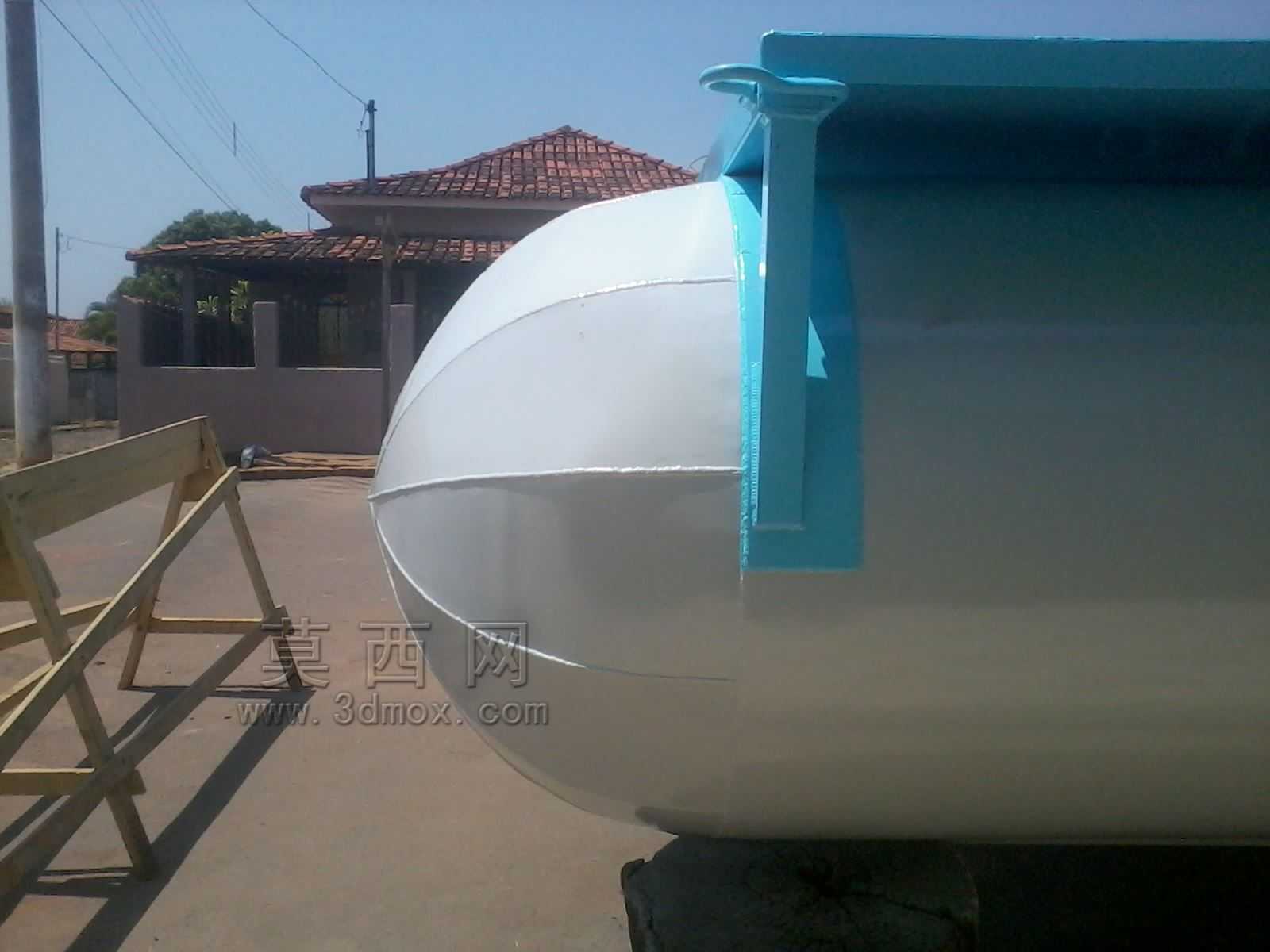

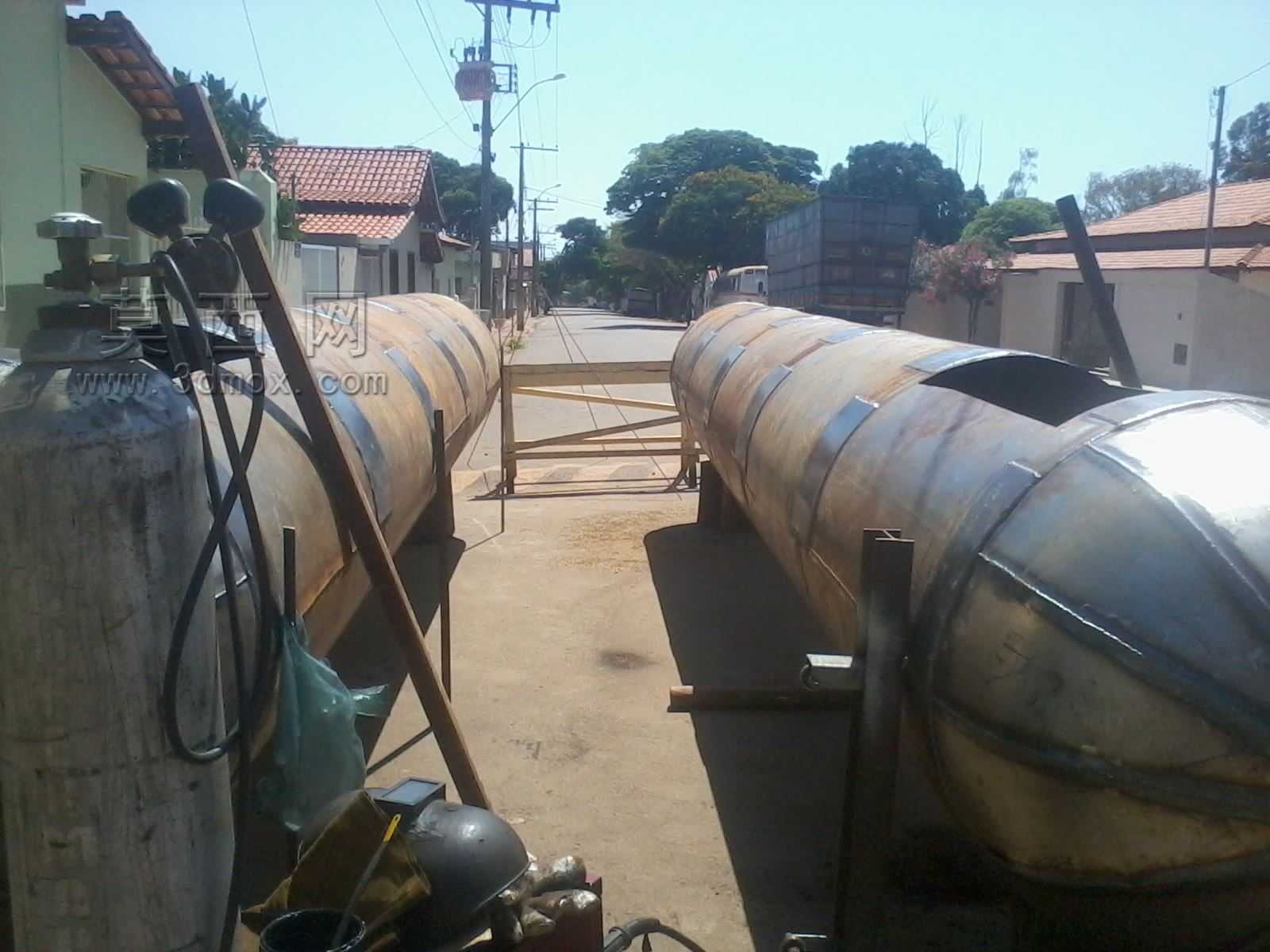

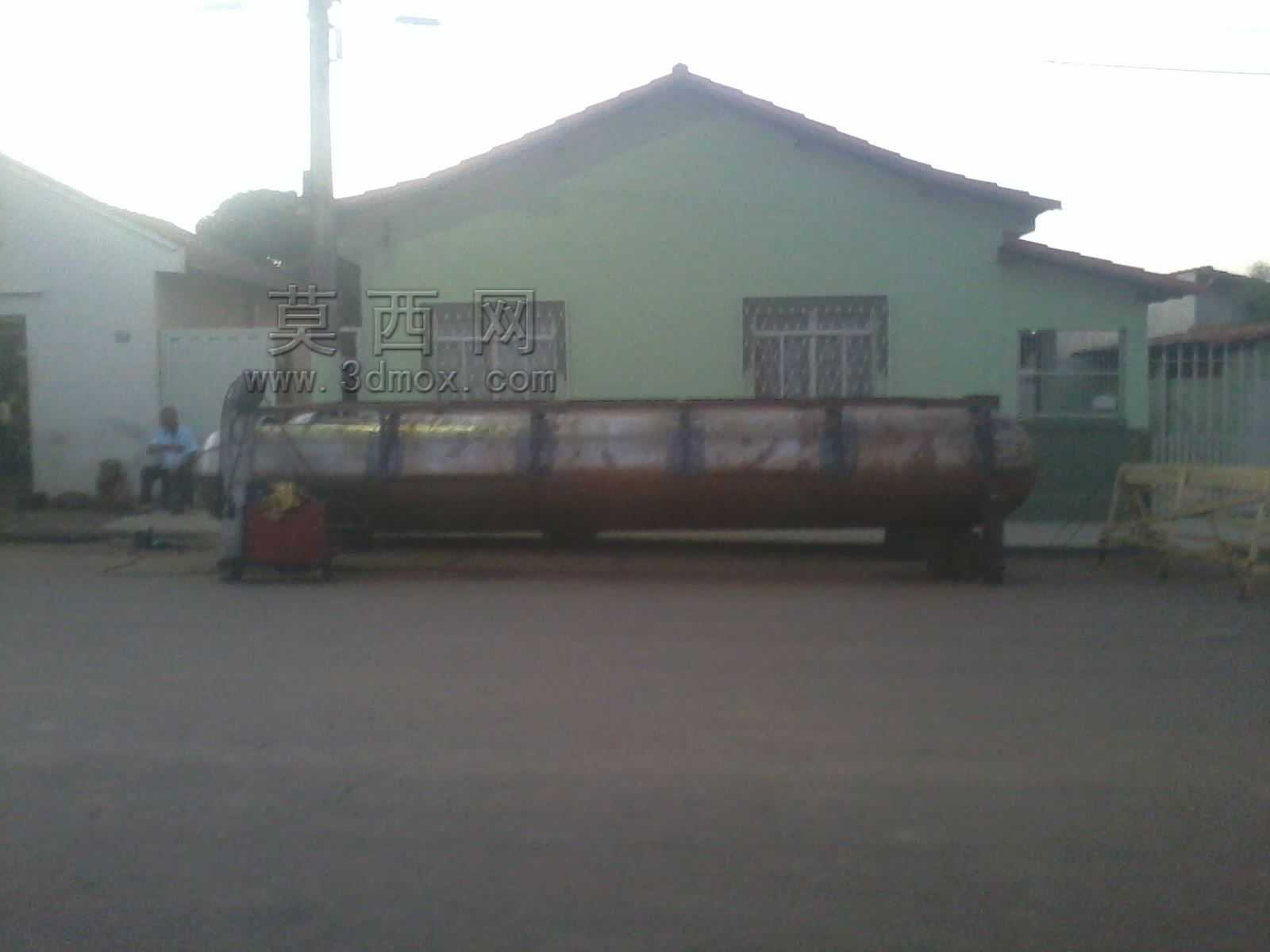

　　这套浮式轮式灌溉取水装置，主要面向平原河网区域的农田灌溉作业场景，适配无固定泵站的零散灌区、临时抗旱取水、跨田块移动灌溉的实际需求，解决传统固定泵站覆盖范围有限、临时架泵取水作业效率低、设备移位难度大的痛点。从结构设计逻辑来看，整套装置采用双浮球作为核心浮力承载单元，两个球形浮体对称布置在主体框架下方，浮体采用中空密封结构，材质可选用滚塑聚乙烯或焊接钢制壳体，根据取水作业的载重需求匹配浮体壁厚与直径，确保整套装置搭载取水管道、输水接口、配套泵组后，浮体吃水深度保持在合理区间，避免取水口吸入河床淤泥，同时预留足够的干舷高度，应对河道常见的小幅水位波动，防止水流漫入上部作业平台。上部承载框架采用矩形型材焊接成型，框架分为上下两层布置，

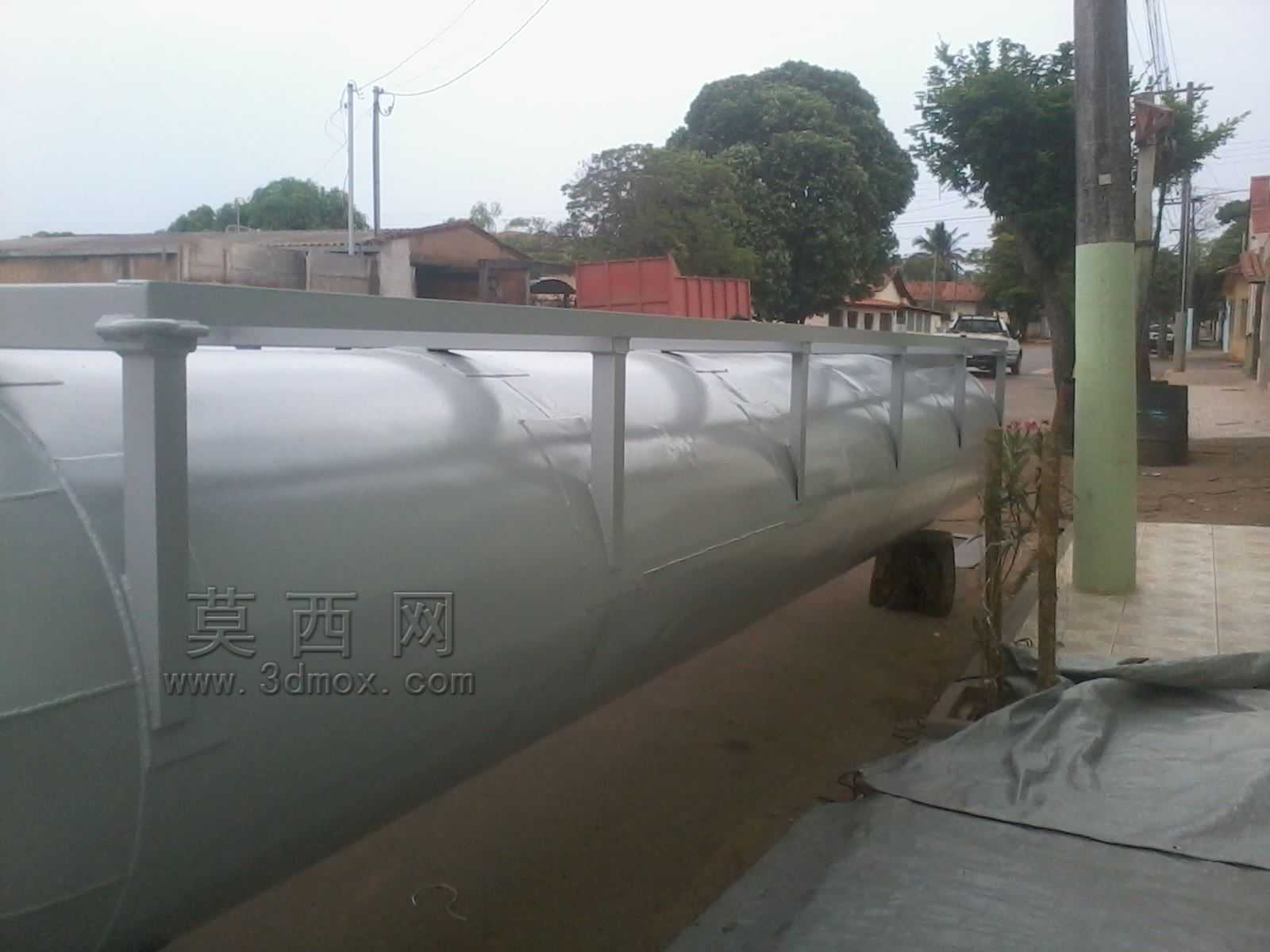

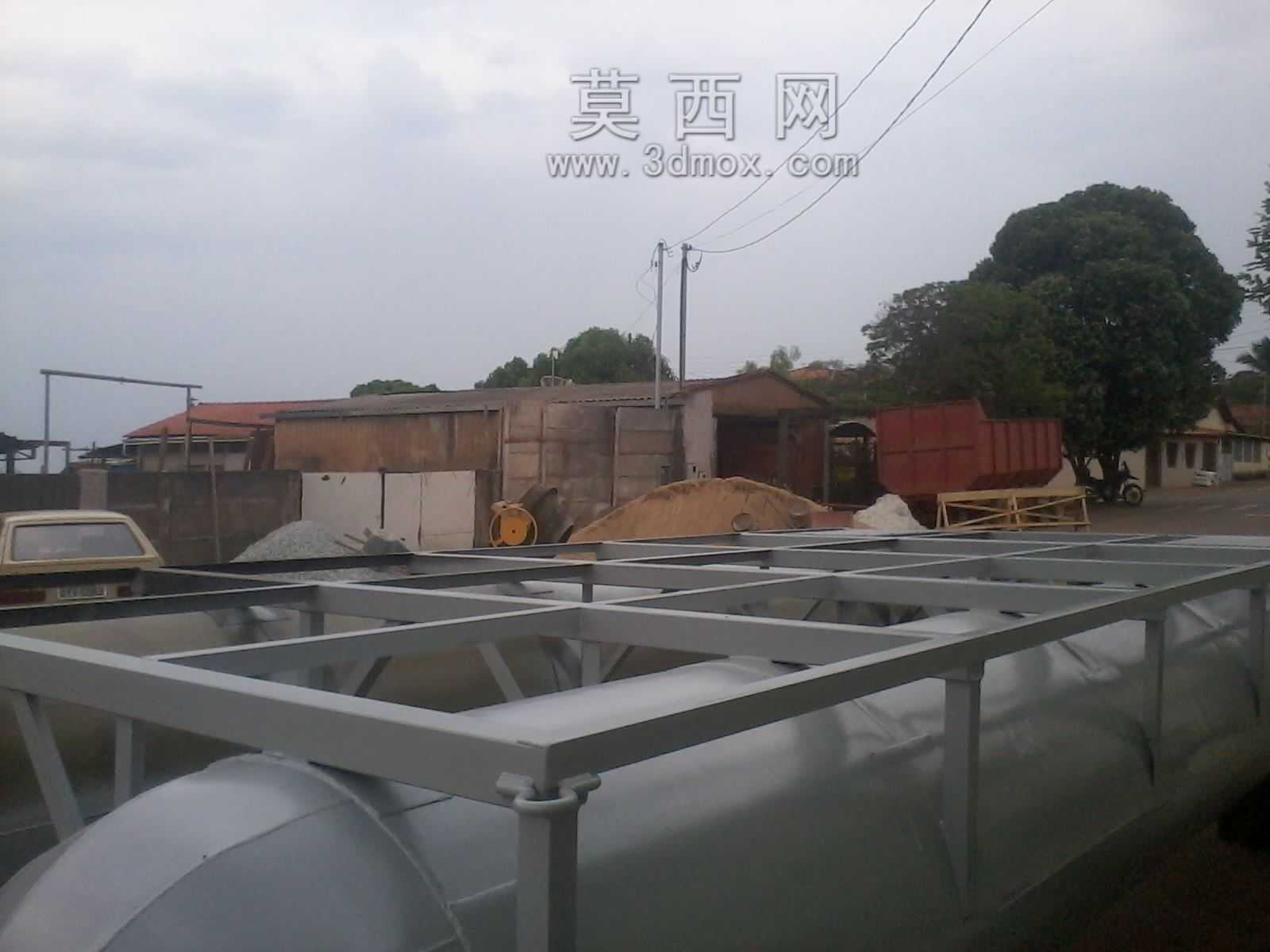

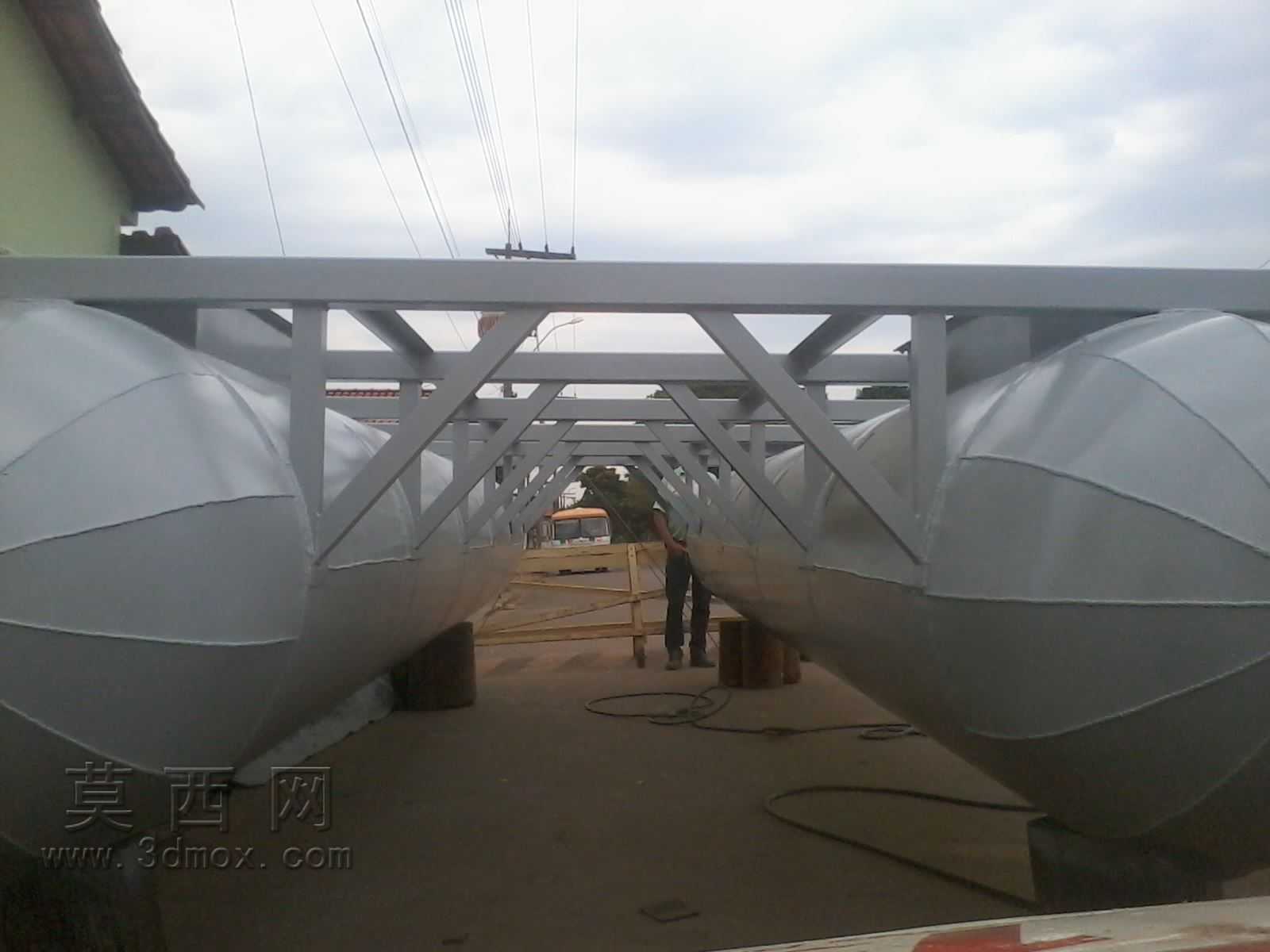

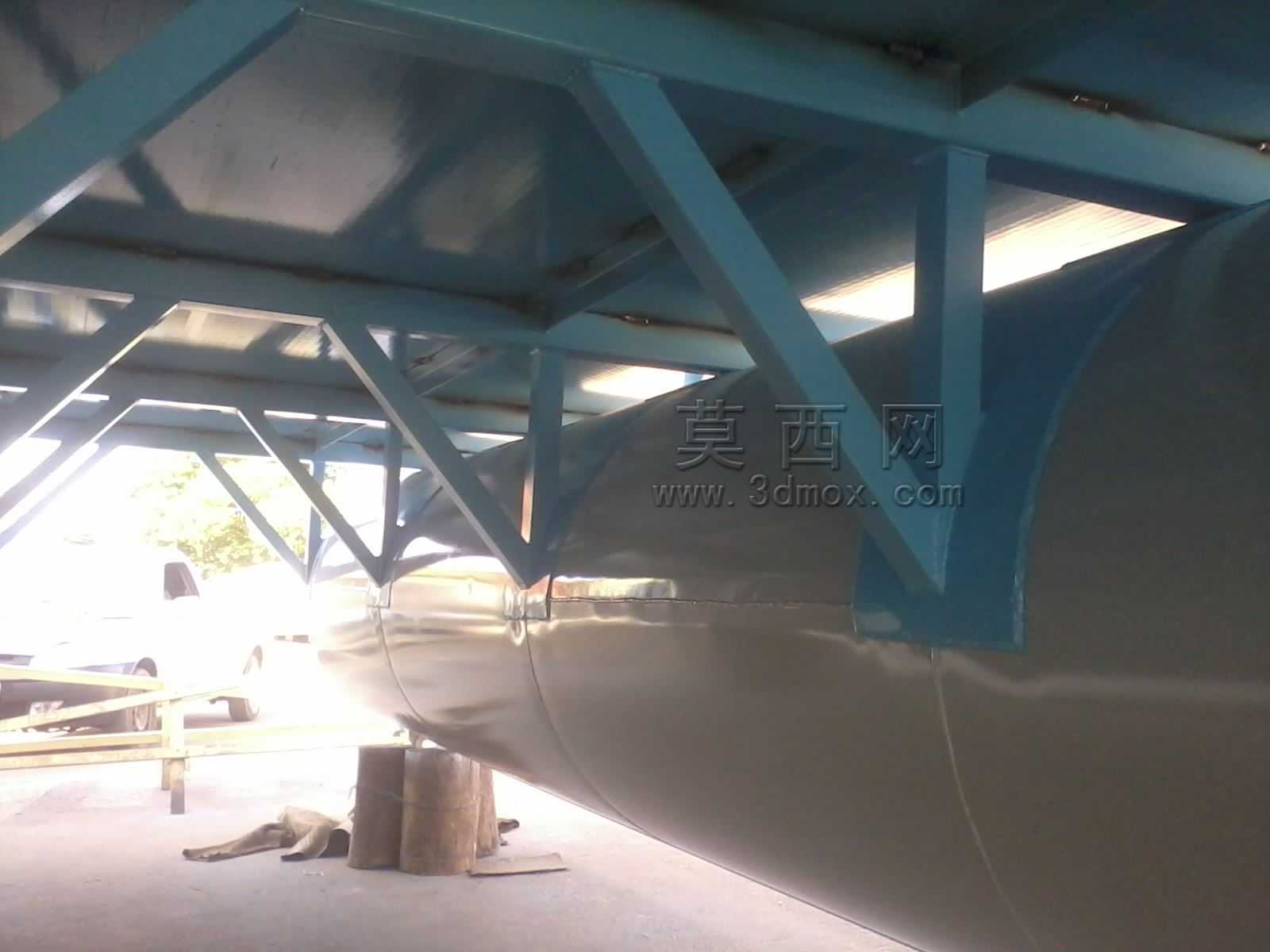

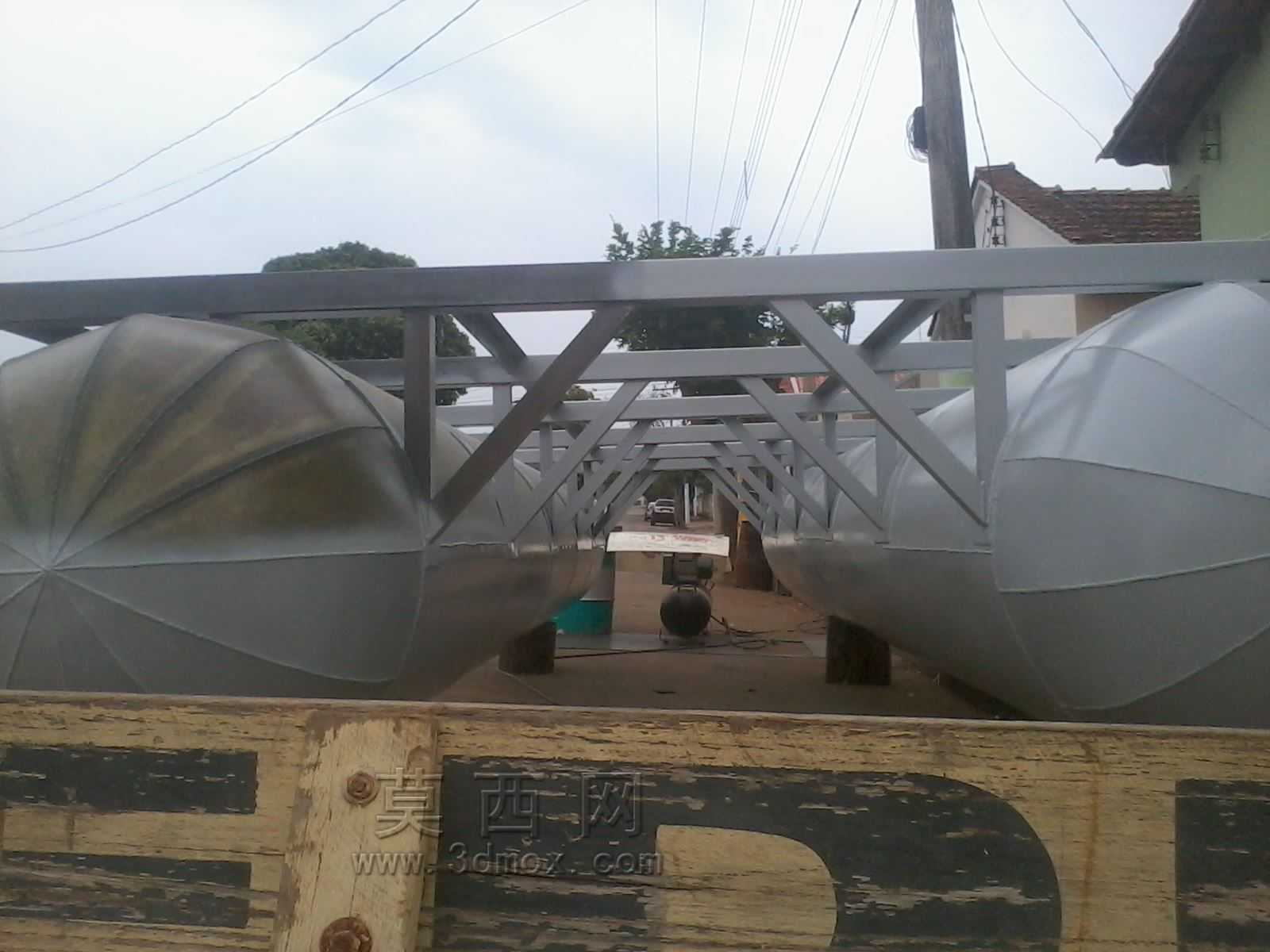

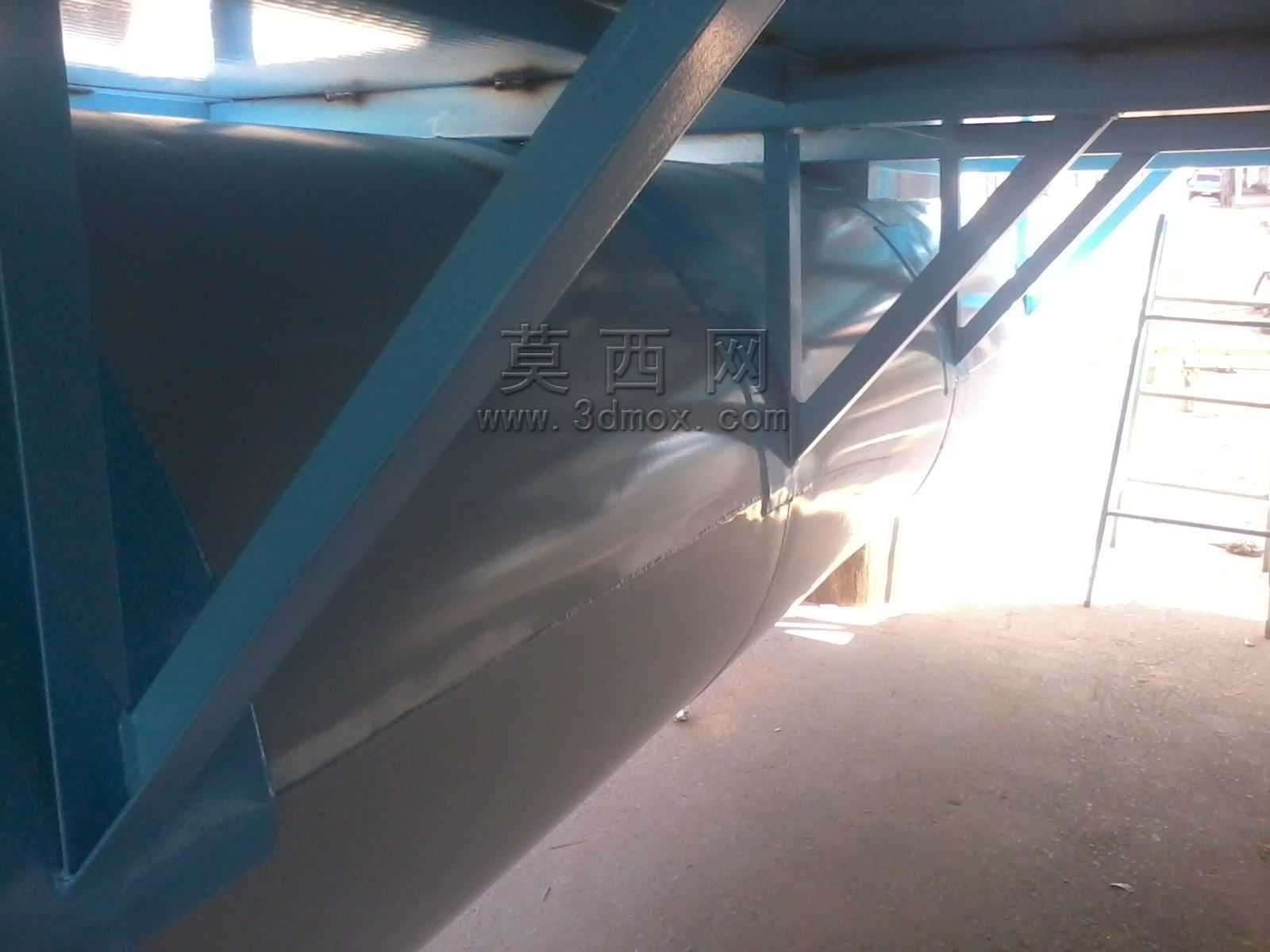

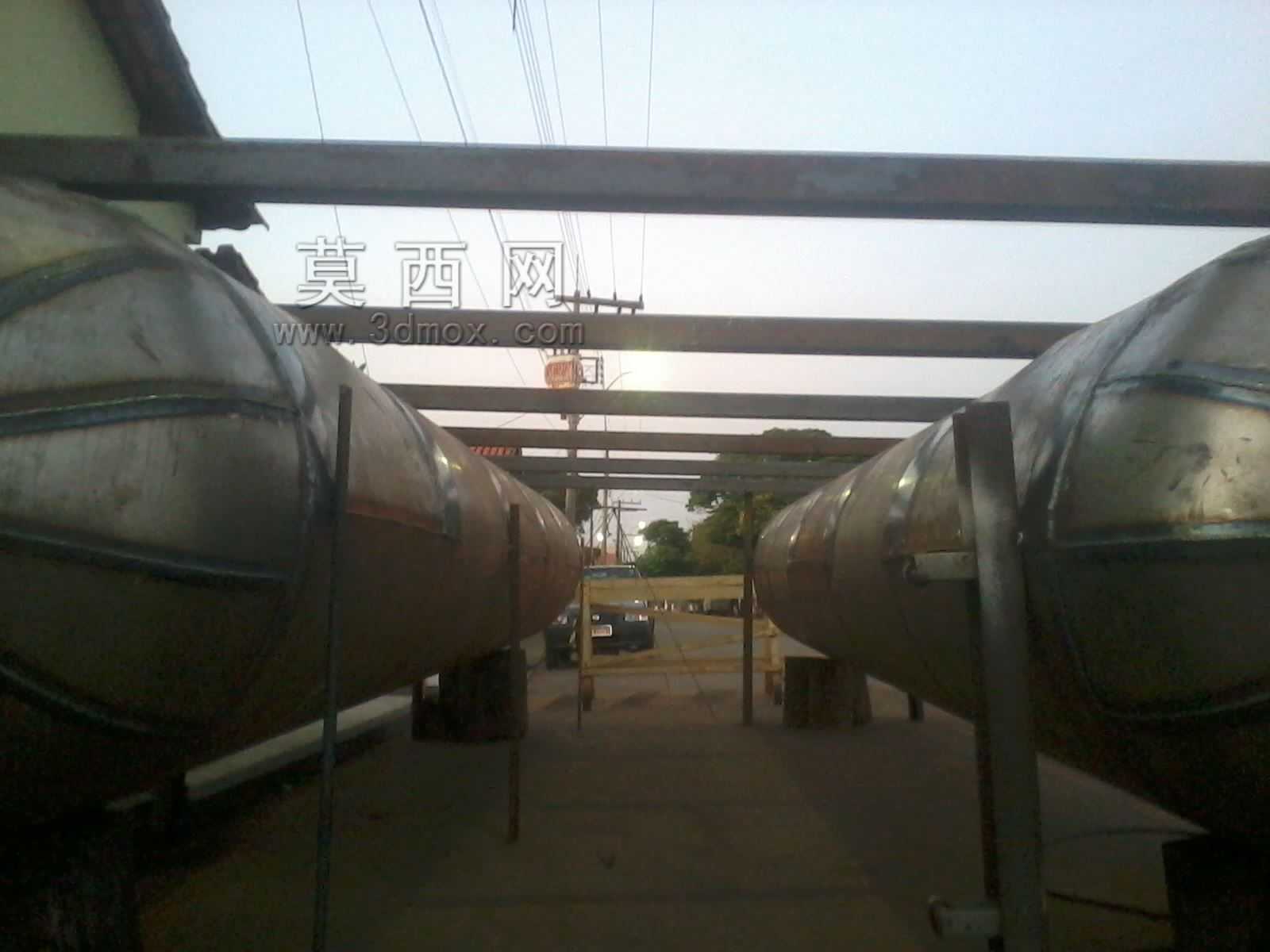

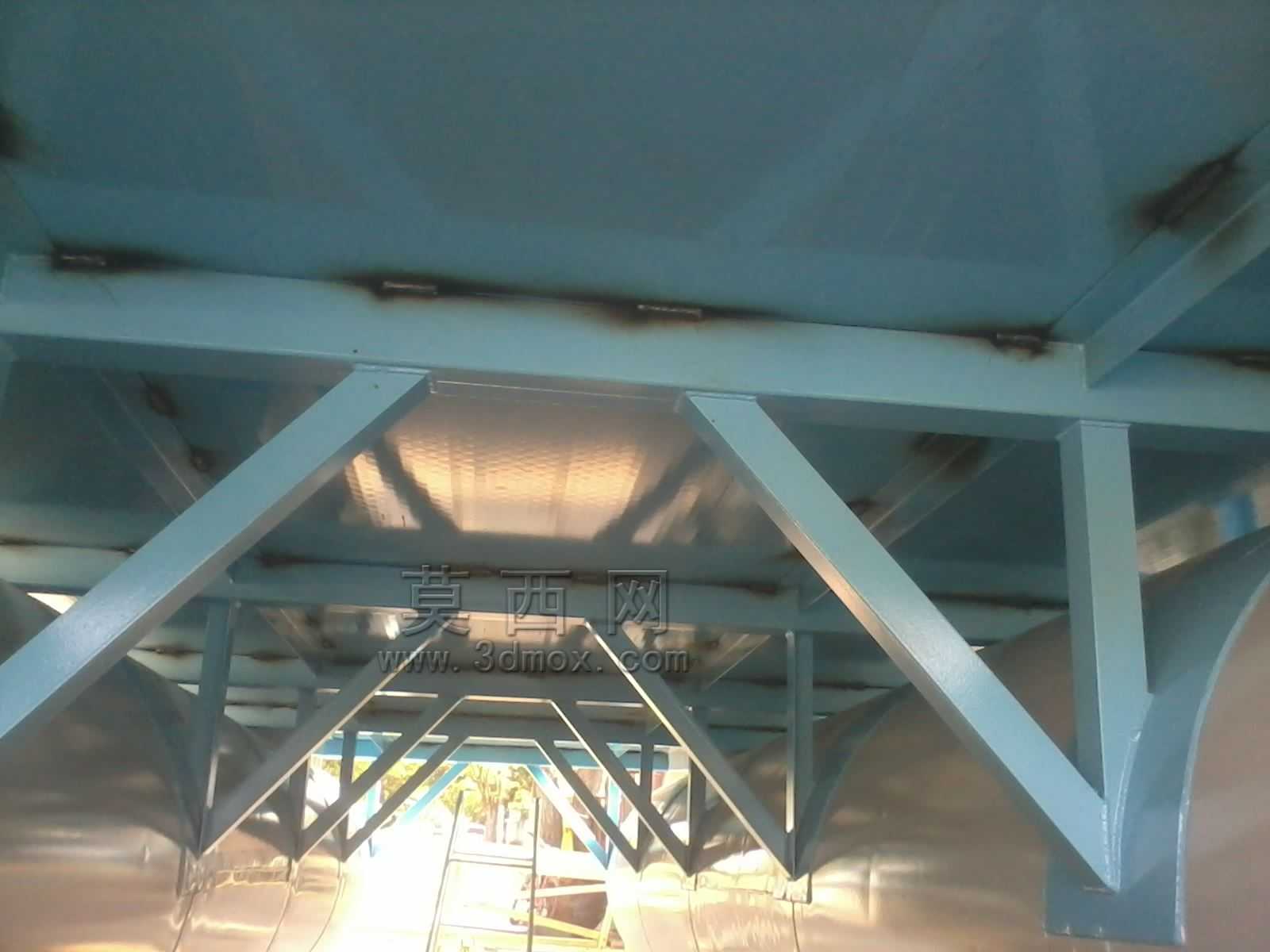

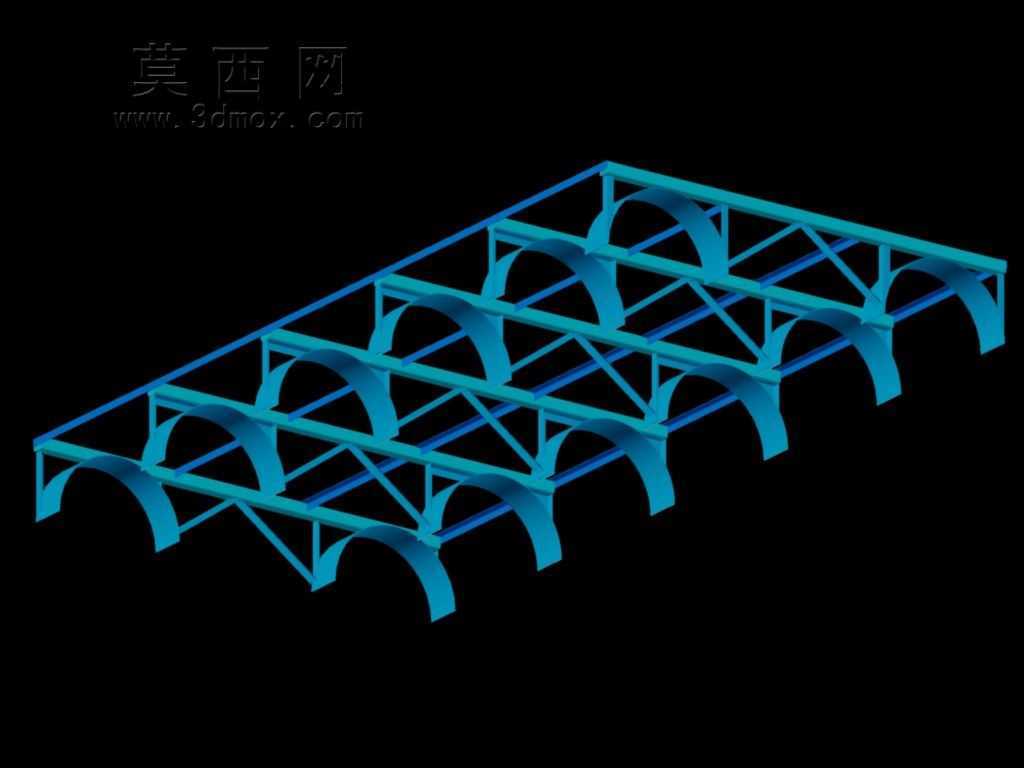

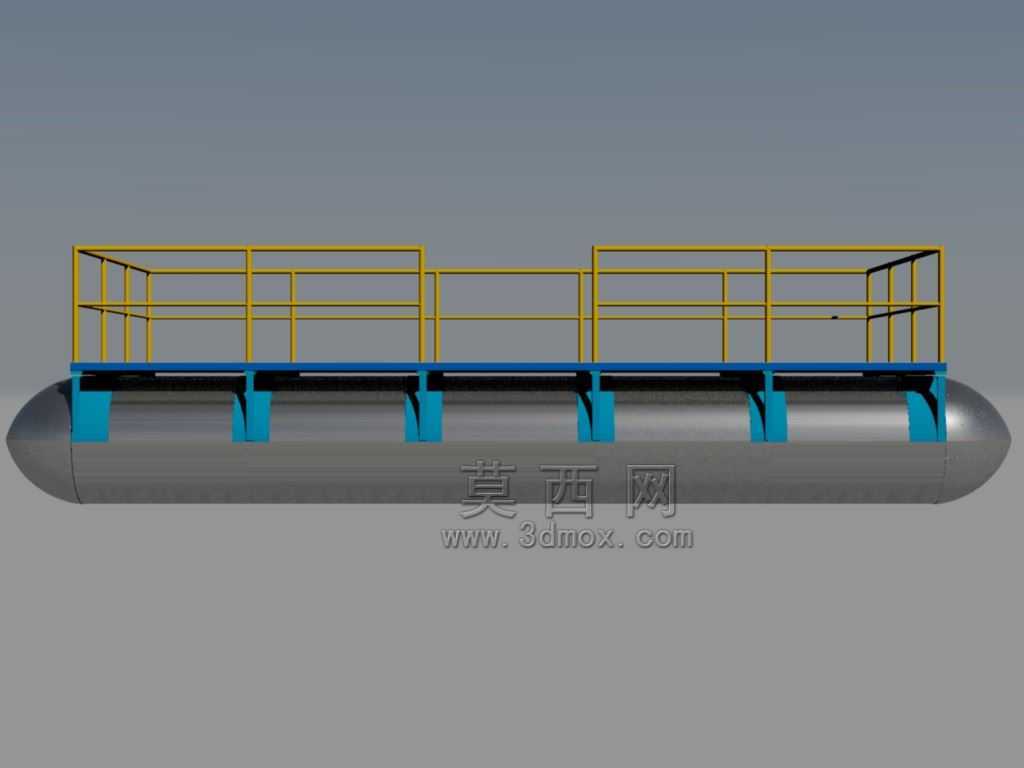

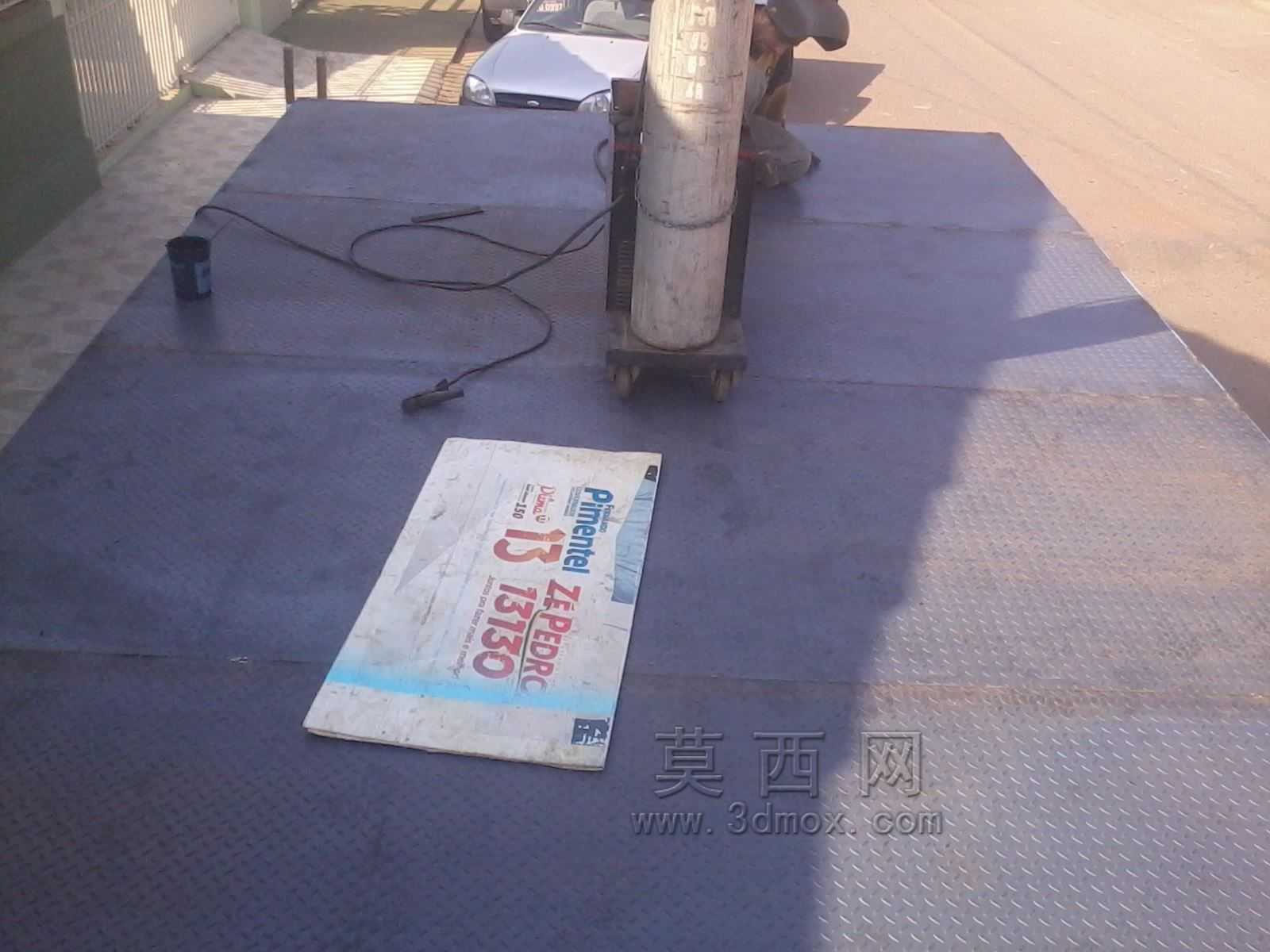

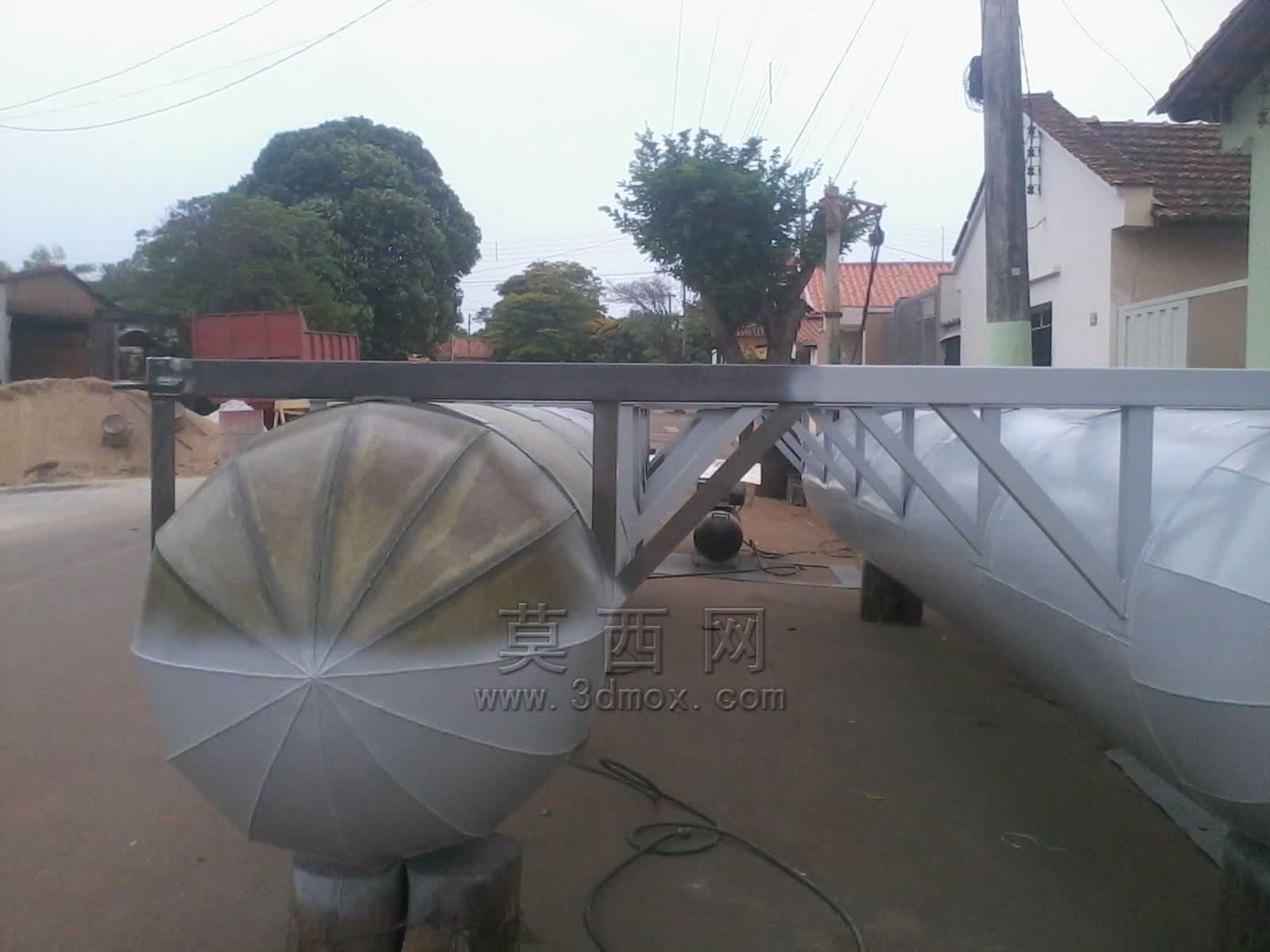

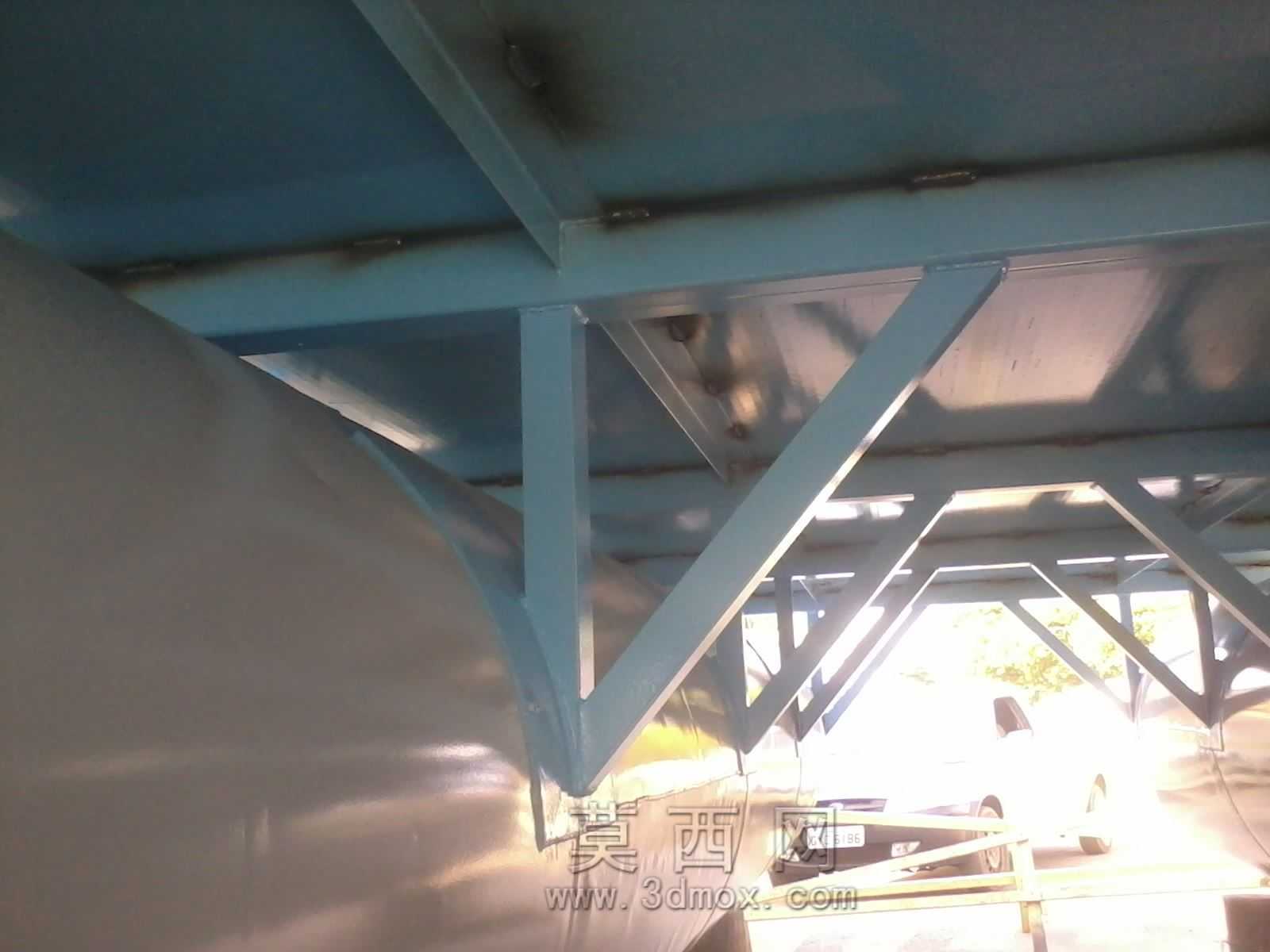

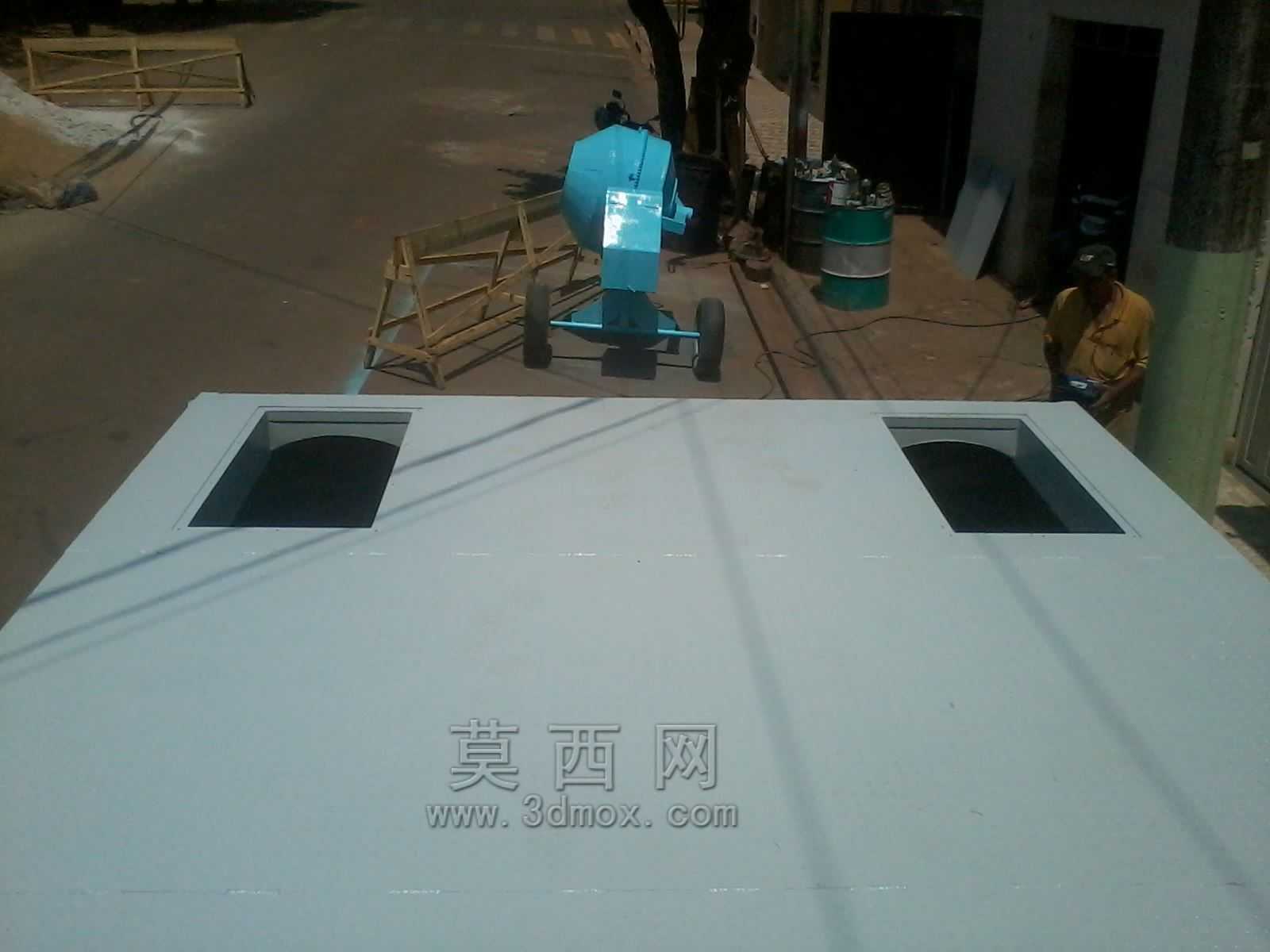

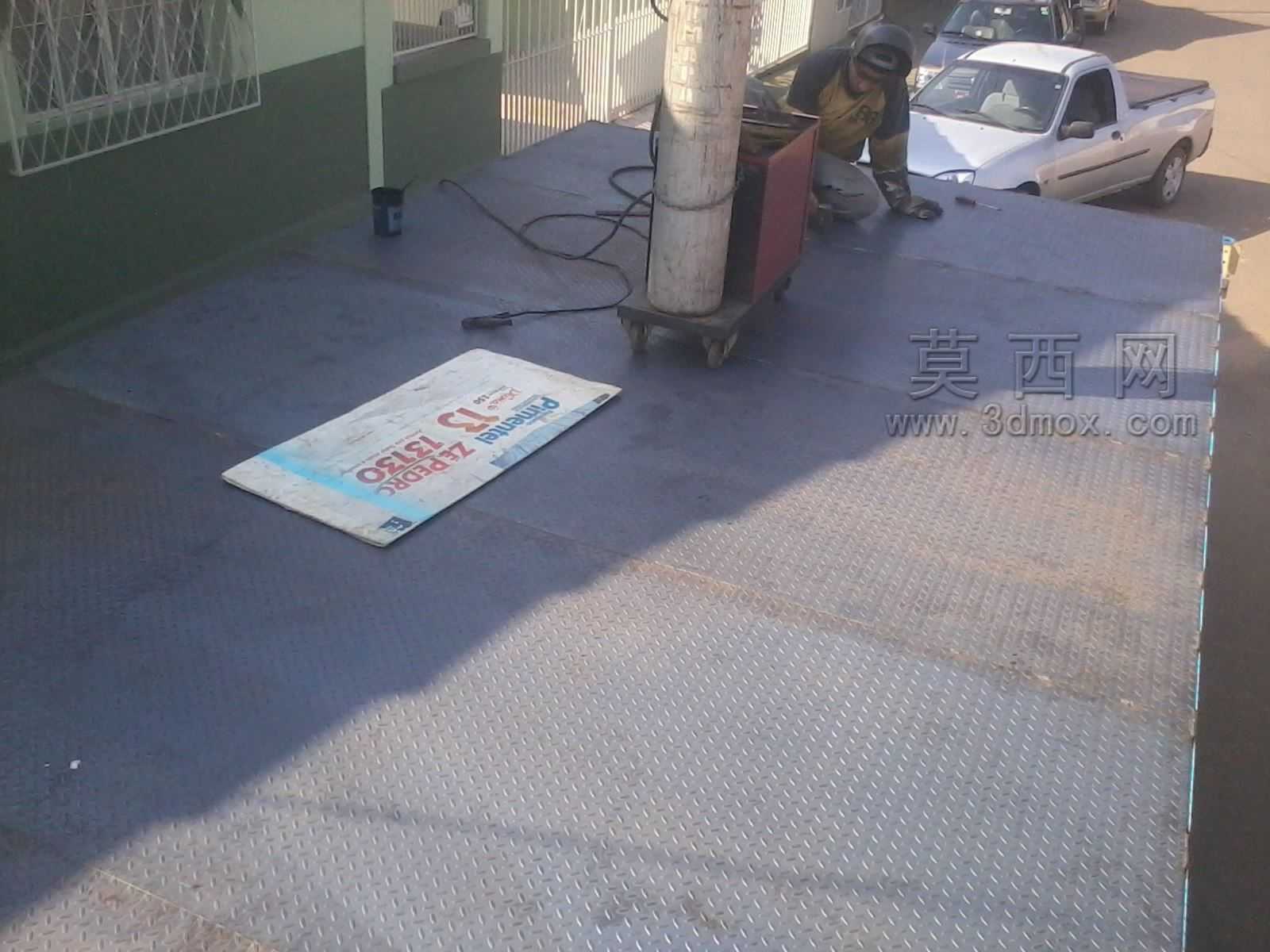

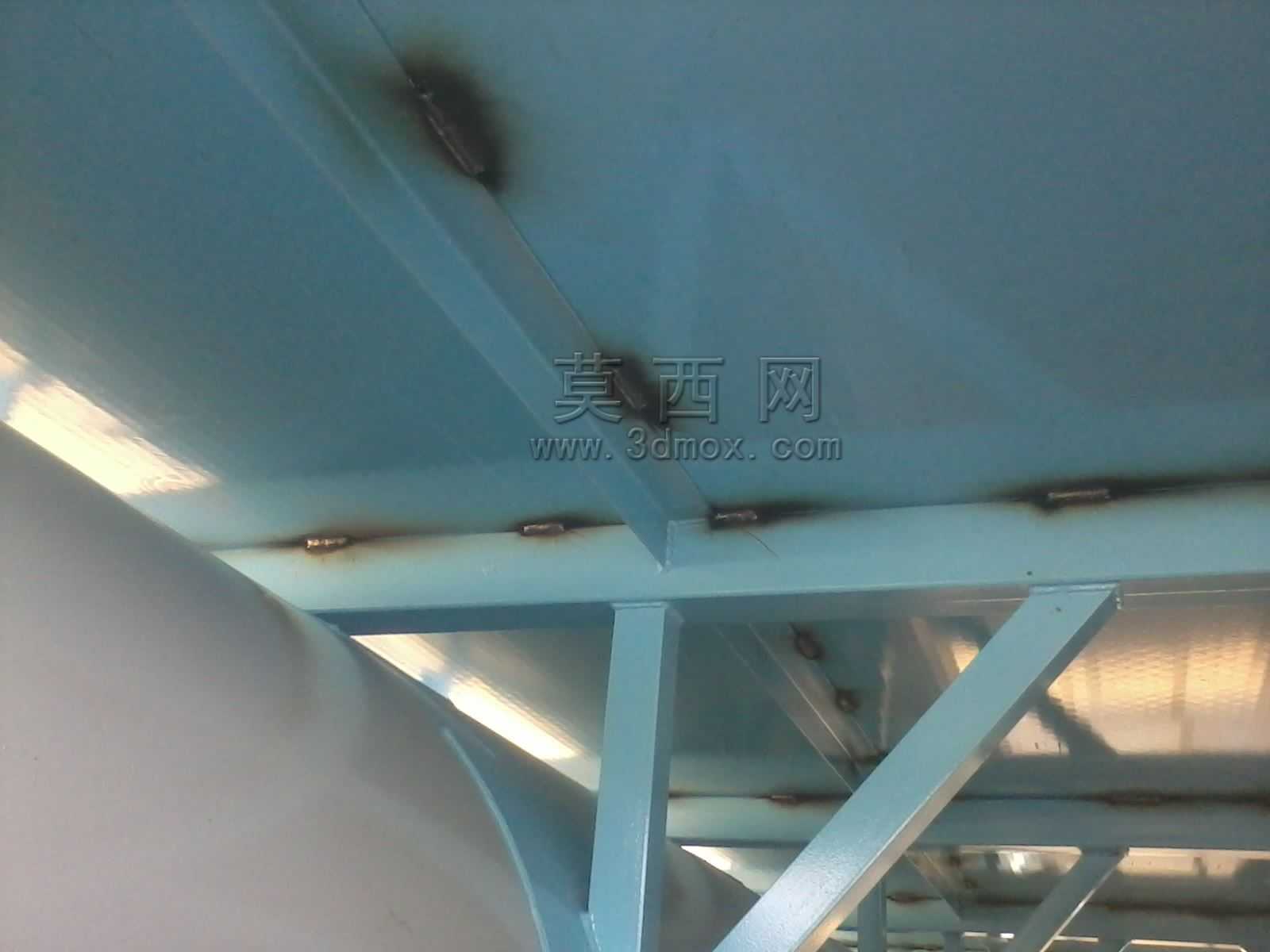

　　下层为承力主框架，直接与两侧浮体的连接支座固定，主框架中部设置三角形加强筋结构，抵消浮体随水流晃动产生的交变应力，避免框架长期受扭出现焊缝开裂的问题；上层为设备安装平台，预留泵组安装位、管道固定卡扣、输水接口安装座，平台边缘设置防护栏安装孔位，方便现场作业时加装临时防护构件。装置底部的轮式结构并非传统陆地行走轮，而是兼顾浅滩移位与水流导向的复合结构，当装置需要在近岸浅滩短距离移动时，两个大直径轮体可直接接触河床硬质底面，配合岸侧的牵引设备即可完成整体移位，无需额外调用吊装设备；当装置浮于水面作业时，轮体下半部分没入水中，轮体表面的导流结构可抵消部分横向水流的冲击力，减少装置在水面的横摆幅度，降低输水管道因晃动出现接口松脱的概率。从安装边界尺寸来看，整套装置的总宽度适配农村常见的3米宽生产路与小型农用桥的通行宽度，整体高度控制在2.2米以内，满足低压输电线路下方的安全作业距离要求，浮体的最小吃水深度仅需0.4米，可适配多数平原灌区的中小型河道、灌排沟渠的水深条件，不会出现搁浅问题。在功能设计上，装置的取水口设置在两个浮体中间的框架下方，距离河床底面的高度可通过调节安装支架进行调整，常规作业时保持取水口距离河床0.3米以上，既可以避开表层漂浮杂物，又能防止吸入底部淤泥造成泵组堵塞；输水接口采用标准法兰连接结构，可直接对接田间的硬质输水管道或者柔性消防水带，接口位置设置在平台端部，方便作业人员快速接拆管道，减少现场准备时间。

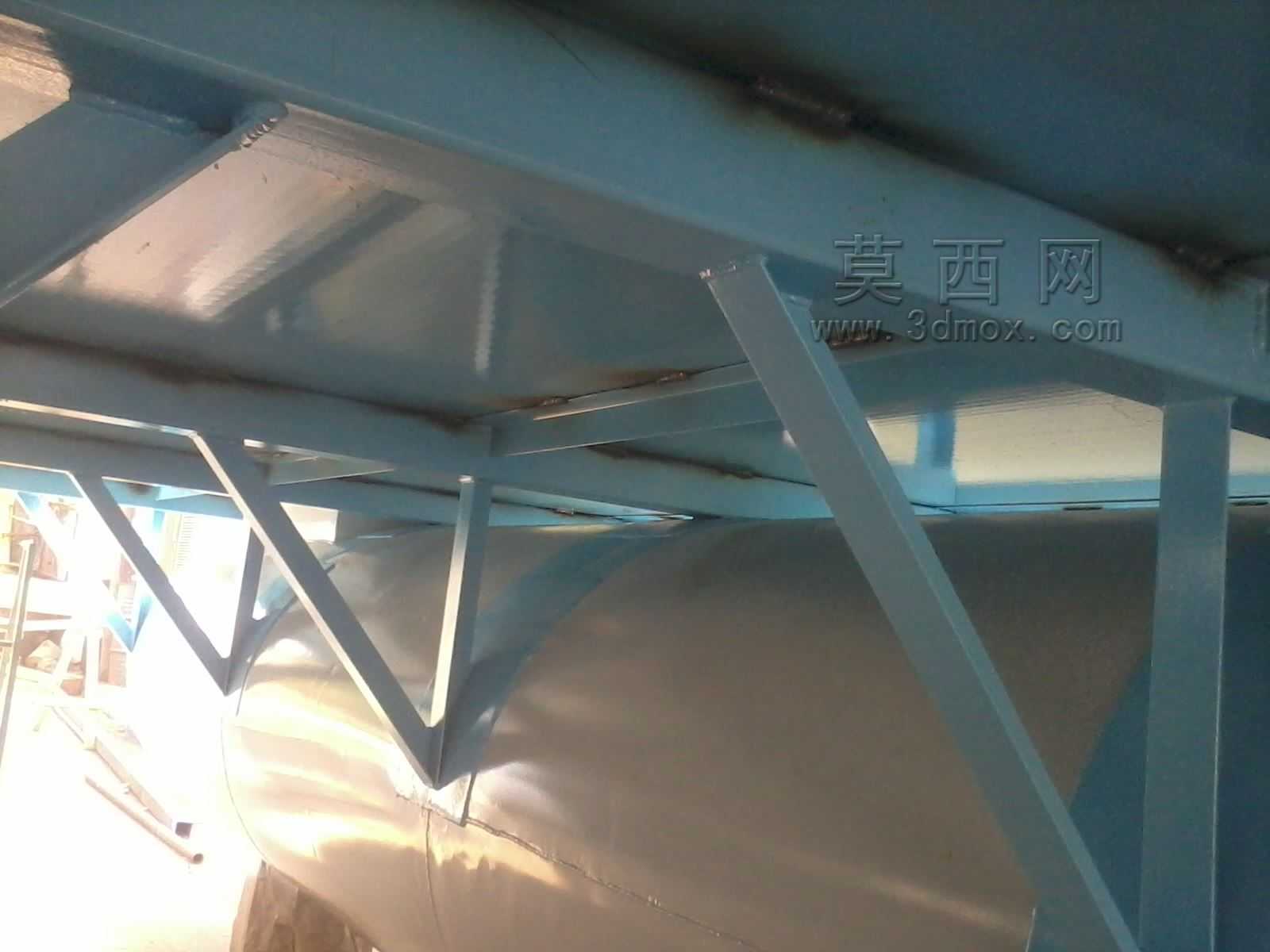

　　框架的型材选型充分考虑农用场景的耐腐蚀需求，所有钢制构件表面均做热浸镀锌处理，浮体与框架的连接位置采用橡胶减震垫隔离，减少泵组运行时的振动传递到浮体，降低长期振动导致的连接螺栓松动风险。针对河网区域常见的水草缠绕问题，轮体的辐条采用大间距圆弧过渡结构，取水口外围设置可快速拆卸的格栅护网，护网的栅条间距根据灌溉泵的通流能力匹配，既可以拦截较大的漂浮杂物与水草，又不会造成过大的进水阻力，护网采用快拆卡扣固定，作业人员无需工具即可快速拆下清理缠绕的杂物，适配田间作业的简易维护条件。整套装置的结构设计没有冗余构件，所有受力节点均经过载荷校核，浮体的浮力储备系数取1.8倍额定载重，即使单侧浮体出现轻微渗漏，剩余浮力也可支撑整套装置漂浮至岸边，

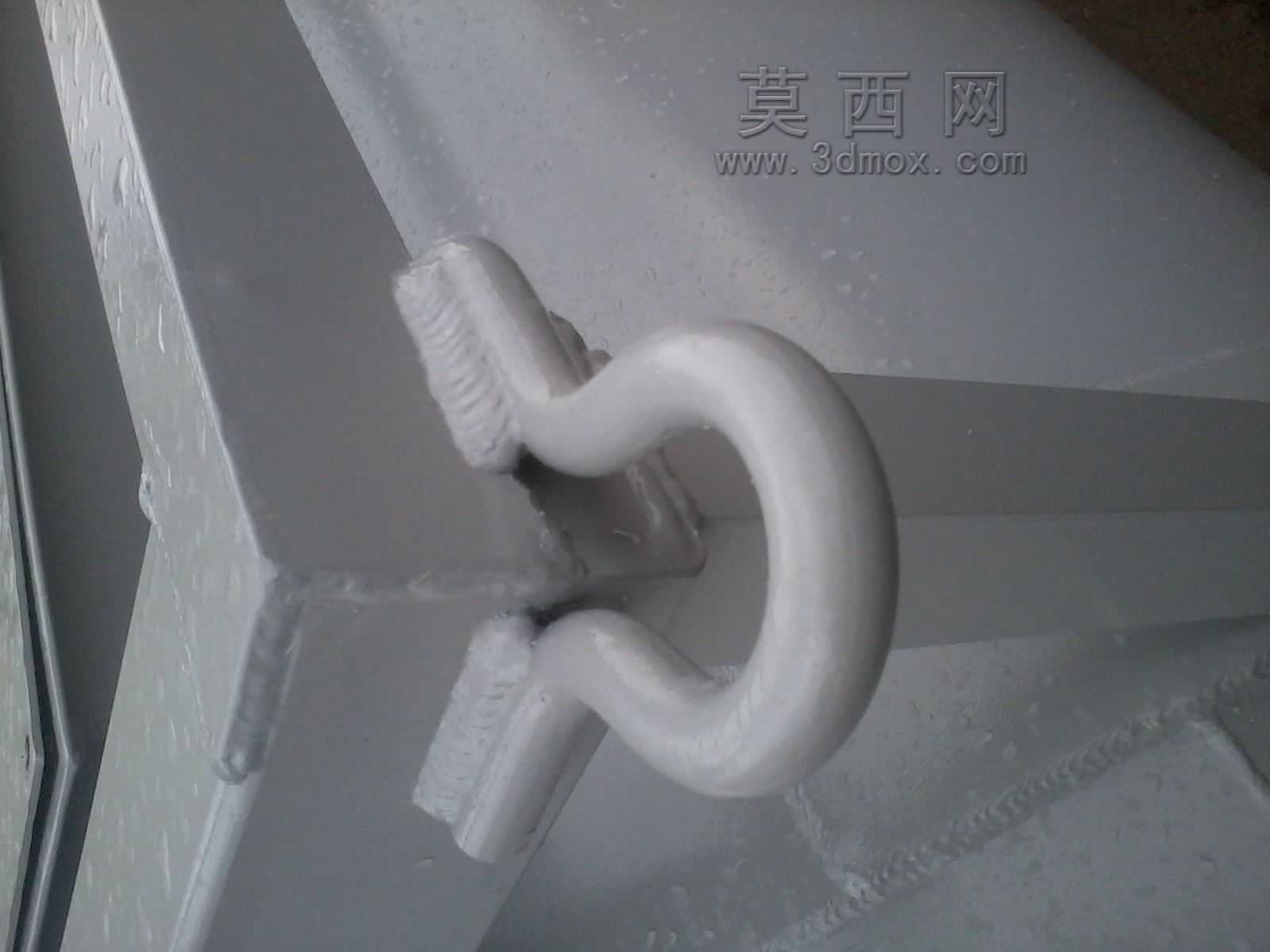

　　避免设备沉河的风险；轮体的轴系采用防水密封轴承，无需频繁加注润滑脂，可适应长期浸水的作业环境，轴承座位置设置防尘密封盖，防止水中的泥沙进入轴承造成磨损卡滞。在实际作业场景中，这套装置无需修建固定的泵站基础，到达作业点位后仅需将装置推入水中，连接好输水管道与泵组供电线路即可启动取水，作业完成后可直接牵引至岸边存放，或者牵引到下一个作业点位，相比传统的固定泵站，大幅降低了临时灌溉的设备投入成本，也解决了小型灌区固定泵站维护成本高、利用率低的问题。针对不同河道的水流速度差异，框架上预留了锚绳固定点，作业时可在四个角点连接锚绳固定到岸侧的锚桩上，根据水位变化随时调整锚绳长度，确保取水口位置始终保持在合适的水深区域，不会因水位涨落导致取水口露出水面或者扎入淤泥。
