萨伏纽斯风轮驱动风力小车教学演示装置

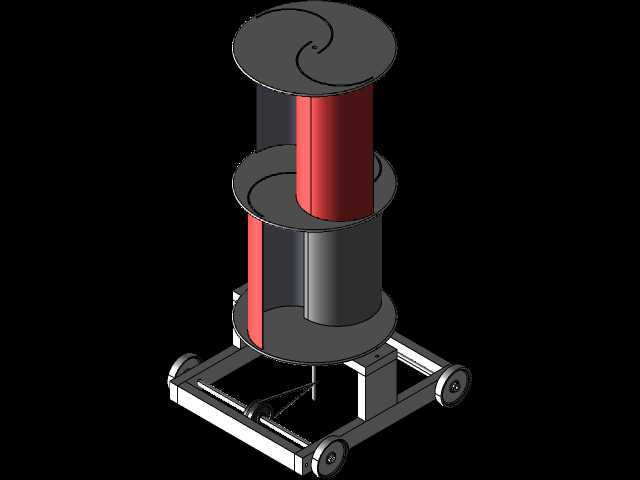

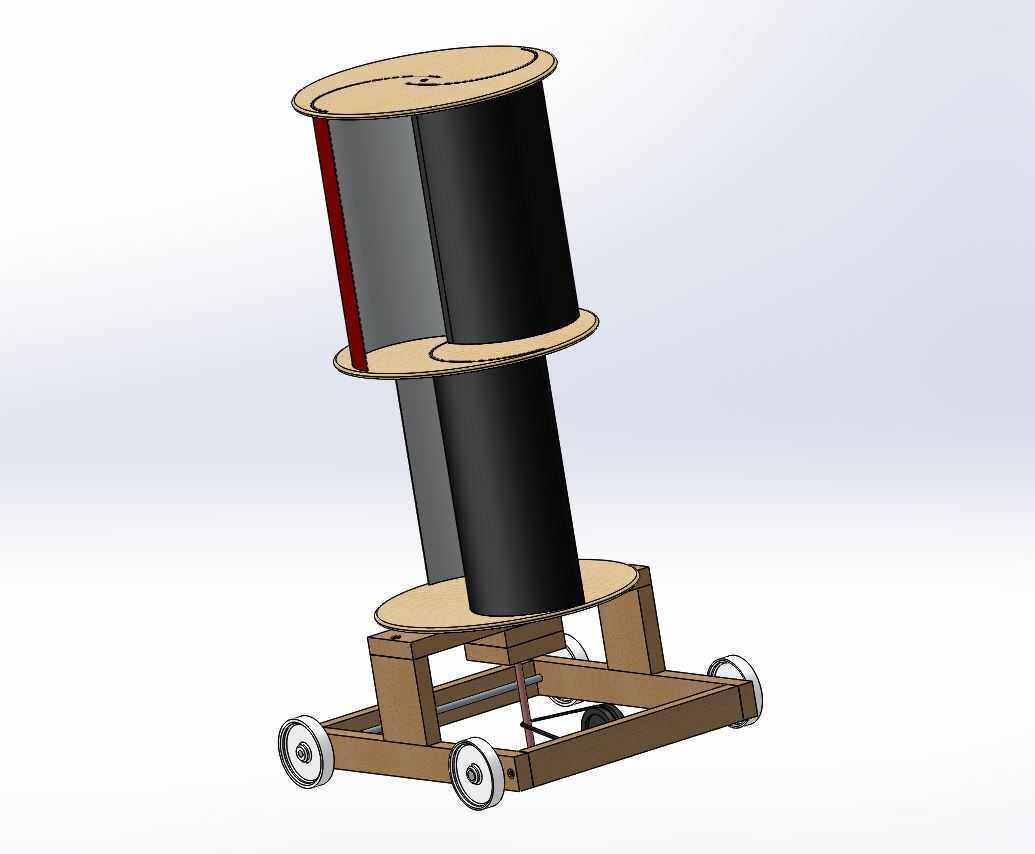

　　这款装置采用垂直轴萨伏纽斯风轮作为动力输入部件，区别于常见的水平轴风力驱动结构，萨伏纽斯风轮无需对风装置，在任意来风方向下均可获得启动转矩，对于教学演示场景而言，能够大幅降低演示环境的限制，无需调整装置朝向即可完成风能到机械能的转换演示。风轮部分采用双叶片错位布置结构，上下端设置圆形挡流板，能够减少叶片端部的气流绕流损失，提升风轮在低风速下的启动性能，风轮叶片采用半圆柱曲面构型，曲面的凹面承接来风推力，凸面利用气流绕流形成的压差辅助转动，整体风轮通过中心立轴与下方车架的传动结构连接，立轴与车架连接处设置滑动轴承支撑，减少转动过程中的摩擦阻力，保证风轮的转动效率。车架部分采用木质型材搭建框架结构，整体为矩形承载布局，

　　框架上方设置风轮安装平台，平台通过立柱与底部车架连接，保证风轮的安装高度处于来流不受车轮及车架遮挡的区域，避免车架结构对来风造成扰流影响风轮做功。底部行走部分采用四个脚轮作为行走轮，前轮为转向随动轮，后轮通过传动机构与风轮立轴连接，风轮转动产生的转矩通过锥齿轮组换向，将垂直方向的转动转换为后轮轴的水平转动，进而驱动整车行进，传动路径中未设置变速结构，能够直观展示风能驱动车轮转动的完整动力传递过程，便于学习者理解能量转换的逻辑。从安装边界来看，风轮的最大回转直径小于车架的宽度尺寸，保证装置行进过程中风轮不会与周边障碍物发生剐蹭，整车的重心位于车架几何中心偏下位置，风轮的重量通过中心立轴传递到车架中部的承载梁上，

　　避免行进过程中出现侧翻风险。在实际教学应用场景中，该装置可用于中小学科学课、大学工程导论课程的能量转换演示，通过直观的机械运动展示风能捕获、机械能传递、行走驱动的完整流程，学习者可通过调整风轮叶片的遮挡面积、改变来风风速，直观观察不同工况下小车的行进速度变化，理解风能利用的基本原理。结构设计上未采用复杂的精密零部件，所有构件均为易加工的常见型材与标准件，便于教学场景下的拆装与二次改造，学习者可在基础结构上自行加装测速模块、风向调整结构，拓展更多实验内容。风轮与车架的连接采用可拆卸式设计，拧松立轴的固定紧固件即可将风轮整体拆下，方便收纳与运输，车轮与轮轴之间采用间隙配合，轮轴固定在车架上，车轮可绕轮轴自由转动，

　　减少行走过程中的滚动阻力。传动部分的锥齿轮采用工程塑料材质，运转噪音小，无需额外润滑即可满足教学演示的低负载运转需求，不会因为长期闲置出现锈蚀卡滞的问题。整体结构没有冗余的装饰部件，所有构件均服务于风能驱动行走的核心功能，从风轮的挡流板尺寸到车架的横梁间距，均围绕降低风阻、减少传动损耗、提升结构稳定性的目标设计，比如风轮上下挡流板的直径略大于叶片回转直径，能够约束气流沿叶片轴向的流动，避免气流从叶片端部逃逸，提升风轮的风能捕获效率；车架的横梁采用等间距布置，既保证了框架的结构强度，又不会因为过多的杆件增加整车重量，增大行走阻力。
