人体工学握柄按动式圆珠笔三维结构设计

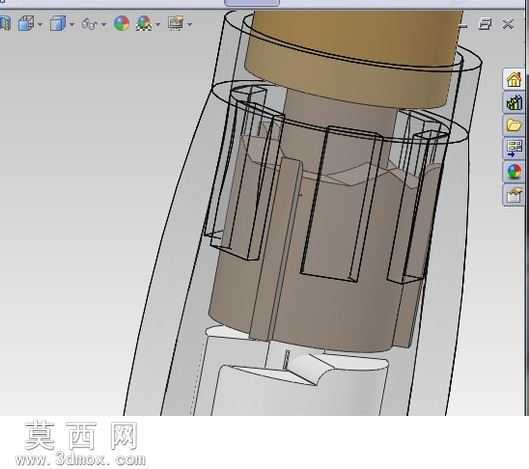

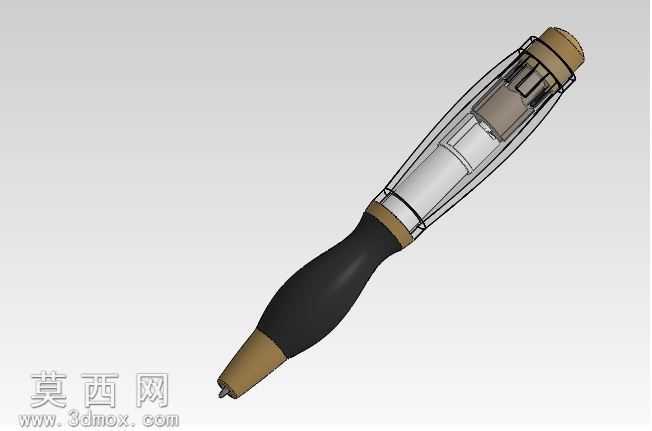

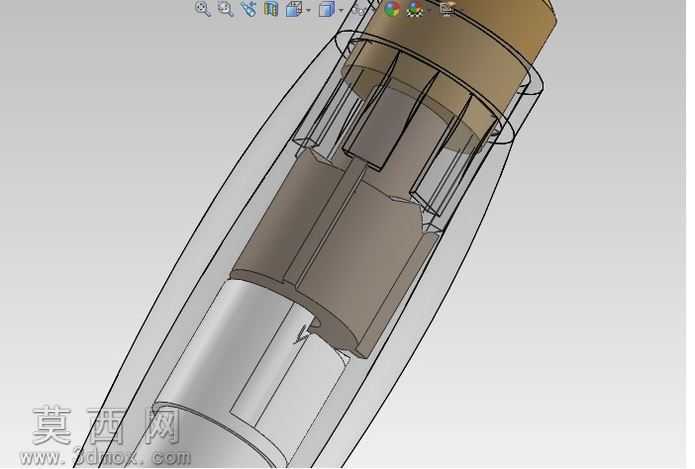

该三维模型为按动式圆珠笔的完整结构设计，建模过程采用SolidWorks完成全参数化搭建，从笔芯、按动机构、笔身壳体到握柄、笔帽端盖均实现独立零件建模与整机装配约束，各部件间的配合间隙、运动行程均按照真实文具生产的公差标准设定，可直接用于结构验证与开模参考。渲染阶段采用Keyshot完成材质与光影调试，笔身中段的透明外壳采用高透PMMA材质，调整折射参数为1.49以匹配亚克力材料的光学特性，可清晰展示内部的笔芯仓、弹簧卡位与按动锁止结构；握柄部分采用哑光软胶TPR材质，设置细微的磨砂纹理粗糙度，还原软胶握套的亲肤触感，同时通过曲面建模打造符合人体工学的收腰弧度，贴合日常书写时的手指握持姿态，降低长时间书写的疲劳感；金属笔夹、笔尖金属护管采用拉丝不锈钢材质，调整金属反射强度与拉丝纹理方向，还原金属配件的精致质感；笔端的按动帽采用浅棕哑光ABS材质，与握柄的金属装饰环形成色彩呼应，整体外观简约协调。结构设计上，还原了经典按动笔的棘轮锁止机构，建模时精准还原了按动头的棘齿角度、弹簧的压缩行程与笔芯的伸缩距离，装配体可实现按动出芯、再次按动收回的完整运动仿真，透明笔身的设计既可以直观展示内部的机械运作逻辑，也为后续的外观改款预留了充足的设计空间，可通过替换笔身外壳的曲面、调整配色快速衍生不同风格的笔款产品。建模过程中对所有圆角、拔模斜度均做了生产适配处理，避免出现壁厚不均、无法脱模的结构问题，各零件的拆分逻辑符合文具行业的常规装配流程，兼具展示价值与实用生产参考价值。
