双翅结构流体叶轮精密机械设计

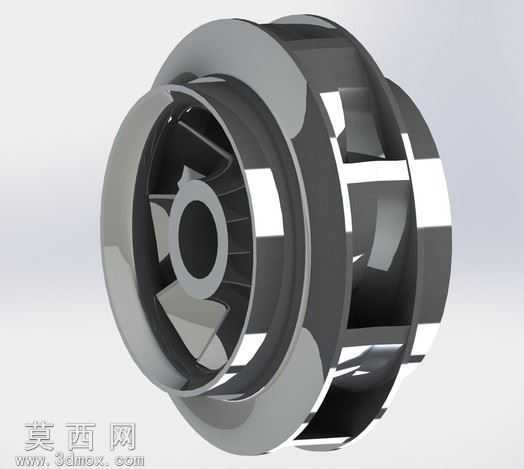

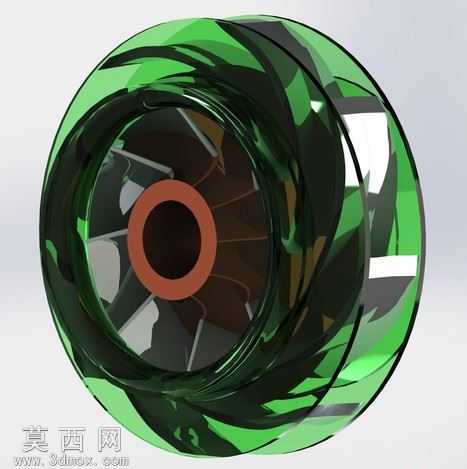

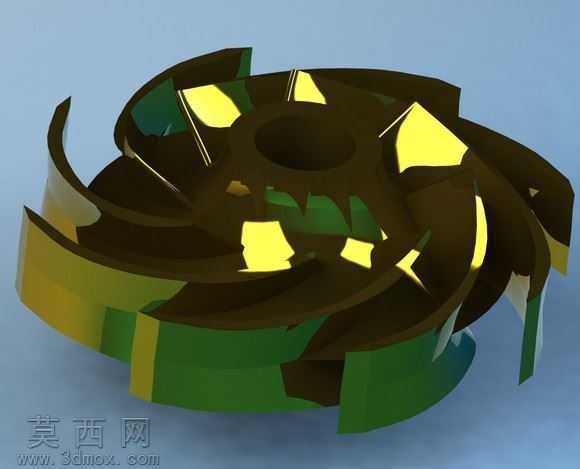

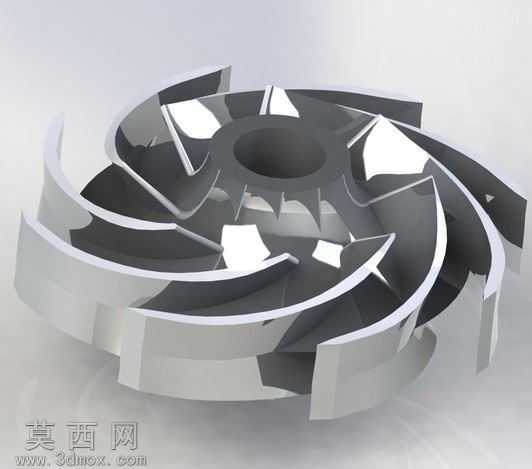

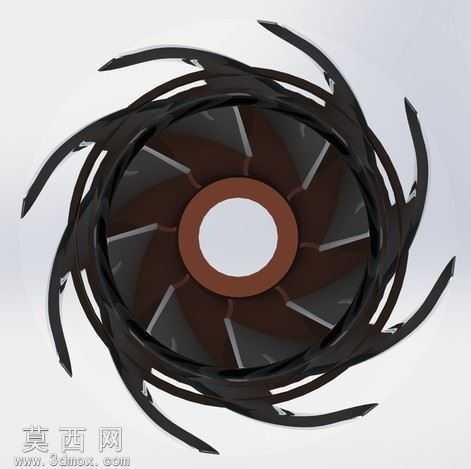

本作品为双翅结构流体叶轮的三维建模设计，整体采用回转体对称式结构布局，建模过程依托三维参数化设计软件完成，首先以中心轴孔为定位基准，绘制叶轮的径向截面轮廓草图，通过回转特征生成叶轮的基体轮盘结构，轮盘边缘做了圆弧过渡处理，可有效降低流体流经时的边界阻力，减少运行过程中的涡流损耗。在叶片结构设计上，采用双翅式扭曲叶片构型，每一片叶片都通过空间曲线放样生成，叶片型线经过流体力学适配优化，从轮盘中心向边缘平滑过渡，叶片与轮盘的衔接位置做了圆角加厚处理，既保证叶片与基体的连接强度，也能避免应力集中问题，提升部件长期运行的结构可靠性。材质渲染阶段，为模型赋予了抛光金属材质，模拟不锈钢精密加工后的表面质感，调整材质的反射参数与粗糙度参数，还原金属部件在工业光照环境下的真实光影效果，清晰呈现叶片的曲面弧度、轮盘的台阶结构以及中心轴孔的定位特征。结构设计上，中心轴孔设置了定位卡槽结构，可与动力输出轴实现精准周向固定，避免叶轮高速旋转时出现打滑移位问题；轮盘背部设计有环形定位凸台，可与泵体或汽轮机腔体的安装位精准配合，保证装配同轴度，降低运行时的径向跳动。设计过程中重点考量了叶轮的流体通过性能，双翅叶片的排布角度经过反复调整，可在旋转过程中高效带动流体介质获得动能，同时兼顾结构动平衡性能，对称式的叶片布局可抵消高速旋转时的离心力偏移，降低设备运行时的振动与噪音。模型的所有结构特征都保留了可编辑参数，可根据实际使用场景的流量、压力需求调整叶片数量、扭曲角度、轮盘直径等参数，适配不同功率的泵类、汽轮机类流体设备的使用需求，整体建模精度满足工业级生产加工的图纸导出要求，可直接用于后续的工程分析、样机加工以及装配验证环节。
