双轴木质栏板货运拖挂车厢结构设计

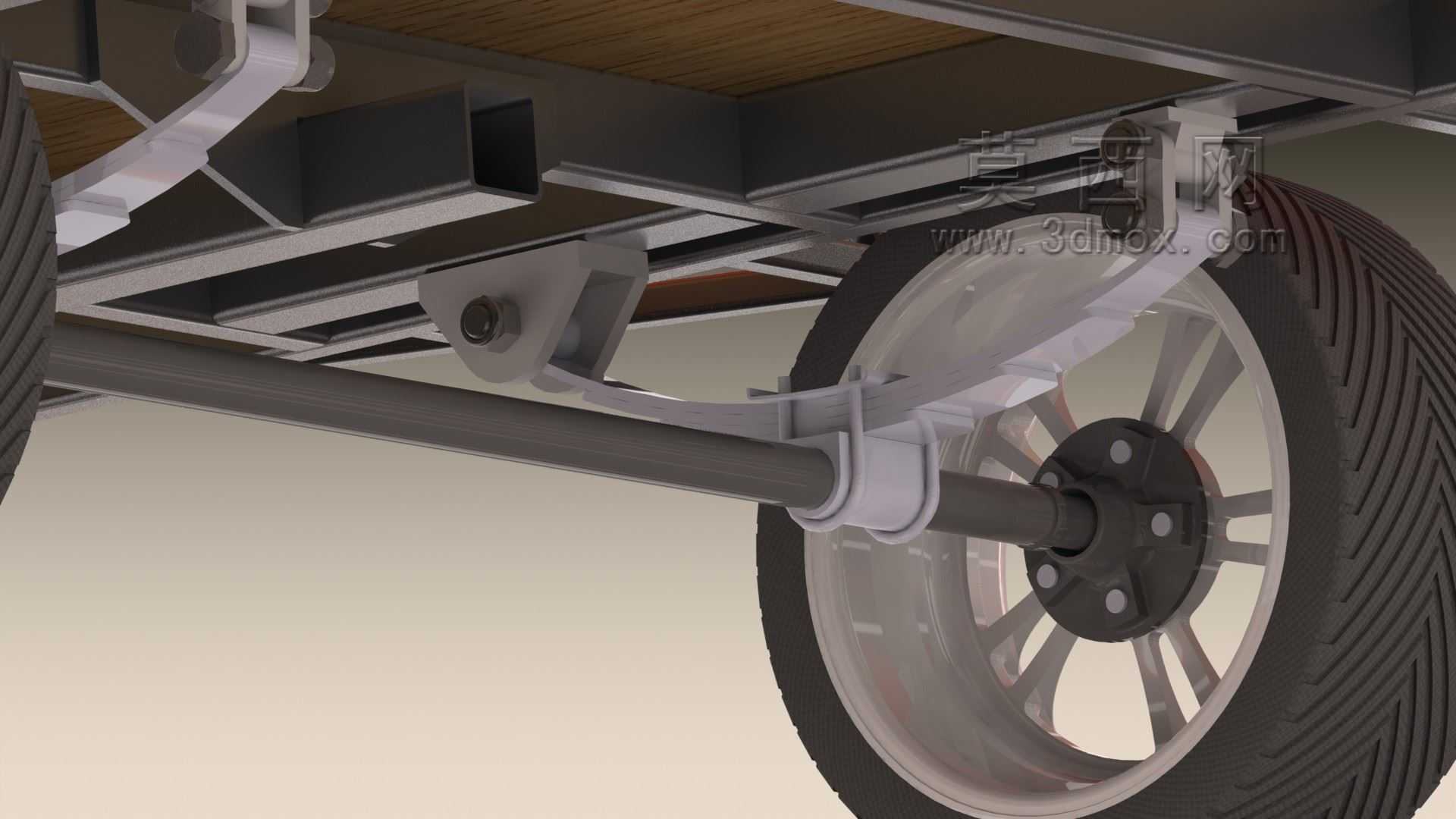

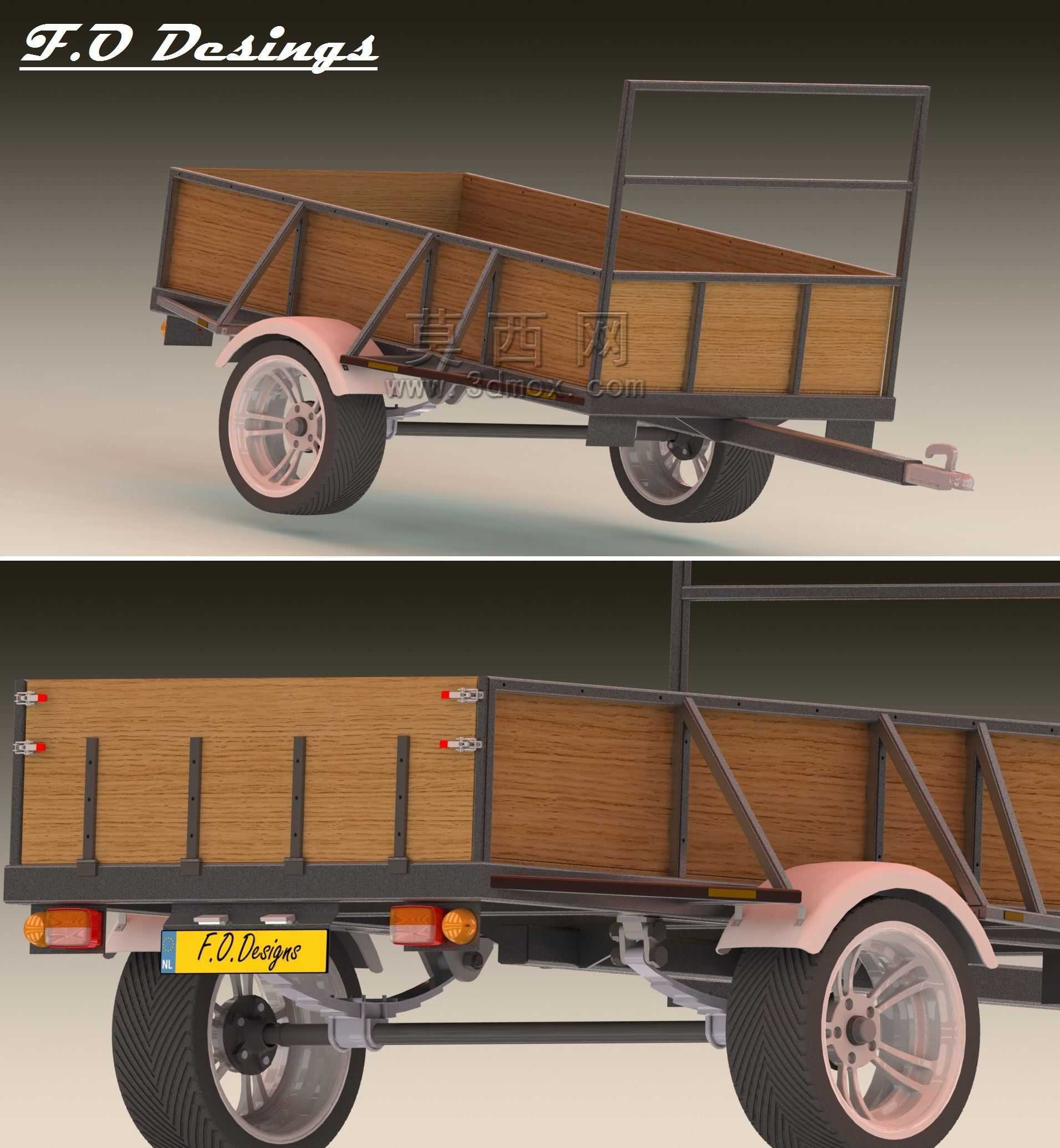

　　该拖挂设备主要适配轻型乘用车、小型农用机具的牵引接驳需求，常见于城郊零散货运、农场农资转运、小型工程现场短距离物料搬运场景，额定承载状态下整备自重约400公斤，可满足日常轻载货物的转运需求，无需大型牵引车辆即可完成接驳使用，适配非铺装乡村路面、城市支路等多种通行场景。从结构设计逻辑来看，整体采用框架式承载结构，底盘主纵梁采用矩形截面型钢焊接成型，横梁按等间距排布承担货厢底板的载荷传递，轮轴位置设置加强斜撑结构，将货厢垂向载荷均匀分散至两侧悬架与车轮位置，避免局部应力集中导致的车架变形。货厢栏板部分采用金属框架内嵌木质板材的组合结构，金属框架承担栏板的侧向抗冲击载荷，木质板材则降低货厢自重，同时避免货物与金属硬接触产生的磕碰损伤，

　　栏板侧边设置快拆式锁止结构，可根据装卸需求快速放倒侧栏板，方便大件货物从侧面完成装卸作业，无需仅从尾门位置搬运，大幅提升零散货物的装卸效率。牵引连接端采用标准球形牵引座结构，适配多数民用轻型牵引装置的安装接口，连接位置设置缓冲阻尼结构，可吸收起步、制动过程中的纵向冲击载荷，避免牵引端硬连接产生的冲击力传递至车架导致焊缝开裂。行走部分采用双轴四轮布局，单轮匹配民用乘用车标准轮毂与橡胶轮胎，轮拱位置设置弧形金属挡泥板，阻挡行驶过程中车轮带起的泥水、碎石飞溅至货厢区域，尾部设置标准反光标识与示宽灯安装位，满足道路通行的安全标识要求，尾灯线路沿底盘纵梁内侧走线，通过防水接插件与牵引车辆的灯光系统连接，避免行驶过程中线路被碎石剐蹭破损。

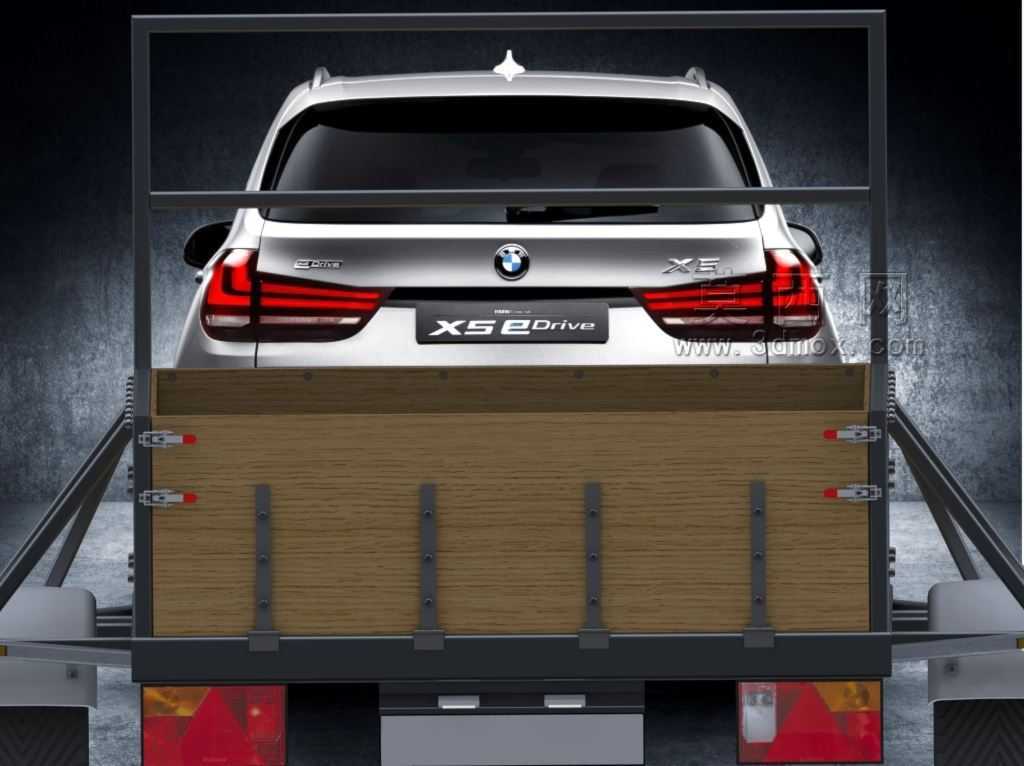

　　货厢底板采用多层实木板材铺设，底部与底盘横梁之间设置橡胶减震垫，弱化行驶过程中路面颠簸传递至货厢的振动，降低易碎类货物运输过程中的破损概率。栏板上部设置加高防护栏框架，可在运输轻质高抛货物时起到拦挡作用，避免货物在转弯、颠簸过程中从货厢上部滑落，该防护栏采用螺栓与栏板主框架连接，可根据运输需求快速拆卸，当运输大件超高货物时可拆除防护栏拓展装载高度边界。从安装边界尺寸来看，整体轮距匹配常规轻型挂车的通行宽度要求，总长度控制在小型牵引车辆的后视视野范围内，行驶过程中驾驶员可通过车内后视镜直接观察到拖挂尾部状态，无需额外加装后视辅助装置。底盘下方预留了备胎安装位、辅助支撑腿安装接口，长时间停放时可放下支撑腿承担拖挂自重，

　　避免轮胎长期受压产生变形。设计过程中重点校核了满载状态下的车架弯曲强度、牵引端连接强度、栏板侧向承载能力，所有焊接位置均采用满焊工艺处理，金属框架表面做防锈喷涂处理，木质板材做防水防腐浸润处理，提升户外使用场景下的结构耐候性，避免长期淋雨、受潮导致的金属锈蚀、木材腐烂问题。该结构在保证承载能力的前提下尽可能控制整备自重，降低牵引过程中的能耗损失，同时零部件多采用通用标准件，后期维护更换成本较低，适配个人用户、小型经营主体的日常轻载转运需求，结构设计兼顾实用性与加工便利性，无需复杂的冲压、铸造工艺，常规机加工、焊接设备即可完成生产制作。
