斯巴达加斯亨德尔款加强型气动手柄结构

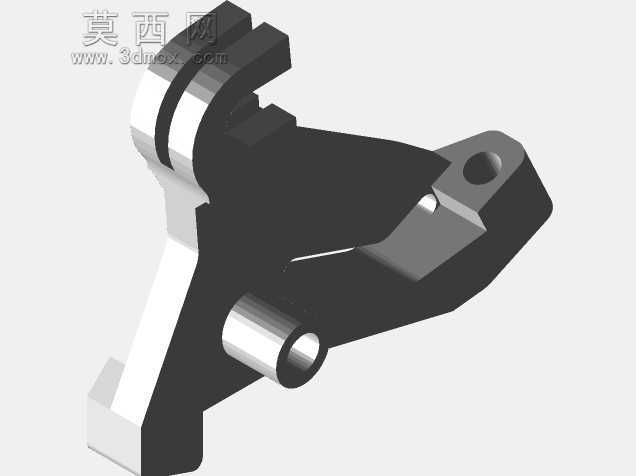

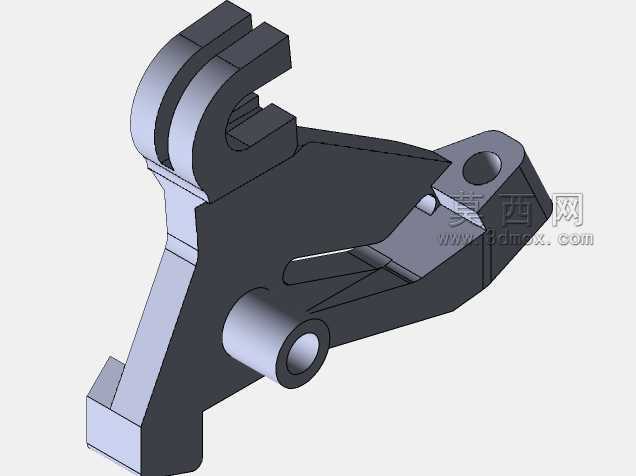

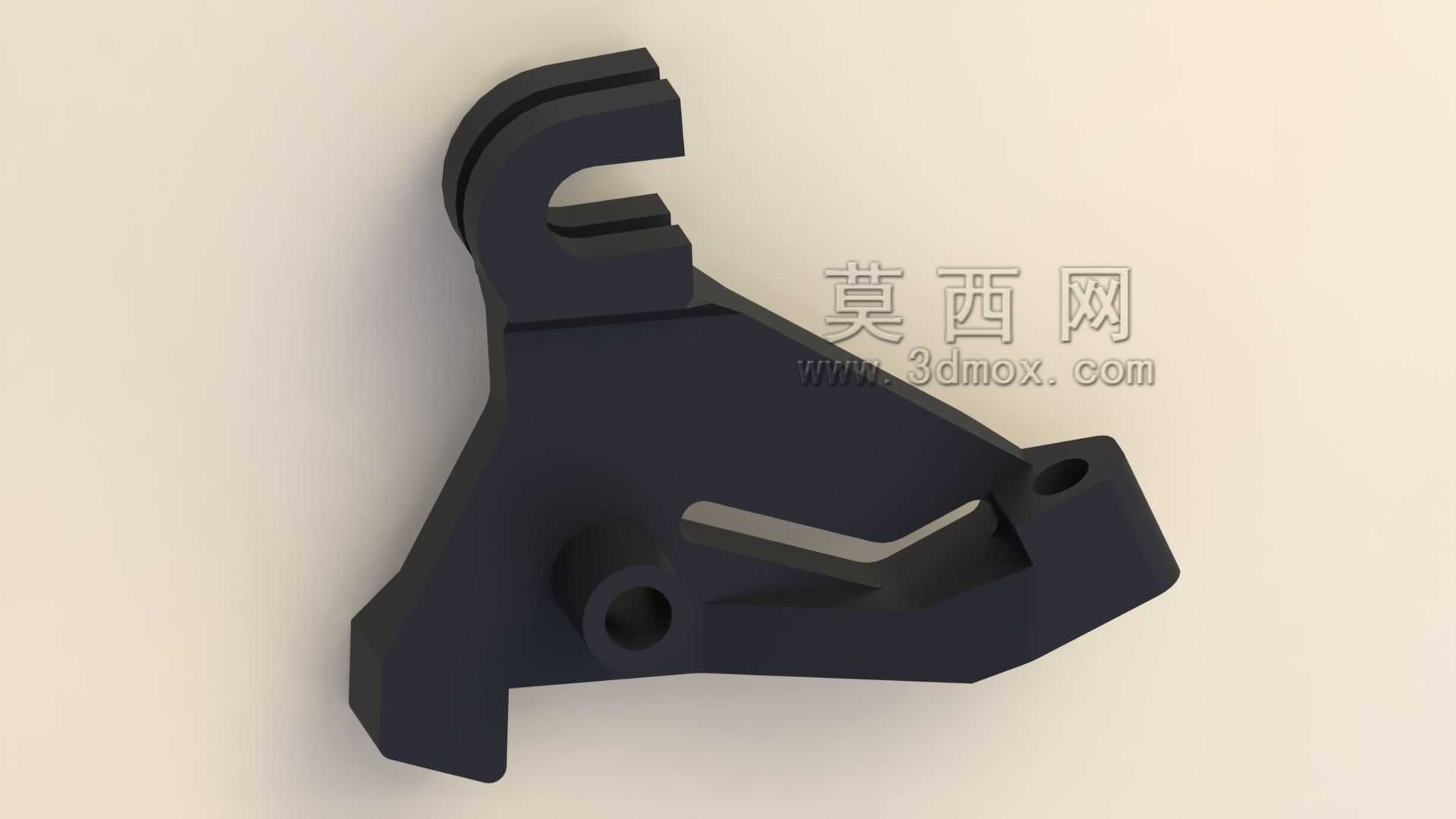

　　这款结构件最初的应用场景集中在小型气动工具的操作端，不少手持气控设备在长期高频扳动操作下，原配的塑料手柄根部容易出现应力集中断裂的问题，尤其是在车间作业环境里，操作人员带手套施力、频繁带载扳动的工况下，原配手柄的卡扣位置和转轴孔位是最常见的失效点。从结构设计逻辑来看，这款加强结构首先调整了受力路径，把原本集中在卡扣根部的弯折应力，通过侧面的三角加强筋引导到下方的两个安装孔位，两个带沉台的圆孔是整个零件的安装基准，其中靠近弯折侧的孔位做了加厚的环形凸台，避免销轴反复转动磨损孔壁后出现旷量，上方的卡扣槽做了双凸缘的限位设计，和气动阀的推杆卡接后不会出现侧向滑脱，槽口的倒角做了1.5mm的过渡，安装的时候不需要刻意对准就能顺利卡入，减少装配环节的调整时间。

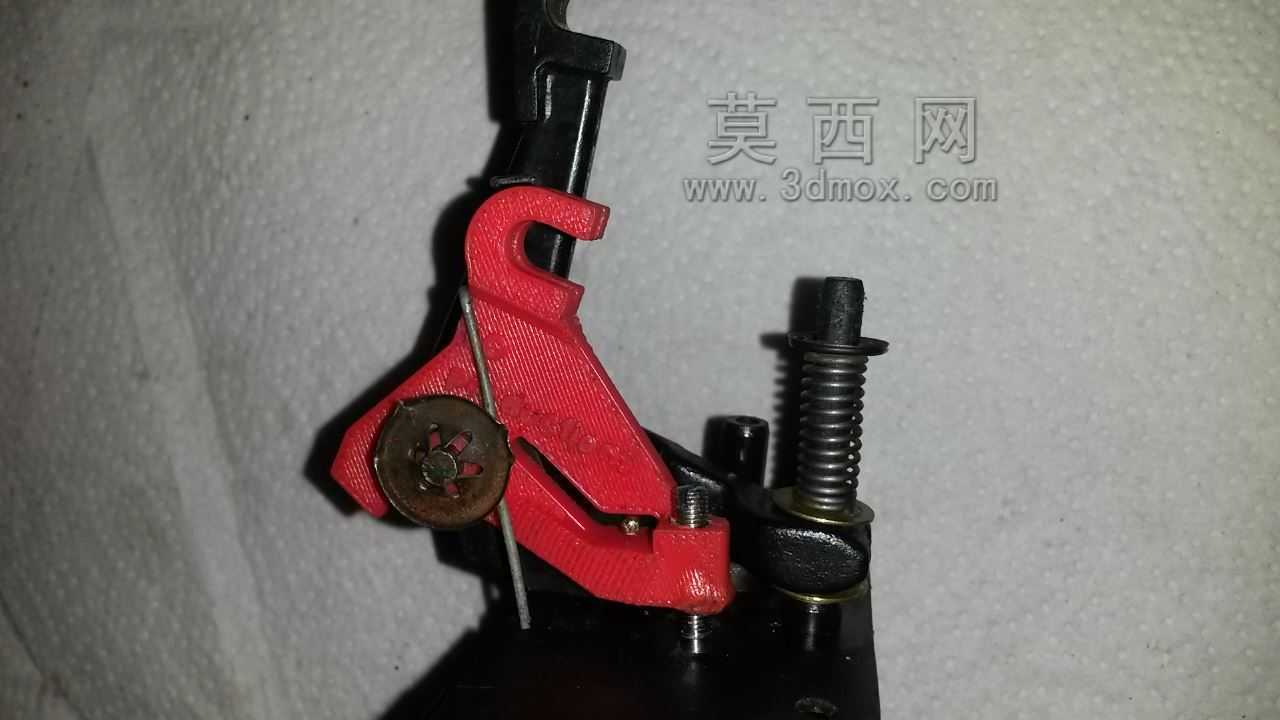

　　从安装边界来看，整个零件的外轮廓没有超出原有原配手柄的安装空间，替换的时候不需要改动设备上的其他结构，直接替换原有断裂的手柄即可，两个安装孔的中心距和原配件完全一致，销轴可以直接沿用原有配件，不需要额外加工适配。零件侧面的镂空槽不是为了减重做的装饰结构，这个位置刚好是扳动时手指的施力贴合位，镂空的边缘做了R2的圆角过渡，长时间操作不会硌手，同时这个镂空结构也能让零件在注塑或者3D打印成型的时候，减少厚壁位置的缩孔风险，整个零件的壁厚控制在2.5mm到4mm之间，受力集中的卡扣根部和转轴凸台位置壁厚做到4mm，非受力的外轮廓边缘壁厚控制在2.5mm，既保证了结构强度，也不会因为壁厚过大导致成型缺陷。

　　在实际使用场景里，这类手柄除了用在小型气动工具上，也可以适配在小型设备的舱门快锁结构、工装夹具的手动扳扣位置，只要安装孔位和卡扣行程匹配，就能直接替换使用。设计的时候特意把卡扣的工作行程做了0.8mm的冗余量，就算阀件的推杆因为长期磨损出现少量行程偏差，手柄也能顺利扣合到位，不会出现卡滞或者扣合不严的问题。零件的外表面没有做多余的装饰纹理，所有的棱边都做了0.5mm的倒角去毛刺，不管是机加工、注塑还是3D打印成型，后期都不需要做过多的打磨处理就能直接装配使用。从受力仿真的角度来看，当在手柄末端施加150N的扳动力时，最大应力出现在加强筋和主体的衔接位置，应力值远低于常用工程塑料的屈服强度，就算是用普通PLA材料3D打印制作，也能满足日常使用的强度需求，如果是用在高频重载的工况下，换成尼龙或者ABS材料打印，使用寿命会比原配的普通塑料手柄提升三倍以上。

　　很多一线维修人员在处理这类手柄断裂问题的时候，往往会选择用胶水粘接或者简单加厚断裂位置，但是这样处理后的结构往往会改变原有受力路径，用不了多久就会在其他位置再次断裂，这款结构在设计的时候就重新梳理了整个零件的受力传递路线，把操作人员施加在手柄末端的力，通过连续的加强筋结构分散到两个安装固定点，避免出现局部应力集中的断点，卡扣位置的双凸缘设计也分散了卡接时的接触应力，不会因为长期卡接出现卡扣变形松脱的问题。整个零件的外形没有做多余的曲面变化，所有的结构都是为了功能服务，没有为了外观好看增加不必要的成型难度，不管是小批量3D打印制作备件，还是开模批量生产，都能很好的控制加工成本，适合作为设备的易损替换备件使用。
