RX-King摩托车化油器结构设计方案

　　这款化油器主要适配单缸二冲程摩托车的动力单元，作为燃油供给系统的核心部件，承担着燃油雾化、空燃比匹配、工况适配的核心作用，直接决定发动机不同转速区间的动力输出平顺性与燃油经济性。从实际装车场景来看，这类柱塞式化油器多用于中小排量跨骑车型，能够覆盖怠速、低速过渡、中速巡航、高速全负荷的全工况需求，相比真空膜片式结构，柱塞式结构的油门响应更直接，维修保养门槛更低，更适合日常通勤与非铺装路面骑行的使用场景。

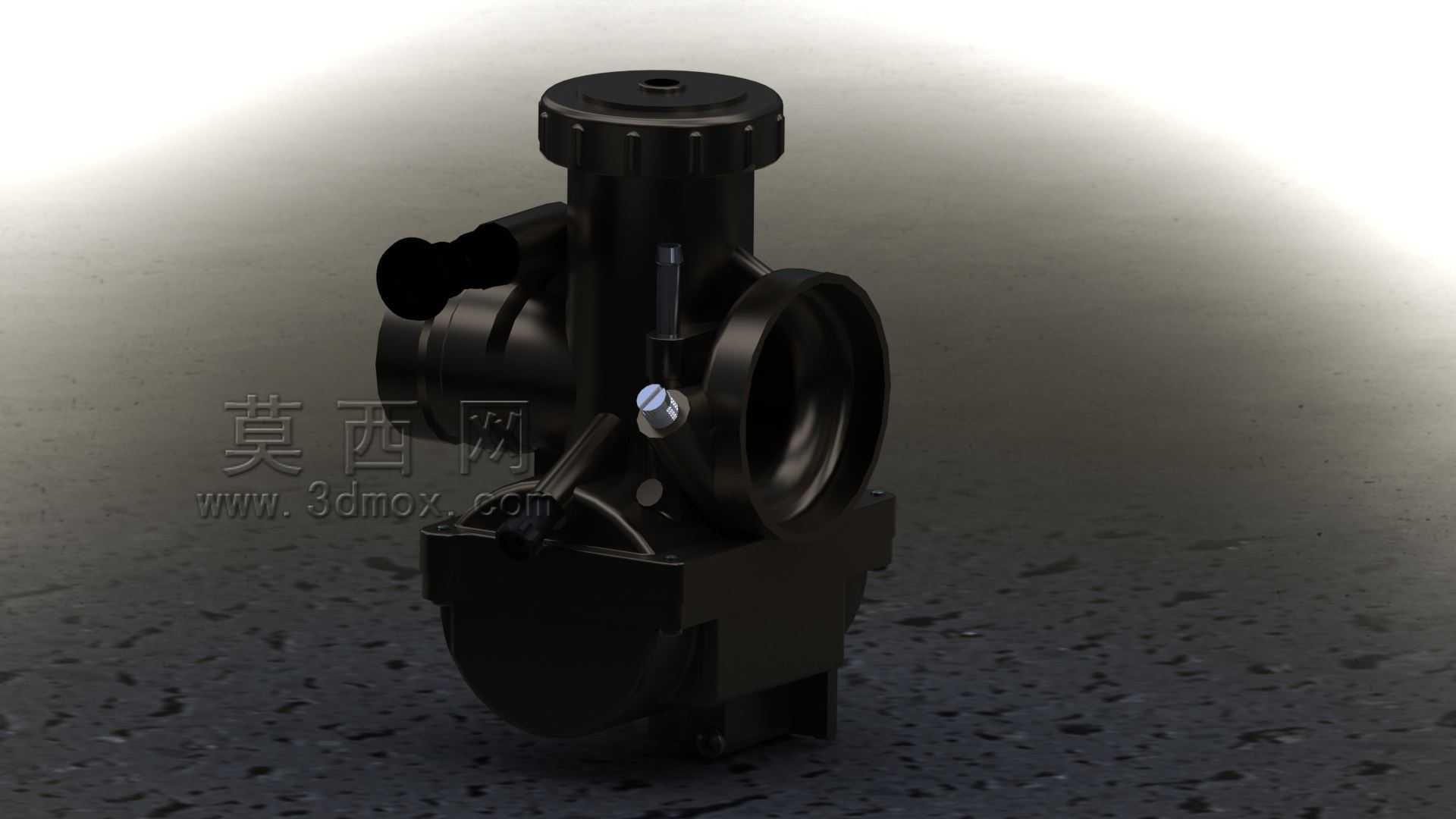

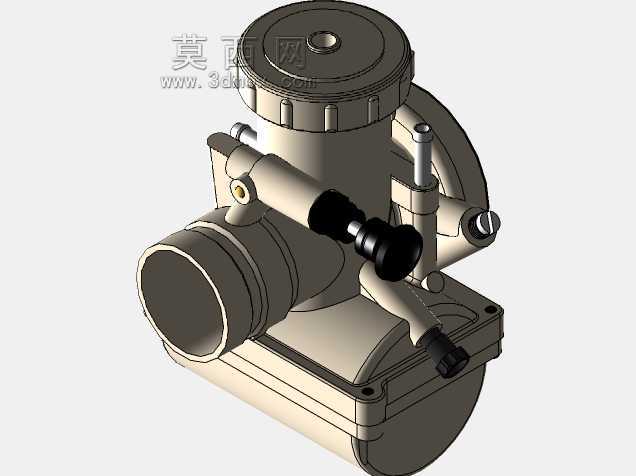

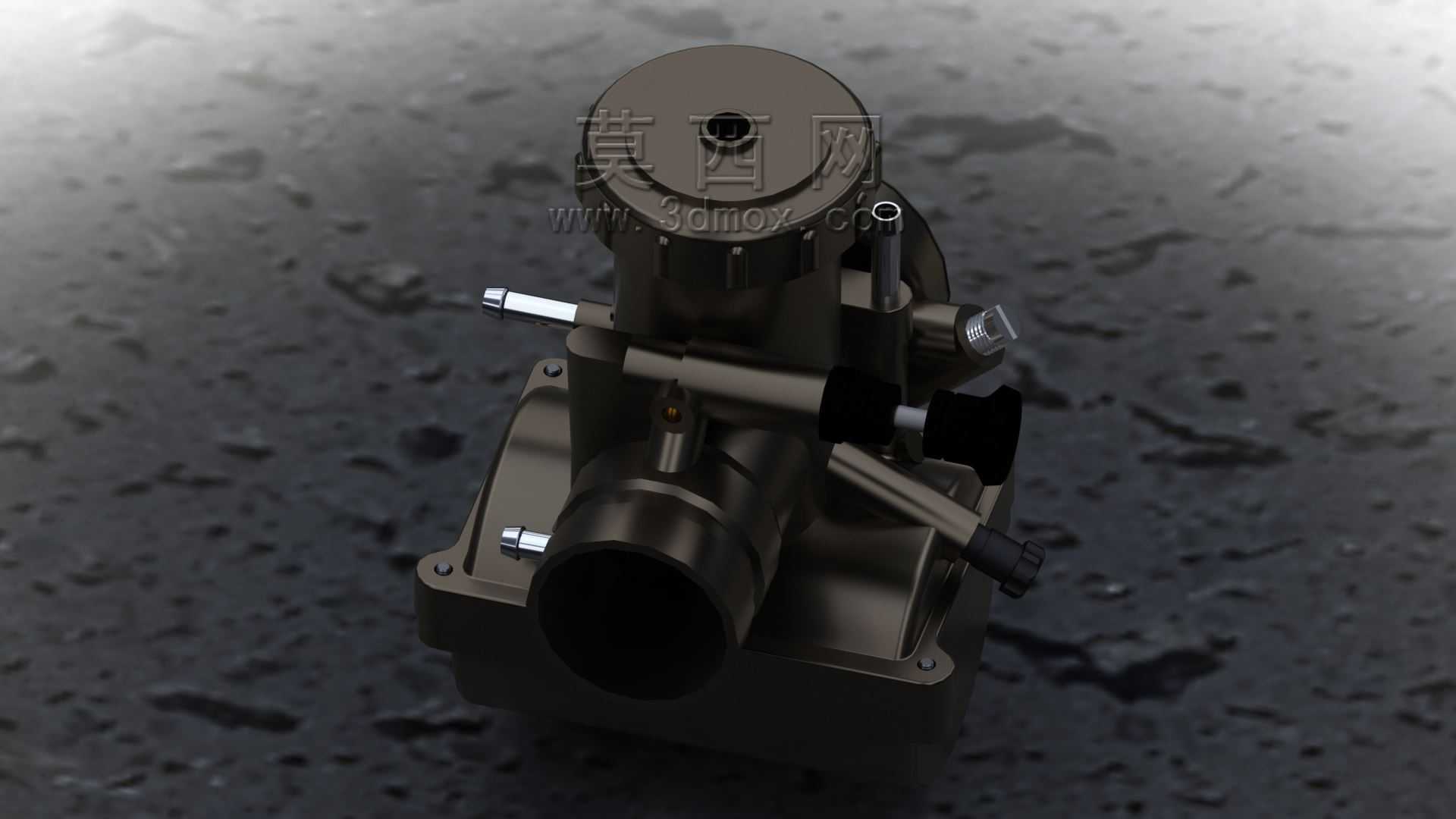

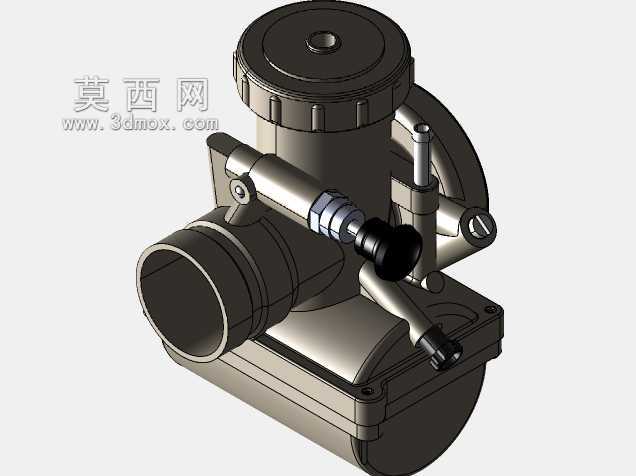

　　从结构设计逻辑来看，整体采用侧吸式布局，进气端采用大口径直筒通道，减少进气阻力，保证高转速工况下的进气充量；顶部设置的柱塞腔集成了油针调节机构，通过柱塞的上下移动同步改变进气通道截面积与油针伸入主喷管的深度，实现不同节气门开度下的空燃比精准匹配。浮子室布置在主体下部，通过浮子针阀的开闭控制油面高度，保证各工况下供油压力稳定，避免车辆倾斜时出现燃油溢出或供油中断的问题。侧面设置的怠速调节螺钉与混合气调节螺钉，可针对怠速工况的油量、进气量进行微调，满足不同海拔、气温环境下的怠速稳定性需求，冷启动加浓机构集成在本体侧面，通过扳动加浓手柄可额外增加启动工况的供油量，解决低温环境下启动困难的问题。

　　安装边界方面，进气端采用标准橡胶管接口，可直接匹配对应口径的空气滤清器出气管，接口处设置环形凸台，保证卡箍紧固后的密封性，避免未过滤空气直接进入气缸造成异常磨损；出气端与发动机进气道对接，采用法兰面定位，两个对称布置的安装孔位可实现与进气歧管的刚性连接，结合密封垫片保证接合面的气密性。整体外部轮廓避开了车架安装位的干涉区域，油门拉线、风门拉线的固定座均设置在本体外侧便于操作的位置，装车后无需额外调整走线角度即可完成拉线装配，日常维护时无需拆卸周边覆盖件即可完成怠速调整、油嘴清洁等常规操作。

　　结构细节上，各油道、气道均采用圆滑过渡设计，避免直角拐角造成的气流紊乱或燃油沉积，主喷管、怠速喷口的位置经过匹配计算，保证不同开度下燃油雾化效果均匀，混合气进入气缸后可快速与空气充分混合，提升燃烧效率。本体采用铝合金压铸成型，兼顾轻量化与结构强度，表面做阳极氧化处理，提升耐燃油腐蚀与抗老化能力，内部运动部件如柱塞、油针均采用耐磨材质，减少长期往复运动造成的磨损量，延长部件的使用寿命。各密封面均采用耐油橡胶密封圈，可长期耐受汽油侵蚀，避免出现漏油、漏气问题，保证长期使用的可靠性。
