PoStep60-256双极步进电机驱动控制板

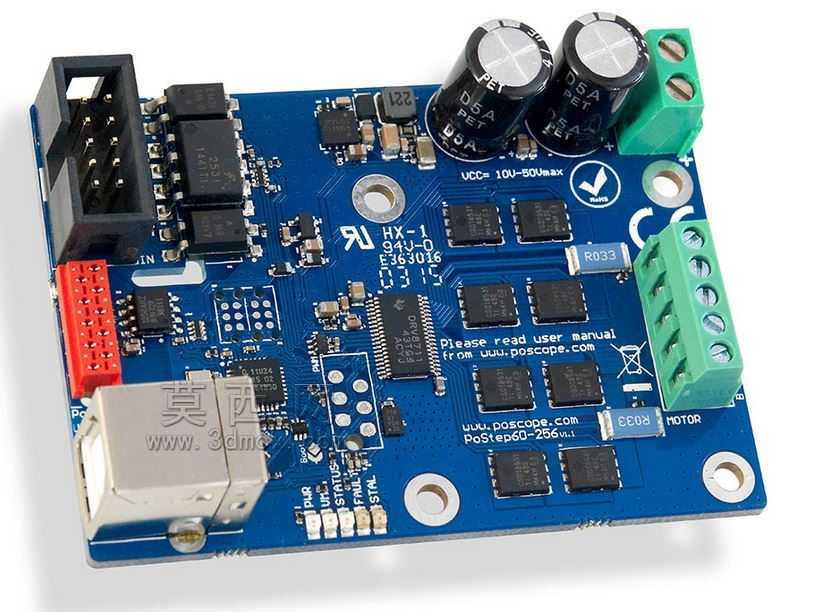

　　无需额外加装散热风扇即可满足额定工况下的长时间运行需求；板端集成的大容值电解电容布置在电源输入端口旁，能够有效滤除供电回路的纹波干扰，避免电机启停瞬间的电压波动对控制回路造成冲击，电源输入端子采用大电流绿色接线端子，支持10V到50V区间的直流电压输入，能够适配工业场景中常见的24V、36V、48V直流供电体系。信号输入侧采用IDC排针接口，可直接对接常见的运动控制卡、CNC控制板的脉冲方向信号输出端，同时板载USB接口可直连上位机进行参数配置，无需额外的编程下载器，调试阶段可直接通过上位机设置步进细分参数，最高支持1/256步的细分精度，能够将常规1.8度步距角的步进电机拆解为每圈51200个脉冲当量，在非标自动化设备、桌面级CNC加工平台、小型3D打印装备、精密点胶工位以及多轴联动的教学实验台架中，步进电机驱动板是衔接上位控制信号与动力输出端的核心部件，这款PoStep60-256驱动板的设计，完全围绕中小功率步进电机的精准驱动需求展开，能够适配NEMA23规格及以下安装尺寸的双极步进电机，也可通过通道配置实现两台有刷直流电机的独立驱动，适配场景覆盖了绝大多数桌面级工业加工、轻载自动化输送、精密位移平台的动力控制需求。从实际电路布局来看，驱动板采用蓝色FR-4玻纤基板作为载体，板载元件排布充分考虑了大电流回路的散热需求，功率MOSFET阵列沿板边一侧排布，预留了足够的覆铜散热面积，

　　从硬件层面降低电机运行时的低频振动，在低速运行场景下可有效避免爬行、共振问题，配合内置的自适应消隐时间算法与电流衰减模式，包括自动混合衰减模式，能够根据电机运行的转速、负载动态调整绕组电流的衰减斜率，让电机在高速运转时保持足够的扭矩输出，低速运行时保持平稳的运动轮廓，不会出现过冲或者失步问题。安装边界上，驱动板采用四角定位孔设计，定位孔的孔径与孔位间距完全匹配工业级驱动板的通用安装规范，可直接固定在标准铝型材机架的安装板上，也可通过尼龙螺柱隔离安装在电控箱内部，板上的电机输出端子采用同规格的绿色接线端子，每相绕组的接线位清晰标注，接线时无需额外查阅手册即可完成A+、A-、B+、B-相序的对接，板载的状态指示灯可实时反馈供电、运行、

　　故障状态，现场调试时可直接通过灯态判断驱动板的工作状态，无需借助额外的检测仪表。从设计思路上，这款驱动板没有追求冗余的功能堆砌，所有电路设计都围绕步进电机驱动的核心需求展开，控制回路与功率回路在板上做了清晰的物理分隔，信号走线沿板侧布置，功率走线短而粗，尽可能降低大电流回路的电磁辐射，避免对周边的传感器、控制信号造成干扰；板载的过流、过温保护电路能够在电机堵转、接线短路、温度超限的情况下快速切断功率输出，避免功率器件烧毁，提升设备长时间运行的可靠性。在实际选型应用中，这款驱动板的输出电流能力可覆盖0.5A到3A区间的步进电机需求，无需额外配置电流采样电阻，通过上位机软件即可完成输出电流、细分参数、衰减模式的配置，

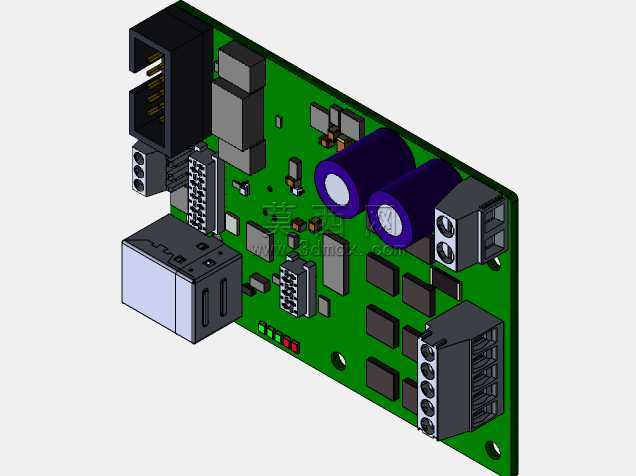

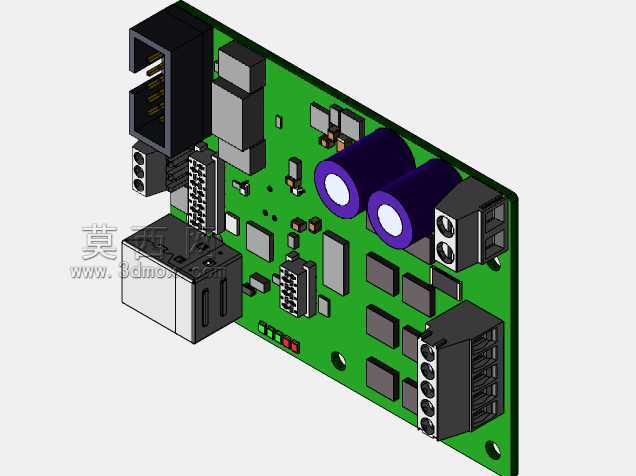

　　对于结构设计人员来说，在做电控部分的三维布局时，可直接依据板卡的实际外形尺寸预留安装空间，接线端子的高度、板上最高元件（电解电容）的高度都可作为电控箱内部层间距设计的参考，避免出现安装干涉、接线空间不足的问题；对于设备调试人员来说，板载的测试点可直接测量各相绕组的电流波形，方便排查驱动故障，USB配置接口的位置布置在板边，安装在电控箱内部时可通过延长线引出到箱体外，无需拆开电控箱即可完成参数调整。不同于通用型的步进驱动器，这款驱动板采用板载集成式设计，没有额外的外壳结构，整体厚度更薄，适合安装在空间紧凑的小型设备内部，比如桌面级雕刻机的运动滑台旁、小型自动化设备的电控仓内，能够有效缩减设备的整体体积，板上的所有接插件都采用工业级耐温规格，能够适应0到50摄氏度的工作环境温度，满足绝大多数工业车间、实验室的环境使用要求。在多轴应用场景下，多块驱动板可通过排针接口实现级联，共用控制信号与供电回路，减少电控柜内部的接线数量，降低布线复杂度，同时每块驱动板的独立地址配置功能，可让上位机单独对每块板卡进行参数调整，不会出现信号冲突问题。
