内置弹簧缓冲式花键连接离合器总成

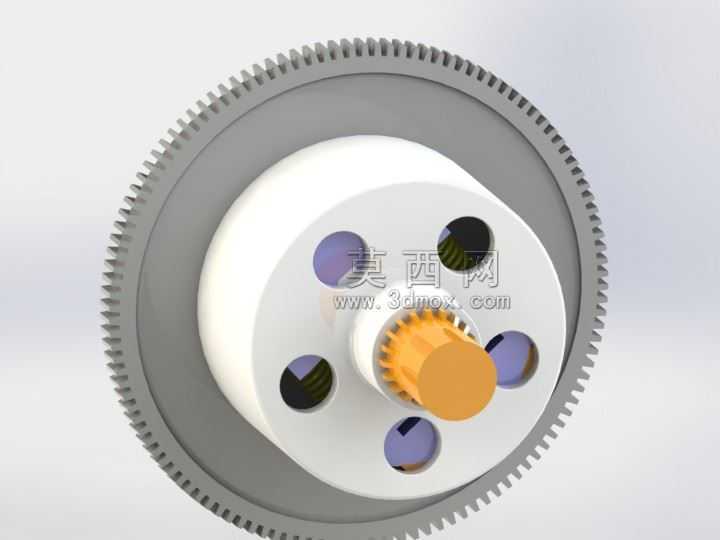

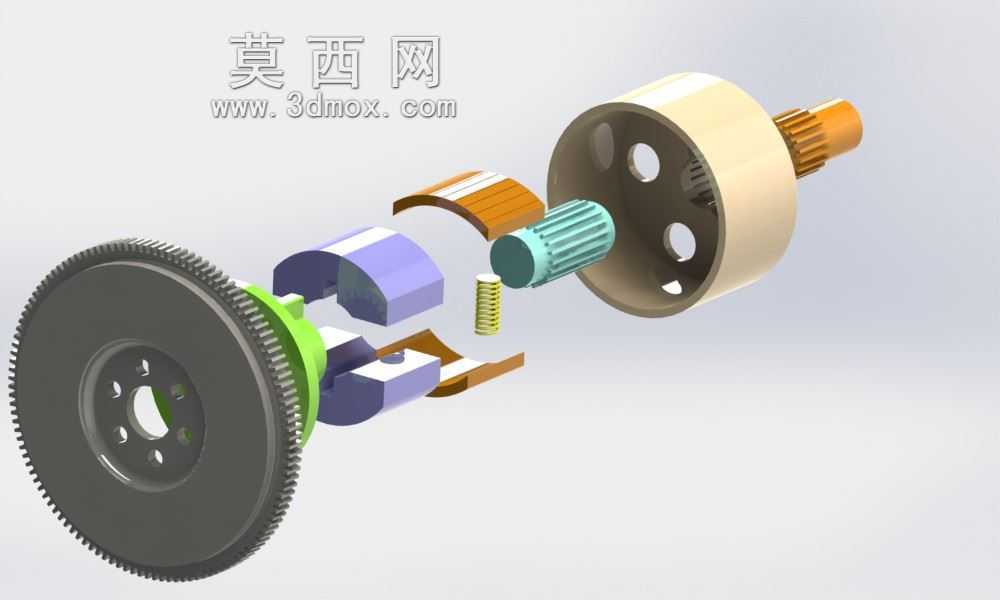

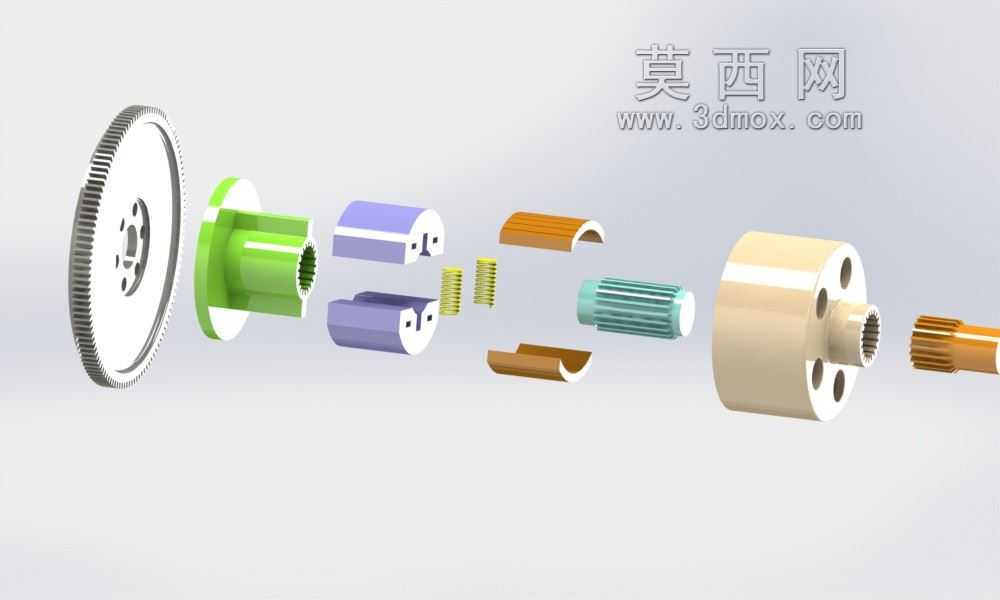

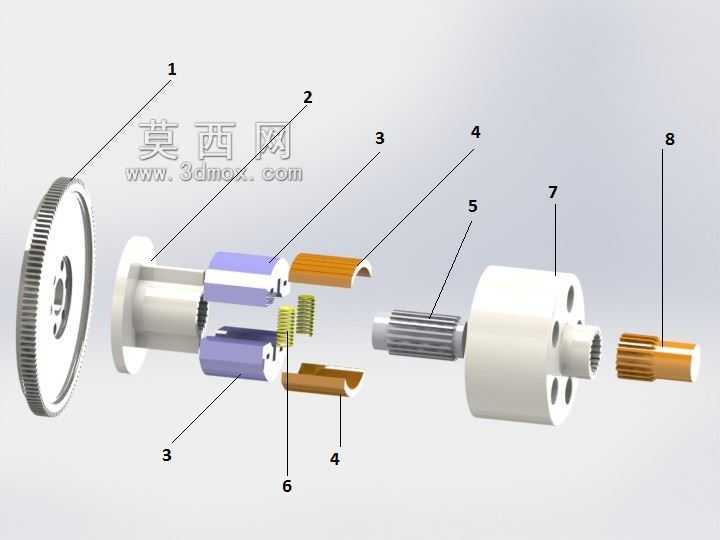

　　这套离合器结构主要应用在中小功率的机械传动链路中，常见于轻工输送设备、小型工程机械的动力切换单元，也可适配部分农用机械的动力输出端，核心作用是在主动轴与从动轴之间实现动力的接合与切断，同时兼顾传动过程中的冲击缓冲，避免刚性连接带来的齿轮打齿、轴系过载变形问题。从结构组成来看，整套总成包含带外齿的传动从动盘、内置周向分布弹簧的花键毂、带内花键的输入接合套、带定位孔的输出连接法兰几个核心部分，各部件的配合公差经过反复校核，能保证在额定转速下的同轴度要求，减少运转过程中的偏磨风险。设计过程中优先考虑了传动工况的复杂性，周向均匀布置的圆柱压缩弹簧，主要用来吸收动力接合瞬间的冲击载荷，当输入轴转速与输出端存在转速差时，

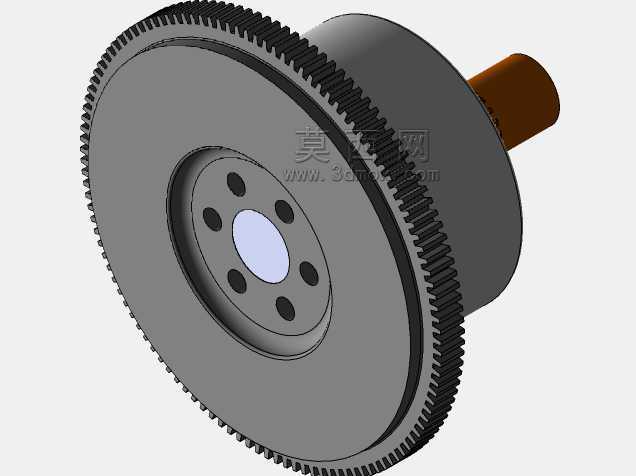

　　弹簧会先产生微量压缩形变，抵消掉瞬时的扭矩冲击，避免刚性接合时的顿挫感，也能保护后端连接的精密传动部件不受冲击损坏。花键连接部分采用的是矩形花键结构，相比渐开线花键，矩形花键的加工难度更低，对中小扭矩工况的适配性更好，齿侧的配合间隙控制在合理范围，既保证滑动接合时的顺畅度，又不会因为间隙过大产生传动空程。外侧的大直径传动齿轮采用直齿结构，主要用来和上游的动力输入齿轮啮合，齿圈的厚度根据额定传递扭矩做了对应强化，齿面的受力分布经过模拟验证，能保证在满负载工况下的齿根弯曲强度满足长期使用要求。输出端的连接法兰上均匀分布了四个圆形安装孔，孔位的分度圆直径、孔径尺寸都按照通用安装接口做了适配，

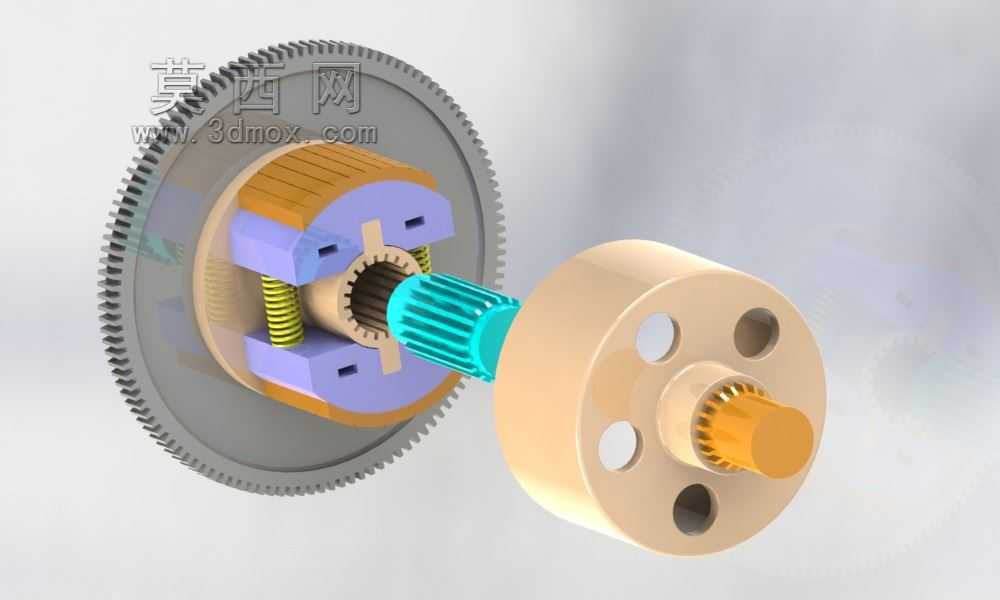

　　安装时可以直接通过螺栓和后端的负载轴连接法兰对接，不需要额外做转接件设计，能减少现场安装的适配工作量。安装边界方面，整套总成的轴向总长度控制在紧凑范围内，最大径向尺寸为外侧齿轮的齿顶圆直径，安装时需要预留出接合套轴向滑动的行程空间，径向方向要保证齿轮啮合的侧隙符合规范，同时要给弹簧的形变预留足够的周向空间，避免运转过程中弹簧和相邻部件产生干涉。实际使用过程中，当接合套沿着花键轴向滑动到和从动盘花键毂完全啮合的位置时，动力从输入花键轴传入，经过花键毂、缓冲弹簧传递到外侧从动盘，再通过从动盘上的外齿轮将动力输出到下游传动链路；当需要切断动力时，操控拨叉带动接合套轴向滑动脱离啮合位置，主动端和从动端的动力传递就会完全断开，

　　这个过程中弹簧的缓冲作用能让脱开动作更平顺，不会因为带载脱开产生卡滞。结构设计上没有采用复杂的异形结构，所有部件都可以通过常规的机加工工艺完成加工，齿轮部分可以采用滚齿加工后做齿面淬火处理，提升耐磨性能，花键部分可以采用插齿或者拉削工艺加工，弹簧部分按照标准弹簧钢材质选型即可，整体的加工成本可控，后期维护也比较方便，出现弹簧疲劳、花键磨损的情况时可以单独更换对应零件，不需要更换整套总成。在做三维建模过程中，各部件的装配约束完全按照实际装配关系设置，齿轮的啮合间隙、弹簧的预压缩量、花键的配合长度都做了1:1还原，能直接用来做装配干涉检查、运动仿真模拟，也可以导出工程图用于实际加工生产，对于做传动系统设计的工程师来说，可以直接参考这套结构的参数，根据自己的实际扭矩需求、安装空间调整对应尺寸，缩短设计周期。
