在常规带传动系统的设计选型环节,单槽V带轮是中小功率传动场景里应用频次极高的部件,这类部件的设计合理性直接影响整套传动链路的运行稳定性与维护周期。从实际工程应用来看,这类带轮常被布置在电机输出端与工作机输入端之间,依靠V带与轮槽的侧面摩擦力传递扭矩,相比平带传动能提供更大的摩擦力,相同张紧力下的传动效率更高,同时具备一定的缓冲吸振能力,能降低动力端的振动向负载端传递,在小型农用机械、轻工输送设备、台式加工设备、家用传动装置里都能见到这类结构的应用。

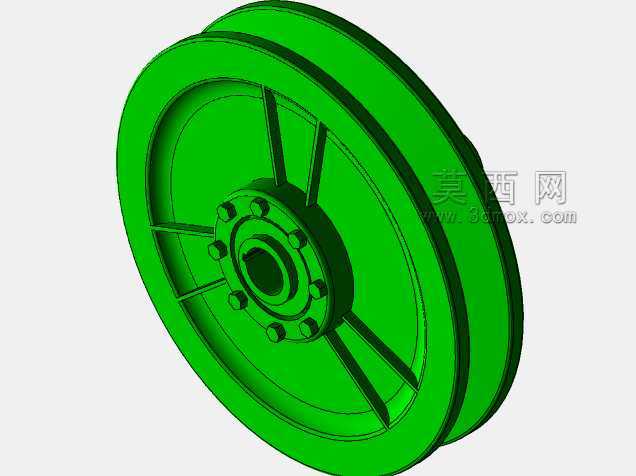

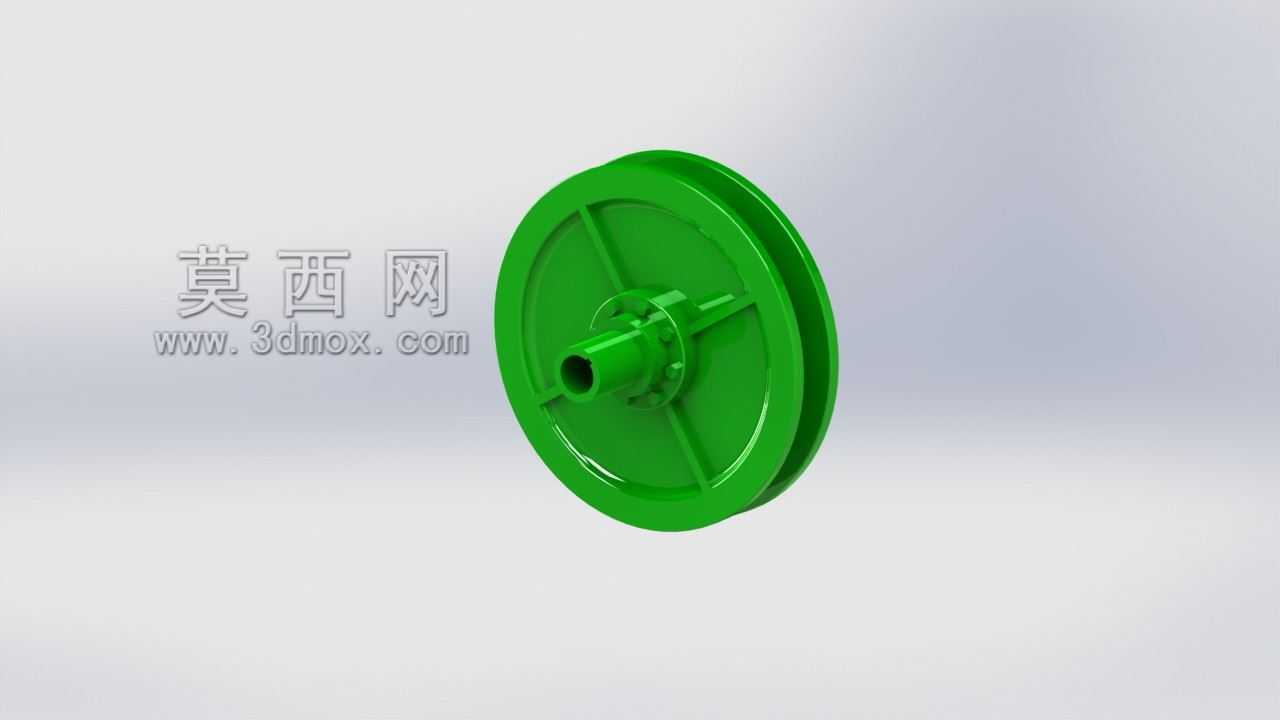

从结构设计逻辑来看,这款带轮采用了轮缘、轮辐、轮毂一体化的结构设计,轮缘部分加工有标准V型槽,槽型角度匹配常用的普通V带截面参数,槽面的粗糙度需要控制在合理区间,既不能过于光滑导致摩擦力不足打滑,也不能过于粗糙加剧皮带的磨损。轮辐部分采用了辐射式加强筋结构,没有采用实心轮盘的设计,这种设计首先能有效降低轮体自身的转动惯量,设备启停阶段的动态负载更小,同时加强筋的布置方向顺着轮体旋转时的应力传递路径,能在减轻整体重量的前提下保证轮体的结构强度,避免高速旋转时轮体出现径向变形或者开裂。轮毂部分是带轮与传动轴配合的核心区域,设计有与轴径匹配的中心通孔,孔侧预留了键槽安装位置,用来传递扭矩避免带轮与轴之间出现相对转动,轮毂的轴向长度经过匹配计算,既保证与轴有足够的配合接触面积,避免应力集中压伤轴面,也不会过长导致安装空间浪费。
在安装边界的考量上,这类单槽带轮的径向尺寸需要匹配对应的传动比要求,设计时需要根据电机额定转速、负载端需求转速计算出准确的节圆直径,轮缘的外径尺寸要预留出皮带安装与张紧的调整余量,轴向方向上,轮槽的中心位置需要与对应配对带轮的轮槽中心处于同一平面,安装时的平面度偏差需要控制在允许范围内,否则会导致皮带单边磨损,大幅缩短皮带使用寿命。轮体的安装端面与轴肩的贴合面需要保证足够的平面度,锁紧螺母压紧后不会出现轮体偏摆,高速旋转时的动平衡等级要满足对应转速区间的要求,避免运行时出现过大的径向跳动,加剧轴承的磨损。
从实际使用的功能特性来看,这类带轮的传动比设计灵活,通过调整两个配对带轮的节圆直径就能实现不同的转速输出,不需要复杂的齿轮加工工艺,制造成本更低,维护更换也更便捷,当皮带出现老化松弛时,只需要调整中心距或者更换同型号皮带就能快速恢复设备运行,不需要对传动部件做复杂的拆解调整。设计过程中还需要考虑轮体的材料选型,这类中小尺寸的带轮常采用铸铁或者工程塑料材质,铸铁材质的带轮耐磨性更好,结构强度更高,适合功率稍大、运行时间长的工业场景,工程塑料材质的带轮自重更轻,运行噪音更低,适合对噪音控制有要求、负载较小的民用或者小型设备场景。
在细节设计上,轮缘的两侧边缘做了倒角处理,避免安装皮带时划伤皮带的橡胶层,轮毂的键槽位置做了应力分散处理,避免键槽根部出现应力集中导致轮毂开裂,轮辐与轮缘、轮毂的连接位置都做了圆弧过渡,减少应力集中点,提升轮体的抗疲劳强度,长时间承受交变载荷时也不容易出现结构损坏。这类带轮在装配时需要注意,轴与轮毂孔的配合公差要选取得当,过盈量太大会导致装配难度高,后续拆卸维护困难,间隙太大则会出现跑圈问题,磨损轴面与孔壁,影响传动精度。
