手动齿条式杠杆按压工装结构设计

　　这款手动按压设备属于小型台式压装类工装，在小批量零部件装配、维修工位、实验室试样制备场景中应用十分广泛，相比气动、液压类压装设备，它无需外接动力源，不依赖气源、电源配套，可灵活放置在工作台面任意位置，适合零散作业、无动力配套的临时工位使用，常见于五金件铆接、小轴承压入、塑料件卡扣压合、试样冲裁、小型零件校直等作业场景，作业压力通常适配几十公斤到数百公斤级的小载荷压装需求，操作门槛低，新员工经过简单讲解即可上手操作，不存在高压管路、电气控制带来的安全隐患。

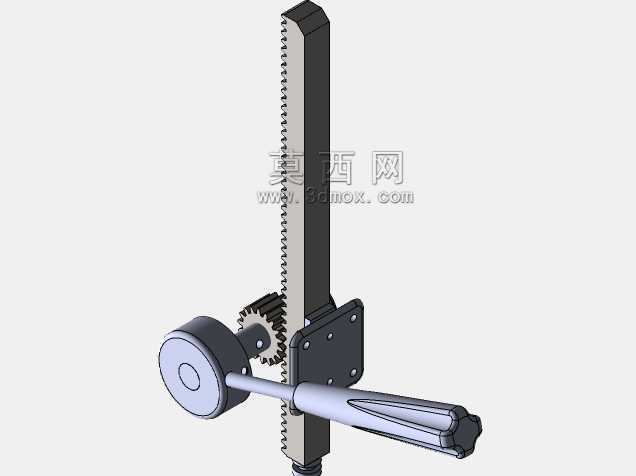

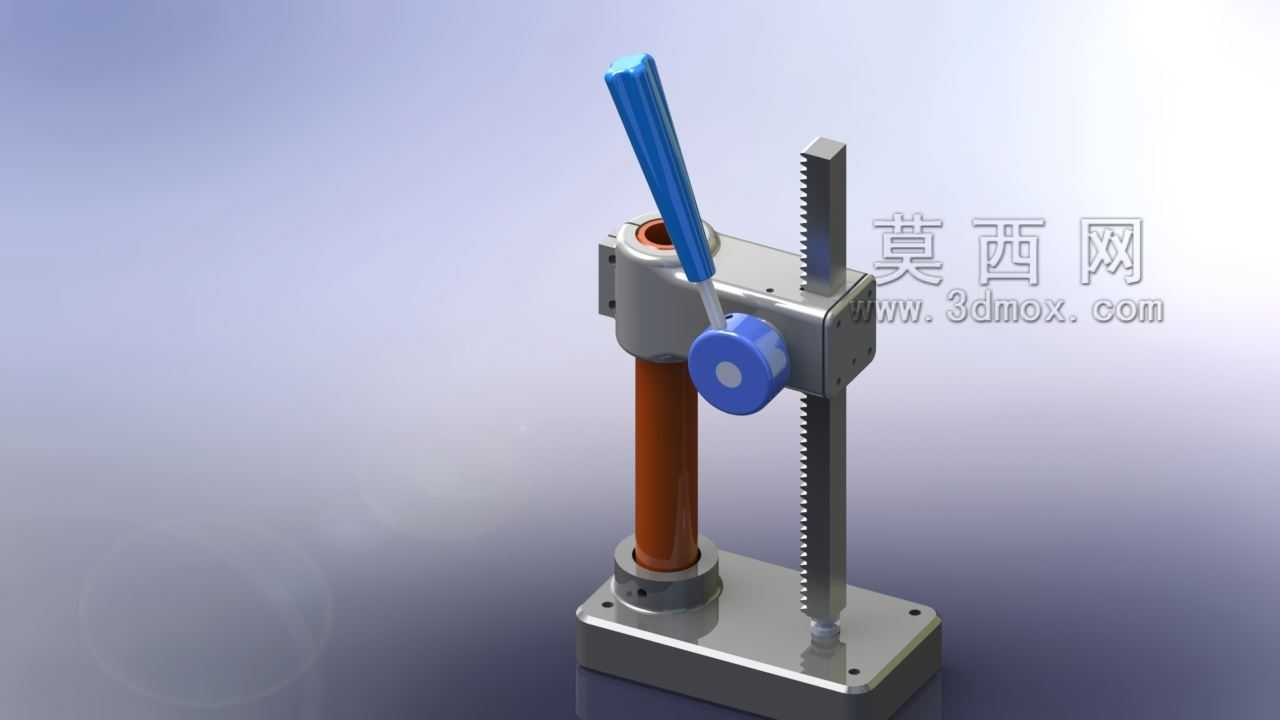

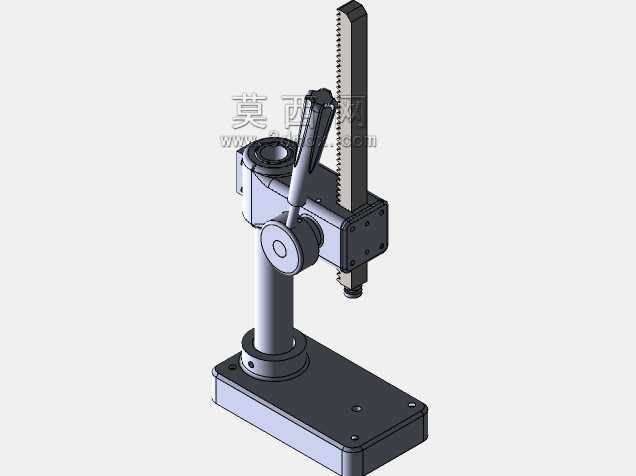

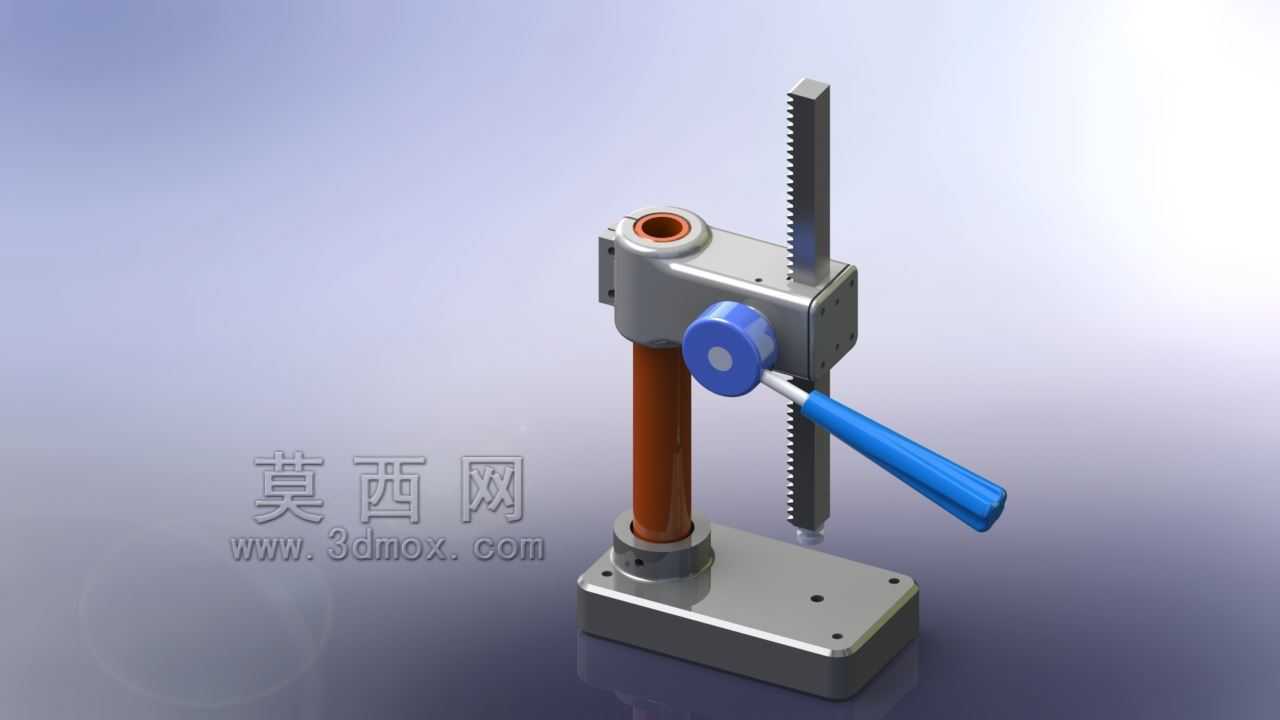

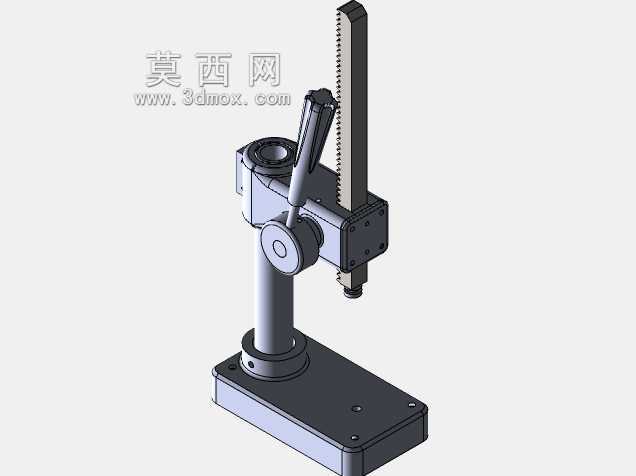

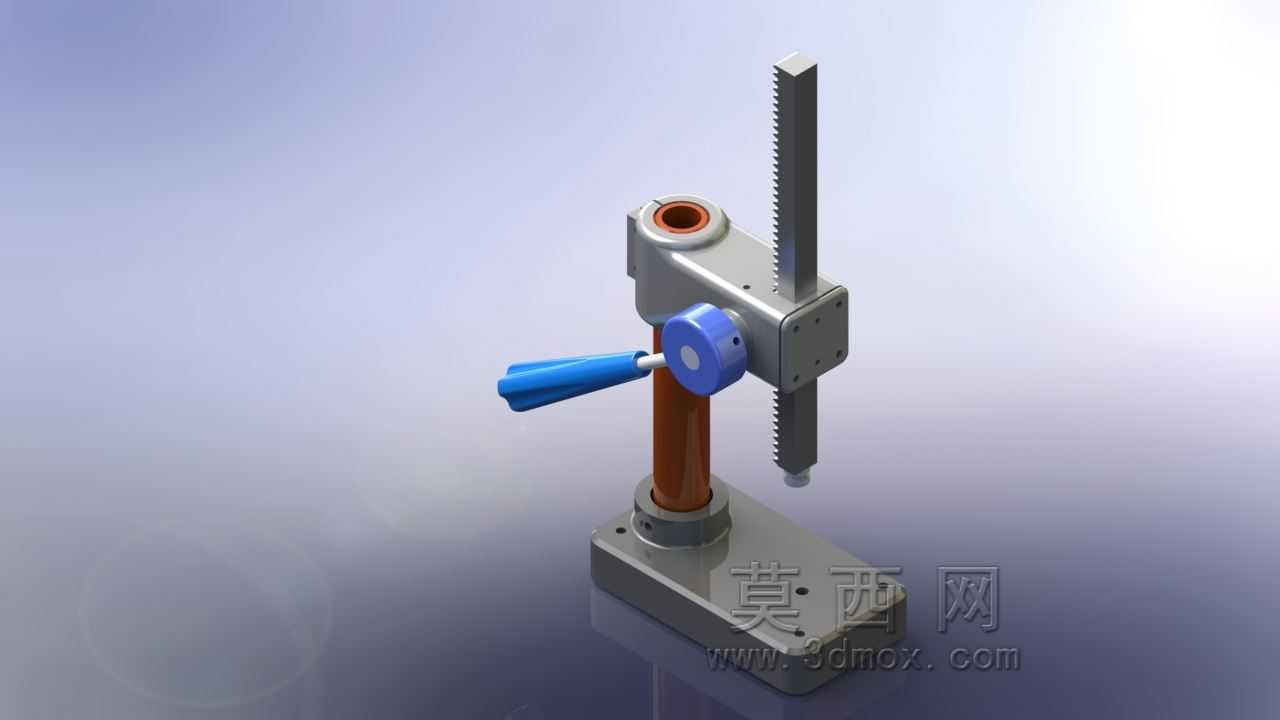

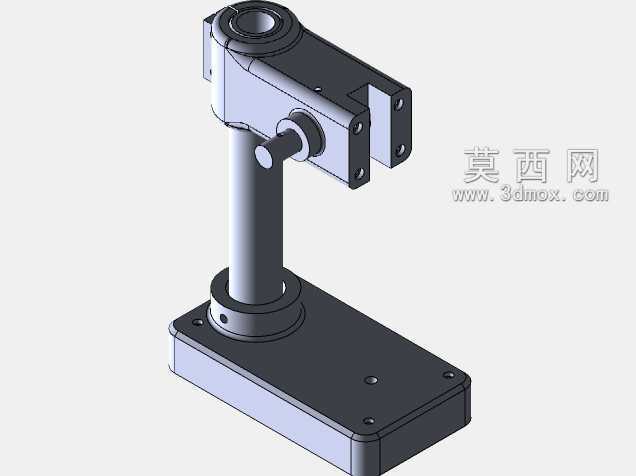

　　从功能实现逻辑来看，设备核心采用齿轮齿条传动结构搭配杠杆式操作手柄，操作人员向下扳动蓝色包覆的操作手柄时，手柄端的齿轮会与竖直布置的齿条啮合，将手柄的圆弧摆动转化为压头的竖直直线下压动作，齿条下端直接连接压装执行端，可根据不同作业需求更换适配的压头接头，满足不同形状工件的压装接触要求。设备的导向结构分为两部分，一部分是齿条自身与齿轮座内导向孔的配合，保证下压过程中齿条不会出现偏摆，另一部分是侧面的圆柱形立柱，作为整个齿轮传动箱体的升降导向支撑，可通过箱体侧面的锁紧结构调整压头的初始高度，适配不同高度的工件装夹需求，调整时松开锁紧旋钮即可沿立柱上下滑动传动箱体，到位后锁紧即可固定作业高度。

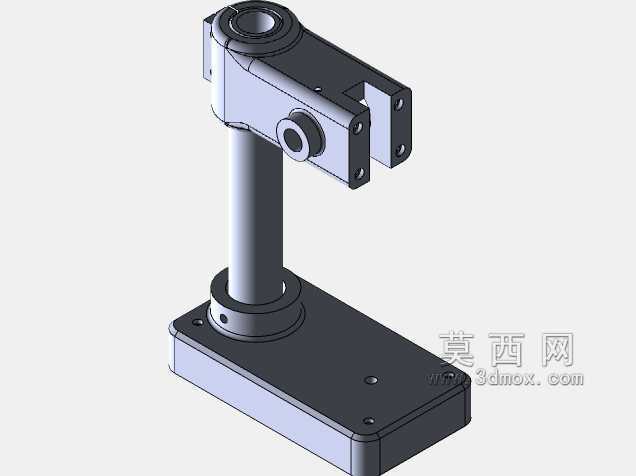

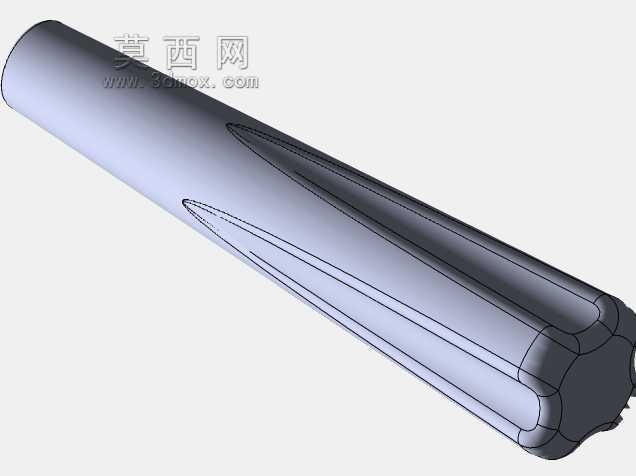

　　底座采用方形铸铁式平台结构，平台上预留了多个T型槽或者安装螺孔，方便用户根据需求定制工装夹具，固定待压装的工件，底座的重量经过配重设计，保证在最大压装力作业时设备不会出现翘头、侧翻的情况，整个设备的重心落在底座中心区域，放置在常规工作台面上即可稳定作业，无需额外打膨胀螺栓固定。操作手柄的长度经过力臂优化设计，按照普通人手臂输出力测算，在手柄末端施加15公斤左右的下压力时，压头端即可输出数百公斤的压装力，符合人体工程学发力角度，手柄外层的蓝色包覆层为防滑绝缘材质，长时间操作不会磨手，冬季使用也不会出现金属冰手的问题。

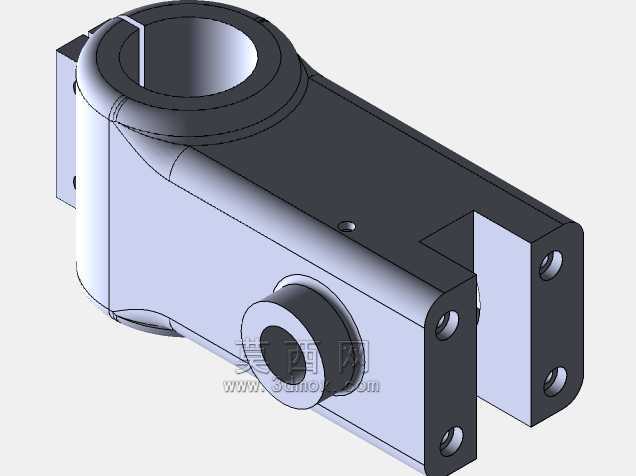

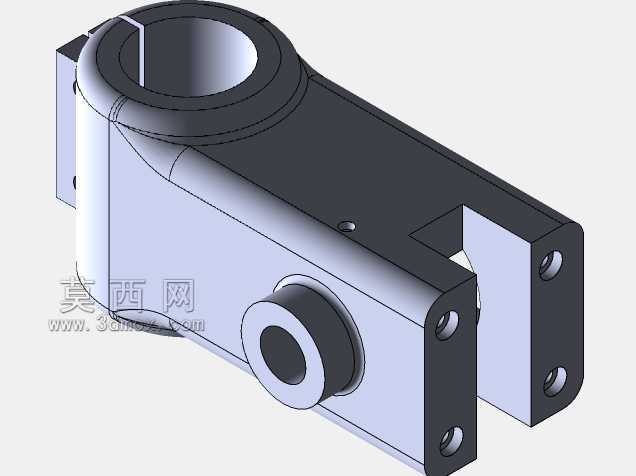

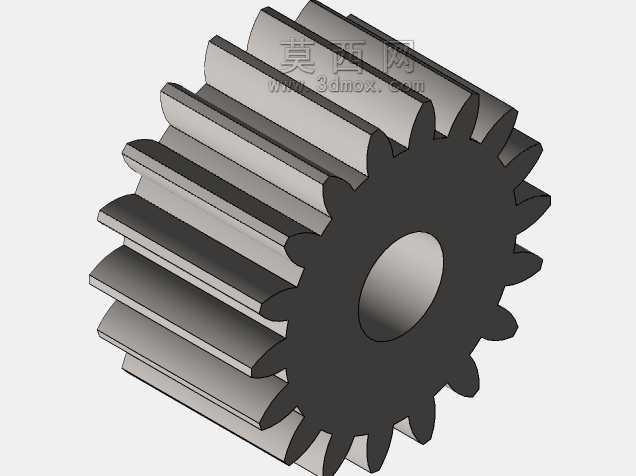

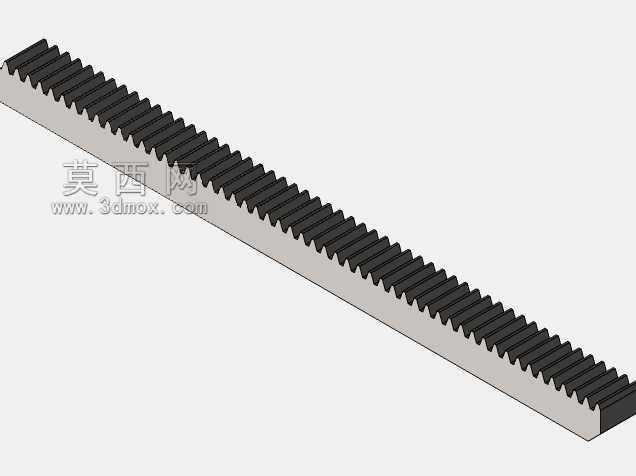

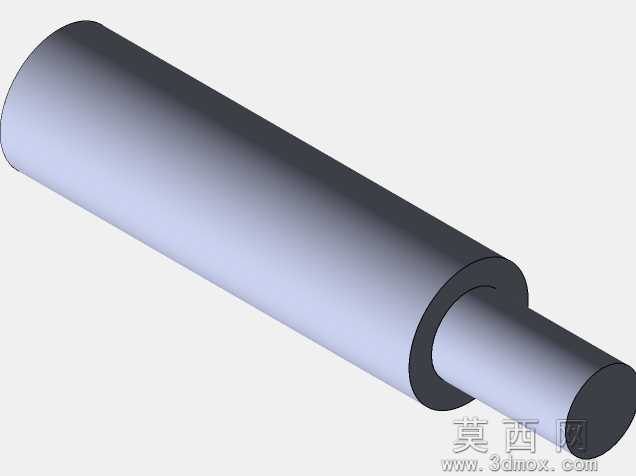

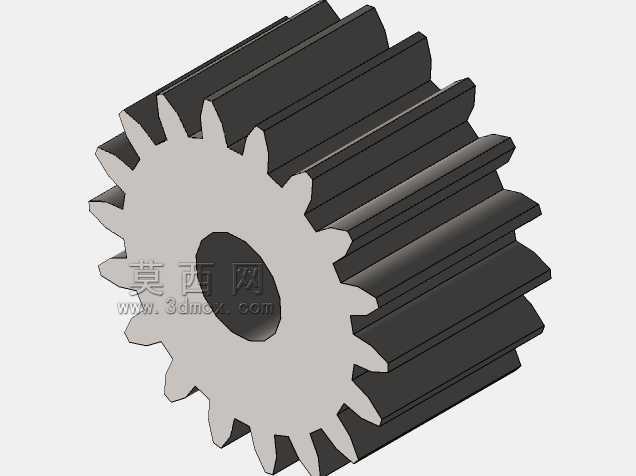

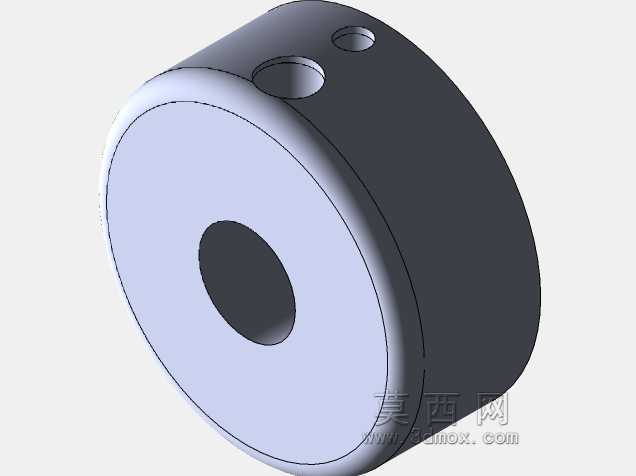

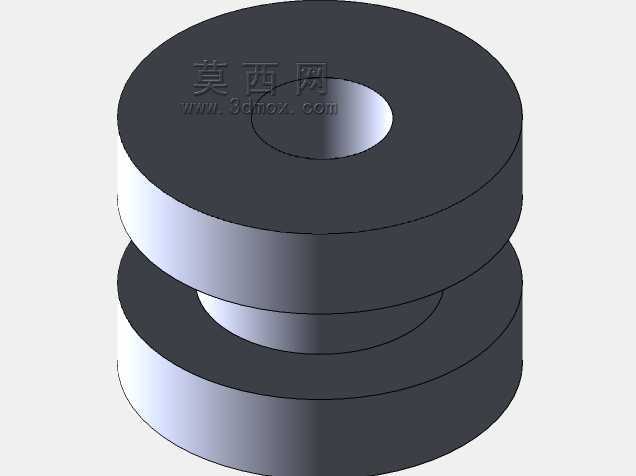

　　设计过程中首先要确定的是额定压装载荷，根据目标作业场景的最大需求压力，反推齿轮齿条的模数、齿宽参数，保证齿条在最大载荷下不会出现弯曲变形、轮齿不会发生断齿失效，齿轮与手柄的连接采用键连接传递扭矩，避免长期使用后出现手柄空转的问题。立柱的直径选择需要兼顾导向稳定性与重量控制，立柱与传动箱体的导向套采用铜质衬套，减少长期滑动带来的磨损，磨损后仅需更换衬套即可恢复精度，无需更换整个箱体或者立柱，降低后期维护成本。齿条的行程设计通常控制在50到100毫米区间，覆盖绝大多数小型零件的压装行程需求，行程过长会导致设备整体高度增加，放置时容易出现头重脚轻的问题，行程过短则无法满足部分需要较大下压距离的作业需求。

　　安装边界方面，这类台式手压设备的底座占地面积通常不超过一张A3纸大小，整体高度控制在400毫米以内，放置在高度750到800毫米的标准工作台上时，操作手柄的位置刚好适配操作人员站立作业的手臂高度，无需弯腰或者抬臂操作，长时间作业的疲劳度更低。设备整体重量控制在10到15公斤区间，单人即可搬运移动，适合多工位之间灵活调配使用。压头的下端面到底座平台的最大开口高度，通常设计为200毫米左右，可容纳绝大多数小型工装夹具与工件的组合高度，压头的轴心线与底座平台保持垂直，垂直度公差控制在0.05毫米以内，保证压装过程中压力垂直作用在工件上，避免出现压偏、压斜导致的工件报废问题。在齿条的上端设置有限位挡块，防止操作时齿条过度下行从齿轮座中脱出，同时也能限制最大压装行程，避免压头过度下行撞击底座平台损坏设备。

　　从实际使用的细节设计来看，手柄的摆动角度控制在60度范围内，操作人员无需大幅度摆动手臂即可完成全行程下压，复位过程依靠齿条与压头的自重即可实现，无需额外加装复位弹簧，减少了易损件数量，长期使用的故障率更低。传动箱体上的蓝色圆形部件为锁紧状态指示或者行程微调旋钮，可根据作业需求微调压头的初始位置，保证压装深度的一致性，在批量重复压装作业时，调整好微调限位后，每次扳动手柄到极限位置即可获得一致的压装深度，无需每次手动对位，大幅提升批量作业的效率与压装一致性。
