农业机器人用紧凑型机电式无级变速装置

　　这套变速装置的开发初衷，是瞄准小型农业作业机器人的动力匹配痛点——当前田间作业的小型轮式、履带式作业平台，普遍面临动力源选型的矛盾：纯电驱动方案受电池能量密度限制，持续作业时长难以满足大田作业需求，且低温环境下放电效率折损明显；传统燃油动力直驱方案，又存在调速范围窄、低速扭矩输出不足、工况适配性差的问题，无法匹配除草、播种、巡检等不同作业场景下的行走速度与动力输出要求。

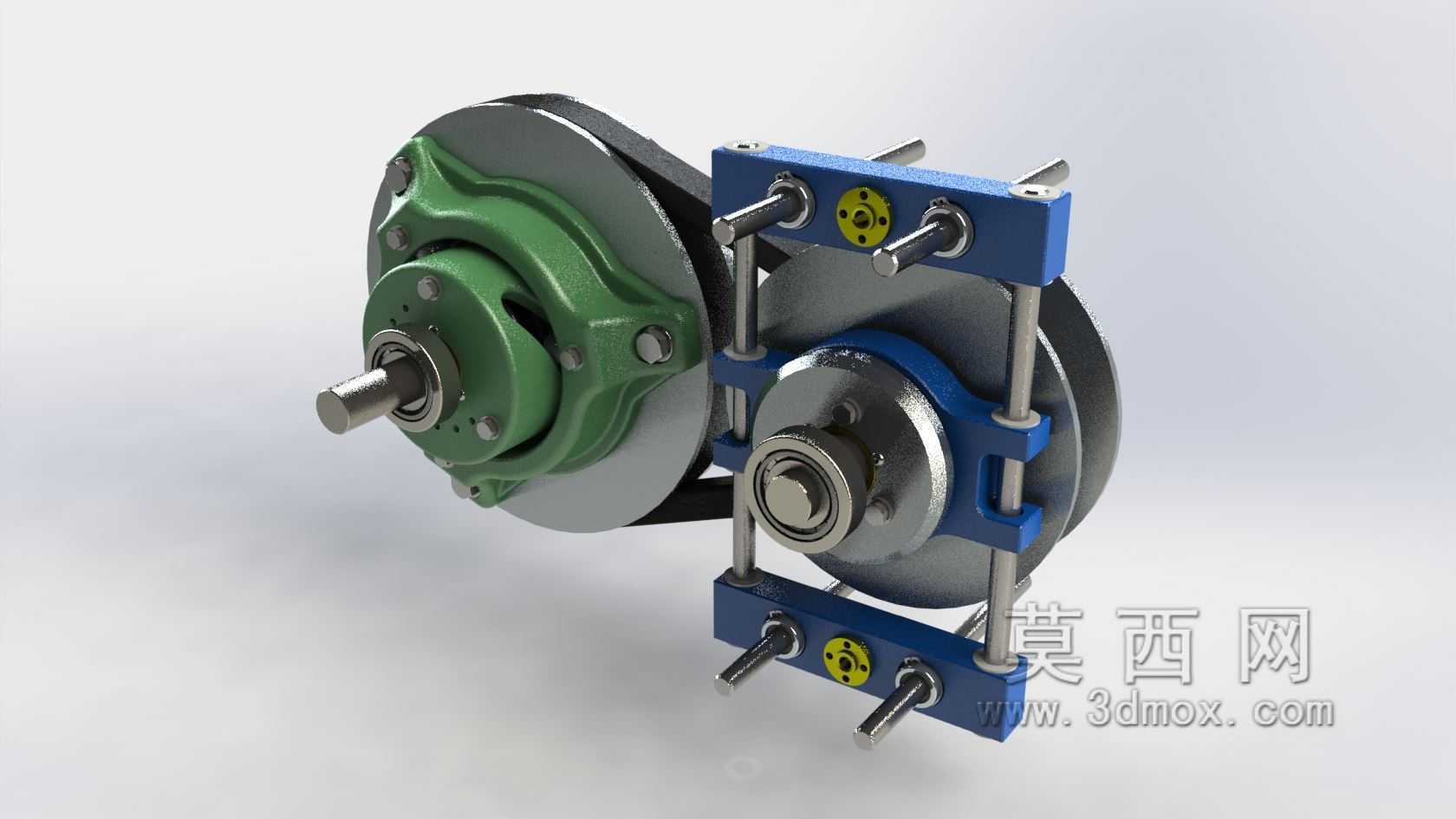

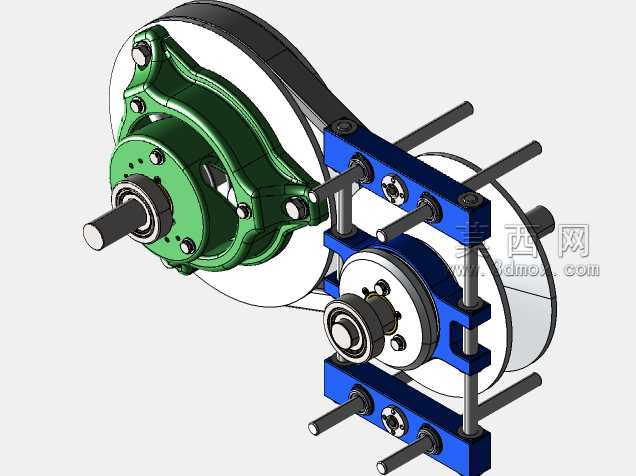

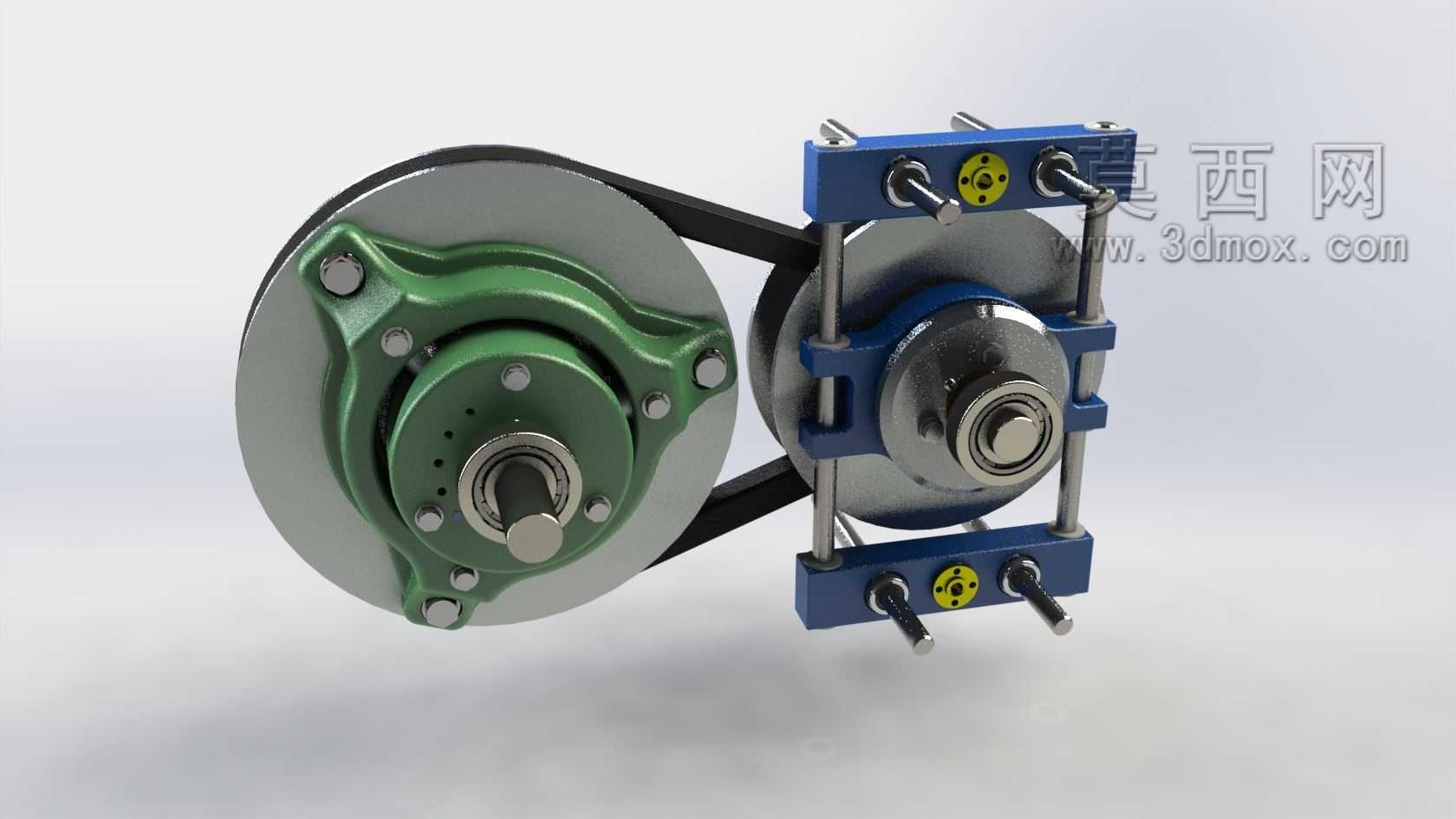

　　从结构布局来看，装置采用同轴双带轮的对称式设计，主动轮端集成离心式离合结构，从动轮端配置电控调节的滑动支架，整体径向尺寸控制在160mm范围内，轴向安装厚度不超过120mm，输入、输出轴端均采用标准平键连接，轴伸长度预留25mm的联轴器安装空间，可直接匹配小排量通用汽油机的输出轴，也可通过转接法兰适配伺服电机的安装接口，安装底座预留四个M6的螺纹固定孔，孔位间距符合小型移动平台的通用安装标准，不需要额外加工转接支架即可完成装配。

　　功能实现层面，这套变速机构延续了CVT传动的核心逻辑，通过改变主动、从动带轮的有效工作直径实现传动比的连续变化，区别于传统液压驱动CVT的复杂油路结构，这套装置的调速动作通过电控执行器推动滑动轴承座实现，执行器行程仅需15mm即可覆盖全传动比范围，传动比调节区间覆盖0.5:1到2.5:1，既可以满足作业时低速大扭矩的输出需求，也能匹配转场时的较高行走速度。带轮表面做了防滑纹理处理，配套专用的高强度传动带，额定传递扭矩可达8N·m，完全满足30kg级以下小型农业机器人的动力传输需求。

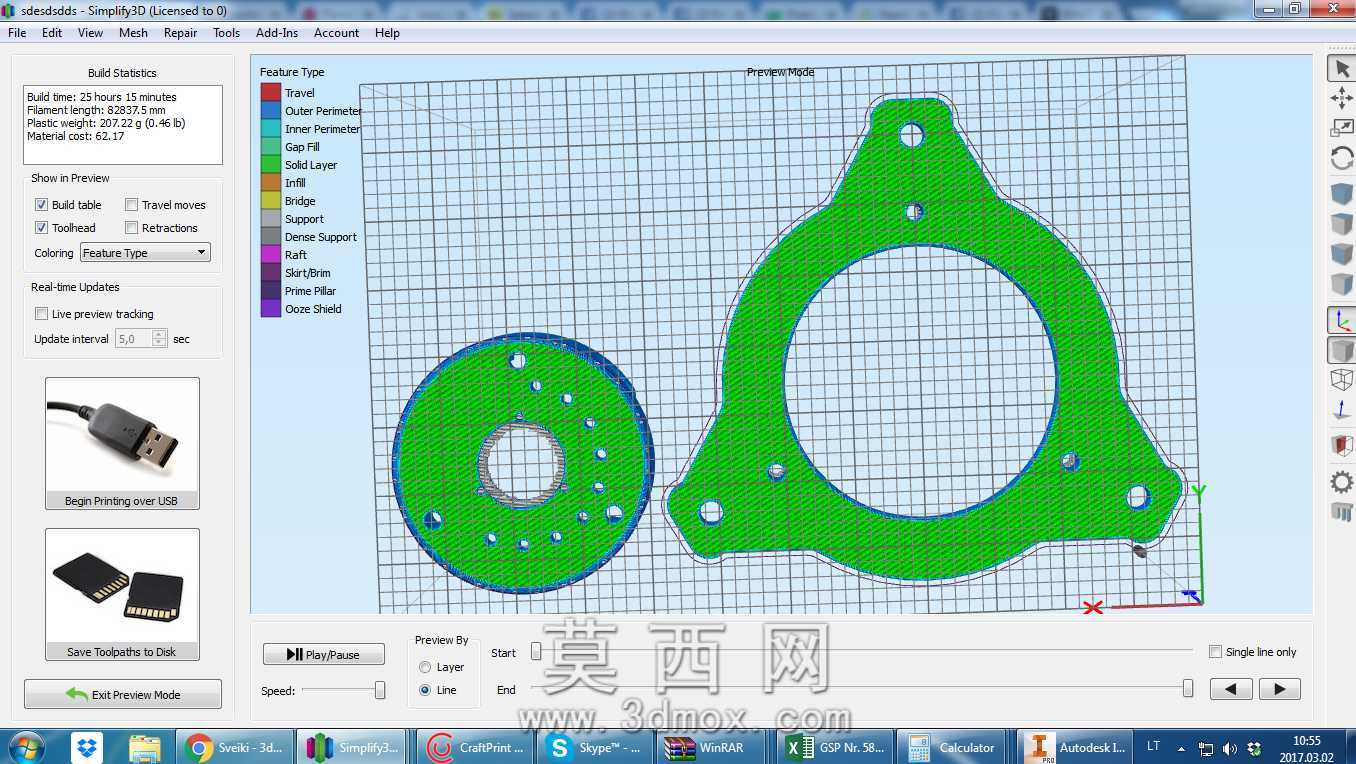

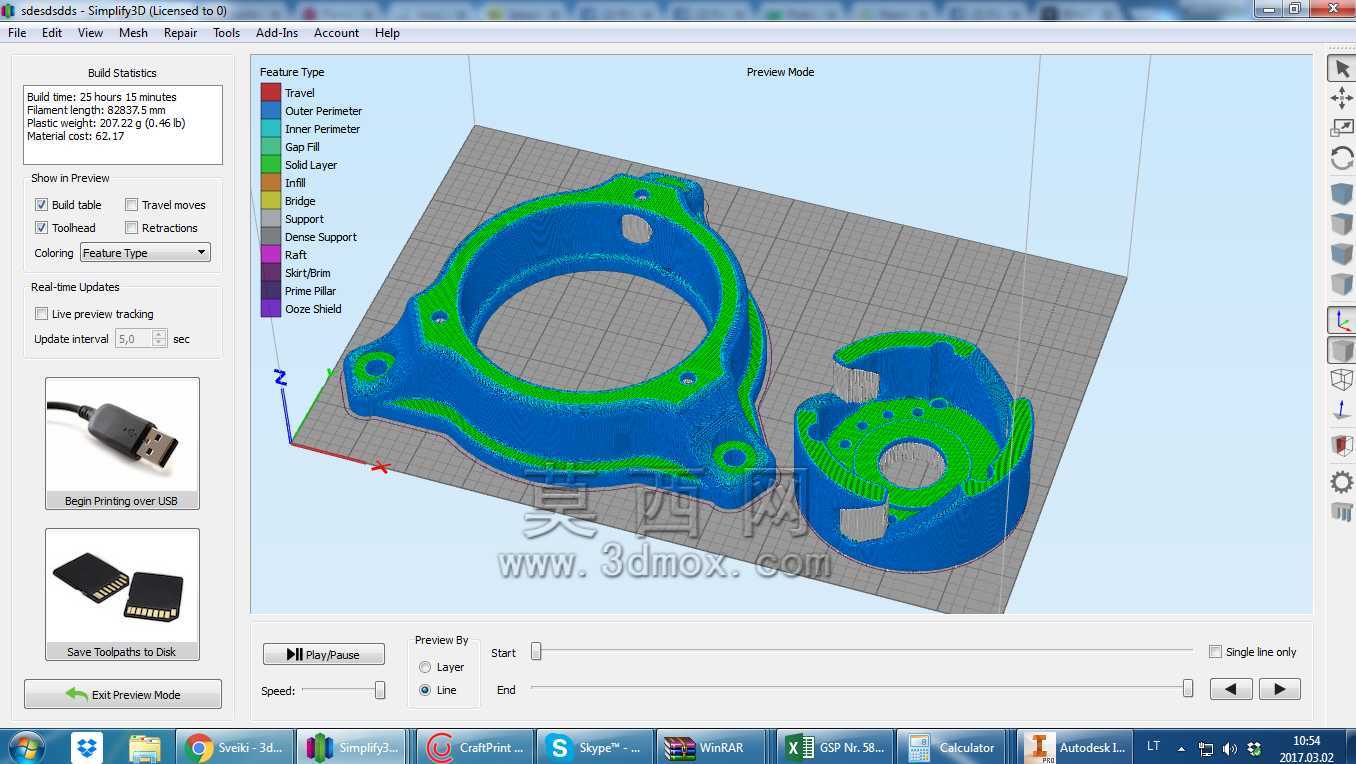

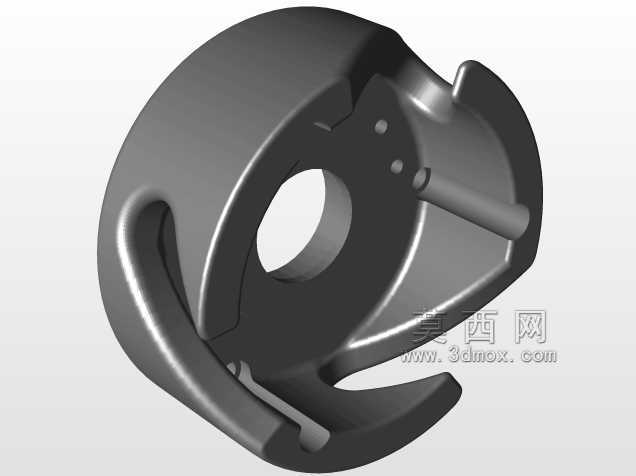

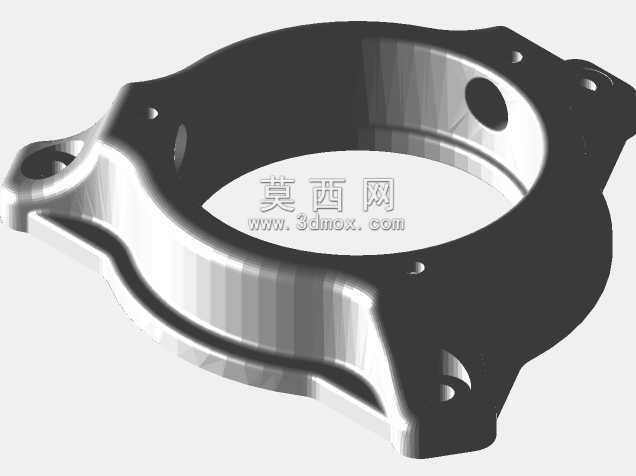

　　设计过程中重点考虑了田间作业的可靠性问题，所有旋转部件的轴承位置都设计了防尘密封结构，避免田间的泥沙、粉尘进入配合面造成磨损；受力较大的支架部件采用高强度铝合金加工，在保证结构强度的前提下控制整体重量，整套装置不含传动带的自重控制在1.2kg以内，不会给小型移动平台增加过多的负载。针对小批量试制的需求，部分结构复杂的受力部件做了适配3D打印的结构优化，在保证载荷承受能力的前提下，减少了复杂的机加工工序，降低原型验证阶段的制造成本。

　　实际场景适配中，这套变速装置可直接集成到小型遥控割草机、田间巡检机器人、履带式微耕平台的动力系统中，配合转速传感器与控制单元，可根据作业负载自动调整传动比，让动力源始终工作在高效转速区间，相比传统的定速比传动方案，可降低15%左右的动力损耗，延长燃油动力平台的续航时长，也能减少纯电平台的电机大负载工况出现概率，提升电池的使用效率。安装时仅需要保证输入输出轴的同轴度误差不超过0.1mm，传动带的张紧力调整到规定范围即可，日常维护仅需要定期检查传动带磨损情况，不需要复杂的油路保养，适配农业作业场景低维护成本的使用需求。

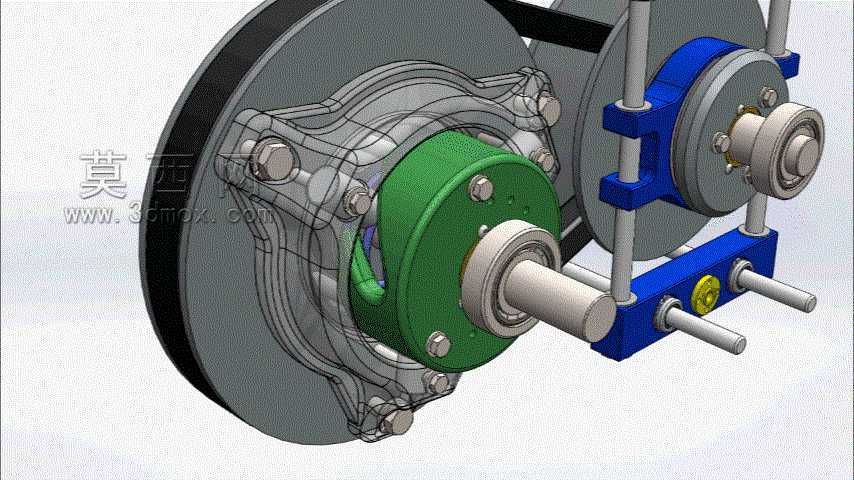

　　结构细节上，主动轮端的离合结构可在动力源怠速状态下自动切断动力传输，避免平台静止时传动系统持续带载，减少不必要的动力损耗；从动轮端的调速支架采用双导杆导向结构，保证滑动过程中带轮的平行度误差始终控制在允许范围内，避免传动带偏磨，延长传动部件的使用寿命。所有外露的紧固件都采用不锈钢材质，可适应田间高湿度、多腐蚀性介质的作业环境，减少锈蚀导致的维护问题。
