德纳Spicer FNR H12传动箱模拟定位件

项目分类:变速器 发布时间:2021-11-08 ID:374479

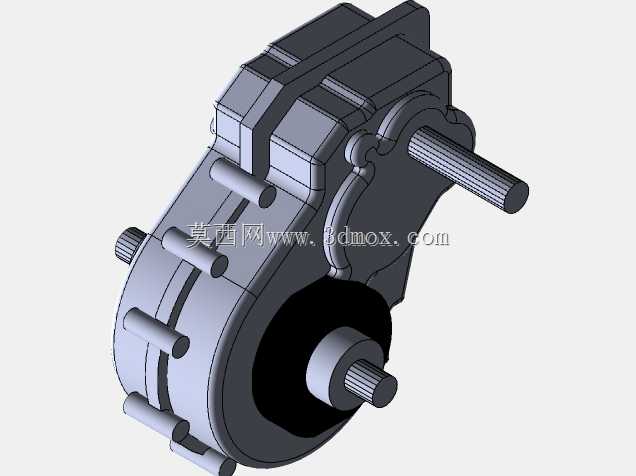

  • 德纳Spicer FNR H12传动箱模拟定位件

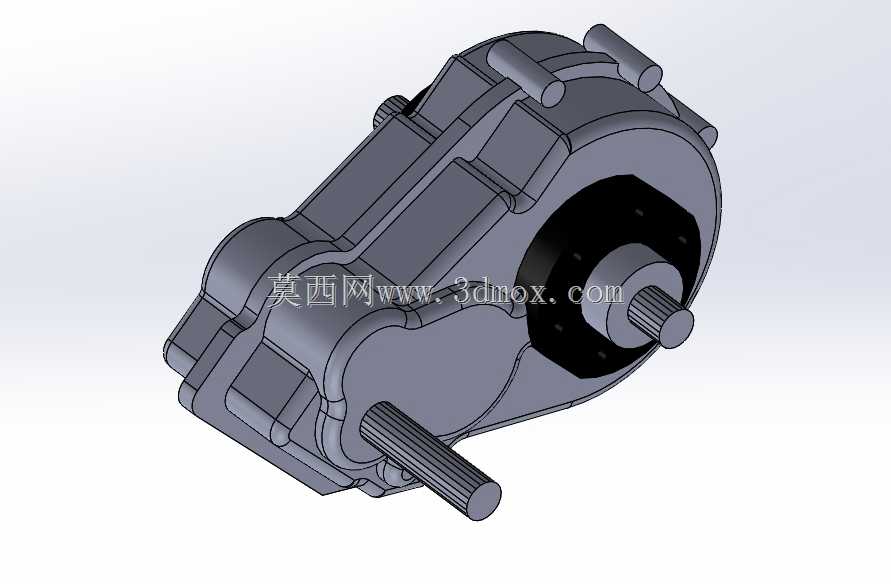

  • 德纳Spicer FNR H12传动箱模拟定位件

  在非道路移动机械、小型工程车辆的动力传动系统布局阶段,往往需要先完成周边安装点位的匹配校验,避免后续完整传动总成进场后出现安装干涉、轴系对中偏差过大的问题,这个模拟零件正是为这类前期布局校验场景开发的定位参考件。它完全复刻了Dana Spicer FNR H12系列传动箱的外部安装凸耳位置、轴系伸出长度与相对方位,不包含内部齿轮、离合器、换挡机构等复杂传动结构,仅保留外部安装边界的核心尺寸特征,能够在整车总装布局的早期阶段,快速完成传动系统安装位的定位标记、周边线束与管路的走向避让规划,以及动力输入输出轴与发动机、驱动桥的初步对中校验。

  从实际工程应用的角度看,这类模拟定位件的使用场景非常明确:在新车型开发的样车搭建阶段,完整的传动箱总成往往采购周期长、成本高,若直接用成品件做布局验证,一旦出现安装点位不匹配、周边部件干涉的问题,不仅会造成昂贵成品件的磕碰损伤,还会拉长项目迭代周期。使用这个模拟件时,不需要考虑内部润滑、换挡逻辑、传动效率等总成性能问题,只需要核对三个核心维度的参数:首先是箱体上所有安装凸耳的孔位坐标、凸台高度与贴合面平面度,确保模拟件装到车架安装位后,每个固定点的贴合间隙、螺栓穿入角度都和真实总成完全一致;其次是三根伸出轴的相对位置、轴径尺寸与伸出长度,输入轴对接发动机飞轮端的位置、输出轴对接前后驱动桥的方位,都要和真实总成的轴系坐标完全重合,避免后续换装真实总成时出现轴系偏心、联轴器无法装配的问题;最后是箱体的最大外轮廓边界,包括各个凸起的安装座、传感器接口的外凸尺寸,确保周边布置的燃油管路、液压管线、线束固定点都不会和箱体轮廓发生干涉。

  设计这个模拟件的时候,刻意简化了所有非安装相关的结构:箱体内部全部做实体填充,不需要保留内部腔室、轴承安装位等结构,既降低了建模复杂度,也能提升3D打印或者机加工制作样件的效率,缩短模拟件的制作周期;外部轮廓上,所有和安装定位无关的倒角、圆角、标识刻字都做了适度简化,但严格保留了安装凸耳的贴合面精度、轴伸的同轴度公差要求,确保模拟件的定位基准和真实总成完全统一。在做整车布局的三维装配校验时,把这个模拟件导入整车装配坐标系后,可以直接以它的安装孔位为基准,反推车架安装支座的焊接位置、加强筋的布置方向,也可以以伸出轴的中心为基准,布置传动轴的万向节安装位置、校核传动轴的伸缩量与夹角是否在合理范围内。

  很多工程师在做前期布局时容易忽略一个细节:传动箱的安装凸耳往往带有一定的安装角度,部分凸耳的贴合面不是垂直于螺栓轴线的平面,而是带有微小的倾斜角度来匹配车架安装面的焊接倾角,这个模拟件完整保留了所有安装凸耳的贴合面角度特征,在做装配干涉检查时,能够准确模拟螺栓拧紧后凸耳与车架支座的贴合状态,避免出现后期装配时螺栓别劲、凸耳贴合面间隙过大导致的固定螺栓断裂问题。另外,模拟件上也保留了真实箱体上所有外接接口的外轮廓位置,包括通气塞安装位、放油塞位置、换挡摇臂的运动空间边界,在做周边部件布置时,可以提前预留出这些部件的操作空间,比如放油塞下方要预留足够的接油空间,换挡摇臂周边不能布置硬管或者刚性支架,避免换挡时摇臂和周边部件发生运动干涉。

  在实际的样车试制环节,用这个模拟件完成安装定位后,还可以直接在模拟件上标记管路固定点、线束卡扣的安装位置,等所有周边部件的布置方案完全确定后,再换装真实的传动箱总成,这时候所有安装点位、轴系对中关系都已经经过校验,真实总成进场后可以直接完成装配,大幅减少现场配焊、修磨的工作量,也能避免真实总成在反复拆装调试过程中出现密封面损伤、轴系磕碰的问题。对于做三维装配工艺的工程师来说,这个模拟件还可以用来做装配路径的仿真校验,模拟传动箱从车架下方举升安装的过程中,箱体轮廓和车架横梁、悬挂部件之间的安全间隙,提前确定最优的装配进给路径,避免真实总成装配时出现卡滞、磕碰的问题。
