带轮式机械变速传动结构设计方案

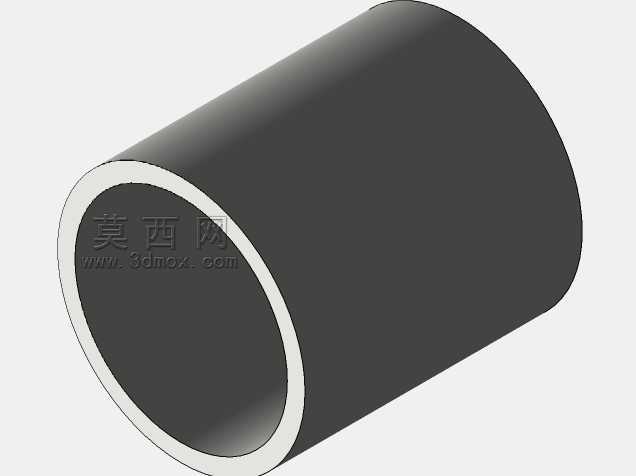

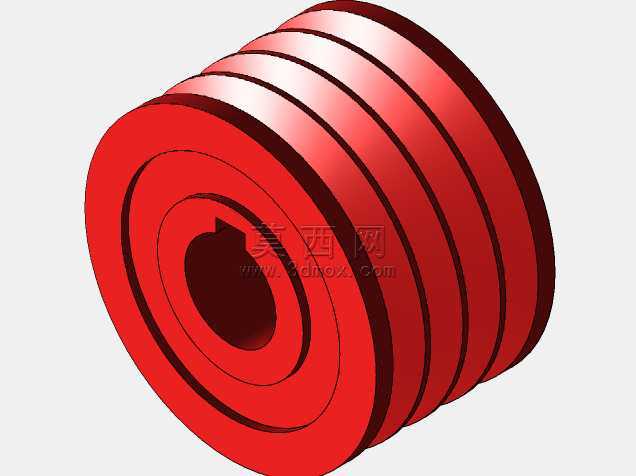

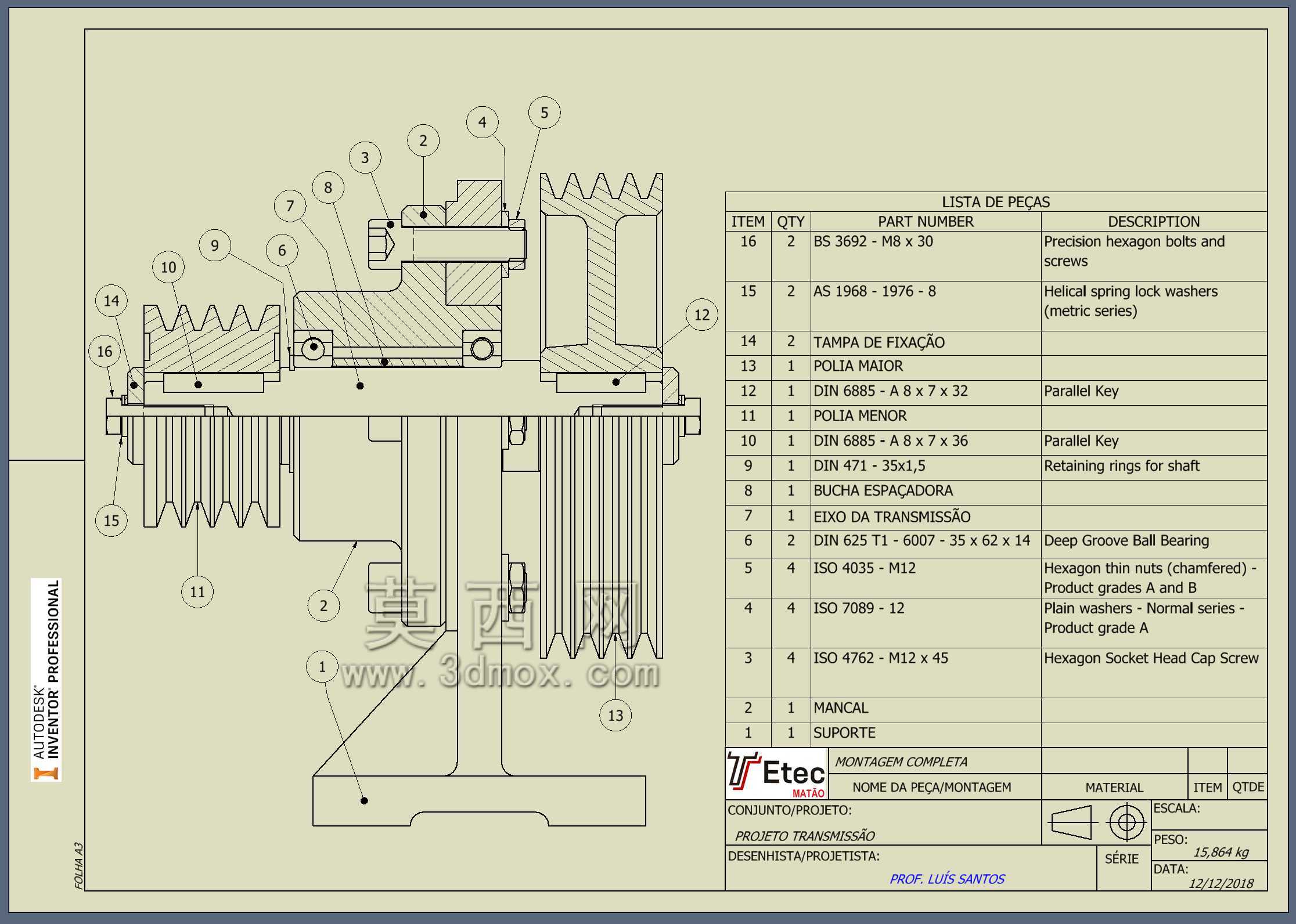

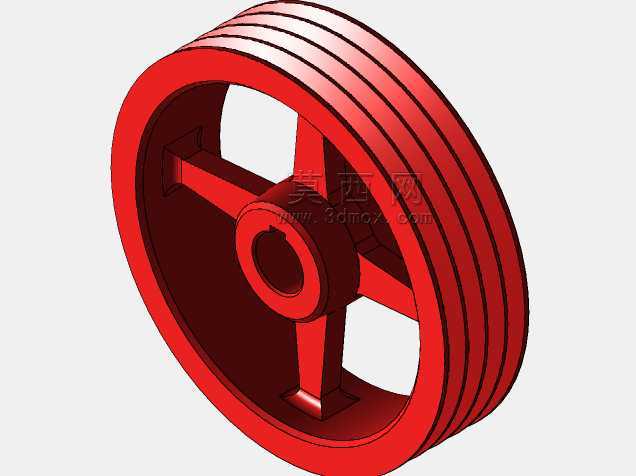

　　这套带轮式机械变速传动结构，主要面向中小功率的工业设备动力传递场景，常见于轻工生产线输送单元、小型农用作业机具、台式加工设备的动力变速环节，用来匹配原动机与工作端的转速扭矩需求，解决动力输出端与负载端转速不匹配、扭矩传递不足的问题。从结构组成来看，整套传动组件包含输入输出轴系、多组不同直径的V型带轮、轴用挡圈、深沟球轴承、锁紧垫圈、内六角紧固螺钉、平键等标准与专用零件，所有零件的装配关系完全按照实际机械装配的约束逻辑搭建，可直接用于结构校核、装配干涉检查以及后续的工程图导出。设计过程中优先考虑了传动效率与运行稳定性的平衡，带轮的节圆直径配比经过扭矩传递验算，确保不同传动比下皮带的包角满足摩擦传动的最低要求，

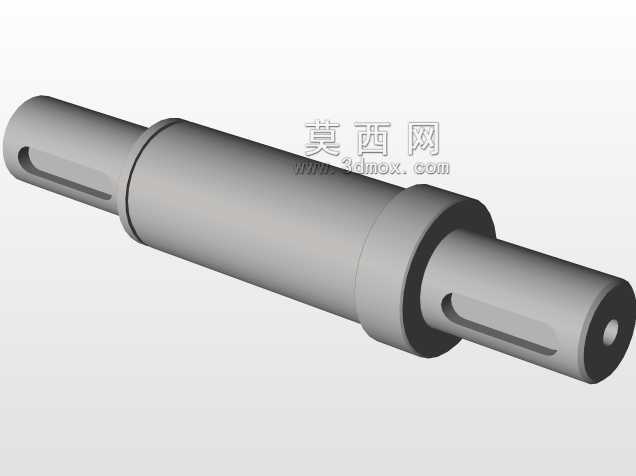

　　避免运行过程中出现打滑丢转的问题；轴系的支撑位置选择在靠近带轮受力点的位置，缩短轴的悬臂长度，降低轴运行过程中的挠曲变形量，延长轴承的实际使用寿命。零件的选型全部遵循通用机械设计标准，紧固螺钉选用内六角圆柱头类型，既满足轴向锁紧的强度要求，也能在装配时预留足够的扳手操作空间，不会和周边的带轮、箱体壁产生干涉；轴上零件的轴向固定采用轴用弹性挡圈配合轴肩的组合方式，相比圆螺母固定的方案，能有效减小轴系的整体轴向尺寸，让整套传动结构的布局更紧凑。平键的选型按照轴径匹配标准规格，键槽的位置设置在轴的受力对称面，确保扭矩传递过程中键的受力均匀，避免出现单侧应力集中导致的键剪切失效。轴承选用标准深沟球轴承，既能承受带轮张紧带来的径向载荷，

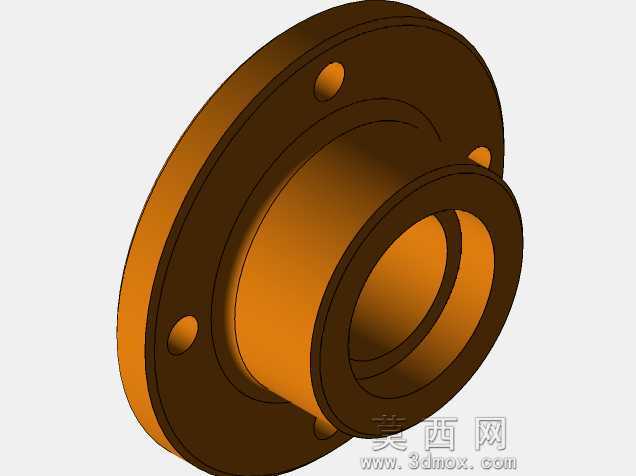

　　也能承受少量运行过程中产生的轴向窜动力，轴承的安装位置预留了标准的装配公差带，可直接适配常规的公差配合要求，不需要额外做非标定制。整套结构的安装边界以支撑轴的中心高为基准，输入带轮与输出带轮的中心距经过张紧行程验算，预留了皮带安装与后期张紧调整的余量，安装时不需要额外改动周边的设备机架结构，可直接固定在预设的安装支座上。从实际使用的角度出发，这套结构的日常维护点全部外露，皮带更换、轴承润滑、紧固件复检都不需要完全拆解整个传动单元，只需要拆开对应的端盖即可完成操作，能有效降低设备运维的时间成本。设计时还考虑了不同工况的适配性，带轮的轮槽尺寸匹配标准V型带规格，用户可根据实际传递功率的需求更换对应型号的传动带，不需要重新加工带轮零件；

　　轴端的连接尺寸采用通用标准直径，可通过联轴器直接对接不同类型的原动机与工作负载，适配性较强。整套结构的所有配合面都标注了对应的公差要求，装配时可按照工程图的公差要求进行零件加工与装配，能有效控制装配后的整体同轴度，降低运行过程中的振动与噪音。
