星球大战主题定制款手持光剑结构设计

　　本次呈现的手持光剑结构，最初的设计需求来源于影视IP线下实景互动场景的道具落地，同时兼顾收藏级手办的细节还原要求，在结构设计阶段就需要平衡握持手感、外观还原度与部件耐用性三者的关系。从实际应用场景来看，这类道具既会出现在主题漫展的cosplay互动环节，承受频繁的握持、挥摆动作带来的载荷，也会作为陈列展品放置在收藏展柜中，对外观细节的精致度有较高要求，因此在结构拆分时，特意将外覆的金属质感装饰件与内部的支撑骨架做了分离设计，外层装饰件采用薄壁结构还原影视原作的分段式金属质感，内层骨架则采用一体化的柱形承力结构，避免频繁挥摆时外层拼接件出现松脱错位的问题。

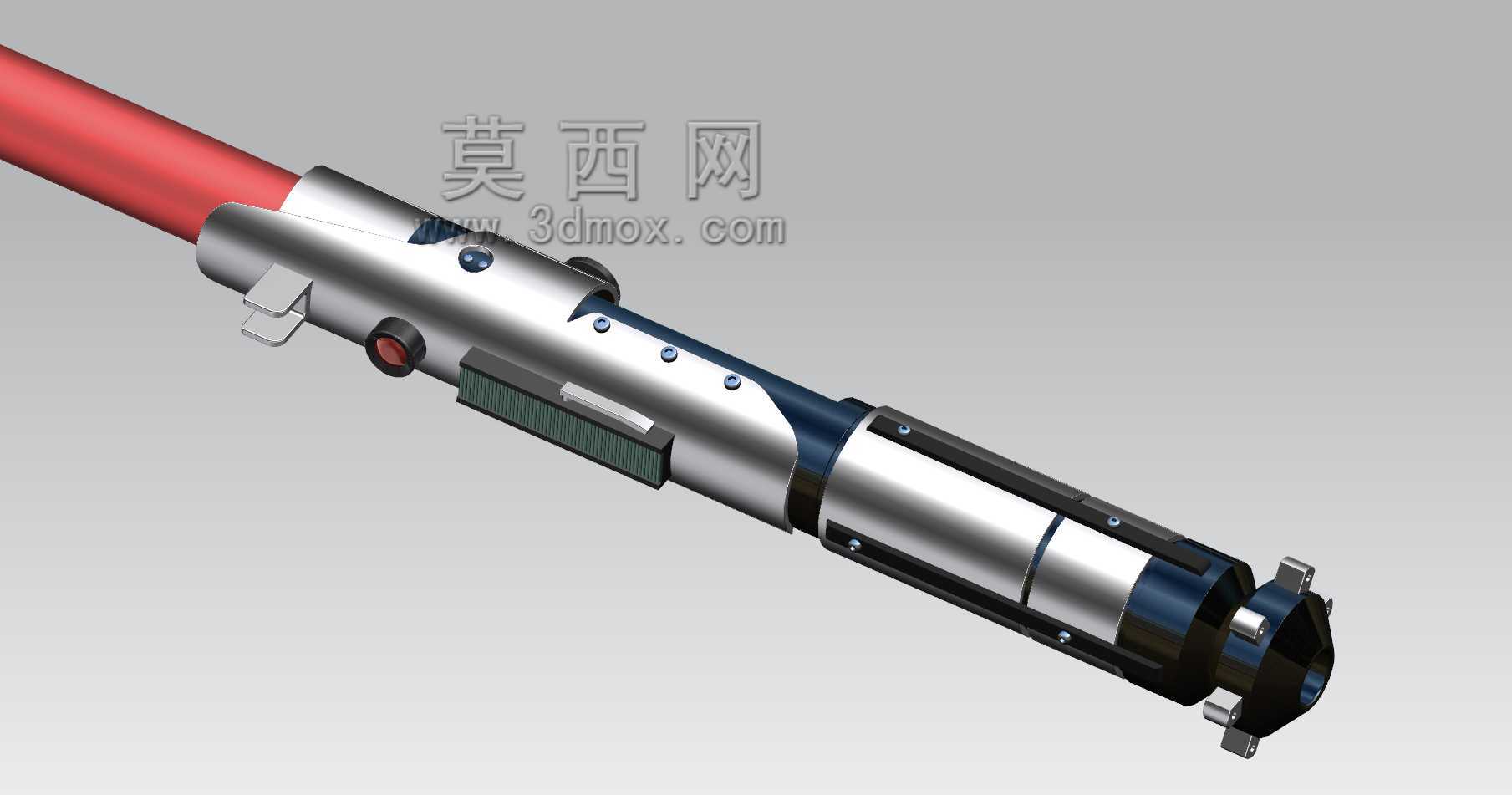

　　从功能特性来看，这款光剑的握持区域做了针对性的防滑纹理设计，对应原作上的防滑胶圈位置，建模时还原了细密的横向防滑齿结构，实际握持时虎口位置刚好贴合纹理区域，挥摆时不会出现打滑脱手的情况。剑身与剑柄的连接位置采用了快拆式的卡扣结构，不需要额外工具就可以完成剑身的拆卸更换，适配不同展示场景下的配色更换需求，卡扣的配合公差控制在0.1mm以内，安装后不会出现晃动旷量，同时拆卸时的按压力度控制在15N左右，既不会因为误触导致剑身脱落，也不会因为卡扣过紧导致拆卸困难。剑柄上的功能按键位置完全对应人体工学握持时的拇指操作范围，红色的功能按键与银色的金属机身形成明确的视觉区分，实际操作时不需要刻意目视寻找就可以触碰到按键位置，按键的按压行程设置为2mm，带有明确的段落反馈，避免误触的同时保证操作手感。

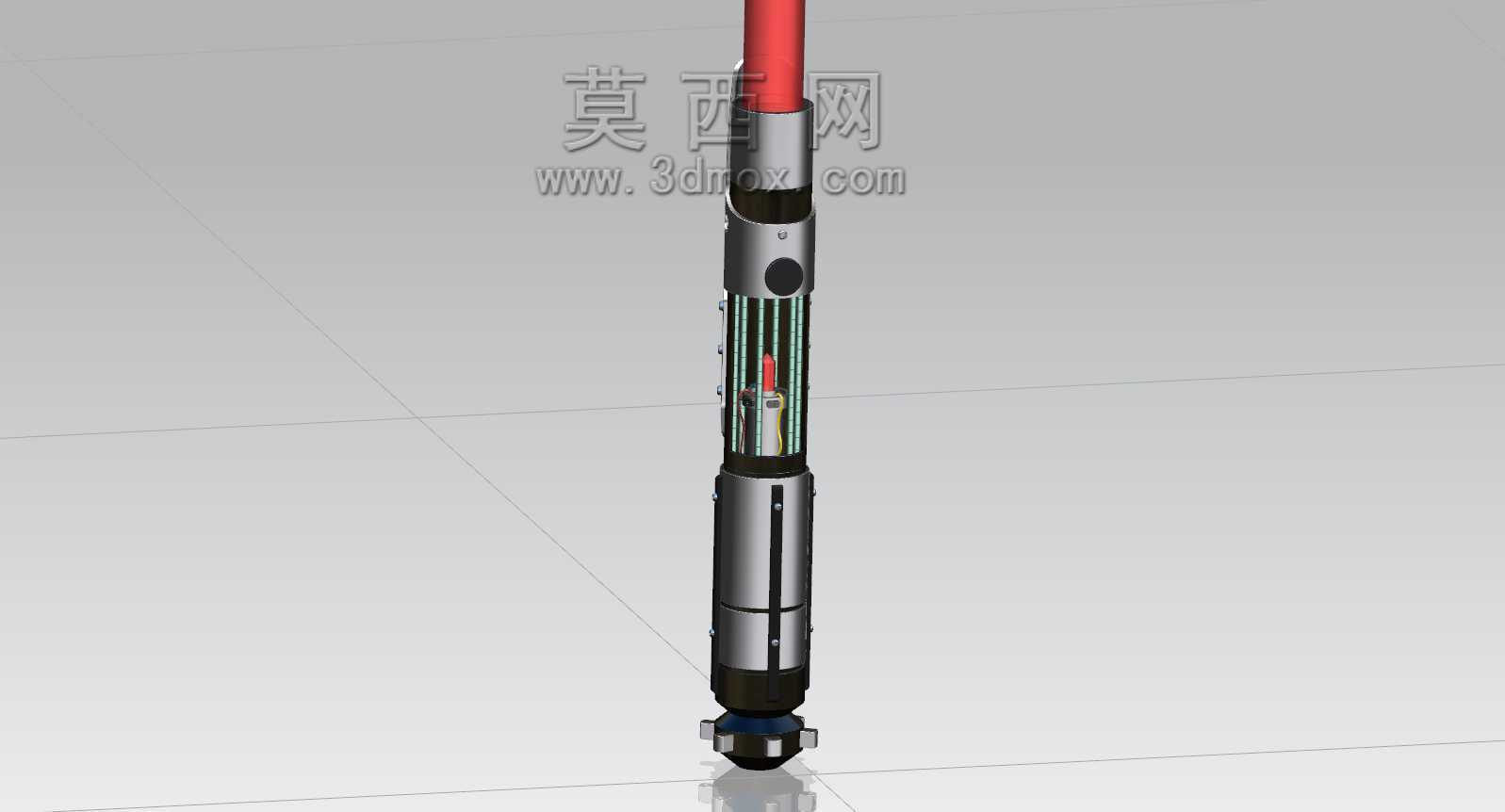

　　设计思路上，整体结构采用分段式装配逻辑，从剑柄尾端到剑身连接端依次分为尾盖段、电池仓段、控制段、剑身连接段四个部分，每一段之间采用螺纹连接加定位销的双重固定方式，螺纹采用M24×1.5的细牙螺纹，连接后同轴度误差可以控制在0.05mm以内，不会出现段与段之间错位的问题。尾盖段设计有可拆卸的端盖，方便内部供电部件的更换，端盖上预留了挂绳孔位，方便用户搭配腕带使用，避免挥摆时道具脱手飞出。控制段的表面做了多颗固定螺丝的细节还原，每一颗螺丝的位置都对应内部骨架的连接点位，不是单纯的外观装饰，实际装配时这些螺丝会穿过外层装饰件直接锁附在内部骨架上，保证外层装饰件的固定强度。剑身部分采用等直径的圆柱形结构，表面做了半透明质感的材质处理，对应原作中发光剑身的视觉效果，剑身与剑柄连接位置做了过渡倒角，避免直角边缘在互动过程中划伤使用者。

　　外形尺寸与安装边界方面，剑柄整体长度控制在280mm，握持区域的直径设置为38mm，这个尺寸刚好适配成年男性的平均握持围度，长时间握持也不会出现硌手的问题。剑身伸出后的整体长度为1050mm，重心位置设计在距离剑柄尾端120mm的位置，也就是握持区域的前方，挥摆时的力矩控制在合理范围内，不会因为重心过于靠前导致手腕负担过重。安装边界上，所有外凸的按键、装饰件的突出高度都控制在3mm以内，不会在握持时硌到手部，同时所有外露的边缘都做了R0.5的圆角处理，没有尖锐的棱角，符合互动道具的安全要求。内部的走线槽位在建模时就预留了2mm的间隙，方便后期装配时的线路布设，电池仓的内部尺寸适配常规的18650供电组件，不需要额外定制特殊尺寸的供电部件，降低后期的维护成本。在细节处理上，金属部件的表面做了分色处理，银色的金属主体与深蓝色的装饰段形成视觉层次，对应原作中的金属氧化与深色涂层的质感差异，每一段的拼接缝隙控制在0.02mm以内，装配后不会出现明显的拼接缝，保证外观的整体性。
