轴流式涡轮叶片组件三维结构设计

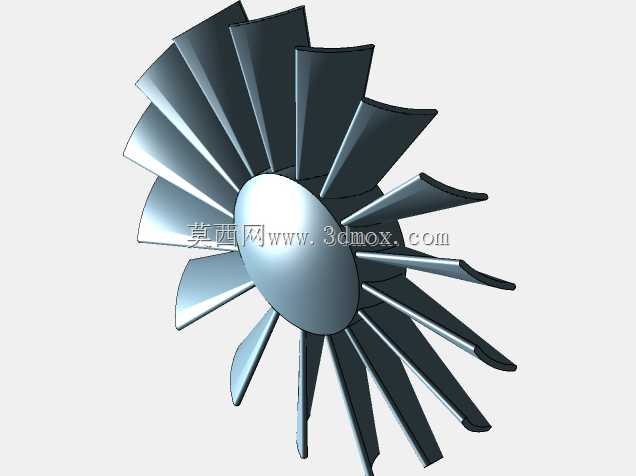

在航空发动机、地面燃气轮机、涡轮增压器这类依靠流体能量转换实现动力输出的设备中，涡轮是直接承接高温高压工质冲击、将流体动能转化为轴系旋转机械能的核心转子部件，这套轴流式涡轮的三维结构完全围绕实际工况下的受力、流场匹配需求搭建。从结构组成来看，该涡轮采用整体式轮盘搭配等截面变扭距叶片的布局，中心的纺锤形导流罩可以避免轮盘前端出现气流滞止区，引导来流平滑进入叶片流道，减少入口处的流动损失。叶片沿轮盘周向均匀排布，叶型从根部到顶部采用了渐变的扭角设计，这是因为不同叶高位置的圆周线速度存在明显差异，根部线速度低、顶部线速度高，匹配对应扭角能够让整个叶高范围内的气流攻角保持在合理区间，避免局部出现气流分离导致效率下降，同时也能平衡叶片不同位置的气动载荷，降低根部的弯曲应力集中。设计过程中首先要确定的是安装边界尺寸，轮盘中心的轴孔需要匹配对应规格的传动轴，轴孔与轮盘的过渡段采用大圆角结构，避免高速旋转时轴孔位置出现应力集中引发疲劳断裂；叶片顶部与机匣之间预留了合理的径向间隙，间隙值既不能过大导致叶顶泄漏损失升高，也不能过小避免热态膨胀后叶片与机匣发生刮碰，这一间隙值需要结合工作温度下的材料热膨胀系数、转子的径向跳动量综合计算确定。从实际应用场景来看，这类小尺寸轴流涡轮既可以作为小型燃气轮机的动力涡轮级，也可以适配涡轮增压器的涡轮端，匹配小排量内燃机的进气增压需求，工作时高温高压的燃气从轴向进入流道，冲击叶片曲面带动整个轮盘旋转，输出的扭矩通过传动轴传递给压气机端或者负载端。叶片的型线设计经过了流道截面的反复迭代，叶身的压力面做了微弧收敛处理，能够让气流在流道内加速膨胀的过程更顺畅，吸力面的曲率则控制在合理范围，避免局部流速过高引发激波损失；轮盘的厚度从中心向边缘逐渐减薄，既保证了中心轴孔位置的结构强度能够传递大扭矩，也能尽可能降低转子的整体转动惯量，让涡轮的动态响应速度更快，在工况快速变化时能够迅速跟随转速调整。整套结构的装配逻辑也充分考虑了工程实际，导流罩与轮盘前端采用止口定位，保证装配后的同轴度，避免高速旋转时出现动不平衡量超标，叶片与轮盘的连接位置做了圆弧过渡，减少应力集中的同时也能降低流道内的流动阻力，所有的型面过渡都避免了尖锐棱角，既符合加工工艺性要求，也能减少工作过程中的应力集中风险，提升部件的疲劳使用寿命。
