铃木吉姆尼15寸铝合金轮毂结构设计

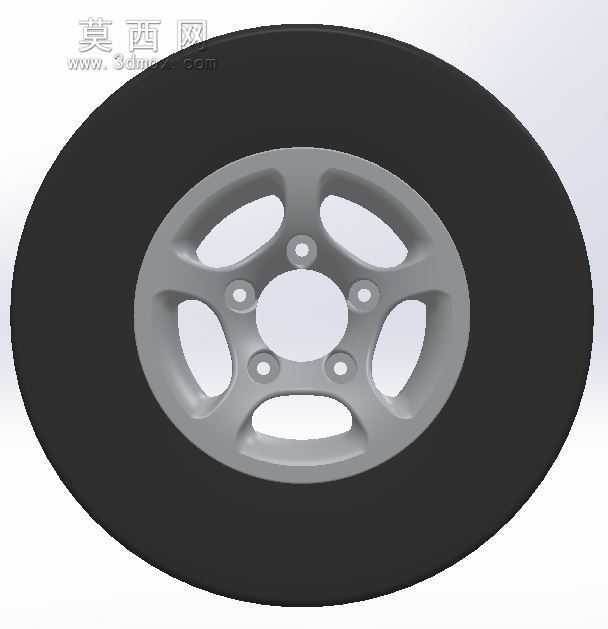

　　这款15寸铝合金轮毂的设计，首先要匹配吉姆尼这类小型硬派越野车的使用场景——日常城市通勤铺装路行驶、非铺装路面轻度越野穿越都要兼顾，不能只偏向单一使用环境做结构取舍。先从安装边界说起，这款轮毂适配吉姆尼原厂的四孔安装节圆，中心孔尺寸严格匹配原车轴头定位直径，避免安装后出现动平衡偏差、高速行驶抖动的问题，轮辋的偏距设定在合理区间，既不会让轮胎突出翼子板过多增加泥水甩溅，也不会因为偏距过小导致轮距过窄影响越野时的侧倾稳定性，轮辋的胎圈座直径严格对应15英寸轮胎的安装标准，胎圈座的角度、凸峰结构都符合乘用车轮辋的通用规范，保证轮胎安装后气密性可靠，不会在低胎压越野时出现脱圈风险。

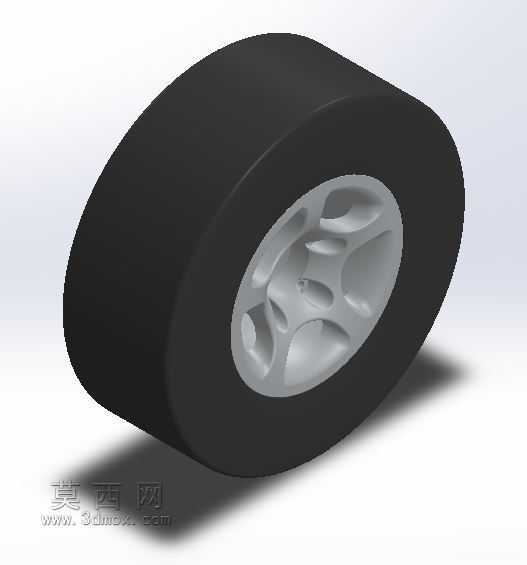

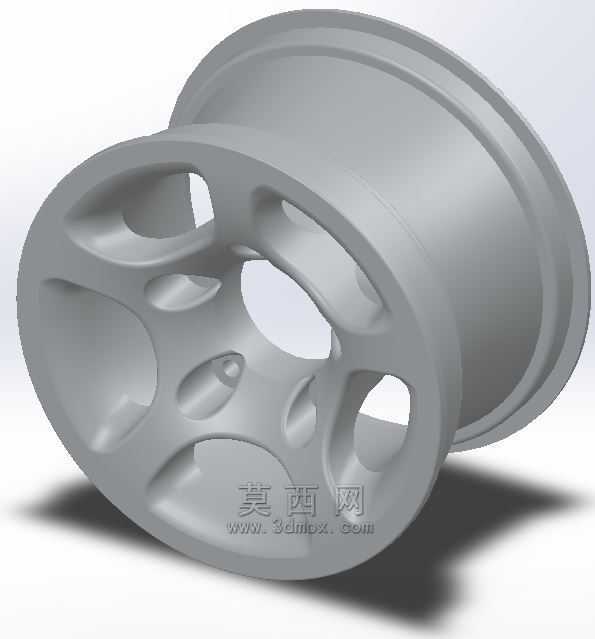

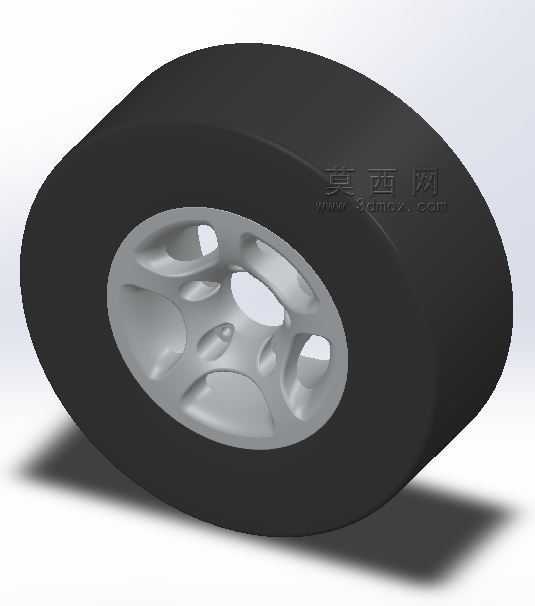

　　从结构设计思路来看，这款轮毂采用了五组大镂空辐条的构型，不是单纯为了外观造型做的设计，首先大镂空结构能给刹车系统留出足够的散热空间，吉姆尼原厂刹车尺寸不大，但在长距离下坡、连续制动的场景下，刹车系统产生的热量可以通过辐条间的空隙快速随气流散出，避免制动热衰减；同时辐条的造型做了渐变厚度处理，靠近轮心安装盘的位置辐条厚度更大，向轮辋边缘过渡时厚度逐步收窄，这样的变截面设计既能保证辐条的抗弯、抗扭强度，应对越野时路面冲击带来的交变载荷，又能尽可能降低轮毂的整体重量，减少簧下质量，提升悬挂的响应速度，不管是铺装路的操控性还是越野时的轮胎贴地性都能得到改善。轮辋的轮缘部分做了加厚处理，这是针对越野场景的专门优化，在低胎压行驶时轮胎胎侧变形量大，加厚的轮缘能更好地卡住胎圈，同时在遇到路面石块磕碰时，轮缘本身的抗冲击能力更强，不容易出现变形、开裂的问题。

　　实际使用中，这款轮毂的载荷设定完全覆盖吉姆尼的整车满载轴荷要求，单轮的额定载荷留有足够的安全余量，即使在越野时遇到单轮冲击、对角线车轮悬空再落地的极端工况，轮毂结构也不会出现塑性变形。表面的造型过渡全部做了圆角处理，没有尖锐的应力集中棱角，从结构根源上降低交变载荷下出现疲劳裂纹的风险，安装面的平面度严格控制，保证轮毂和轴头、刹车盘（或刹车鼓）的贴合面完全接触，不会出现安装后应力不均导致的轮毂变形。气门嘴的安装位置选在两组辐条之间的区域，既方便日常充气操作，也不会在越野时被石块、树枝磕碰损坏气门嘴。

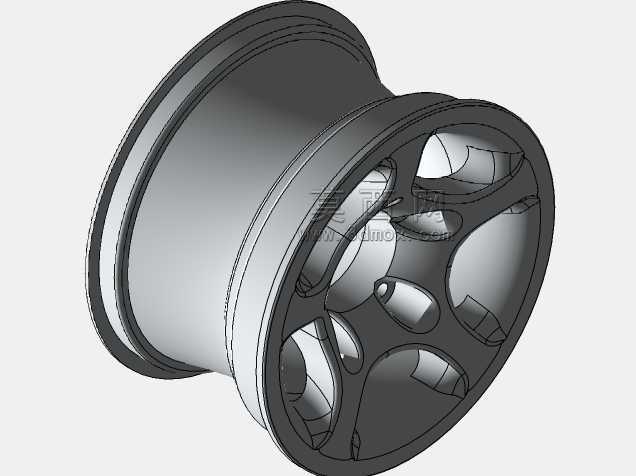

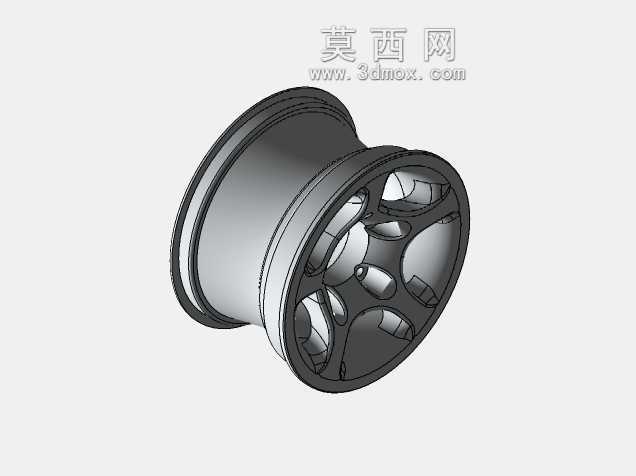

　　从建模细节来看，轮心的安装孔位做了沉台设计，轮毂螺栓安装后螺栓头不会突出轮毂安装面，搭配原厂轮毂盖可以完全覆盖安装区域，避免泥水、灰尘进入螺栓孔造成锈蚀，也能减少行驶时的风阻。辐条背面的减重槽不是随意挖除材料，而是经过受力路径优化的，材料去除的区域都是应力水平较低的部位，高应力区域完全保留足够的材料厚度，在实现轻量化的同时不损失结构强度。轮辋内部的通风槽结构也做了优化，行驶时气流可以顺着轮辋内部的导流结构快速流过刹车表面，提升散热效率，即使在夏季连续山路行驶，刹车系统的工作温度也能控制在合理区间。

　　针对日常使用的场景，这款轮毂的清洗便利性也在设计时做了考虑，辐条的造型没有过多复杂的凹陷死角，日常洗车时可以很方便地擦拭到辐条表面，不容易积存泥污，越野后附着的泥土也可以用高压水枪快速冲净，不会在结构缝隙里残留泥沙造成长期腐蚀。轮辋的宽度匹配吉姆尼常用的205/70R15、215/75R15等规格轮胎，不需要额外改动轮拱、悬挂结构就可以直接安装，不会出现轮胎蹭翼子板、蹭减震的问题，安装边界完全兼容原厂车辆的周边部件，不需要做破坏性改装就能适配。
