汽车行李架加装LED照明灯具结构设计

　　户外自驾、越野穿越场景中，原车行李架区域普遍存在照明盲区，夜间整理车顶装载的露营装备、脱困器材、行李物资时，仅靠车辆前照灯与车内顶灯无法覆盖车顶作业面，容易出现物品磕碰、固定卡扣对位不准的问题，这款加装式照明结构正是针对这一实际使用痛点开发，适配多数原厂纵轨式行李架的安装空间，无需对车身钣金做破坏性改动即可完成装配。

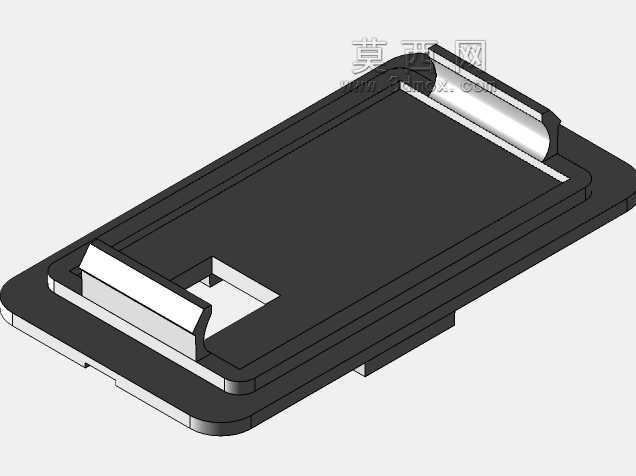

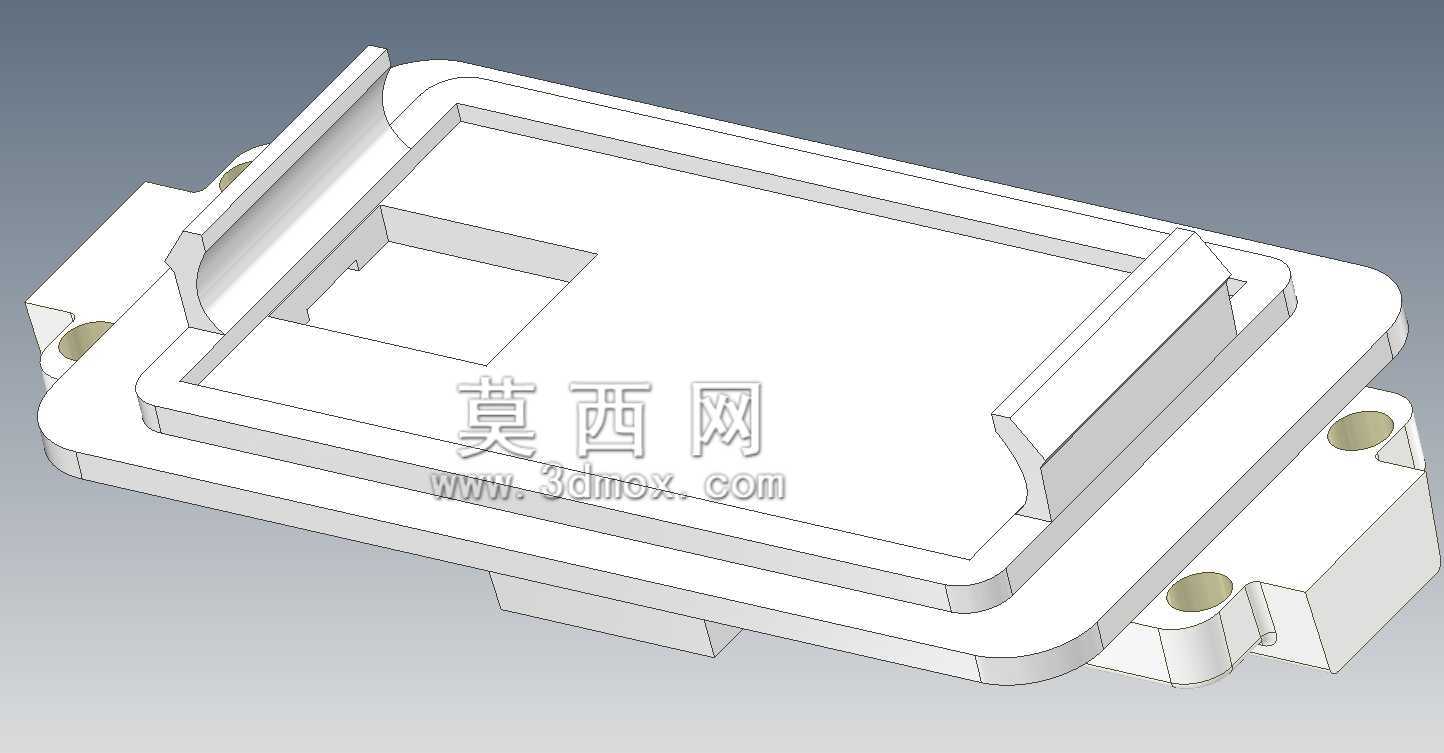

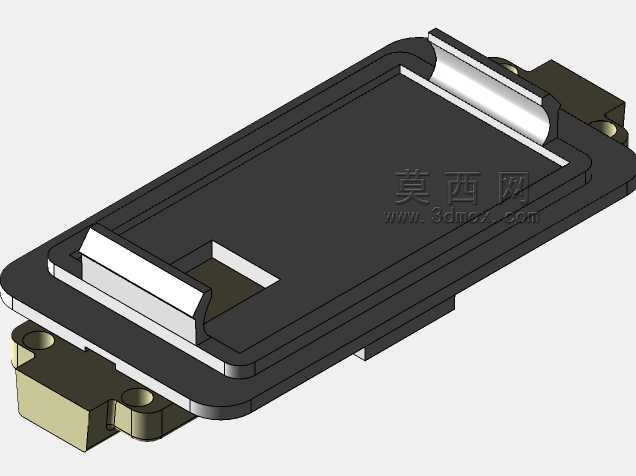

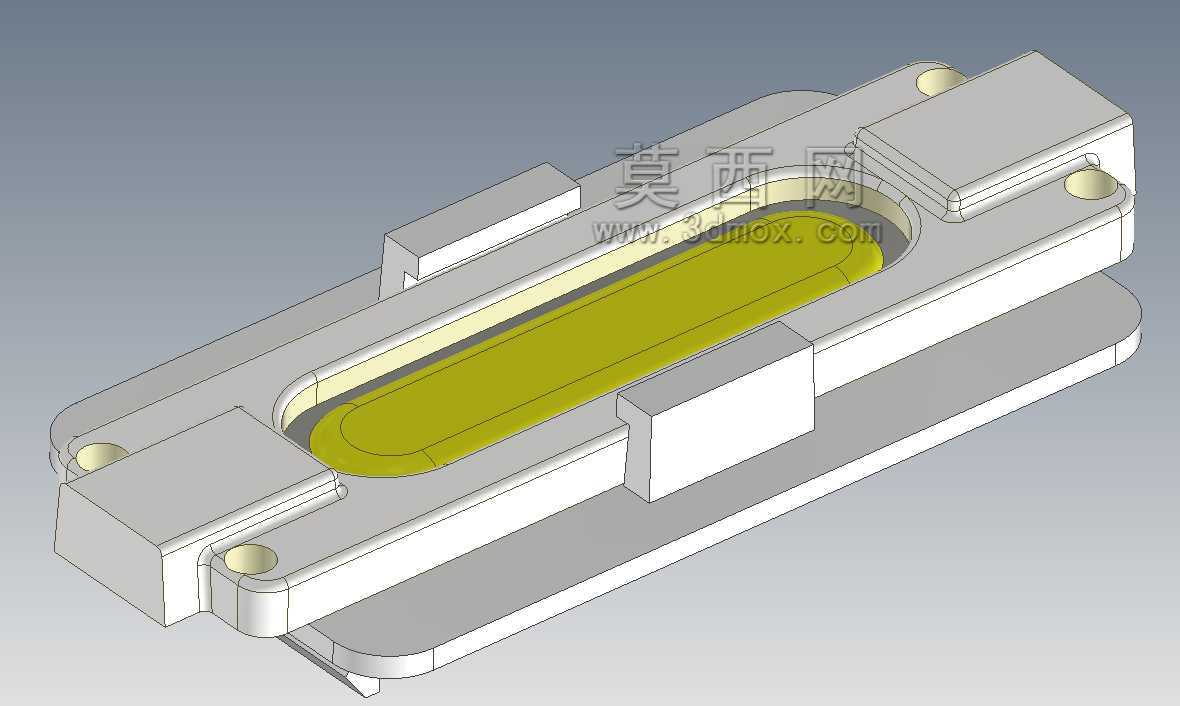

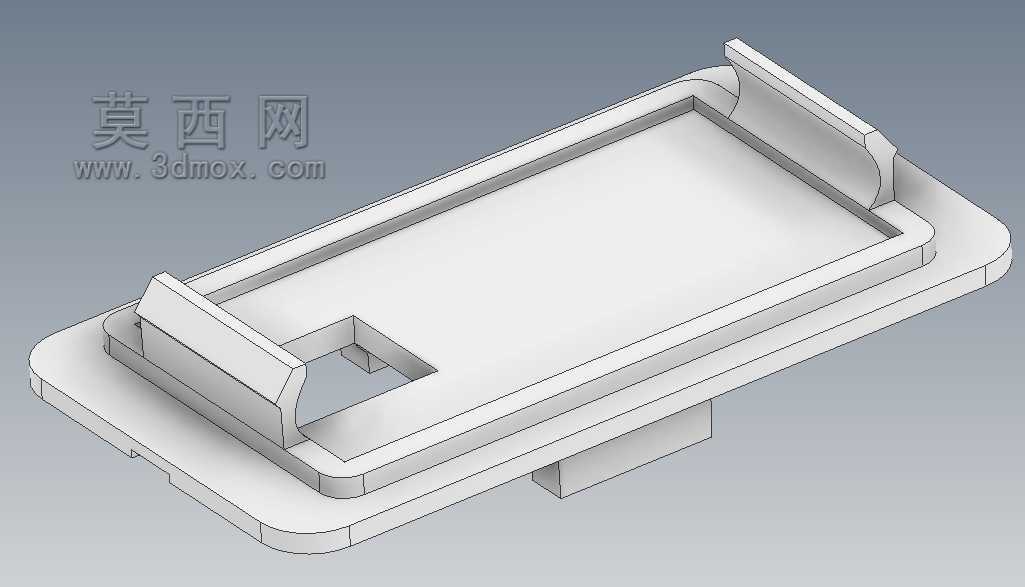

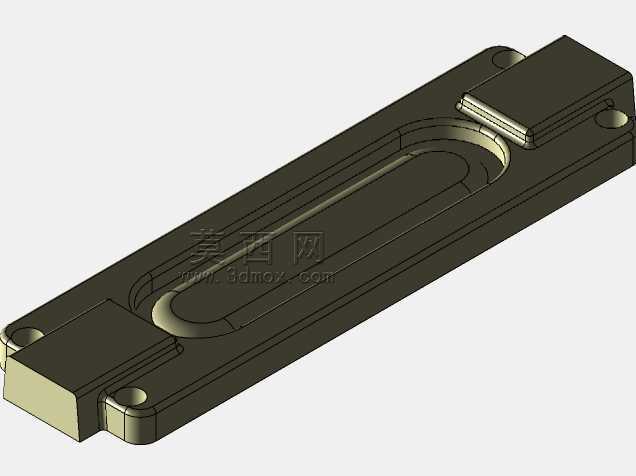

　　从结构设计逻辑来看，整个灯具采用长条形扁平化布局，整体轮廓贴合行李架纵梁的安装基面，外壳做了圆弧过渡处理，既降低车辆高速行驶时的风阻系数，也能避免尖锐棱角在装载物品时刮蹭行李或防水包。灯具两端设置了带安装孔的固定凸台，凸台内预埋了金属衬套，直接通过卡箍或螺栓与行李架纵梁连接，安装孔位预留了±3mm的调节余量，可适配不同截面尺寸的原厂行李架，安装边界控制在行李架纵梁的宽度范围内，不会超出车顶外廓尺寸，符合车辆改装的外廓要求。

　　发光区域采用长条形匀光设计，替换了传统的白炽灯泡方案，选用LED作为发光源，相比原车可选装的卤素行李架灯，功耗降低60%以上，长时间点亮也不会出现外壳过热烫坏周边防水胶条的问题，光线投射角度经过校准，主要覆盖行李架顶面及侧方0.5米范围内的作业区域，不会对向驾驶员造成眩光干扰，满足道路行驶的灯光使用规范。

　　内部结构做了分层设计，最外层是透光PC罩，表面做了防刮耐磨硬化处理，可抵御高速行驶时的砂石冲击；中间层是LED灯板与匀光扩散板，保证光线均匀铺洒在作业面，不会出现局部亮斑或暗区；底层是铝合金散热基座，既作为整个灯具的结构承力件，也能将LED工作产生的热量快速传导到外部空气，保证长时间点亮的光衰控制在合理范围。外壳的拼接缝隙处设计了嵌入式密封胶条，整体防护等级达到IP67，可应对高压水枪冲洗、暴雨天气、野外扬尘等复杂使用环境，不会出现内部进水短路、进灰积尘影响透光率的问题。

　　接线部分预留了标准车用接插件，可直接并联到车辆原有顶灯回路，也可单独加装控制开关在驾驶位或行李架侧方，用户可根据自身使用习惯选择接线方式，整个改装过程不需要复杂的专用工具，普通车主按照装配指引即可完成安装。作为DIY改装类的照明结构，所有零部件都选用通用标准件，LED灯板、密封胶条、固定螺栓都可在常规五金渠道采购替换，后期维护成本极低，不需要整体更换灯具总成。

　　在实际使用场景中，这款灯具除了满足夜间整理车顶行李的需求，也可在露营时作为营地辅助照明，光线覆盖范围足够支撑2-3人在车侧开展露营准备工作，长条形的发光面相比点状手电筒照明，阴影区域更少，整理装备、固定绑扎带时的视线更好。结构设计时充分考虑了行李架的承载特性，灯具自身重量控制在300g以内，不会额外增加行李架的负载负担，固定凸台的受力方向与行李架纵梁的承力方向一致，长期颠簸越野路段也不会出现固定点松动、灯具移位的问题。外壳的边角做了R3以上的圆角处理，即使人员在车顶作业时不小心磕碰，也不会造成尖锐划伤，兼顾了使用安全性。
