汽车座椅系统操纵杠杆结构设计

　　该构件为汽车座椅调节系统的核心受力杠杆件，日常驾乘过程中，驾乘人员扳动座椅调节手柄时，作用力会通过联动机构传递到该杠杆上，通过杠杆的绕轴转动实现座椅锁止机构的解锁与锁止，完成座椅靠背角度调节、座椅前后滑移位置切换等操作，是座椅调节功能实现过程中传递操作力、转换运动方向的关键承载零件。从实际装车场景来看，该零件安装在汽车座椅的侧下方钣金安装位，周边与座椅调角器核心组件、座椅滑移导轨锁块、操作拉索直接配合，工作过程中需要承受驾乘人员施加的瞬时操作力，同时在车辆行驶过程中要承受座椅传递的颠簸振动载荷，因此结构设计上对刚度、抗疲劳性能有明确要求，避免长期使用后出现变形导致调节卡滞、锁止失效的问题。

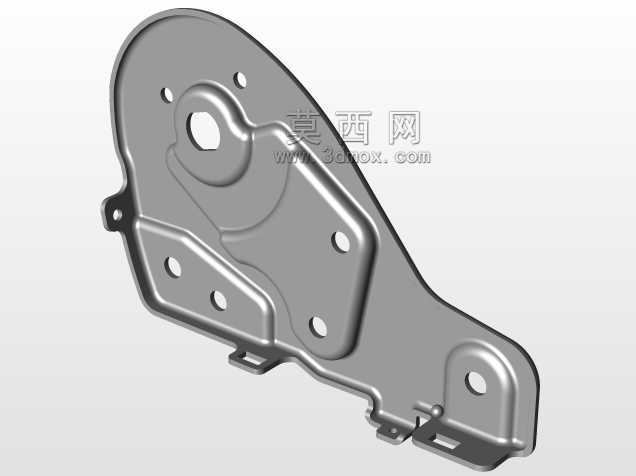

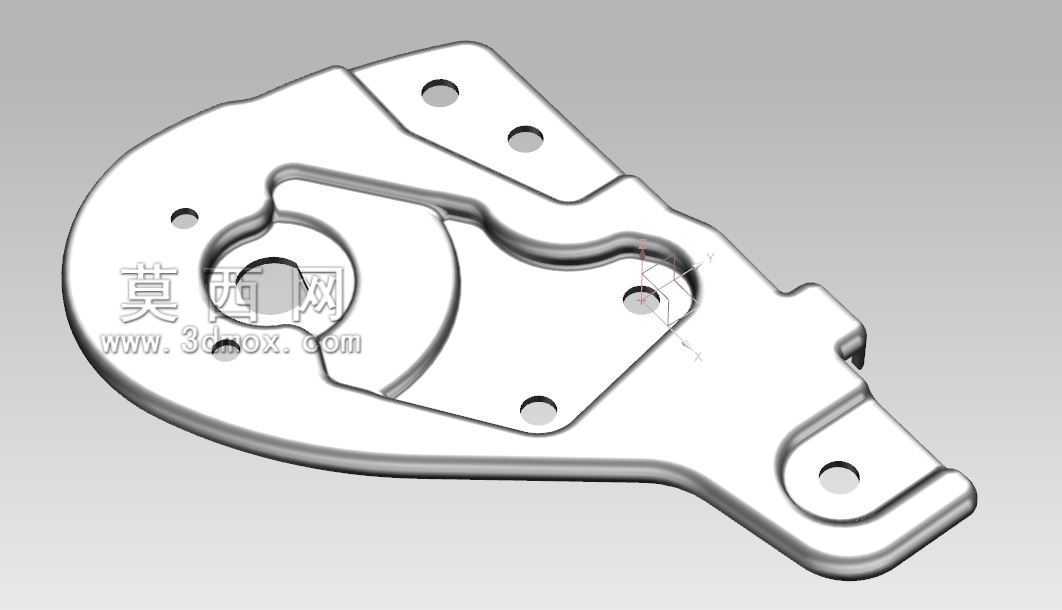

　　从结构设计思路来看，该零件采用单片冲压成型的钣金结构，整体轮廓为不规则异形板件，主体采用变厚度的冲压板材加工，在受力集中的转轴安装区域做了局部翻边加强处理，提升转轴位置的结构强度，避免反复转动过程中安装孔出现磨损扩孔的问题。零件上分布的多个安装孔分别对应不同的配合需求：中心位置的大尺寸通孔为杠杆的转动支点安装孔，用于穿装固定销轴，实现杠杆绕固定轴线的转动；周边分布的多个小孔分别用于连接拉索端头、联动拨杆以及自身的安装定位，每个孔的位置度公差都经过严格校核，保证杠杆转动过程中各连接点的运动行程匹配对应机构的动作需求，不会出现运动干涉或者行程不足导致锁止不到位的问题。零件边缘做了圆滑的倒角处理，一方面避免冲压锐边在装配过程中划伤操作人员、割破座椅内部的线束或者发泡层，另一方面也能减少应力集中，提升零件的抗疲劳寿命。

　　从安装边界来看，该零件的整体外轮廓完全适配座椅侧方的安装空间，转动过程中最大外摆轨迹不会与座椅内部的钢丝骨架、调角器外壳、侧护板内饰件发生干涉，设计时预留了足够的安全间隙，即使在零件存在合理制造公差、安装存在小幅偏差的情况下，也能保证转动顺畅。零件的厚度选型经过受力仿真校核，在满足操作强度要求的前提下尽可能降低板材厚度，实现零件的轻量化设计，帮助整车实现减重目标。零件表面采用常规的电泳防锈处理，适配汽车内部的湿热使用环境，避免长期使用后出现锈蚀导致转动卡滞。在实际建模过程中，需要重点关注各安装孔的相对位置精度、转轴孔与各连接点的力臂长度比例，力臂的比例直接决定操作力的大小，力臂设计过短会导致操作时需要施加的力过大，影响驾乘操作手感，力臂过长则会导致零件外轮廓尺寸过大，占用过多座椅内部的布置空间，因此设计时需要在操作手感和安装空间之间做平衡优化。同时要注意零件上的加强筋布局，在不增加板材厚度的前提下提升零件的整体刚度，避免受力时出现过大的弹性形变，导致操作行程虚位过大，调节手感松散。该零件的配合公差设计也需要重点考量，转轴孔与固定销轴之间采用间隙配合，保证转动灵活的同时控制配合间隙，避免间隙过大导致杠杆转动时出现晃动异响；拉索连接孔与拉索端头的配合需要保证拉索拆装方便，同时在拉动过程中不会出现脱开的问题。
