多级联动工业破碎生产线整体结构

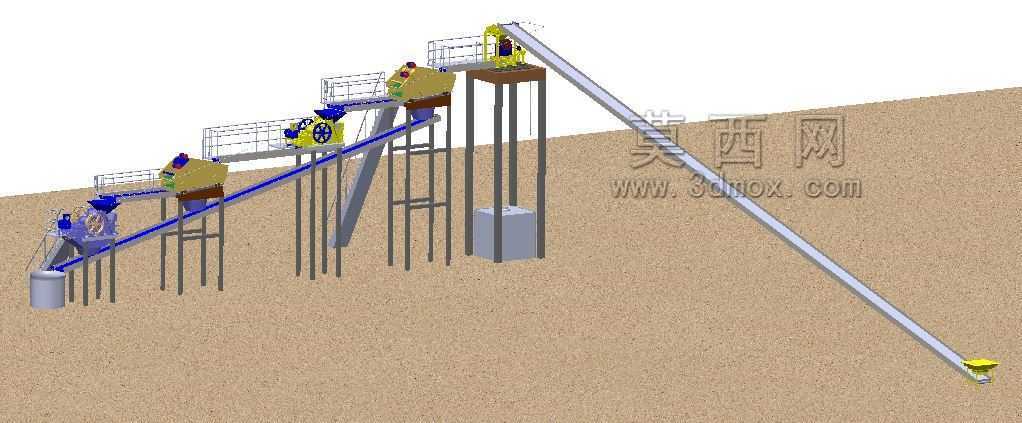

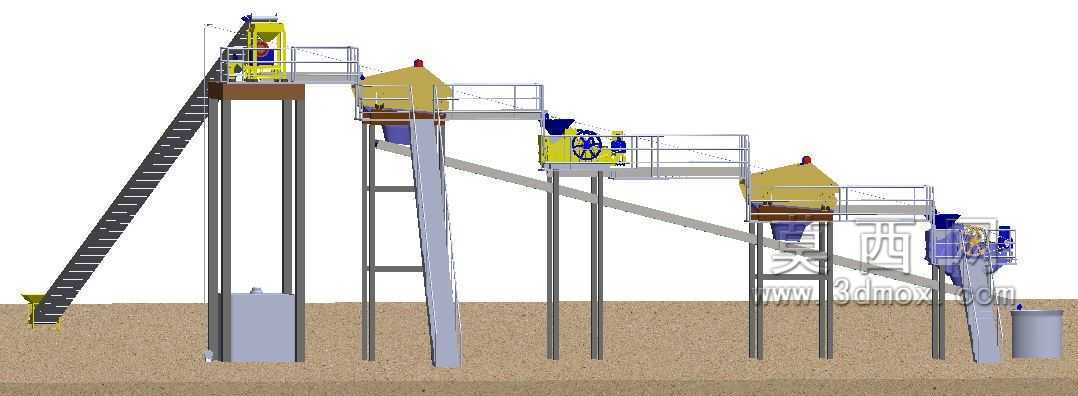

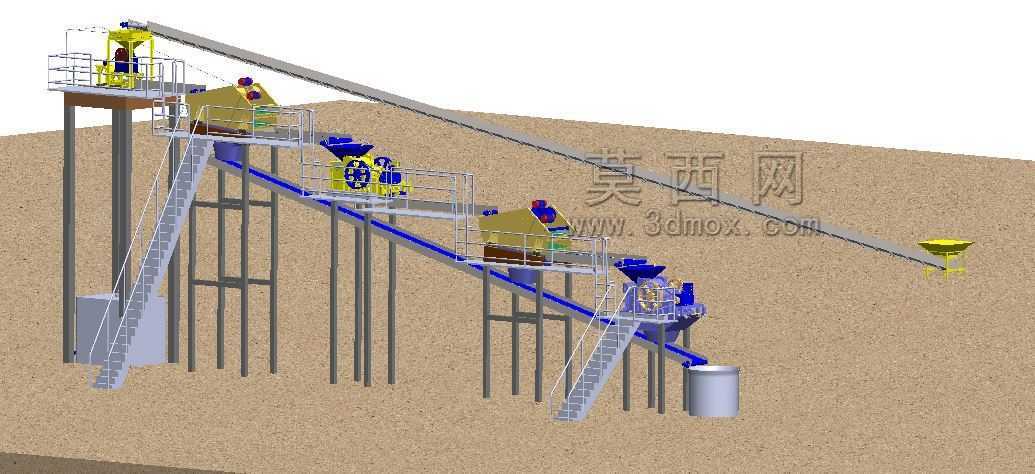

　　这套产线结构针对矿山、砂石骨料加工场景的连续作业需求设计，整体采用阶梯式高架布局，从原料进料端到成品出料端沿地形坡度排布，充分利用重力势能减少物料提升的额外能耗，适配露天采石场、建筑废弃物资源化处理场站的固定工位安装需求。整套产线整合了粗碎、中细碎、物料转运、分级输送多个功能单元，所有设备通过标准化钢结构支架架设在预设的混凝土基础上方，支架预留了设备检修的操作空间与安全防护栏安装位，现场安装时可根据实际场地的地质承载力调整支腿的预埋深度，无需额外搭建大规模操作平台。

　　产线最上端的进料端配套受料斗结构，可直接承接自卸卡车倾倒的原矿料或建筑废渣，进料口设置了格筛结构，可提前筛除粒径超标的大块异物，避免后续破碎腔卡料。粗碎单元采用颚式破碎结构，主要完成大块物料的首段破碎，出料粒度控制在150mm以内，破碎后的物料直接落入下方的皮带输送机构，沿倾斜桥架输送至下一级中碎单元。中碎单元配置反击式破碎结构，针对经过粗碎的物料进行二次整形破碎，出料粒度可通过调整反击板间隙控制在30-50mm区间，满足不同规格骨料的生产需求。两级破碎设备之间的输送桥架采用槽钢焊接的桁架结构，两侧设置防滑检修通道与安全护栏，皮带下方设置多组槽型托辊，减少长距离输送过程中的皮带跑偏问题，桥架倾斜角度控制在18度以内，避免大粒径物料在输送过程中向下滚落。

　　中碎单元出料后配套转运输送结构，可将破碎后的物料分流至后续筛分环节或成品料堆，长距离出料输送臂采用悬臂式钢结构设计，末端设置出料导料槽，可直接将成品物料卸至转运卡车车斗或堆场指定位置，导料槽内部设置耐磨衬板，减少长期卸料过程中的结构磨损。所有破碎设备的驱动单元均布置在设备侧方的检修平台旁，预留了电机、减速机的拆装空间，日常维护时可直接通过支架旁的爬梯到达操作位，无需额外搭设登高设施。

　　设计过程中针对各设备的动载荷特性做了机架的加强处理，破碎设备安装位的支架采用加厚H型钢焊接，相邻支架之间设置横向斜撑结构，抵消设备运行时产生的振动，避免长期振动导致的连接螺栓松动、结构变形问题。所有输送皮带的驱动滚筒、改向滚筒位置均预留了张紧装置的调节行程，现场安装调试时可根据皮带的实际张紧度调整位置，保证输送过程的稳定性。产线整体的安装边界沿物料走向总长度可根据场地条件调整，各单元之间采用模块化连接设计，单段输送桥架、单台破碎设备均可单独拆装，便于后期根据产能需求扩展或调整产线布局。针对高粉尘作业场景，所有破碎腔的进料、出料位置均预留了除尘接口，可外接除尘设备收集作业过程中产生的粉尘，满足作业现场的环保要求。设备的所有安全防护栏均采用标准化方管焊接结构，护栏高度1.2米，横杆间距符合工业作业平台的安全规范，避免检修人员高空坠落风险。
