带铰接耳座的三角支撑机械连接构件

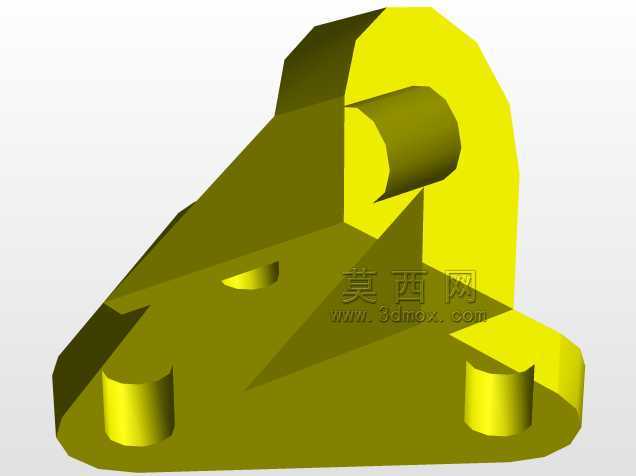

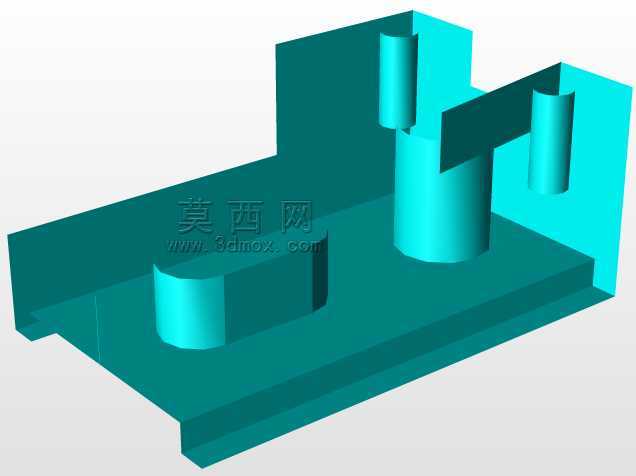

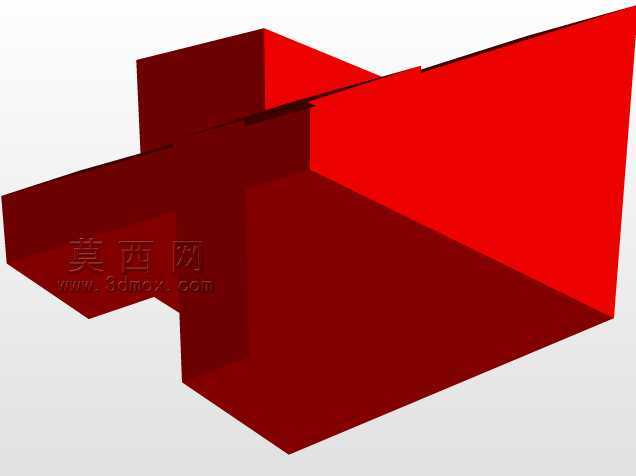

　　该构件属于机械系统中常见的铰接支撑类连接件，主要应用于需要实现部件间铰接转动同时承担固定支撑载荷的场景，常见于小型工装夹具的活动连接端、自动化设备的连杆支撑座、轻型输送线的摆臂铰接位，也可作为小型液压执行元件的端部连接支座使用。从结构功能来看，上部的半开式铰接耳孔用于穿装铰接销轴，可实现与配套连杆、摆臂类部件的转动连接，耳孔的圆弧面做了等厚设计，能够在销轴转动过程中均匀分散接触应力，避免局部应力集中导致的耳座开裂；下部的三角承托结构采用渐变厚度设计，从耳孔位置向底座方向逐步加厚，既可以控制整体重量，又能保证铰接部位传递的径向载荷顺畅传导至底座安装面，不会出现结构刚度突变的问题。底座上设置的两个圆柱定位凸台，

　　在安装时可先卡入安装基板的对应定位孔内，实现快速对位，避免安装过程中构件偏移，后续通过螺栓穿过凸台中心的预留孔完成紧固，两个凸台的中心距经过匹配计算，能够抵消铰接部位传递的扭转力矩，防止构件在受载时发生绕安装螺栓的转动。设计过程中优先考虑了载荷传递路径的合理性，从铰接耳孔承受的径向载荷开始，力流顺着三角支撑的斜边向两个定位凸台分散，没有出现力流急剧转折的区域，所有转角位置都做了圆弧过渡处理，减少机加工过程中的应力集中风险，同时也能降低热处理环节出现开裂的概率。从安装边界来看，底座的底面为全平面设计，要求安装基板的对应安装面平面度公差不低于IT8级，保证安装后底座与基板完全贴合，避免出现局部悬空导致的受载变形；

　　铰接耳孔的中心到底座安装面的垂直高度经过严格控制，保证配套铰接部件转动时不会与安装基板发生运动干涉，耳孔两侧的端面与支撑侧板齐平，穿装销轴后可通过轴用挡圈或者开口销实现轴向限位，不需要额外加工限位卡槽，简化了配套销轴的加工工序。两个定位凸台的外圆尺寸与安装基板的定位孔采用间隙配合，安装时可快速对位，凸台的突出高度控制在合理范围，既能够起到定位作用，又不会因为凸台过高导致安装后底座与基板之间出现间隙。在实际使用场景中，这类构件常搭配标准圆柱销轴使用，铰接部位可定期加注润滑脂降低磨损，适用于往复摆动频率不高、载荷中等的工况，比如小型料仓的闸门摆臂支撑、工装夹具的压紧臂铰接座、检测设备的探头摆杆支座等场景。

　　结构设计上没有采用多余的冗余结构，所有几何特征都服务于载荷传递与安装定位的需求，三角支撑的斜边角度经过优化，在保证耳孔中心高度满足安装空间要求的前提下，尽可能缩短了力流传递路径，提升了整体结构的刚度；底座的轮廓采用圆弧收边，避免尖锐棱角在安装调试过程中造成磕碰损伤，同时也减少了机加工的去毛刺工作量。建模过程中所有特征都采用参数化驱动，后续如果需要调整耳孔直径、安装孔中心距或者支撑高度，只需要修改对应参数即可快速生成衍生型号，不需要重新绘制整体结构，能够适配不同载荷等级、不同安装空间的使用需求。这类构件的材质通常选用45号钢或者Q235钢，根据载荷大小选择对应的热处理工艺，中等载荷场景下做调质处理即可满足强度要求，轻载场景下直接使用热轧钢板加工成型也能满足使用需求，加工工艺性较好，适合批量生产。
