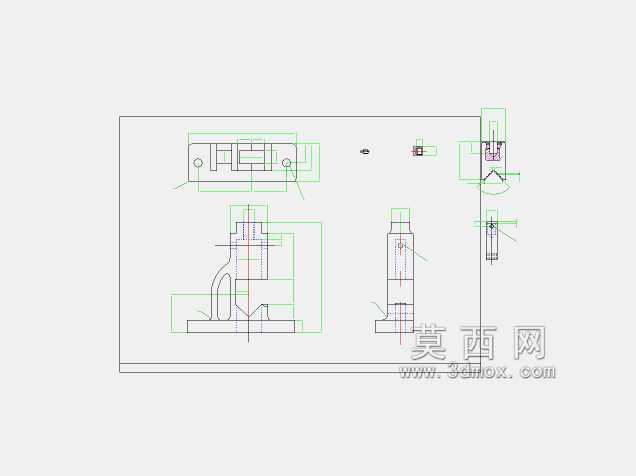

管道夹持用虎钳二维三维工程设计

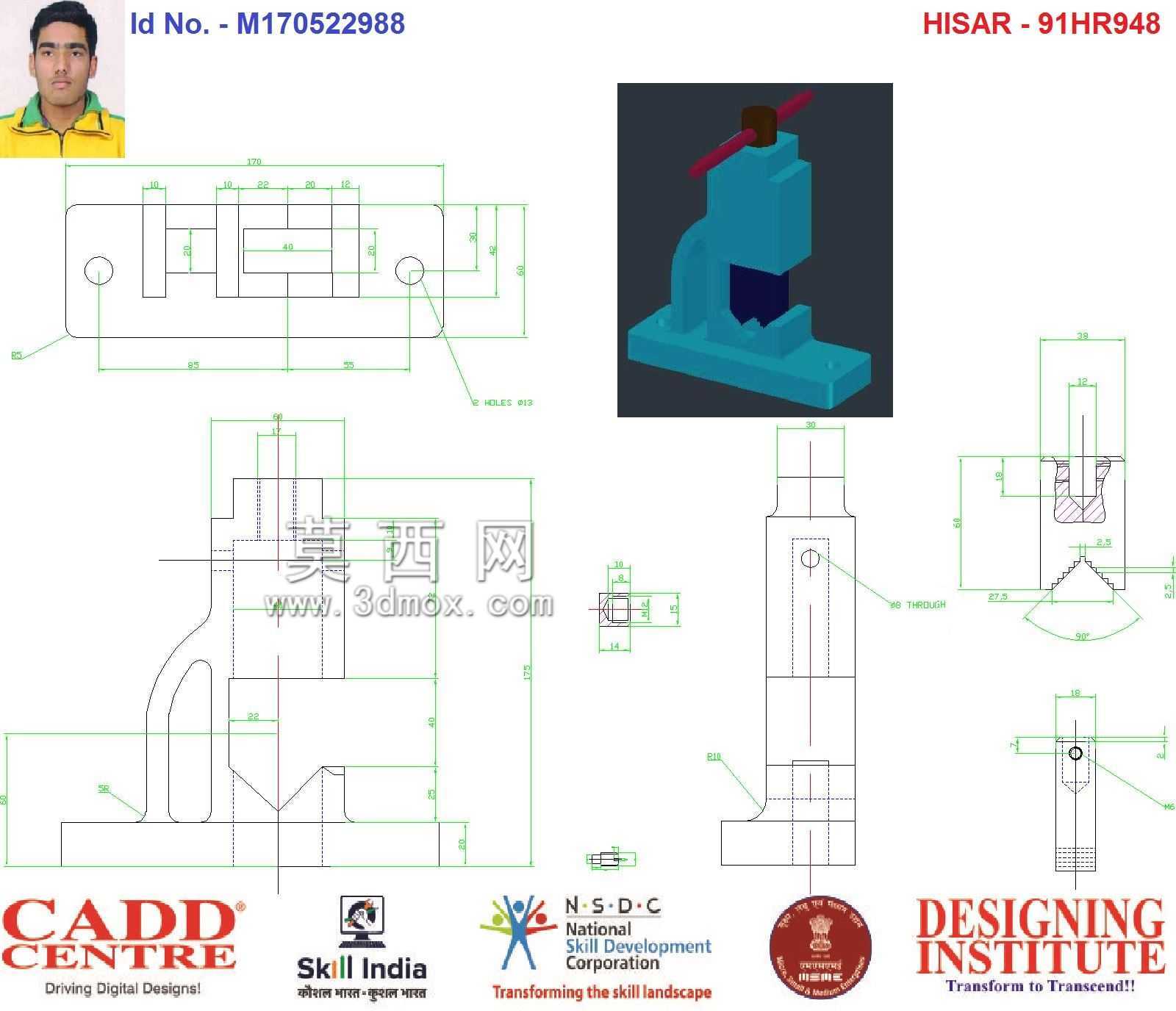

　　在管道预制、现场安装以及五金维修的作业场景里，管道类工件的夹持固定一直是影响作业效率与加工精度的核心环节，普通平口钳受钳口结构限制，无法稳定夹持圆柱类管材，装夹时容易出现打滑、管材表面夹伤、轴线偏移等问题，而管道虎钳正是针对这类工况开发的专用夹持工装。从结构设计逻辑来看，这款虎钳采用整体式铸铁基座作为承载主体，基座底部预留两个对称的安装通孔，可通过螺栓直接固定在钳工台或者移动式作业支架上，安装孔的中心距按照常规钳工台的预留孔位做了匹配设计，不需要额外打孔改造就能直接适配多数现有作业台面，基座底部的支撑面做了铣平处理，安装后整体平面度控制在0.1mm以内，避免装夹受力后出现基座翘曲的问题。钳身的主体结构采用C型开式框架，

　　相比封闭框架结构，这种设计能容纳更大直径的管材穿入，不会受框架内部空间限制，钳身的受力筋板沿着夹紧力的传递方向做了加厚处理，在最大夹持力工况下，钳身的开口形变量控制在0.05mm以内，保证夹紧状态下管材不会出现位移。活动钳口的传动采用丝杠副结构，丝杠的梯形螺纹经过调质处理，表面硬度达到HRC28-32，长期反复夹紧作业不会出现螺纹滑牙、磨损过快的问题，丝杠端部配有防滑操作手柄，手柄的握持长度按照成年人手部施力的最优力矩设计，单手施加150N的握力就能输出足够的夹紧力，不需要额外加力杆就能满足常规金属管材、塑料管材的夹持需求。钳口部分是这款虎钳的核心功能结构，固定钳口和活动钳口都设计了V型夹持面，V型面的夹角设置为90度，

　　能够适配不同直径的圆柱管材，从直径10mm的细铜管到直径60mm的镀锌钢管都能实现四点接触夹紧，接触位置的压痕均匀分布在管材圆周方向，不会出现单点压力过大导致管材变形的问题，钳口表面做了网纹滚花处理，滚花深度0.3mm，既能够增加夹持摩擦力，防止管材转动打滑，又不会因为齿形过尖锐划伤管材表面，针对需要保护表面光洁度的不锈钢管、铜管作业场景，也可以在V型钳口上加装铜质或者尼龙材质的保护衬垫，衬垫通过沉头螺丝固定在钳口上，更换十分便捷。从安装边界尺寸来看，这款虎钳的整体长度控制在280mm左右，宽度120mm，闭合状态下总高度180mm，最大开口距离80mm，占用钳工台的面积很小，不会和台面上的其他工具、量具产生空间干涉，

　　基座的高度设计也预留了足够的操作空间，转动丝杠手柄时不会和台面发生磕碰。在实际使用场景中，这款虎钳不仅可以用于管道切割、套丝、坡口加工时的夹持固定，也可以用于小尺寸轴类零件的锉削、钻孔、攻丝作业，V型钳口的对中性很好，装夹轴类零件时的轴线跳动量可以控制在0.08mm以内，能够满足普通钳工加工的精度要求。设计过程中针对受力薄弱环节做了有限元校核，在施加最大夹紧力3000N的工况下，丝杠、钳身、基座的应力都远低于材料的屈服强度，安全系数达到3.5以上，完全满足长期重载作业的强度要求，整体结构没有复杂的异形零件，所有零部件都可以通过常规的铣、车、钻、磨工艺加工完成，加工成本低，后期维护也十分方便，丝杠部位定期涂抹润滑脂就能保证长期顺畅传动，易损的钳口板可以单独拆卸更换，不需要整体报废虎钳主体。相比普通的台虎钳，这款管道专用虎钳的夹持针对性更强，装夹管材时不需要额外找正，工件装夹效率提升40%以上，同时避免了平口钳装夹圆柱工件时需要加装V型块的繁琐步骤，也消除了V型块放置不当导致的装夹误差，在管道维修、水电安装、五金加工等场景下都有很高的实用价值。
