管道夹持用虎钳结构设计方案

　　在管道安装、五金维修、小型管件加工的作业场景里，这类管道专用虎钳是工位上不可或缺的夹持工装，和普通平口虎钳的夹持逻辑不同，它的钳口做了适配圆柱管件的弧形咬合结构，能避免装夹时圆管打滑、表面夹伤的问题，不管是套丝、切割、铰孔还是管件焊接对位，都能提供稳定的夹持力，不会因为管件受周向力就发生转动偏移。从结构设计逻辑来看，整个虎钳采用立式螺杆进给的传动方案，螺杆顶端搭配T型手摇手柄，操作时不需要额外套加力杆，单手就能完成开合调节，手柄的力臂长度经过匹配，普通操作人员施加正常握力就能让钳口产生足够的夹紧力，应对常规壁厚的金属管、PVC管装夹需求完全足够。钳身主体采用一体式铸造结构，底部的安装底板做了两个长圆形安装孔，孔位间距170mm，

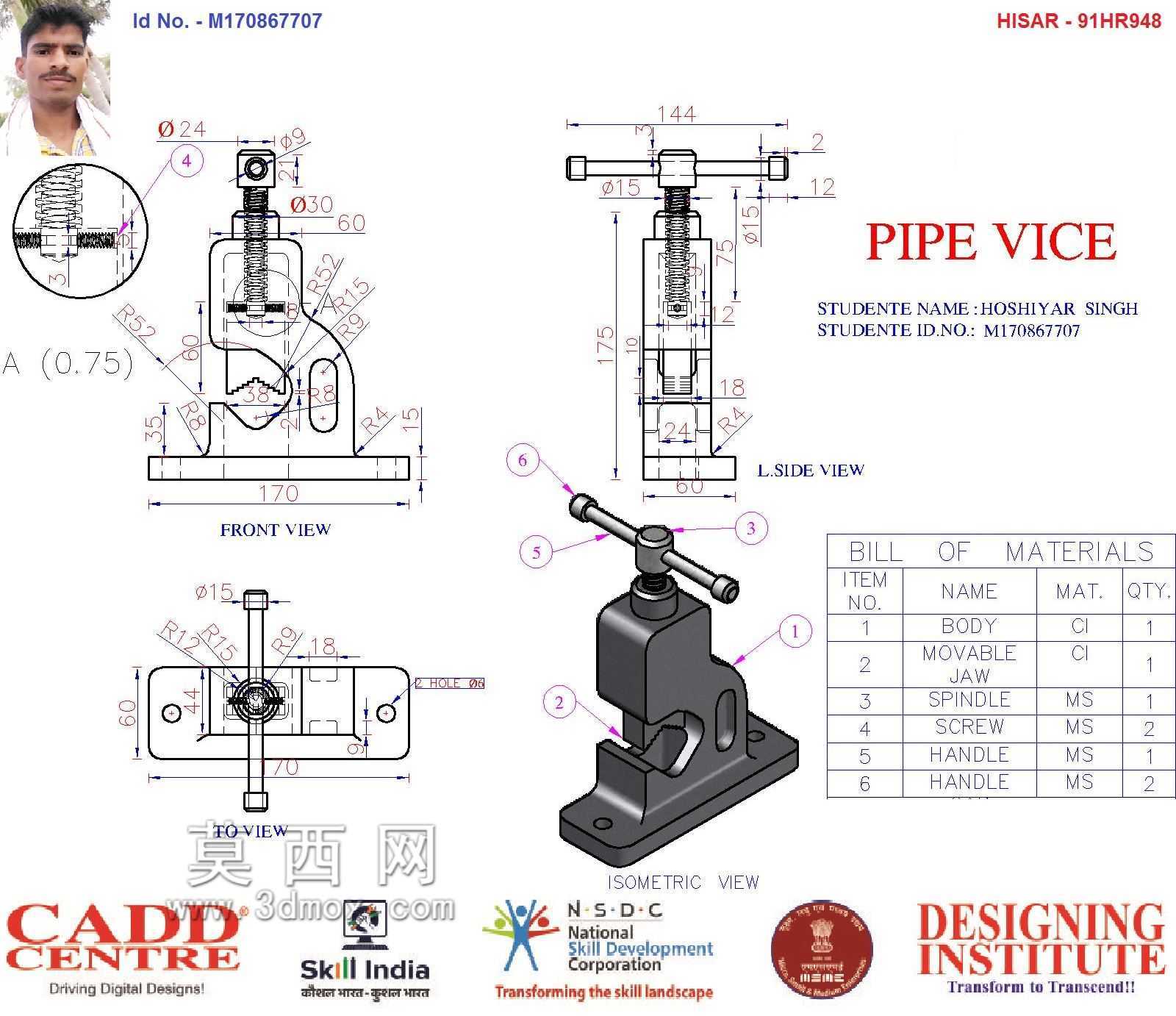

　　安装时可以通过螺栓直接固定在钳工台、移动作业架的台面上，长圆孔的设计也预留了一定的安装位置调整余量，不需要打孔时做到绝对精准，降低现场安装的对位难度。从视图里的尺寸标注能看到，虎钳整体闭合状态下总高度控制在175mm，正面投影的总宽度170mm，钳口的最大开合距离可以适配直径15mm到60mm的常规管径，这个夹持范围覆盖了民用给排水、小型工业油路、气路安装里绝大多数常用管件的尺寸，日常维修、现场安装作业的适配性很强。结构组成上分为固定钳身、活动钳口、传动螺杆、锁紧压簧、操作手柄几个核心部分，固定钳身的弧形钳口和活动钳口的咬合齿做了错位对应，夹紧时齿面能嵌入管件表面的氧化层或者塑料表层，不会出现周向打滑的情况，

　　螺杆和活动钳身的连接位置做了防脱结构，即使钳口开到最大行程，活动块也不会从钳身上脱落，避免现场作业时零件散落丢失。等轴测视图里能看到整个钳身的受力筋做了圆弧过渡，没有尖锐的直角结构，一方面是铸造工艺的脱模需求，另一方面也能避免作业时人员磕碰受伤，钳身底部的安装面做了铣平处理，和工作台面贴合时不会出现翘曲，夹紧受力时整个工装不会发生倾斜偏移。和普通台虎钳相比，这款管道虎钳的钳口没有做平直面设计，而是专门针对圆柱工件的夹持做了型面匹配，装夹时管件和钳口的接触面积更大，单位面积的压强更小，不会把薄壁管件夹变形，尤其是针对薄壁不锈钢管、PVC穿线管这类容易夹瘪的工件，弧形钳口的优势非常明显。

　　螺杆部分配套的压缩弹簧能在松开手柄时自动顶起活动钳口，不需要手动提拉就能调整管件位置，操作效率比无弹簧结构的虎钳高不少，日常频繁换件装夹时能减少很多多余动作。从安装边界来看，虎钳安装时需要在工作台面预留至少200mm*120mm的平整安装区域，钳身前方要留出至少300mm的操作空间，方便转动手柄、调整管件位置，侧面不需要额外预留避让空间，可以紧贴工作台边缘安装，充分利用工位的台面面积。实际使用时，不管是固定工位的管道预制加工，还是维修现场的临时装夹，这款虎钳都能适配，整体结构没有易损的复杂零件，日常只需要定期在螺杆位置涂抹润滑脂，就能保证长时间的操作顺畅，钳口的咬合齿出现磨损后也可以单独更换钳口块，不需要整体报废整个工装，后期维护成本很低。在三维建模过程中，这类工装的建模重点要关注螺杆的螺距和手柄力臂的匹配关系，钳口弧形面的弧度要和常用管径的曲率做对应，安装孔的位置要和常规钳工台的安装孔位通用，同时要校核钳身的受力强度，保证在最大夹紧力下钳身不会出现开裂、变形的情况，活动钳身的滑动轨道要做间隙配合，保证滑动顺畅的同时不会出现左右晃动，避免装夹时管件出现偏斜。
