SAE方程式赛车车架总装侧视结构设计

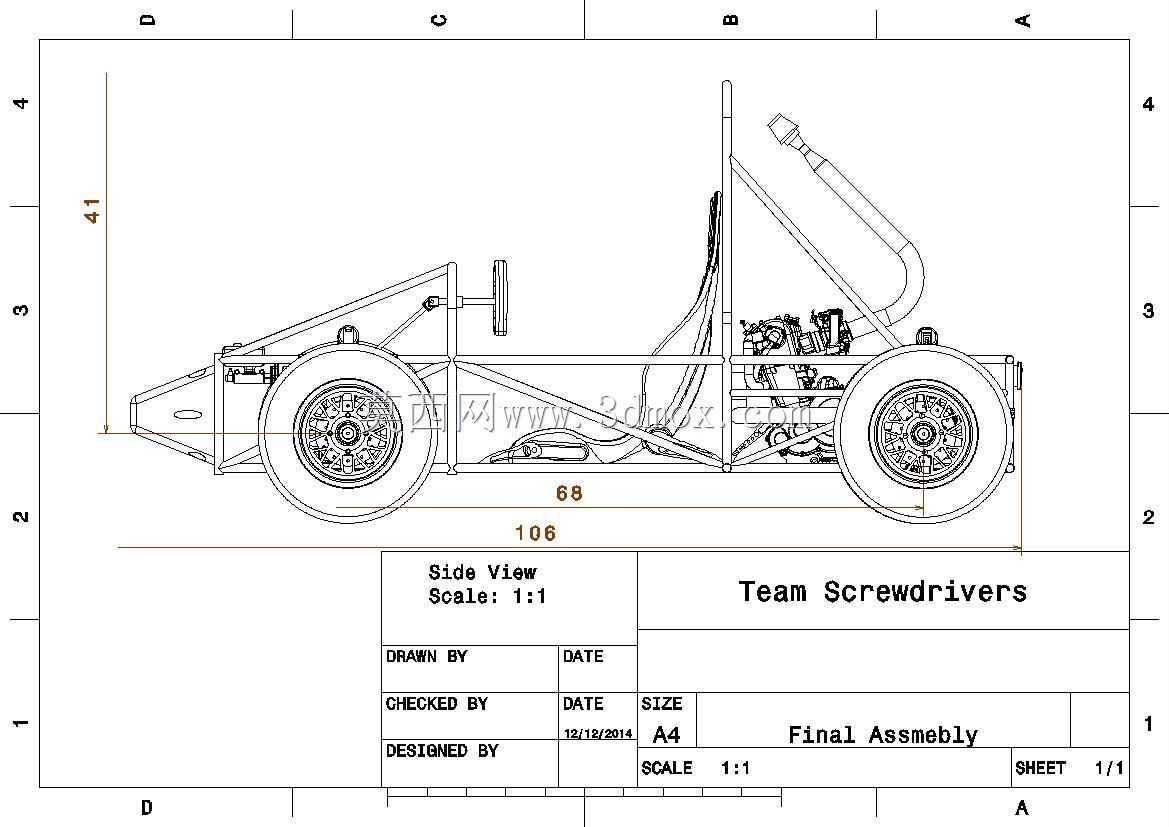

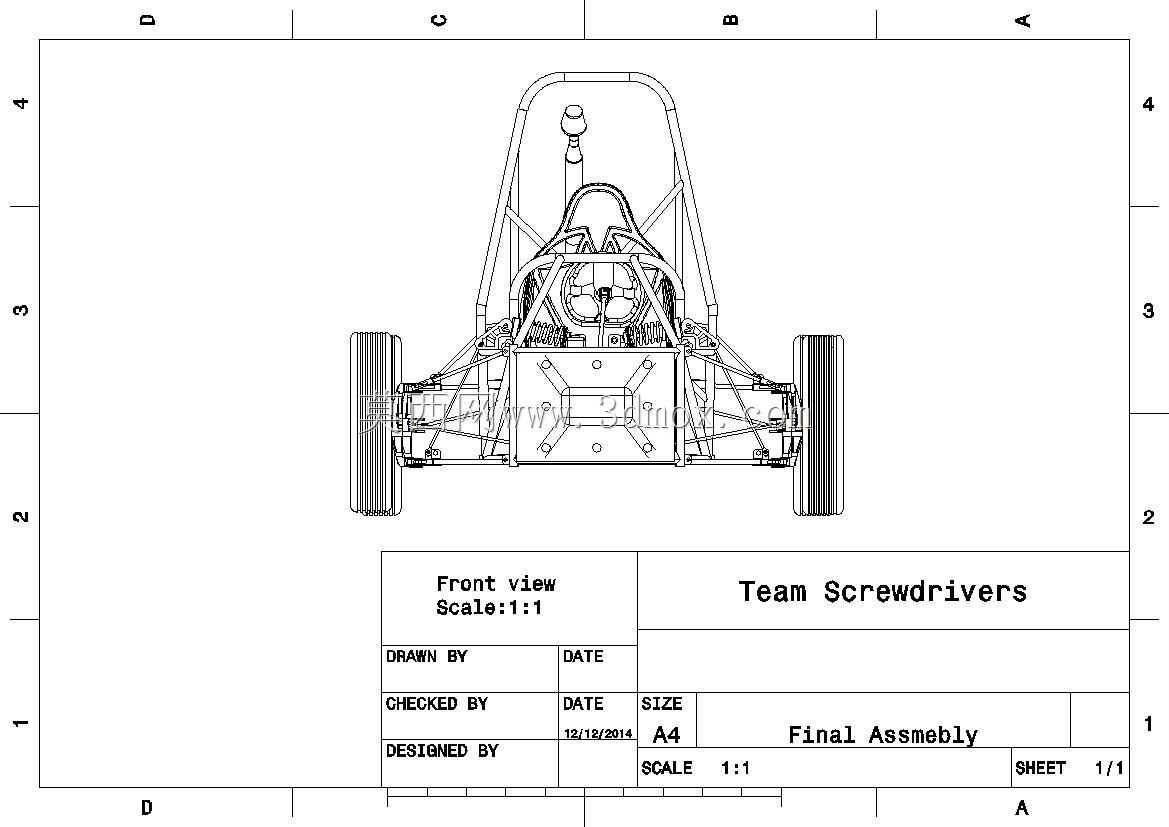

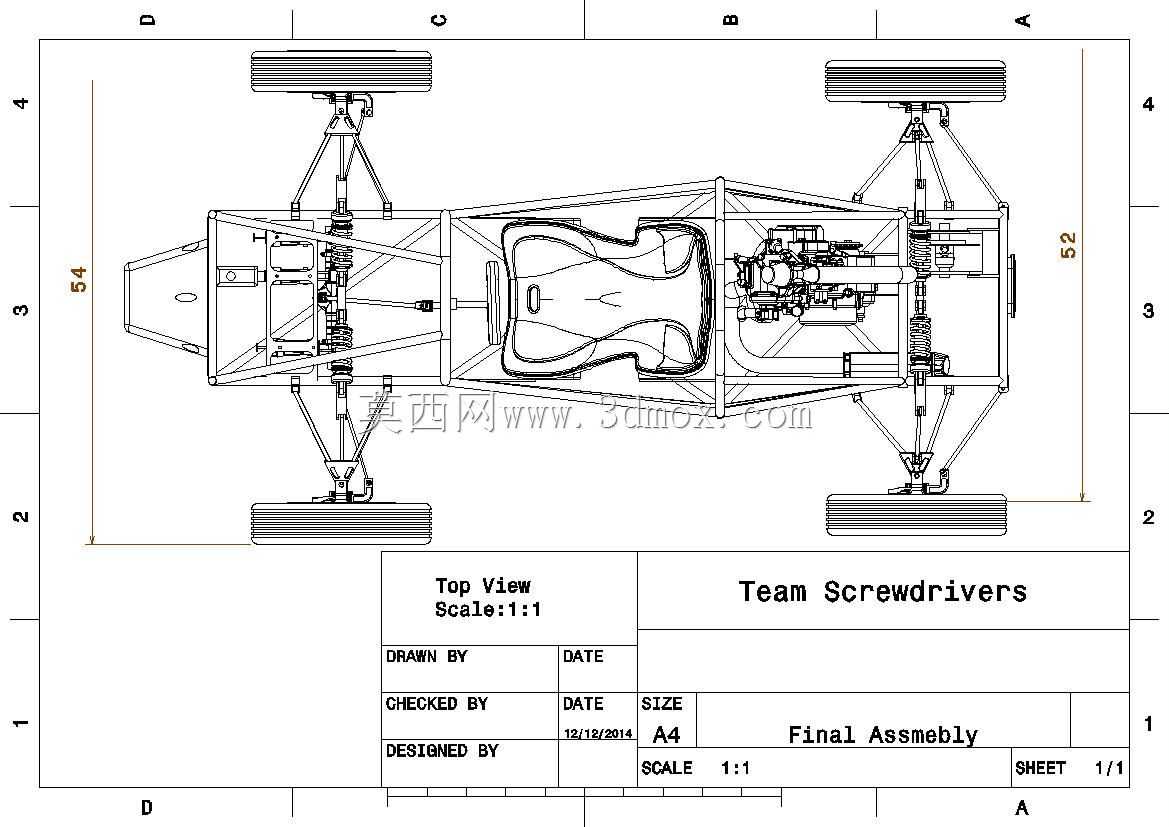

　　这套结构方案针对大学生方程式赛事的竞技需求搭建，核心围绕钢管桁架式车架的空间布局展开，从侧视投影可清晰梳理各系统的安装边界与相对位置关系。首先看行走系统的布置逻辑，前后轮的轮心距在侧视投影下标注为68单位，整车前后最外端的长度边界为106单位，车架上沿最高点距离地面的垂直高度为41单位，所有尺寸标注均以轮心连线为水平基准，确保各安装点的坐标基准统一，避免后续装配出现累计误差。车架主体采用薄壁钢管焊接成型，前部设置锥形碰撞吸能区，从最前端的拖挂安装点向后逐步扩展管径与桁架密度，既满足正面碰撞的吸能要求，也为前悬摇臂、转向拉杆预留了足够的安装空间，转向柱的倾斜角度经过人机工程校核，方向盘安装位置与驾驶员坐姿的匹配度经过多轮调整，

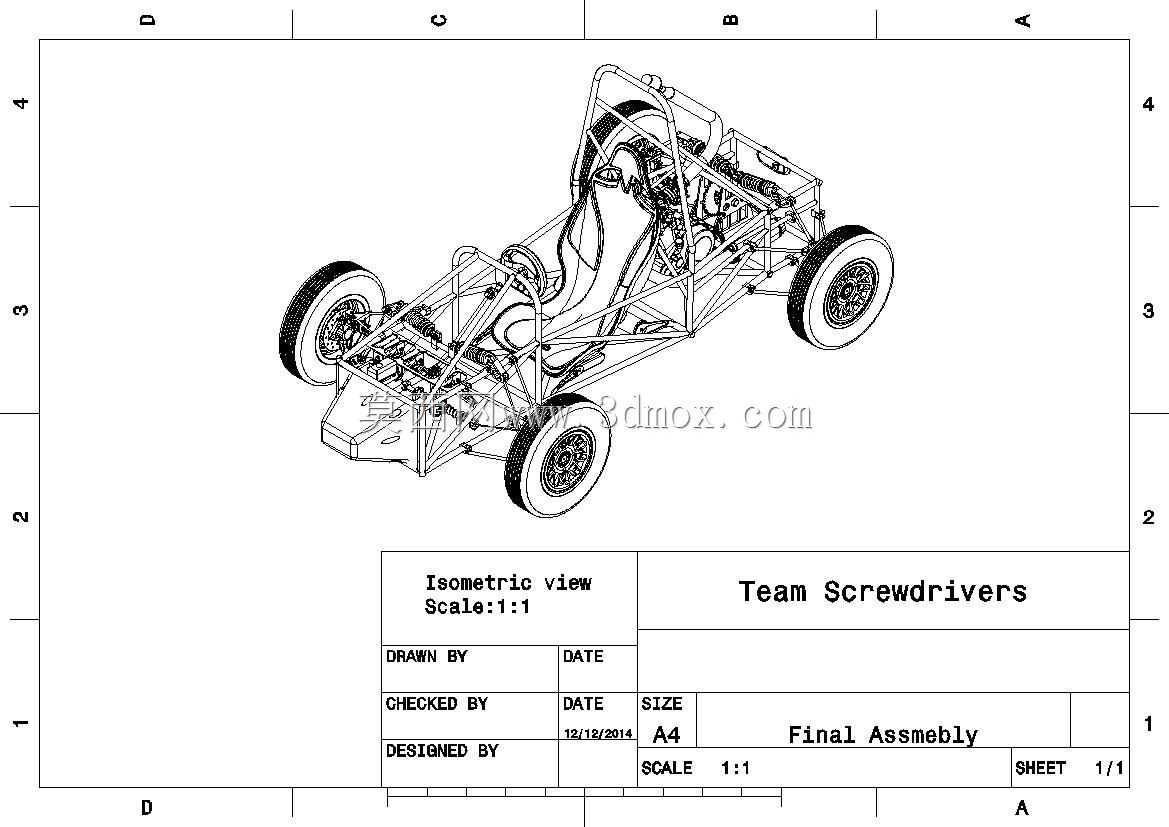

　　确保转向操作的行程与力传递路径最短。中部驾驶舱区域的防滚架结构采用闭环桁架设计，侧边防撞杆与主防滚环、前防滚环形成连续的传力路径，当车辆发生侧翻时，冲击力可通过多根斜向撑杆分散到底架纵梁，避免驾驶舱出现侵入变形。座椅安装点的位置在侧视方向上处于前后轮心之间的偏后位置，尽可能让整车质心靠近轴距中心，优化转向时的轴荷分配。动力单元布置在驾驶舱后方的后车架区域，侧视投影下可看到发动机的安装吊耳与后悬安装点的相对位置，排气系统的走向从发动机排气歧管向上延伸后向后导出，避开了后悬架的跳动行程，也避免高温排气对周边线束、橡胶件的热辐射影响。后车架的桁架结构围绕动力总成的外形做了避让设计，既保证动力总成的拆装空间，

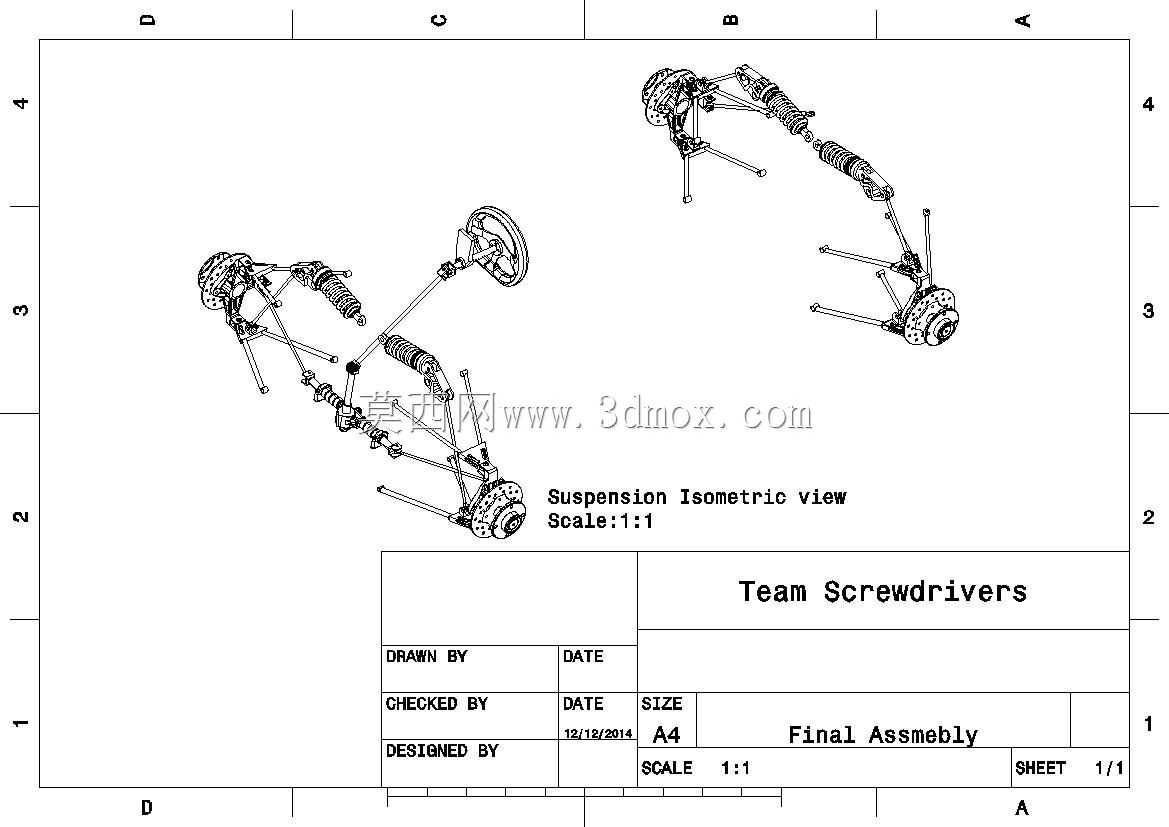

　　也通过斜向撑杆强化后轴附近的车架刚度，减少急加速、急制动时的车架形变。悬架系统的安装点全部集成在车架纵梁与横向加强梁的交点位置，所有安装座的焊接位置都经过受力仿真校核，确保轮跳过程中悬架定位参数的变化量控制在设计阈值内。从侧视的尺寸链来看，前轴到前防撞梁的距离、后轴到车尾排气出口的距离都经过严格控制，既满足赛事规则的尺寸要求，也尽可能压缩前后悬长度，提升整车的操控灵活性。车架底部的纵梁采用通长设计，从前端吸能区一直延伸到后动力舱尾部，作为整车的主要承力构件，所有横向构件都与纵梁垂直焊接，形成规整的网格状桁架结构，在保证整体刚度的同时尽可能降低车架自重。转向系统的拉杆布置在前轴后方，避开了前轮跳动时的运动干涉区域，

　　转向器的安装位置靠近前轴，减少转向传动的空行程。制动管路与线束的走向在侧视方向上沿车架纵梁内侧布置，通过管卡固定在钢管上，避免与运动部件、高温部件接触，所有过线孔都预留了橡胶护套的安装位置，防止长期震动磨损线束外皮。这套结构在设计过程中优先考虑了赛事场景下的维修便捷性，动力总成周边的车架构件没有设置过多遮挡，发动机、变速器的拆装不需要切割车架构件，只需要拆卸对应的安装螺栓即可完成吊装作业。防滚架的各段钢管连接节点都采用相贯线切割后满焊处理，焊缝位置避开了应力集中区域，所有外露的钢管端部都做了封堵处理，防止雨水、泥沙进入管内造成锈蚀。燃油箱的安装位置在驾驶舱与动力舱之间的隔离区域，侧视投影下处于质心附近的位置，既保证燃油消耗过程中整车质心的偏移量最小，也通过防火墙结构将燃油箱与驾驶舱、高温排气区域完全隔离，满足赛事的安全要求。
