单耳吊环式螺旋弹簧液压减震结构

　　做了快十二年机械结构设计，经手的减震类部件少说也有七八十套，这类单耳吊环结构的减震件，是小型非道路移动机械、改装代步车辆、轻型作业设备悬架系统里出镜率极高的部件，很多刚入行的工程师做这类结构建模的时候，总容易忽略安装边界和实际受力工况的匹配，最后做出来的件要么装不上，要么用不了多久就出现弹簧偏磨、阻尼杆卡滞的问题。

　　先从实际应用场景说，这类减震结构不像重型商用车用的钢板弹簧减震那样承载冗余大，它的核心适配场景是整备质量在300kg到800kg区间的轻型移动设备，比如场地内用的小型巡检车、改装卡丁车、小型农用作业机具的座椅减震、轻型自动化输送线的端部缓冲模块，还有部分小型工程机械的操作室悬置结构，这些场景的共同特点是，冲击载荷不是持续的大吨位重载，而是高频小幅振动叠加偶发的大行程冲击，要求减震部件既要能过滤路面或者机架传递的细碎颠簸，又要在遇到大幅度冲击的时候有足够的缓冲行程，不会直接打顶击穿。

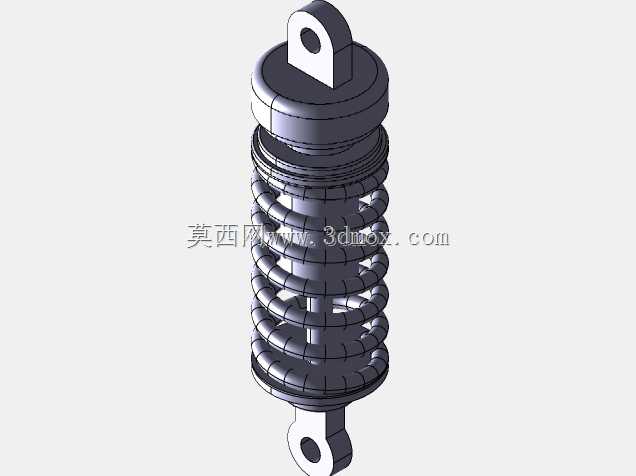

　　从功能特性上拆解，这个结构是典型的弹簧阻尼集成式设计，外侧的螺旋弹簧承担主要的垂直承载任务，内部的阻尼芯负责吸收弹簧往复回弹的能量，避免出现余振反复的情况。和分体式的弹簧、阻尼分开布置的结构比，这种集成式的部件安装占位更小，不需要在机架上单独预留弹簧和阻尼器的两个安装位，对紧凑布局的设备来说非常友好。两端的单耳吊环结构，是专门为铰接安装设计的，这种安装形式允许减震器在工作过程中随悬架摆臂的摆动产生小角度的偏转，不会因为安装点的同轴度误差或者悬架运动轨迹的弧线变化，给阻尼杆带来侧向的附加弯矩，这一点对延长阻尼芯的使用寿命至关重要——很多减震器漏油失效，根本不是阻尼油封本身的质量问题，是安装的时候硬锁死，导致杆体长期受侧向力，把油封磨偏了才漏的。

　　说下设计思路的细节，建模的时候首先要确定的是弹簧的参数匹配，线径、有效圈数、中径这三个参数是核心，要根据实际承载的静载荷算出弹簧的预压量，保证设备在空载状态下，弹簧已经有足够的预紧力，不会在小幅振动的时候出现弹簧松旷敲击的问题，同时满载状态下的弹簧压缩量要留够总行程的15%左右作为冗余，避免遇到冲击的时候弹簧并圈打硬。上下端的吊环安装孔，孔径要和配套的铰接销轴做间隙配合，公差一般选H8/f7就足够，孔内要预留衬套的安装位，不管是用橡胶衬套还是尼龙衬套，都能进一步过滤高频的细碎振动，还能避免金属铰接面的硬磨损。上端的弹簧座和阻尼筒的连接位置，要做定位止口，保证弹簧安装之后的同轴度，偏差不能超过0.5mm，不然弹簧受压的时候会出现偏斜，蹭到阻尼筒的外壁，时间长了不仅弹簧表面的防锈层会磨掉，还会导致阻尼力输出不均匀。下端的吊环和阻尼杆的连接位置，要做防松结构，一般是螺纹连接之后配打径向的定位销，避免长期往复振动之后螺纹松脱，毕竟这个部件是涉及到行驶或者操作稳定性的安全件，结构防松比单纯打螺纹胶要可靠得多。

　　再讲外形尺寸和安装边界的注意点，这类减震器的总长度是指两端吊环孔中心距在自由状态下的尺寸，选型或者建模的时候，不能只看自由长度，还要算极限压缩状态下的最小中心距，以及极限拉伸状态下的最大中心距，这三个尺寸直接决定了悬架的运动行程边界。安装的时候，两端的铰接点连线要尽量和减震器的受力轴线重合，静态安装下的倾斜角度不要超过5度，不然会大幅增加侧向力的影响。弹簧的外径尺寸要考虑周边的安装间隙，和周边的机架、线束、管路之间至少要留10mm以上的空隙，避免减震器工作往复运动的时候，弹簧蹭到周边的部件造成损坏。阻尼筒的外径部分，不要在周边布置热源，比如排气管道、大功率的散热部件，因为阻尼筒内部的液压油对温度比较敏感，如果长期处于高温环境，油液粘度变化会导致阻尼力失准，严重的还会加速油封老化漏油。

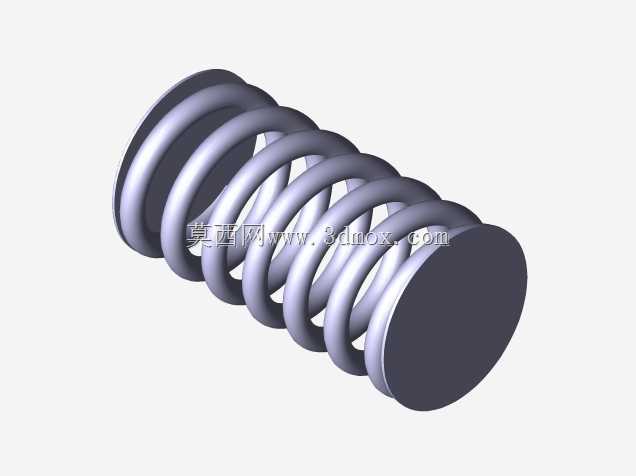

　　很多新手建模的时候，容易把弹簧的两端支撑圈做的和有效圈一样，实际上弹簧的上下两端各有一圈到一圈半的并紧支撑圈，这部分是不参与弹性变形的，建模的时候要把这部分的结构做准确，不然弹簧和上下弹簧座的接触面积不够，受力的时候会出现应力集中，很容易在支撑圈的位置出现弹簧断裂的问题。还有阻尼杆的表面粗糙度，一定要控制在Ra0.8以下，表面要做硬铬镀层处理，硬度要达到HRC50以上，不然长期和油封摩擦，杆体表面拉出划痕，很快就会出现漏油的问题。另外，上下弹簧座的边缘要做圆滑的翻边，不要留尖锐的棱角，避免弹簧压缩的时候，棱角硌伤弹簧的表面镀层，导致弹簧提前锈蚀失效。

　　从实际选型的角度说，这类减震器的阻尼力匹配是和弹簧刚度对应的，弹簧刚度越大，需要的阻尼力也越大，一般阻尼系数选弹簧刚度的0.2到0.4倍区间比较合适，阻尼太大的话，减震器会发硬，小振动过滤效果差，阻尼太小的话，会出现回弹过快，车辆或者设备余振明显，操控稳定性下降。如果是用在座椅减震这类对舒适性要求高的场景，阻尼可以选的稍小一点，如果是用在车辆悬架这类对支撑性要求高的场景，阻尼可以适当调大，匹配不同的使用需求。
