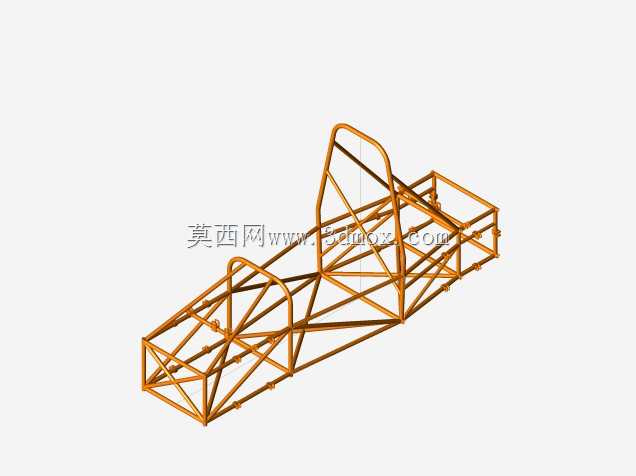

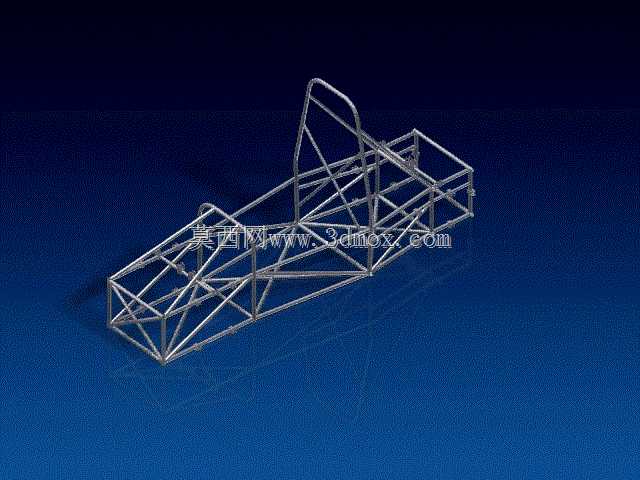

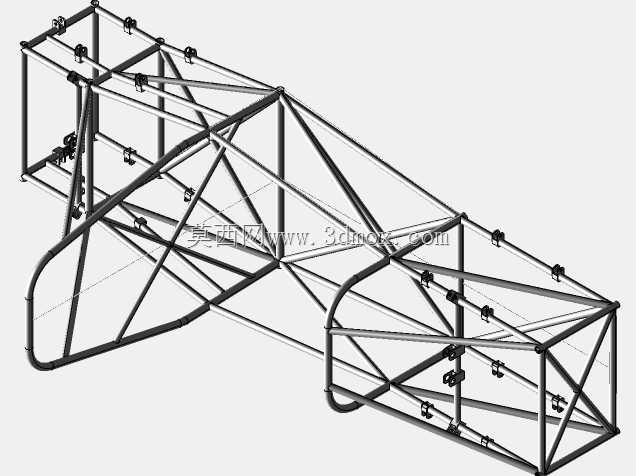

这套钢管桁架式防滚笼结构,是SAE大学生方程式赛车核心的承载与防护构件,日常赛事场景中,它既要承担整车动力总成、悬架系统、转向机构的安装定位基准作用,也要在车辆发生碰撞、侧翻、翻滚等极端工况下,为舱内驾乘人员预留足够的生存空间,避免车体变形侵入乘员舱造成伤害。从结构设计逻辑来看,整个笼架采用空间桁架受力体系,所有管材的连接节点均采用相贯线焊接形式,没有多余的冗余支撑,每一段管材的走向都对应着实际受力的传力路径——比如前部的桁架段,主要承接前悬架传递来的路面冲击、制动时的纵向载荷,同时在正面碰撞发生时,通过管材的渐进屈曲变形吸收碰撞能量,避免冲击力直接传递到乘员舱区域;中部的座舱环绕段是整个结构刚度最高的部分,主防滚环、侧边防撞横杆、
顶部防滚横梁共同围成封闭的乘员生存空间,侧边防撞杆的布置高度刚好对应驾乘人员的躯干侧面位置,当车辆发生侧面碰撞时,这部分结构可以抵抗侧向冲击力,避免舱体侧向变形挤压乘员;后部的桁架段则用于固定动力总成、后悬架、传动系统,同时承接加速、后轮跳动带来的多向载荷,保证动力系统安装位置的精度,避免车架变形导致传动系统同轴度偏差引发的振动、异响甚至部件损坏。在实际的赛事应用中,这类防滚笼的设计需要严格匹配赛事规则的尺寸边界要求:主防滚环的高度必须高于驾乘人员佩戴头盔后的顶部位置至少50mm,保证车辆翻滚时头盔不会直接接触地面;座舱两侧的横杆间距要满足驾乘人员快速进出的空间要求,同时不能过宽导致整车横向尺寸超标;
前部碰撞吸能段的长度要符合规则里的最小吸能行程要求,保证碰撞时的吸能量达标。从安装边界来看,整个笼架的悬架安装点位置公差控制在0.2mm以内,保证悬架硬点的定位精度,避免硬点偏移导致的四轮定位参数失准,影响赛车的操控性能;动力总成的安装支座直接焊接在后部桁架的对应节点上,所有支座的安装面都经过铣平处理,保证动力总成安装后不会出现应力集中;座椅安装点、安全带固定点都直接布置在桁架的主受力管材上,固定点的强度能够承受碰撞时15倍以上重力加速度的冲击载荷,避免碰撞时座椅移位、安全带脱落带来的安全风险。不同于量产车的承载式车身结构,这种纯钢管桁架的防滚笼结构整体重量更轻,torsional刚度(扭转刚度)更高,
同等重量下的抗变形能力是普通钢制承载式车身的3倍以上,非常适合轻量化要求极高的方程式赛事场景。设计过程中,每一段管材的管径、壁厚选择都经过受力仿真验证:主防滚环采用壁厚2.5mm的4130铬钼钢管,保证翻滚时的支撑强度;侧向防撞横杆采用壁厚2mm的同材质管材,兼顾抗冲击能力与轻量化要求;前部吸能段采用壁厚1.8mm的管材,保证碰撞时能够按照设计预期发生有序屈曲,既不会刚度过大导致碰撞加速度超标,也不会刚度过小导致吸能不足。整个笼架的所有焊接节点都要求满焊处理,焊后需要做探伤检测,避免出现虚焊、夹渣等焊接缺陷,防止车辆在高强度赛事运行中,节点位置出现应力集中引发的开裂问题。在实际装车过程中,笼架的底部会和整车的底板、侧裙护板连接,形成一个封闭的底部受力结构,进一步提升整车的整体刚度;防滚笼的顶部还会预留安装点,用于固定赛车的空气动力学尾翼、主开关面板、灭火系统管路等附属部件,所有附属部件的安装都不会破坏主桁架的受力结构,避免在主受力管材上随意打孔导致的应力集中问题。对于参与SAE赛事的车队而言,这套防滚笼结构是整车设计的核心基础,所有其他系统的设计都要围绕防滚笼的结构边界展开,悬架硬点的位置、动力总成的布置角度、座椅的安装位置、操控系统的人机工程布局,都需要在防滚笼的三维结构确定之后才能最终定型,它的结构合理性直接决定了整车的安全性能、操控性能与轻量化水平。
