栏板式货运半挂拖车结构设计

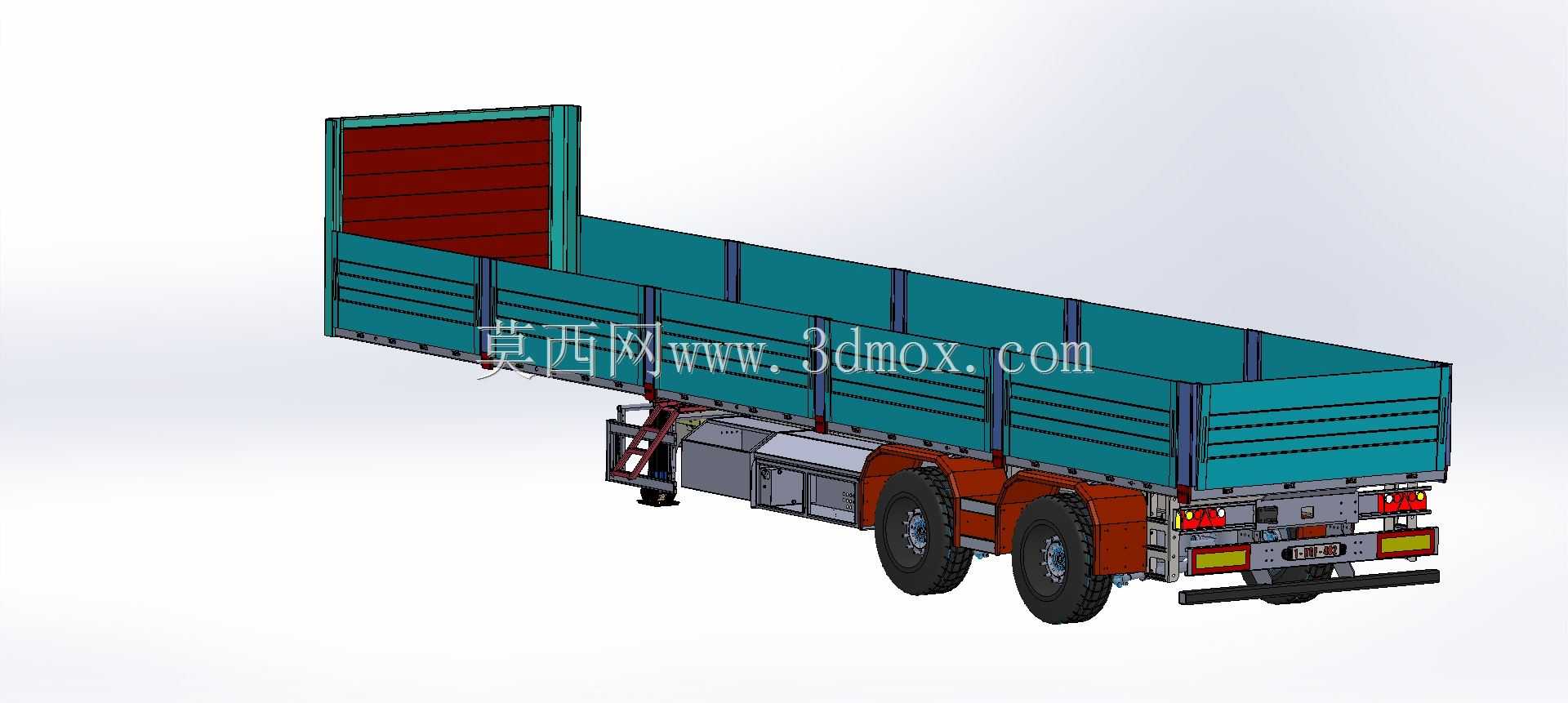

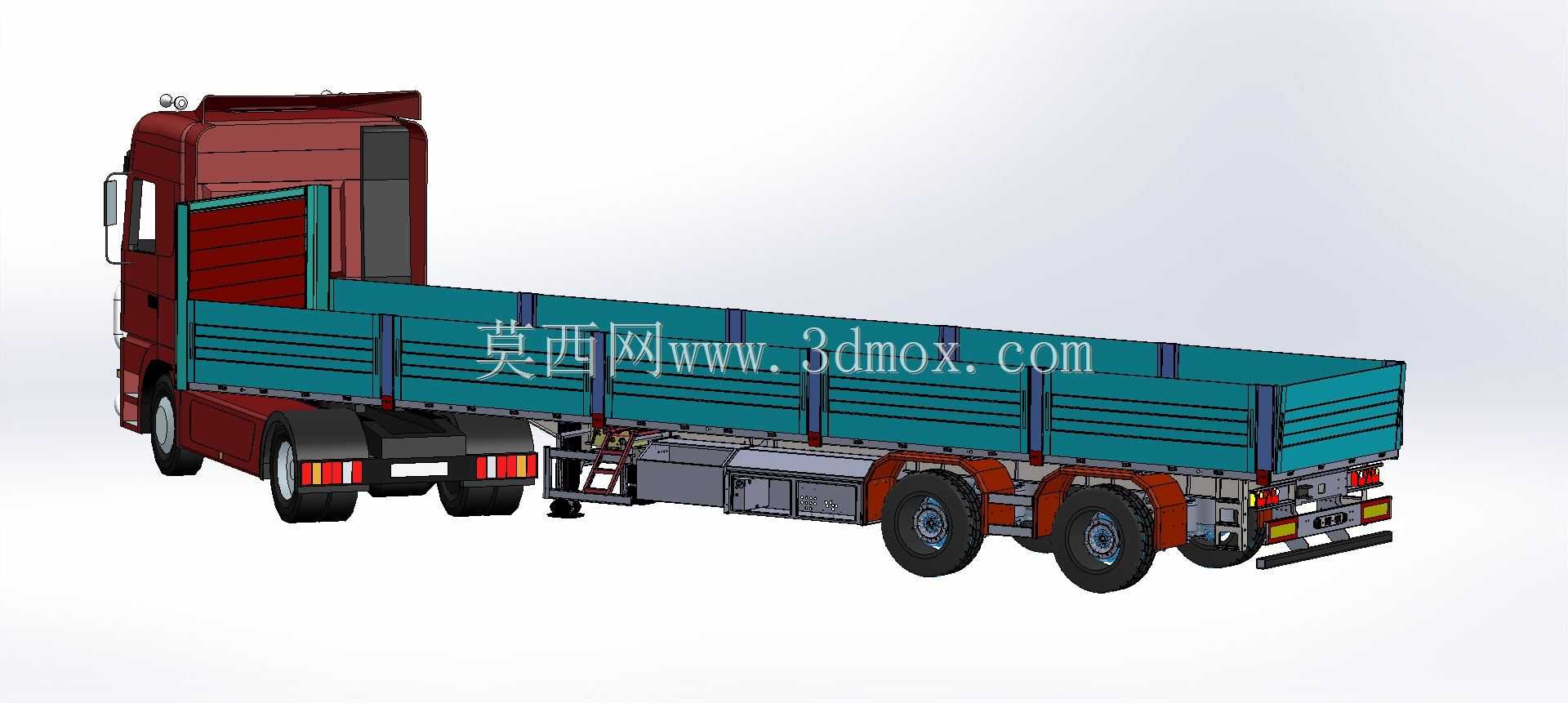

　　这款栏板式半挂拖车的三维结构，完全围绕公路干线散杂货物运输的实际工况搭建，日常在建材转运、农副散货配送、普货零担运输场景中适配性极强，区别于封闭式厢挂、自卸挂的专用属性，栏板结构的装卸开口覆盖三个侧面，配合可翻转的栏板锁止结构，人工配合叉车装卸货时的操作空间冗余量充足，不需要额外适配特殊装卸站台，在县域级物流网点、建材批发市场、农产品集散中心这类场地条件有限的场景下，作业灵活性优势明显。从结构设计逻辑来看，整车采用低重心布置思路，主纵梁选用变截面工字钢结构，鹅颈段做了应力过渡圆弧处理，避免重载起步、紧急制动时的应力集中开裂问题，货台高度控制在常规公路货运的通用适配区间，既满足国家道路运输限高要求，也能适配大部分仓储月台的装卸高度差，

　　减少装卸时的货台高度调整工作量。货厢部分的栏板采用分节式冲压肋板结构，每块栏板的侧边都设置了快拆式铰链与锁扣，既可以单独放倒单侧栏板装卸长条型建材，也可以将整侧栏板完全拆除，满足超宽尺寸货物的临时装载需求；前端的直立式前挡板做了加强筋布置，高度与栏板上沿齐平，既能防止运输过程中货物向前滑移冲击牵引车头，也能在高速行驶时梳理车头传来的乱流，降低整车风阻系数。底盘部分采用双后桥布置，每根车桥都匹配了多片钢板弹簧悬架，配合横向稳定杆结构，在非铺装路面行驶时能更好地过滤路面颠簸，减少货厢内货物的窜动磕碰，同时悬架的安装支座做了加厚处理，与主纵梁的连接位置采用整体式加强垫板，避免长期重载颠簸下的连接点开焊变形。

　　制动系统的气路管路沿纵梁内侧排布，预留了足够的弯折余量，避免车辆行驶过程中悬架跳动拉扯管路，车尾的灯光、反光标识安装位完全按照道路车辆安全规范布置，后保险杠采用下置式钢结构，既满足后下部防护的安全要求，也不会影响车尾装卸货时的操作空间。设计过程中对安装边界做了充分校核，牵引销的位置尺寸匹配常规公路牵引车头的鞍座高度，左右轮距符合货运车辆的通用外廓尺寸要求，整车转弯半径的预留量满足等级公路的通行要求，不会出现普通道路转弯时的内轮差超限问题；支腿结构布置在牵引销后方的合适位置，单独停放时可以通过手摇支腿调整货台高度，方便与牵引车头的接驳与脱离，支腿的底座做了加大防滑处理，在松软地面停放时不会出现沉陷问题。货厢底板采用花纹钢板铺设，

　　底板下方的横梁采用等间距布置，每根横梁都与纵梁采用焊接连接，局部重载位置额外增加了斜向加强撑，保证装载集中载荷货物时底板不会出现凹陷变形；栏板的锁止机构采用偏心式锁钩，锁止后没有多余旷量，行驶过程中不会因为颠簸出现栏板自动脱开的问题，同时锁钩的操作力控制在单人可操作范围内，不需要借助额外工具就能完成栏板的开合锁止。在细节结构处理上，轮眉位置做了圆弧过渡，既可以阻挡车轮带起的泥水飞溅到货厢侧面，也不会因为轮胎跳动出现刮蹭轮眉的问题；底盘侧面的工具箱、储气筒安装位都做了合理排布，不影响整车通过性的同时，预留了足够的检修操作空间，日常维护时不需要拆卸过多外围结构就能完成气路检查、制动间隙调整等常规保养操作。
