多米诺骨牌摆放拉力玩具小车结构设计

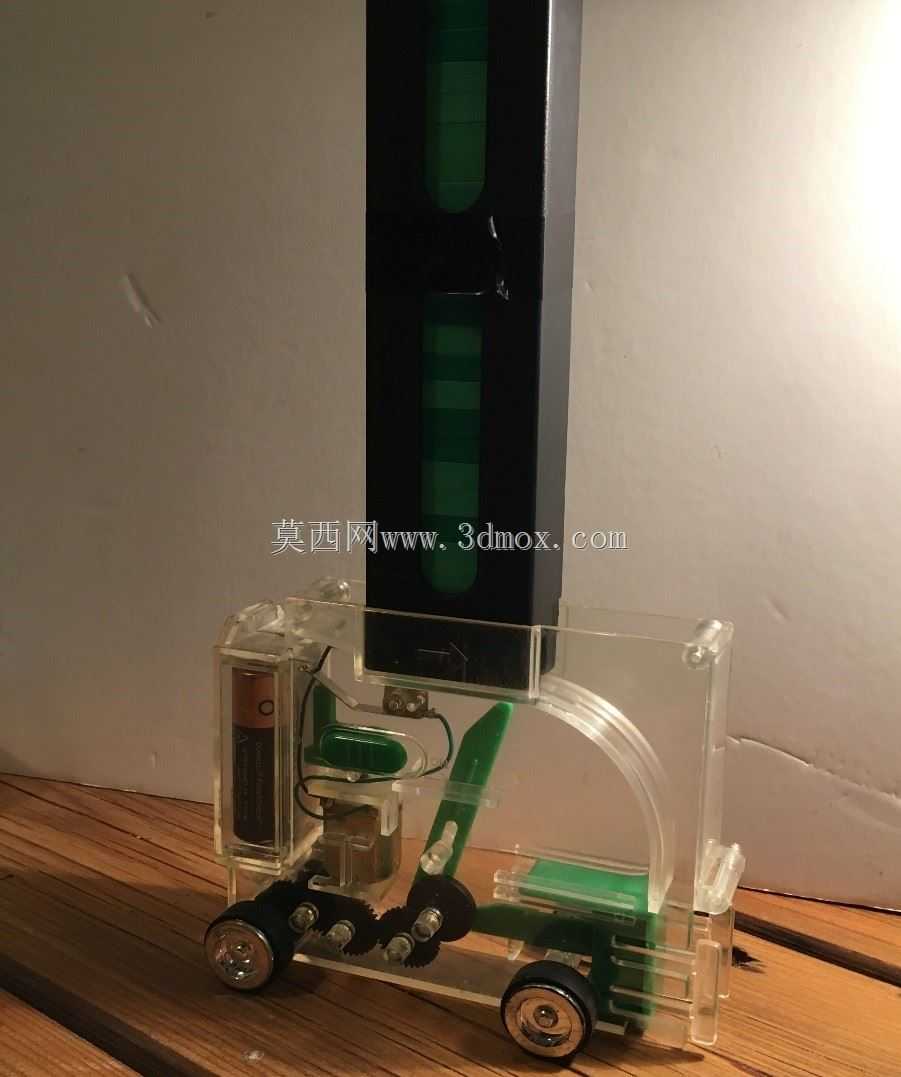

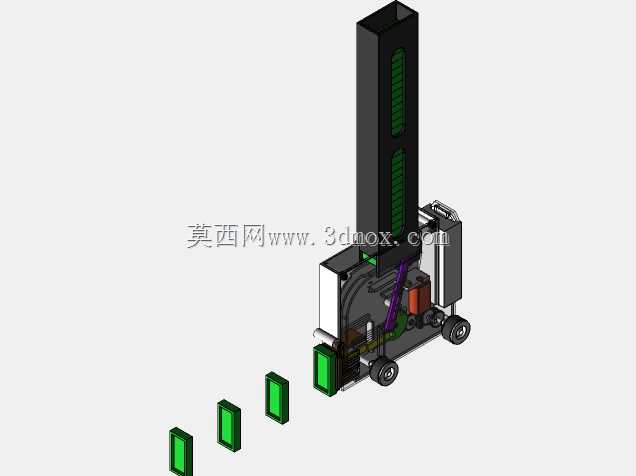

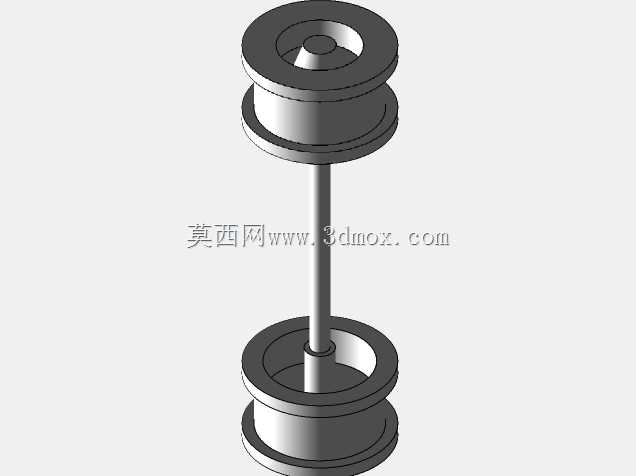

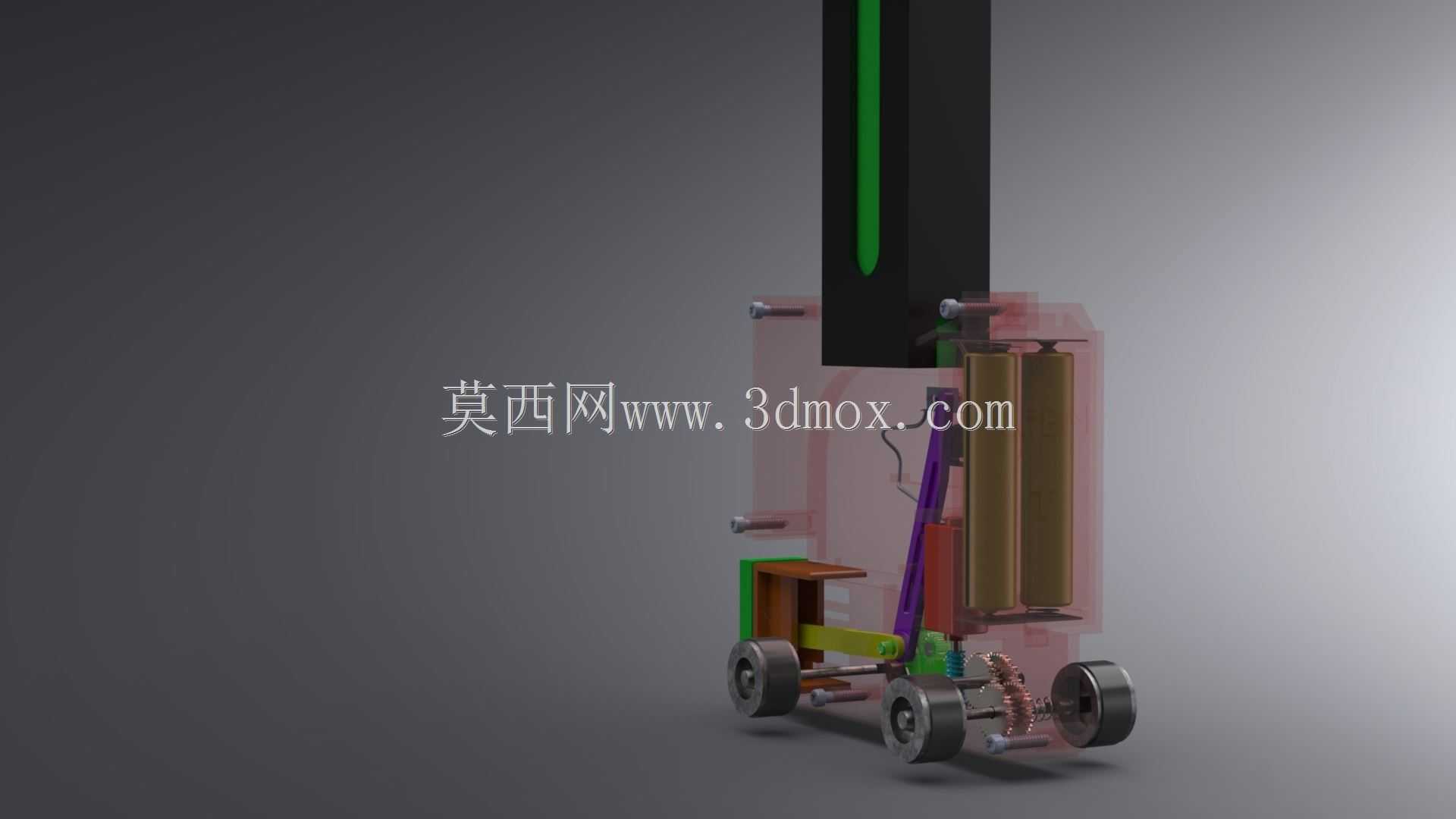

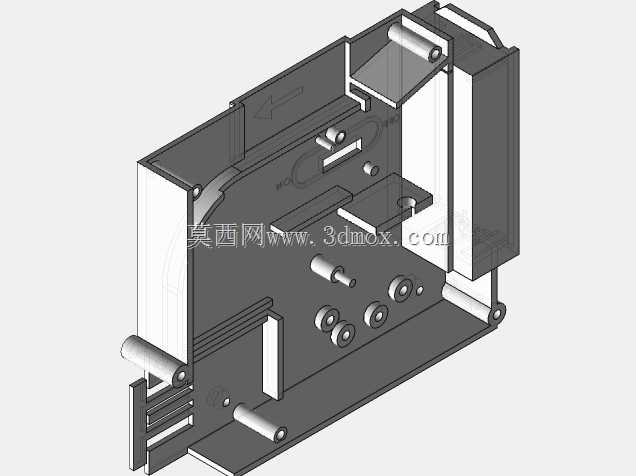

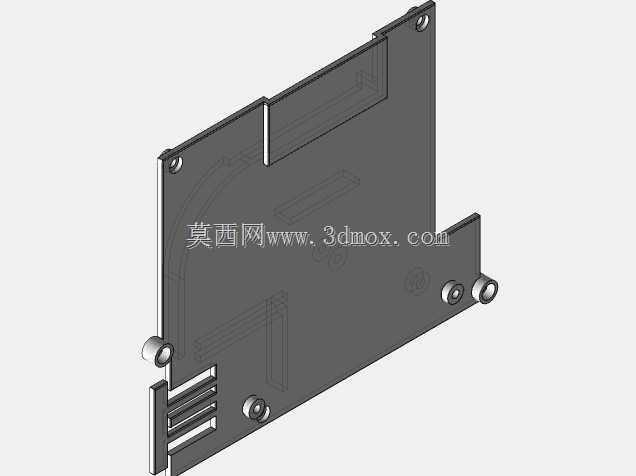

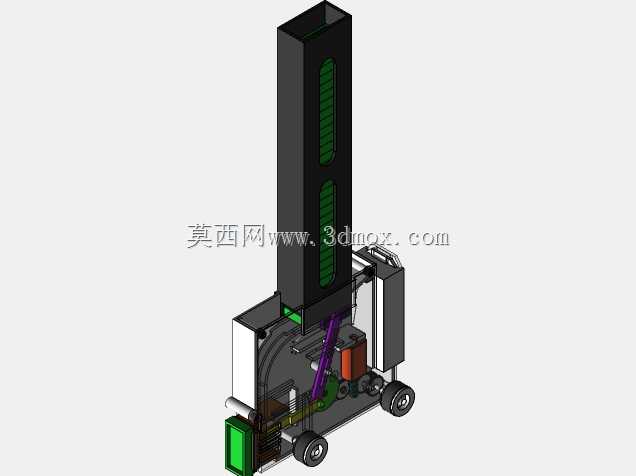

　　这款小型行走装置的核心功能是在行进过程中完成多米诺骨牌的逐片摆放，替代人工手动码放的重复操作，常见于青少年科创实践、益智玩具开发以及机械原理教学演示场景，能够直观展示间歇送料、行走联动的机械逻辑，也可作为CAD建模练习的典型小型机构案例。从结构布局来看，装置整体采用轮式行走底盘，前后轮轴承担整机承重，底盘上方集成骨牌存储仓与落料导向结构，行走轮的转动通过连杆机构与落料拨片形成联动，每行进固定步距就会触发一次拨片动作，将存储仓内最下方的单片骨牌沿导向槽竖直推送至地面，保证骨牌间距均匀、摆放姿态垂直，不会出现倾倒或者间距偏差过大的问题。设计过程中首先要确定行走轮的直径与周长，根据多米诺骨牌摆放的标准间距反推传动比，

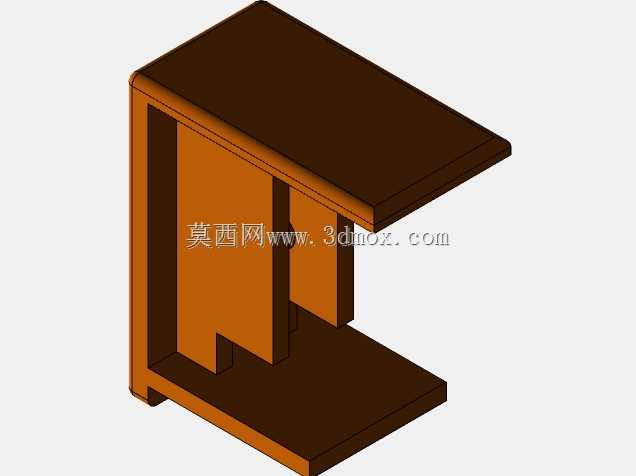

　　确保轮轴转动一圈对应的行进距离刚好匹配单块骨牌的摆放间隔，避免出现骨牌间距过密无法连续推倒、或者间距过大无法触发连锁反应的问题。存储仓的内部尺寸需要匹配常用标准多米诺骨牌的外形，单边预留0.2-0.3mm的间隙，既保证骨牌能够依靠自重顺畅下滑，又不会因为间隙过大出现骨牌卡滞、叠片的问题，仓体侧壁采用透明可视化设计的思路，方便使用者观察剩余骨牌数量，及时补充物料。落料导向槽的出口高度距离地面控制在3-5mm，保证骨牌被推出时底部先接触地面，在自身重力作用下保持竖直姿态，不会因为下落高度过高出现倾倒。整机的重心设计集中在底盘中部偏前位置，搭配后轮的配重结构，避免装置行进过程中因为拨片动作的反作用力出现翘头、侧翻的问题，

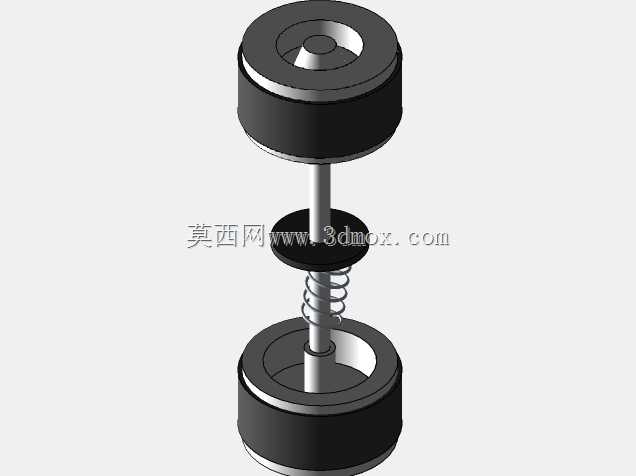

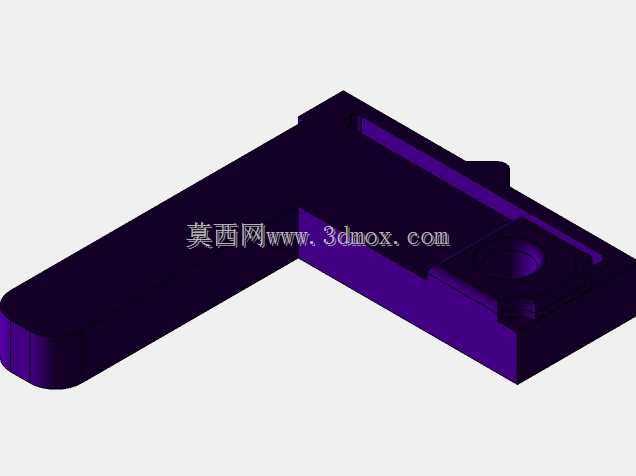

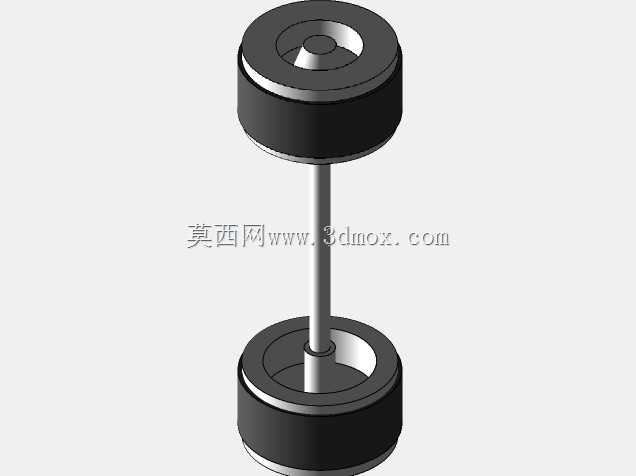

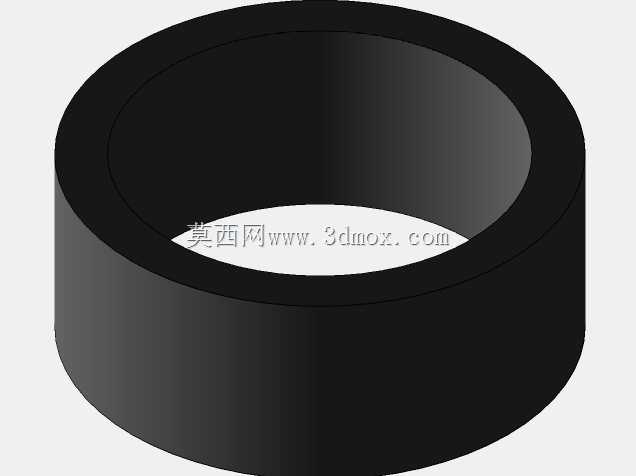

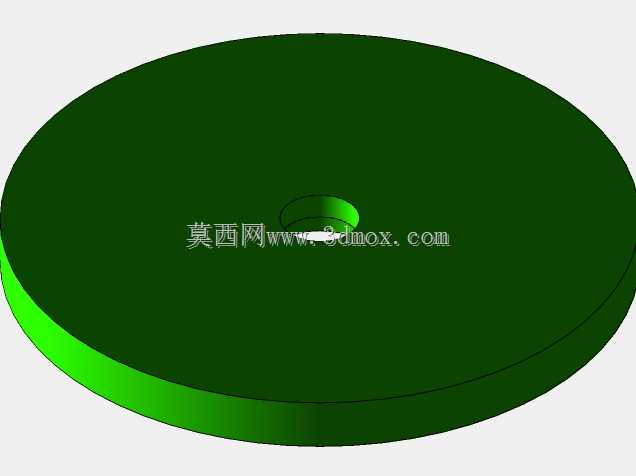

　　轮组采用橡胶包覆的小直径滚轮，在木质、塑胶等常见桌面材质上行走时不会出现打滑，保证行进距离与转动圈数的匹配精度。连杆传动部分采用偏心轮结构，将轮轴的连续旋转运动转化为拨片的直线往复运动，偏心距的尺寸经过反复校核，刚好满足单次推送一片骨牌的行程需求，不会出现一次推送多片、或者推送不到位导致骨牌卡在导向槽内的问题。装置的上部还预留了牵引连接位，可以通过绳索外接牵引动力，也可以根据需求加装微型驱动电机实现自动行走，拓展不同的使用场景。从安装边界来看，整机宽度控制在80mm以内，长度不超过120mm，高度不超过150mm，整体尺寸小巧，适合在普通桌面、展示台面上使用，不会占用过多操作空间，所有运动部件都做了圆角处理，没有尖锐外露结构，

　　作为儿童益智玩具使用时也能避免划伤风险。在建模练习过程中，这类小型机构能够帮助设计者熟悉连杆传动的参数匹配、运动干涉检查、装配公差预留的实际技巧，不同于大型工业设备的复杂结构，这类小型装置的每一处尺寸都直接影响最终功能实现，比如拨片的厚度如果超出骨牌厚度的三分之一，就容易在推送过程中刮蹭到上一片骨牌，导致落料卡滞；导向槽的内壁如果没有做拔模斜度，骨牌下滑过程中就容易因为摩擦阻力过大出现卡料。很多初学者在练习这类机构建模时，容易忽略运动件的间隙预留，直接按照零配合做装配，实际3D打印或者加工组装后就会出现运动卡滞、零件磨损的问题，这款装置的各个运动副都预留了合理的活动间隙，轮轴与轴孔的间隙控制在0.1mm左右，既保证轮轴转动顺畅，又不会出现过大的旷量影响行走精度。另外，整机的零件全部采用常见的板材、棒材加工即可，不需要特殊的加工工艺，不管是3D打印制作手板，还是采用亚克力、轻木切割组装，都能够快速完成实物制作，非常适合机械入门者做实物验证，通过实际组装调试理解传动比、重心控制、间歇送料这些基础机械设计知识点，把软件里的建模参数和实际的机构运动效果对应起来，避免纸上谈兵的设计问题。
