机器人R2风扇护罩安装结构组件

　　在工业机器人本体的结构设计中，散热系统的防护结构往往是容易被忽略却直接影响设备长期运行稳定性的细节，这款适配R2系列机器人的风扇护罩组件，正是针对关节驱动部位散热模块的防护需求开发的结构件。从实际应用场景来看，这类护罩主要安装在机器人小臂靠近驱动电机的舱段位置，该区域在机器人高速往复运动过程中，既会持续受到驱动模块运行产生的热流影响，也容易在车间作业环境中接触到切削飞溅、粉尘飘落、线缆剐蹭等外部干扰，护罩的核心作用就是在保障散热气流顺畅流通的前提下，为内置的轴流风扇提供可靠的物理防护，同时兼顾机器人本体外观的整体性。

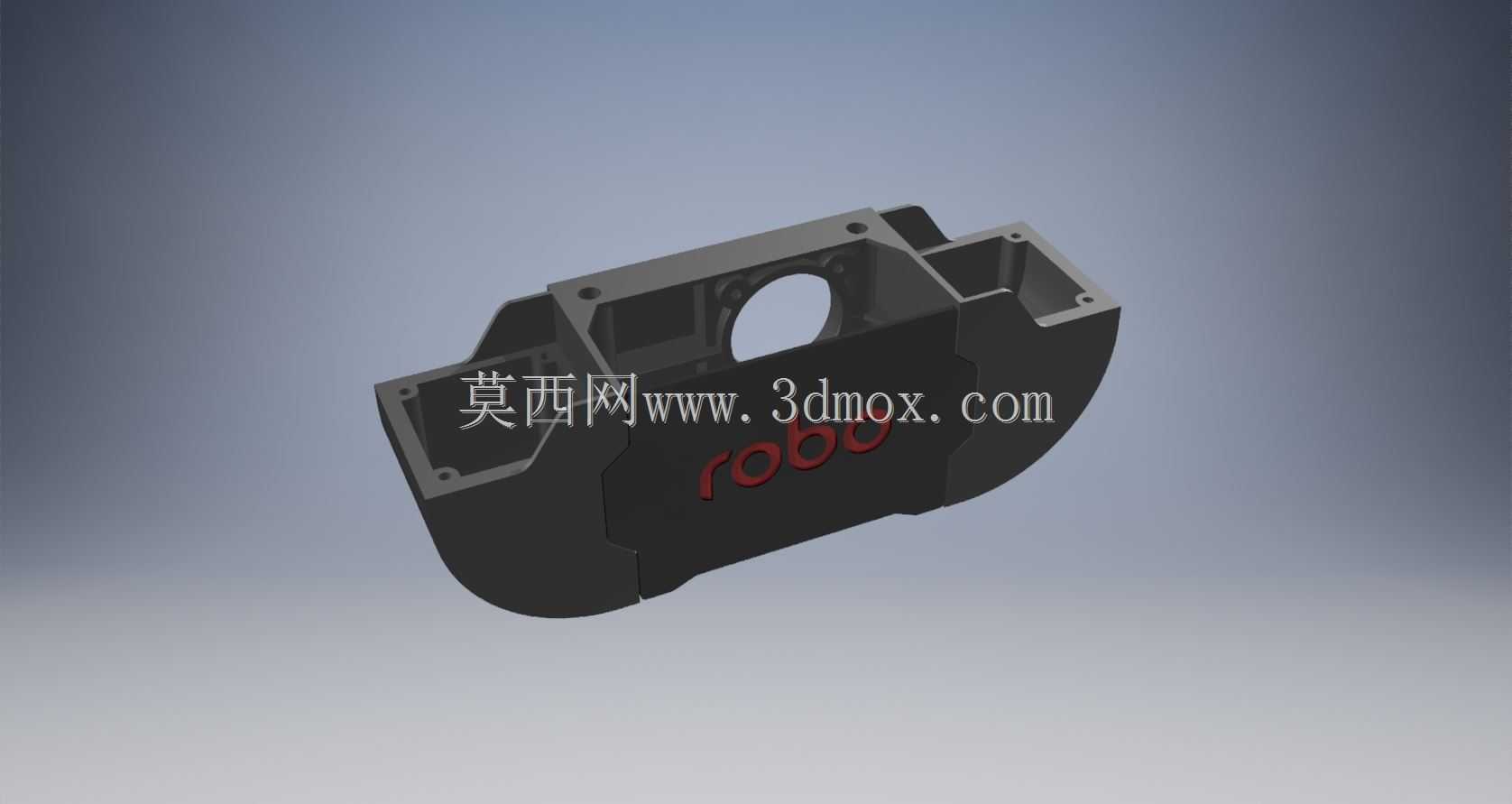

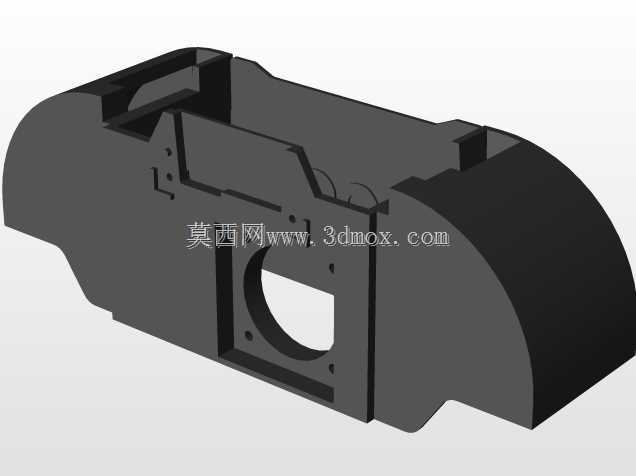

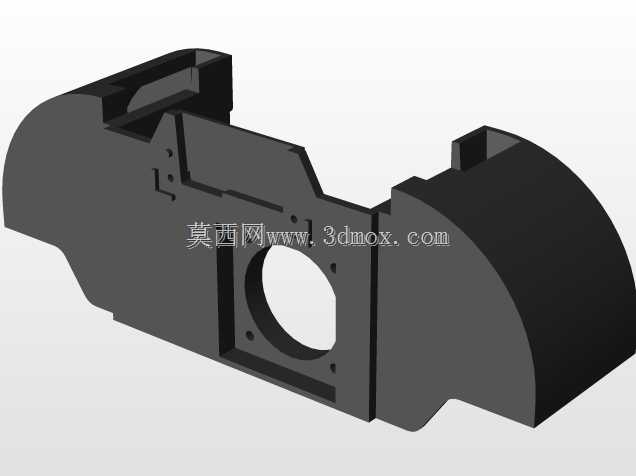

　　从功能特性上看，该组件采用一体化的壳体式结构，主体为对称式的半封闭腔体设计，中部预留的圆形开孔正好对应风扇的出风端面，开孔边缘做了加厚的止口结构，安装时可以直接卡入风扇外圈的定位槽，不需要额外增加压片结构就能限制风扇的径向窜动；腔体两侧延伸出的矩形安装边，上面预制了对应安装孔位，孔位的位置公差控制在0.1mm以内，能够直接和机器人小臂舱体的预制螺柱对位，不需要现场配钻，大幅提升装配效率。护罩的外轮廓做了大圆角过渡处理，没有尖锐的凸起棱角，一方面避免机器人运动过程中护罩边缘剐蹭周边的工装或者操作人员，另一方面也能减少机器人高速运动时的风阻，降低运行过程中的气流噪音。

　　从设计思路层面拆解，这款护罩没有采用传统的网格状防护网结构，而是选择了半封闭腔体加侧部进风通道的结构，主要是考虑到机器人关节部位的运动幅度大，传统网格护罩的缝隙容易在运动过程中卡入车间内的焊渣、细切屑等硬质杂物，长期积累会堵塞风扇进风面，甚至打坏风扇扇叶；而半封闭腔体的进风通道设置在腔体两侧的安装边内侧，气流从侧部进入腔体后经过风扇从正面圆形开孔吹出，外部的飞溅杂物会被腔体的外壁阻挡，很难直接进入风扇区域，防护等级相比网格结构提升了一个层级。同时腔体内部预留了足够的走线空间，风扇的供电线缆可以沿着腔体侧壁的预制走线槽排布，直接接入附近的驱动模块接线端，不需要额外设置走线卡扣，线缆不会在腔体内部晃动产生磨损。

　　关于安装边界与尺寸适配，这款护罩组件的整体外轮廓宽度适配R2系列机器人小臂的舱体外径，安装后护罩的外表面和小臂舱体的外弧面完全齐平，不会突出本体轮廓，不会对机器人的运动回转半径造成额外影响；中部圆形开孔的直径适配常规80mm规格的轴流风扇，腔体内部的深度刚好覆盖风扇的整体厚度，风扇安装后扇叶和护罩内壁的间隙保持在3mm以上，既不会出现扇叶擦碰护罩的问题，也不会因为间隙过大导致气流紊流影响散热效率。两侧安装边的孔位间距和机器人小臂舱体的原有安装螺柱完全匹配，属于原位替换式的结构件，不需要对原有机器人本体结构做任何修改，就可以直接完成装配。在材质选择的适配性上，该结构的壁厚设计兼顾了强度和轻量化要求，常规采用注塑工艺加工时可以选用ABS加玻纤的材质，能够承受机器人运动过程中的振动冲击，不会出现开裂问题；如果有更高的强度需求，也可以采用铝合金压铸工艺加工，壁厚不需要调整就可以直接满足强度要求，结构的工艺适配性较强。

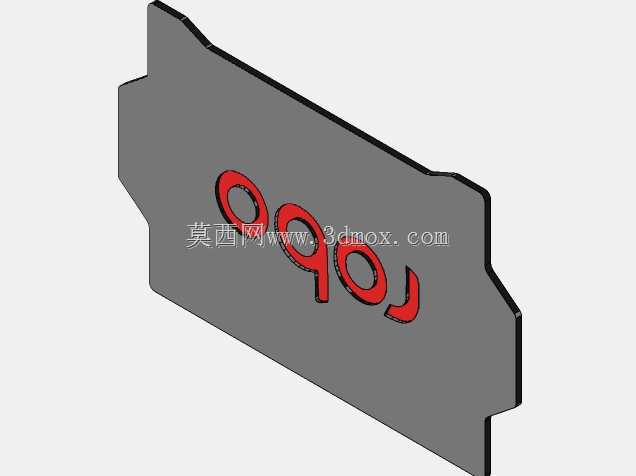

　　在实际的装配验证过程中，这款护罩的结构设计也充分考虑了维护便利性，拆卸时只需要拧下两侧安装边的固定螺丝，就可以直接将护罩取下，露出整个风扇模块，不需要拆解周边的其他结构件，日常维护清理风扇积尘的操作效率很高。护罩表面的平整区域还可以预留标识喷涂的位置，不会因为结构凹凸导致标识喷涂不清晰。另外，护罩和舱体结合的面都做了止口搭接结构，装配后结合面的缝隙均匀，能够避免粉尘从结合面的缝隙进入舱体内部，对舱体内的驱动板、电机等部件也能起到辅助防护的作用。
