实体整合式工厂生产输送线布局方案

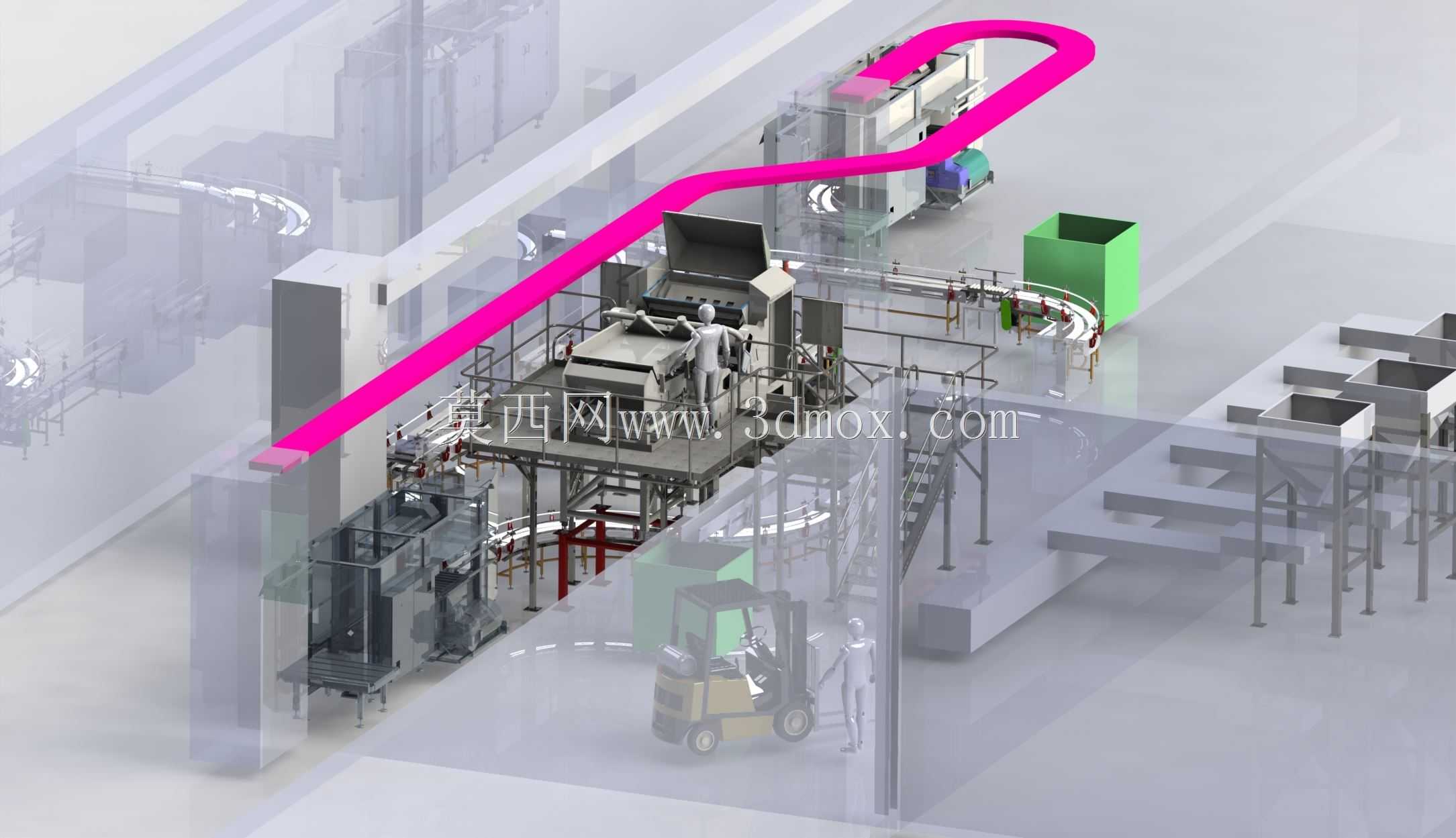

　　这套布局方案围绕离散型制造车间的物料流转全链路搭建，核心解决多工序设备间的物料转运衔接、作业人员操作空间预留、厂内物流通道规划三类核心工程问题，完全贴合实体工厂的实际投产需求。从整体排布逻辑来看，方案将高架输送线作为物料流转的主动脉，采用架空布设的方式，在距离地面2.8米的高度搭建连续输送轨道，既不占用地面的作业与通行空间，也能通过轨道的曲线转向设计，衔接不同高度差的加工设备入料口，图中醒目的粉色轨道段就是跨区域衔接的高架输送段，可实现从原料暂存区到核心加工工位的全自动物料输送，无需人工跨区域转运物料。地面层的排布充分考虑了作业人员的操作边界，每台加工设备周边预留了不小于1.2米的操作与维护空间，设备旁设置的带安全护栏的操作平台，

　　高度与设备操作面齐平，平台踏步的宽度设置为0.8米，踏步高度控制在0.15米，符合人机工程学的作业要求，操作人员长时间站立作业也不会产生过度疲劳。厂内物流通道的宽度设置为3.5米，完全满足内燃平衡重式叉车的双向通行需求，图中布设的叉车作业点位，对应原料卸车、成品转运、废料清运三类物流作业场景，通道旁设置的绿色废料收集箱，位置刚好处于各加工工位的废料产出点与物流通道的衔接处，操作人员无需长距离搬运废料即可完成归集，大幅降低无效作业动线。方案在细节设计上充分考虑了投产落地的实际约束，所有设备的安装点位都标注了地面承重要求，重型加工设备的布设位置避开了厂房的地下管线区域，高架输送线的支撑立柱全部设置在设备间隙与通道边缘，

　　不会对地面作业产生干涉。输送线的弯道段曲率半径根据输送物料的最大外形尺寸设计，避免物料在弯道转运时出现卡滞、掉落的问题，输送线的末端设置了可调节高度的接料工位，可适配不同高度的加工设备入料需求，无需额外增设转接机构。从产线的产能匹配逻辑来看，各工位的设备排布按照加工工序的先后顺序依次布设，工序间的缓存位容量按照单工位15分钟的产能设置，既不会因为缓存空间不足导致产线堵料，也不会因为缓存过多造成车间空间的浪费。人员作业点位的设置遵循一人多机的排布原则，相邻两台同类型设备的操作位间距控制在2米以内，单个操作人员可同时兼顾两台设备的上下料作业，有效提升人力利用效率。方案还预留了后续产线升级的扩展空间，

　　在现有产线的侧方预留了宽度为4米的扩展区域，后续新增加工设备时可直接接入现有高架输送线，无需对整体布局进行大规模调整，输送线的支架采用模块化设计，扩展段可直接与现有支架拼接，大幅降低后续改造的工程量。安全防护层面，所有高架输送线的侧边都设置了高度为0.1米的挡边，防止物料输送过程中坠落，操作平台的护栏高度设置为1.1米，符合车间作业的安全规范，物流通道与作业区域之间采用黄色警示标线做明确区分，避免叉车作业与人员作业出现动线交叉引发安全隐患。整体布局完全按照实体工厂的投产标准搭建，所有尺寸边界都符合机械制造车间的设计规范，可直接作为新建车间布局规划、现有车间产线改造的三维参考模板，结构设计人员可直接在该布局基础上细化单台设备的安装基础、管线排布等细节内容，大幅缩短布局规划的周期。
