环形轨道带检测工位物料输送设备

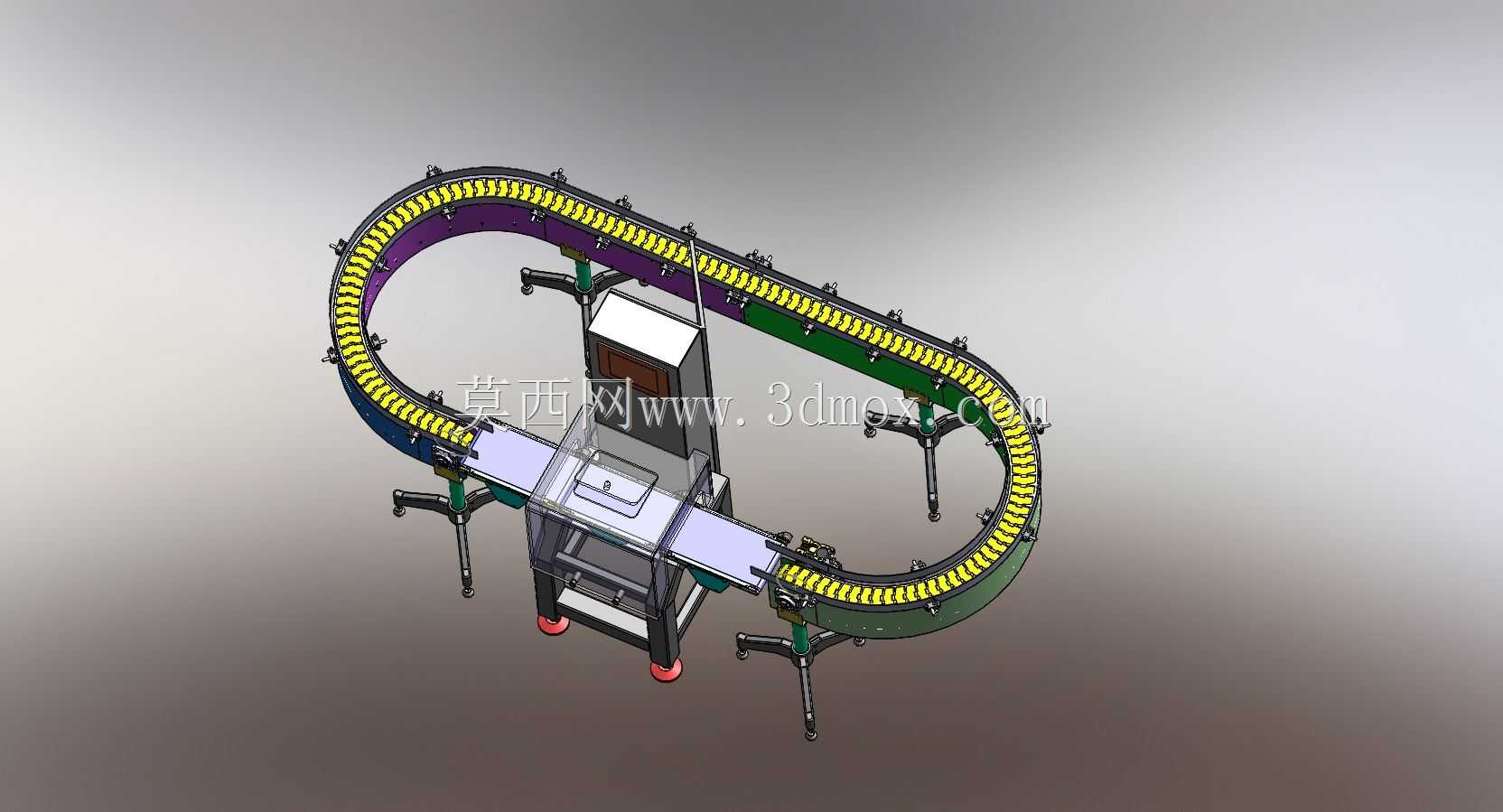

　　这套环形闭合式输送结构，主要面向车间内小尺寸工件的工序间流转场景，常见于电子元器件组装、食品分装后检测、小型五金件分选这类需要多工位并行作业的产线布局，相比直线输送线，环形结构能在有限的车间占地内完成工件的循环输送，无需额外设置回流机构，适配场地长宽比受限的生产区域。设备整体采用闭合椭圆环轨布局，直段部分可根据工位需求拓展安装检测、扫码、喷码或者简单装配工装，圆弧段做了平滑过渡处理，避免链板在转弯位置出现卡滞或者工件偏移的问题。支撑部分采用可调脚杯结构，每个支腿都能独立调节高度，适配车间地面不平整的安装场景，安装时无需额外做地面预埋处理，只需要将四个支腿调整到同一水平高度，保证轨道面整体平面度误差控制在每米0.5毫米以内，

　　就能避免链板运行时出现跑偏、异响的问题。输送承载面采用带防滑挡边的链板结构，链板表面做了防滑纹理处理，工件放置在上面不会因为启停惯性出现滑移，相邻链板之间的铰接间隙控制在0.2毫米以内，防止细小工件或者碎屑卡入铰接缝隙造成设备故障。轨道内侧设置了导向限位结构，链板运行时全程被导向条约束，即使在高速运行状态下也不会出现脱轨问题，直段位置的导向条采用耐磨高分子材料制作，长期运行磨损量小，后期维护只需要更换磨损段的导向条即可，无需整体拆解轨道。中间位置集成的工位架体，可根据实际生产需求安装视觉检测相机、重量检测传感器或者剔除机构，架体本身采用铝型材拼接结构，安装孔位预留了通用的T型槽，后期调整工位位置或者更换检测元件时，

　　不需要重新打孔焊接，只需要松开T型螺栓就能调整安装位置，适配不同尺寸工件的检测需求。设备的驱动单元布置在圆弧段的内侧位置，采用链轮驱动结构，驱动链轮和链板的啮合间隙做了可调设计，长期运行出现链板伸长松动时，只需要调整驱动轮的张紧位置就能消除间隙，无需拆解更换链板。整体设备的安装边界，椭圆环轨的长轴方向尺寸适配常规3米以内的车间通道预留，短轴方向宽度控制在1.2米左右，不会占用过多的车间通行空间，设备整体高度可根据操作人员的站立作业高度调整，常规作业高度设置在850毫米到950毫米之间，适配大多数操作人员的作业舒适度需求。在实际使用场景中，这套输送结构可以对接上下料机械手，实现工件的自动上料，经过环形轨道上的多个工位完成对应工序后，

　　在末端位置由机械手或者下料机构完成工件下料，不合格品可以在对应工位直接被剔除到侧边的废料盒中，整个流程无需人工干预，能有效降低工序间的人工搬运成本，减少工件周转过程中的磕碰损伤。设计过程中，圆弧段的曲率半径经过反复校核，保证链板在转弯时的线速度和直段保持一致，不会出现工件在转弯位置因为速度差出现堆积的问题，链板的运行速度可根据产线节拍调整，常规运行速度范围在每分钟6米到18米之间，适配不同生产节拍的需求。设备的支腿部分还预留了脚轮安装位，如果后期需要频繁调整产线布局，可以更换为带刹车的万向脚轮，方便设备整体移位，移位完成后锁定脚轮再配合脚杯微调水平即可，不需要额外的吊装设备辅助。轨道外侧设置了透明防护挡板，防止运行过程中工件意外滑落飞出，同时也能避免操作人员的衣物或者工具卷入输送结构，防护挡板采用快拆结构，日常清理维护时不需要工具就能直接取下，清理完成后卡入对应卡槽即可。
