轻型长距台式皮带输送设备结构设计

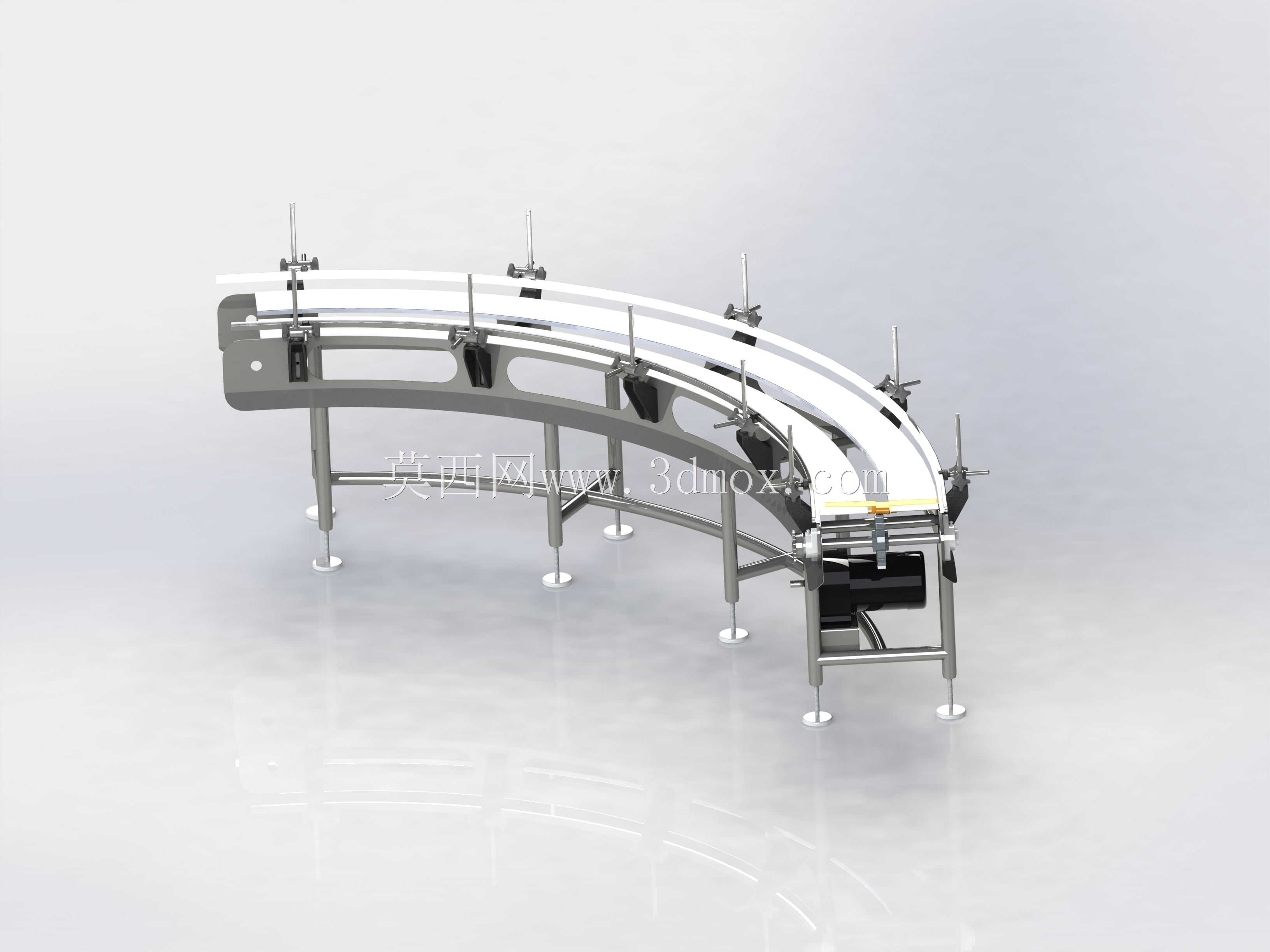

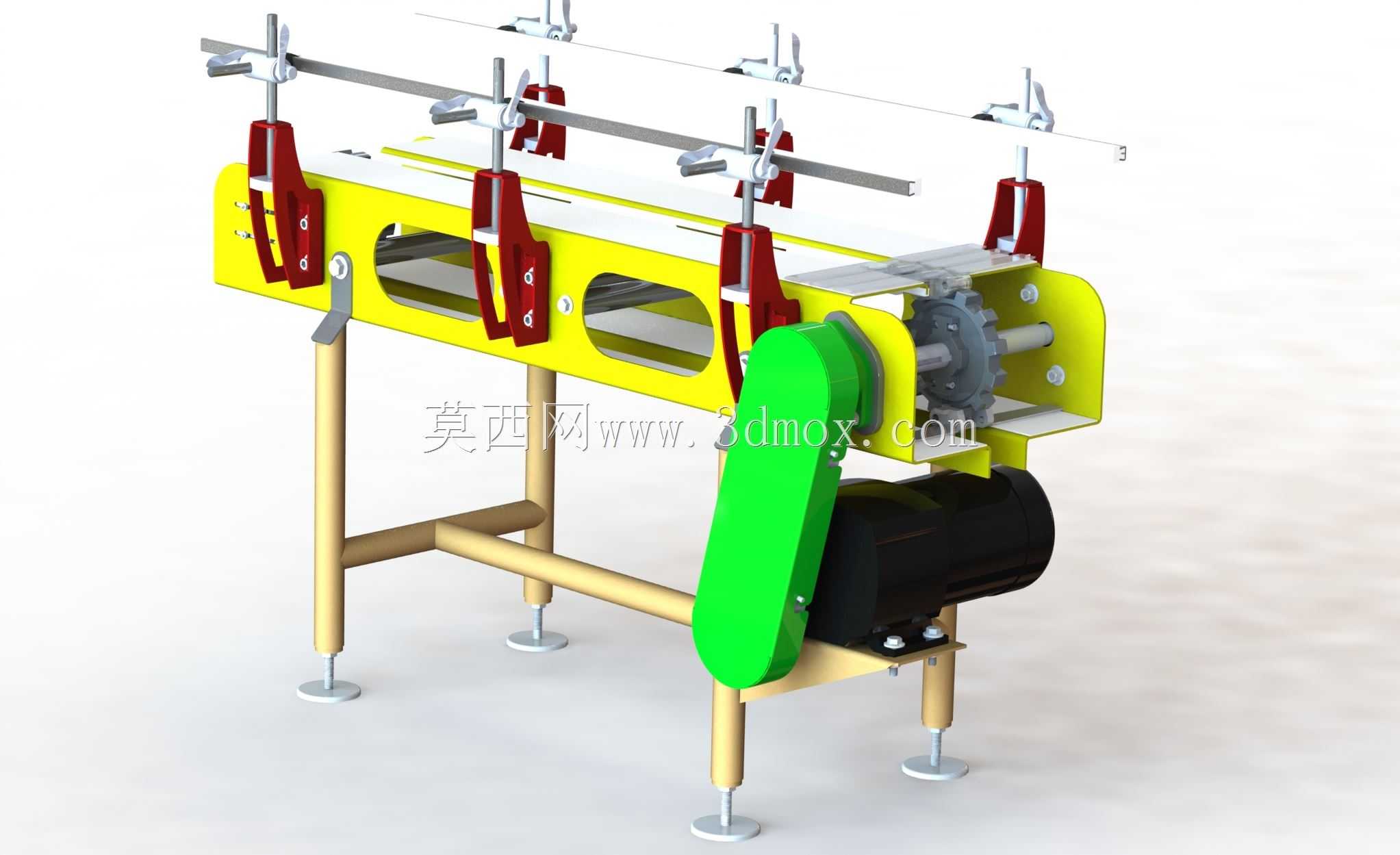

　　这款台式输送结构的设计，最初是面向小型加工车间内工序间的短中距物料转运需求做的方案，同系列一共规划了六款不同宽度、长度、负载等级的机型，本次呈现的是其中适配轻载工况的窄幅长距款。从实际落地场景来看，这类设备常布置在装配工位旁、小型包装线的衔接段、或是检测设备的进出料端，用来输送重量不大的盒装零件、小型加工件、包装半成品，避免人工反复搬运带来的效率损耗与磕碰风险，尤其适合厂房空间有限、无法布置大型重型输送线的中小型生产区域。

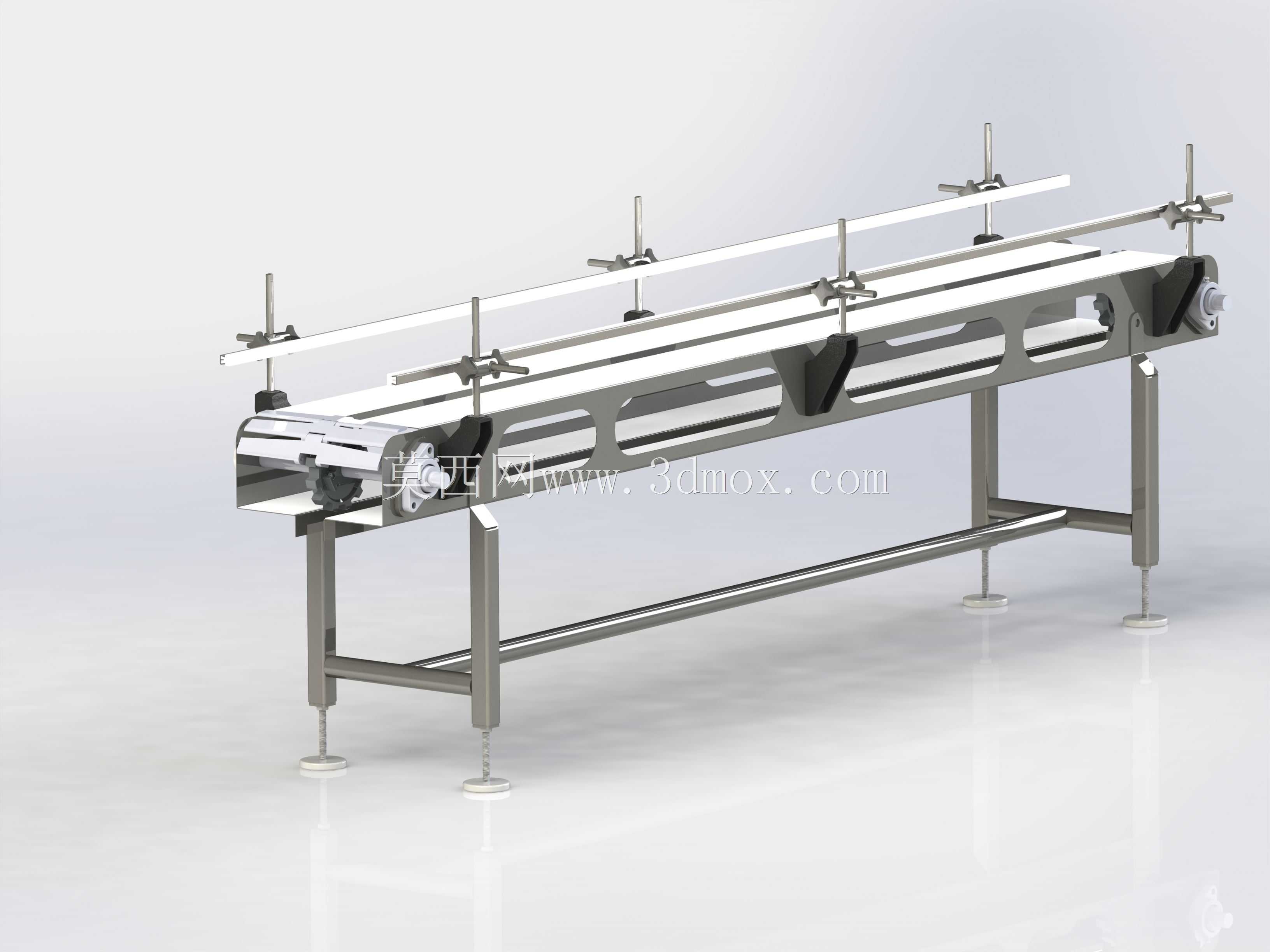

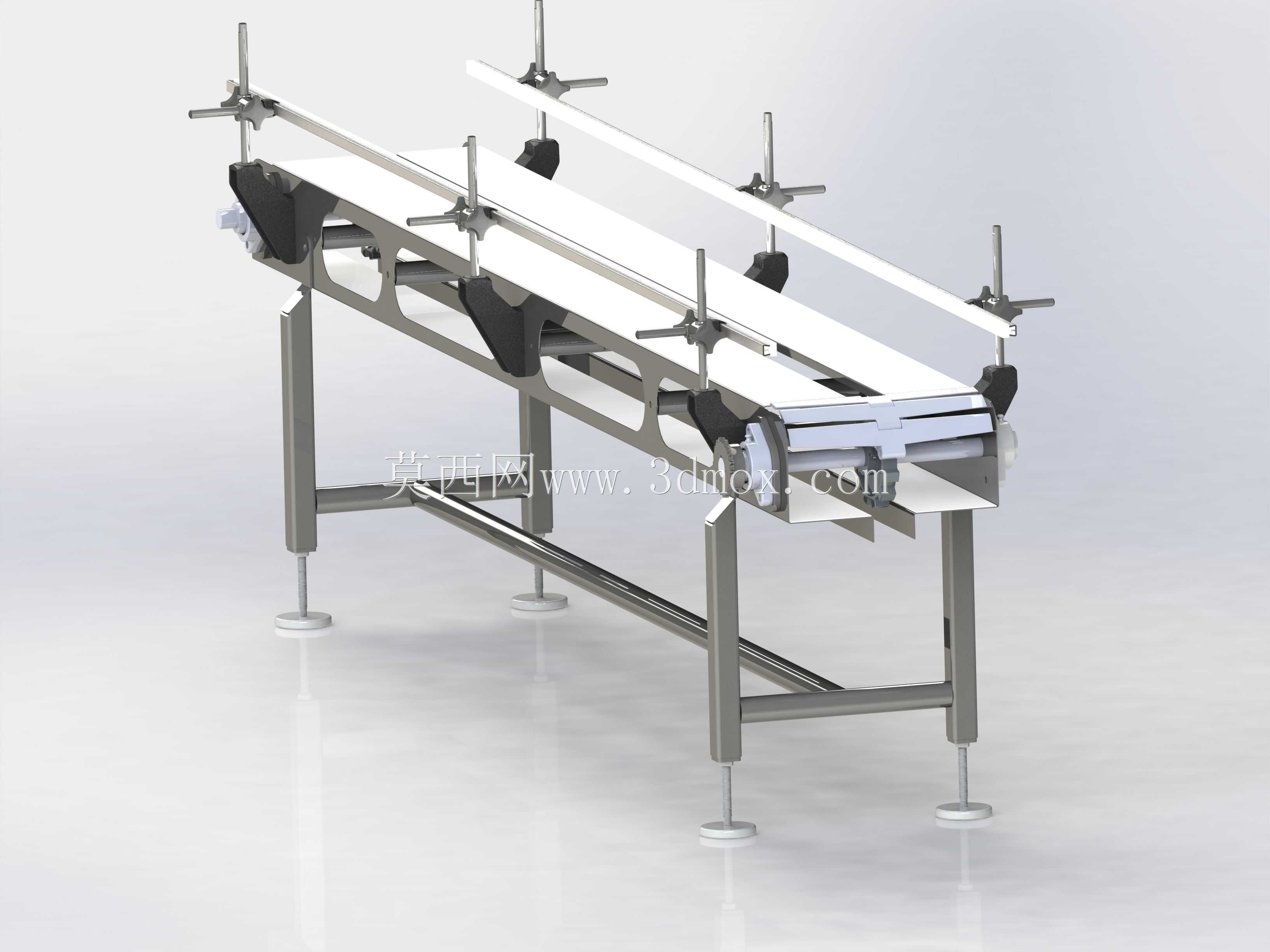

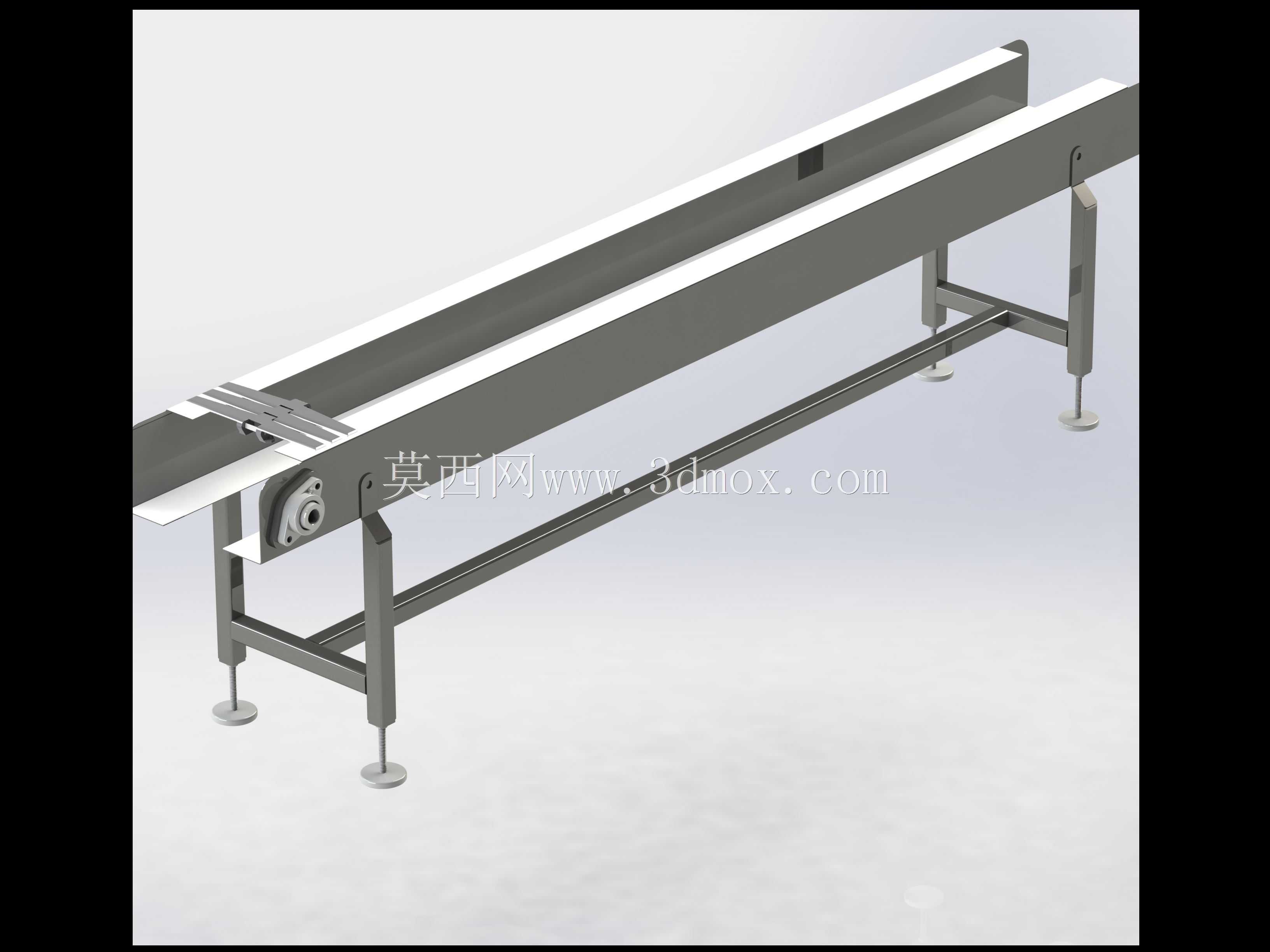

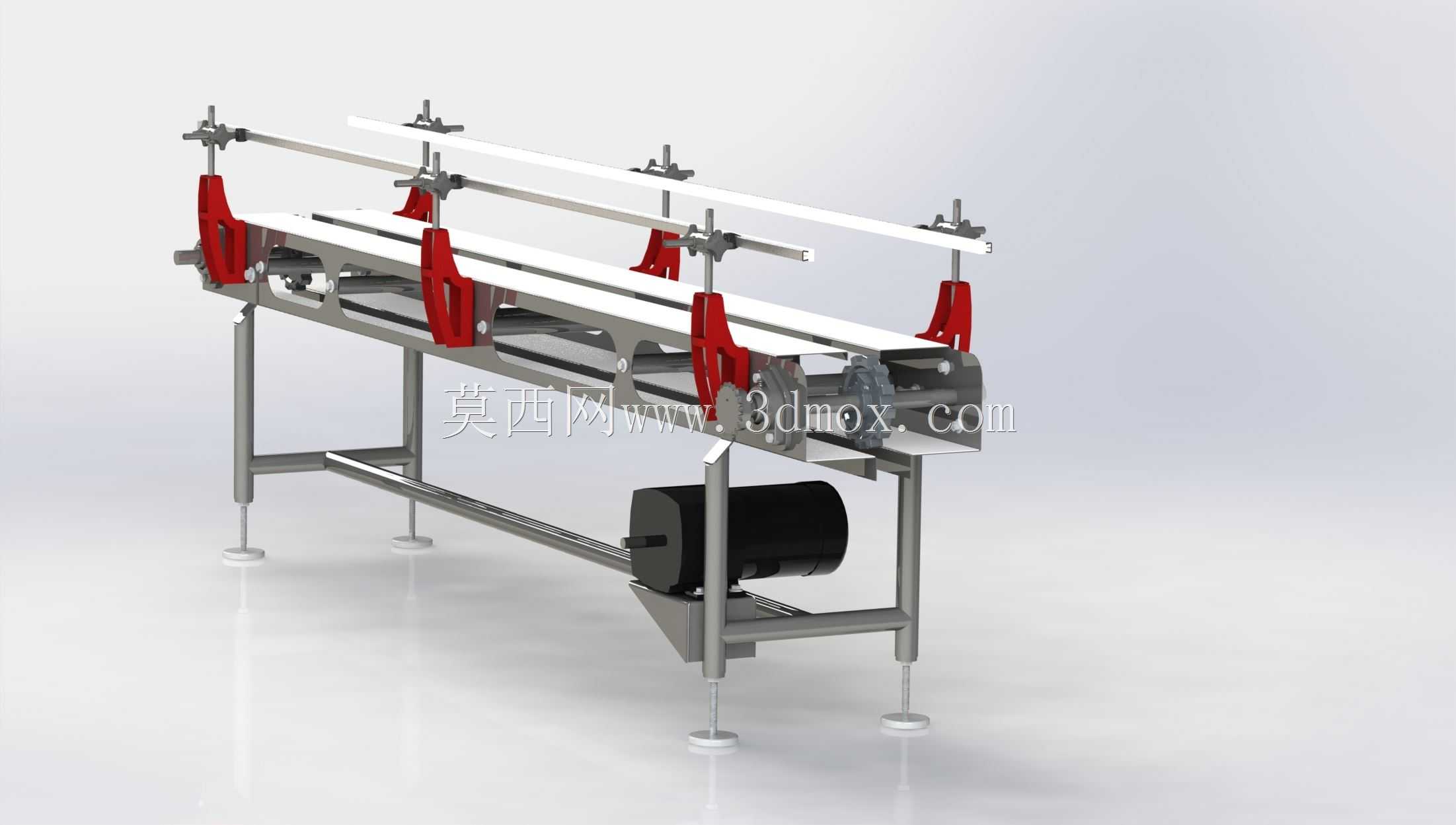

　　设备整体采用开式台架结构，主体承载框架为折弯型材拼焊而成，两侧的纵向梁既作为皮带的侧边防护，也承担整个线体的抗弯承载作用，相比传统的铝型材拼装框架，焊接式的钢制框架在同截面尺寸下抗扭刚度更高，长时间运行不会出现型材拼接处松动移位的问题，适合连续两班倒的生产工况。线体的输送面采用平皮带结构，进料端设置了可调式的导料挡边，能够根据输送物料的宽度调整挡边间距，避免物料在输送过程中从侧边滑落，挡边采用快拆结构，更换不同规格皮带或者清理皮带表面残留杂物时不需要拆解整个机架，大幅降低日常维护的工作量。

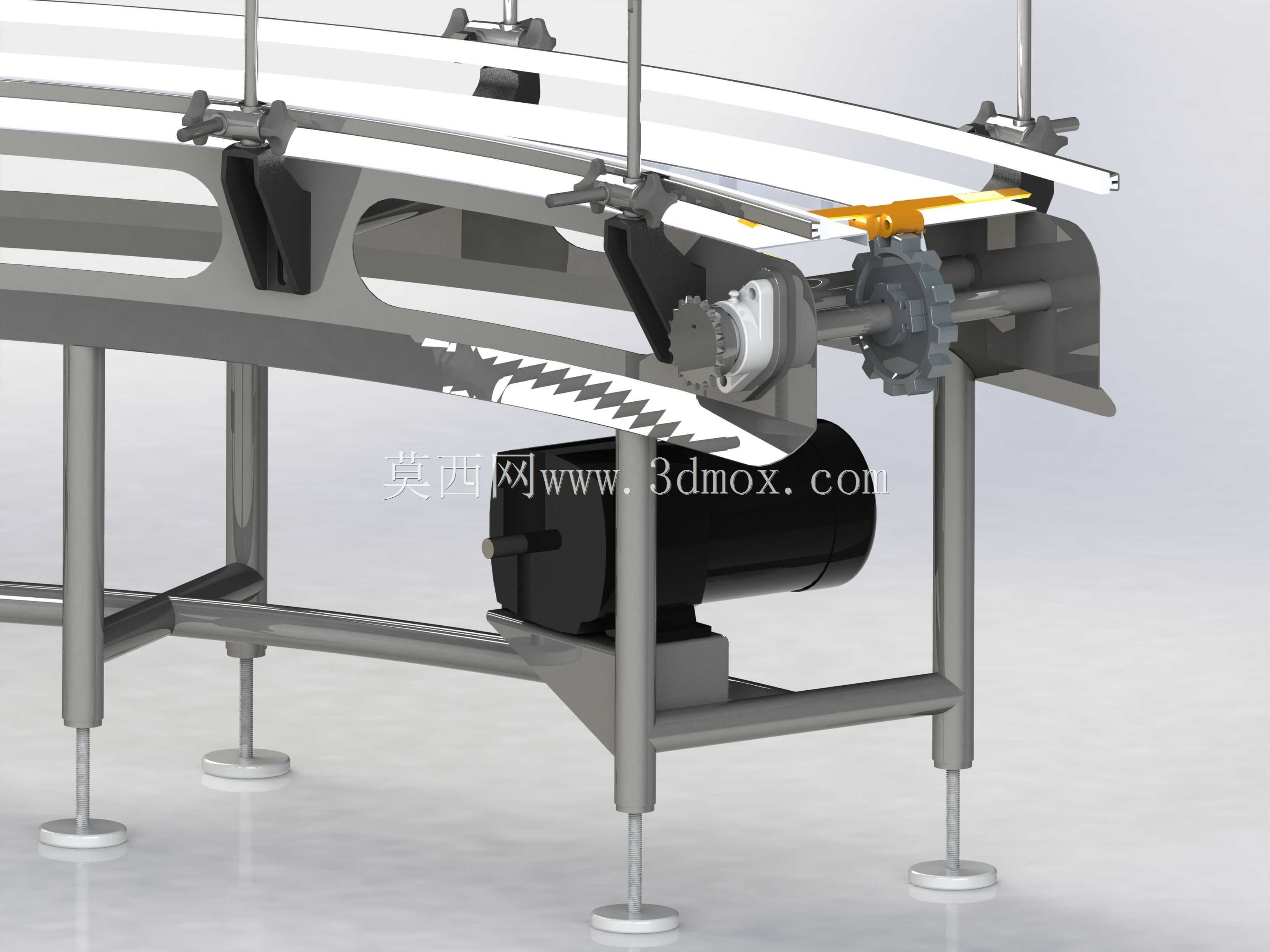

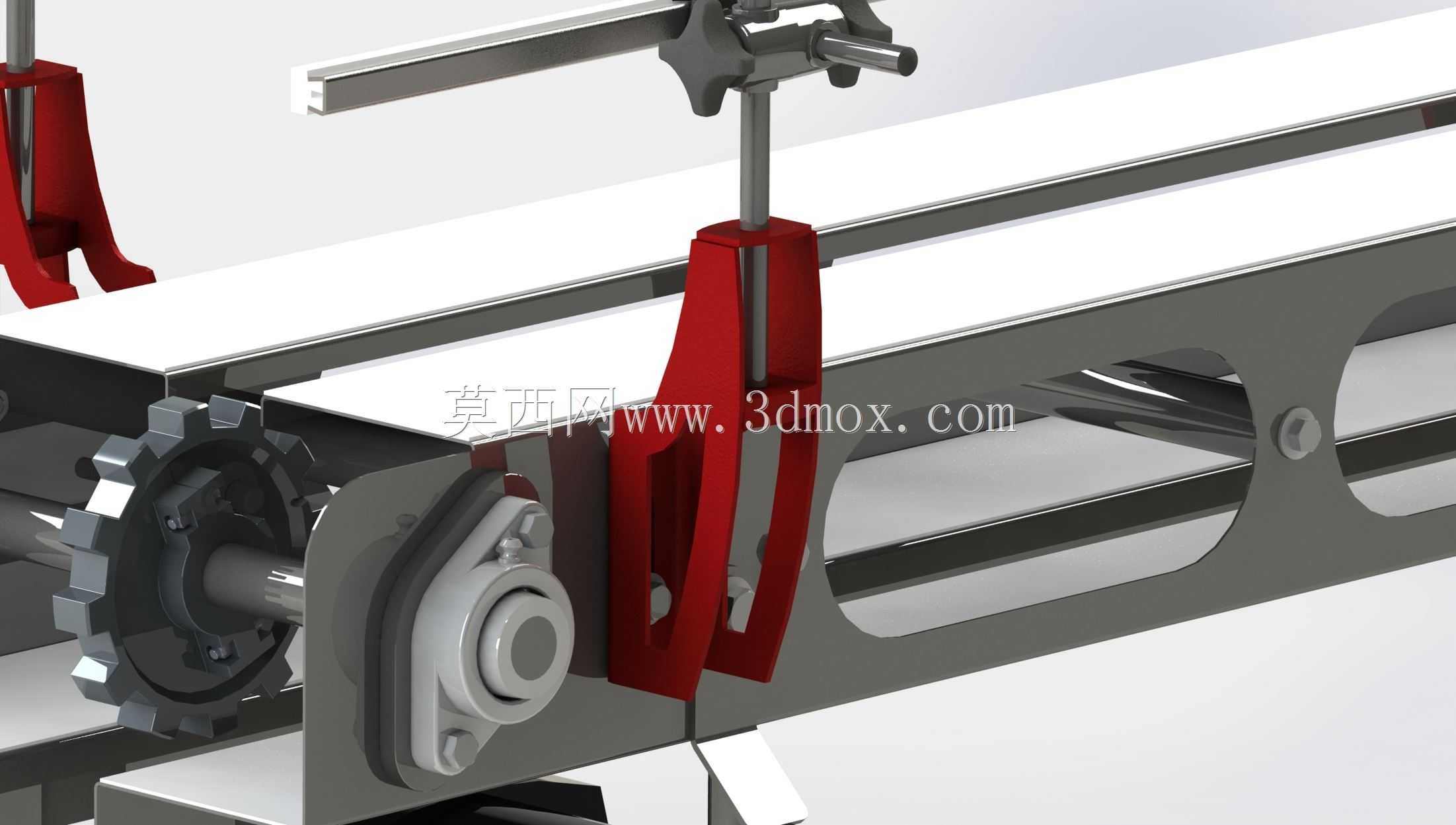

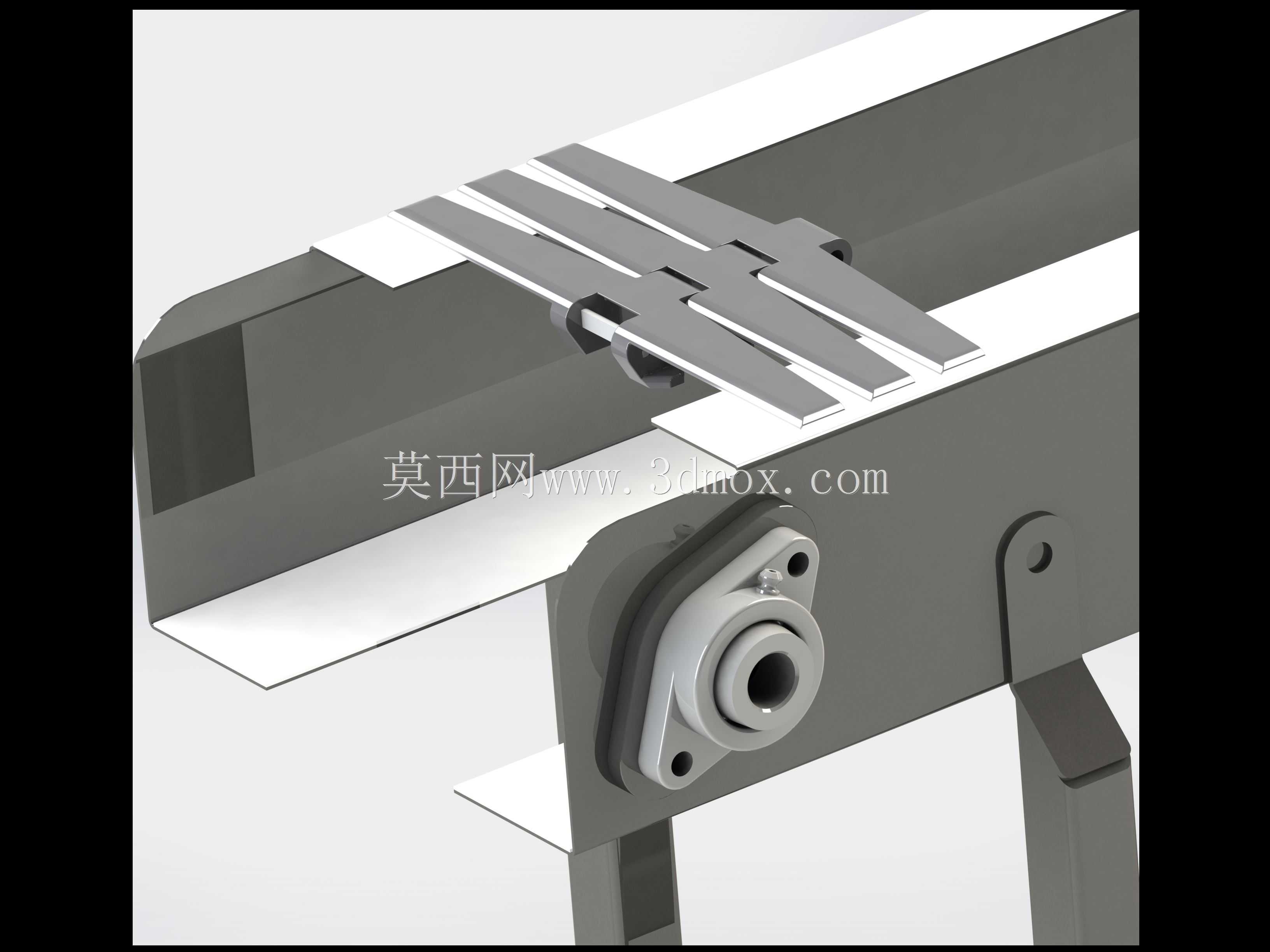

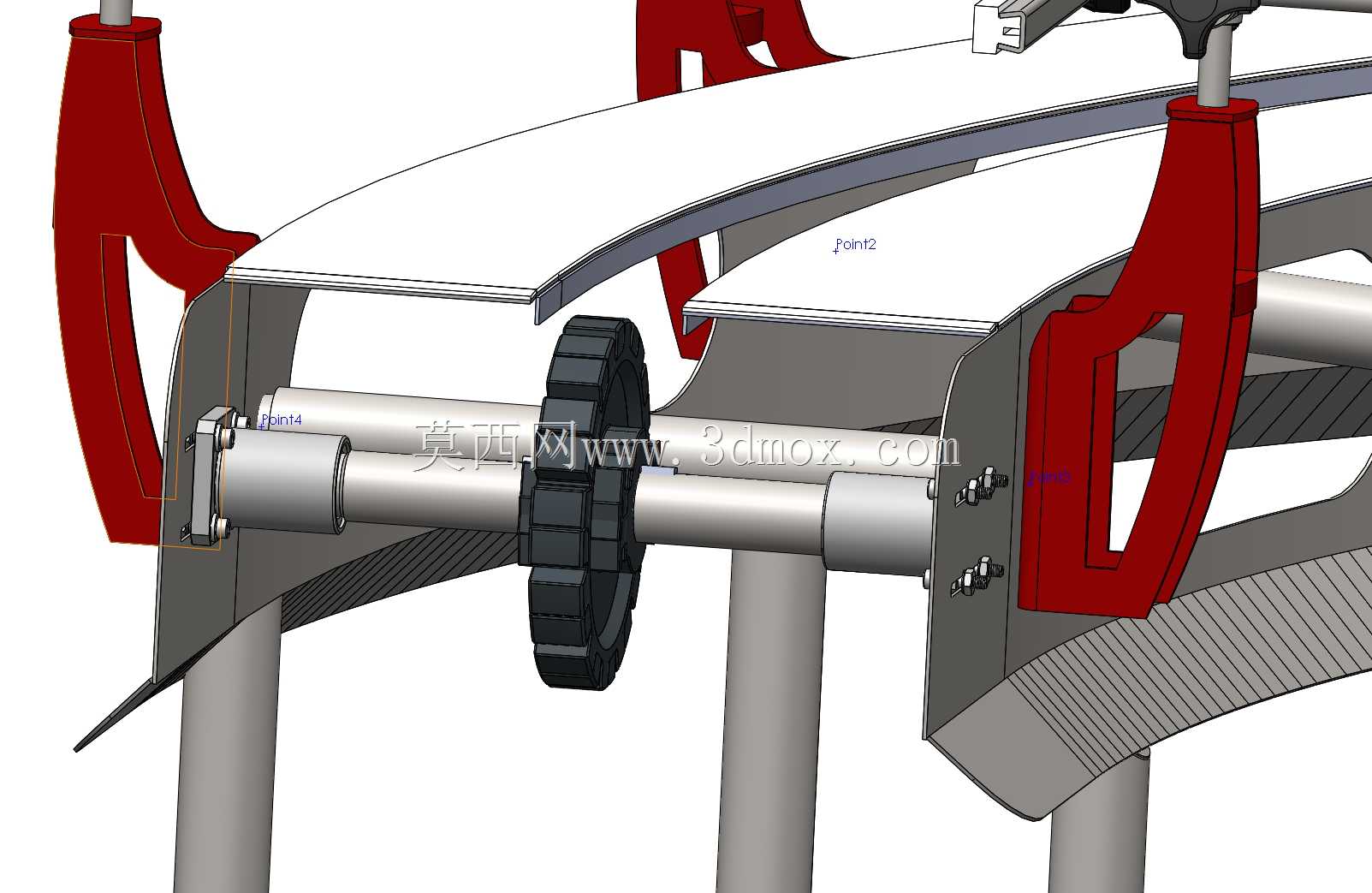

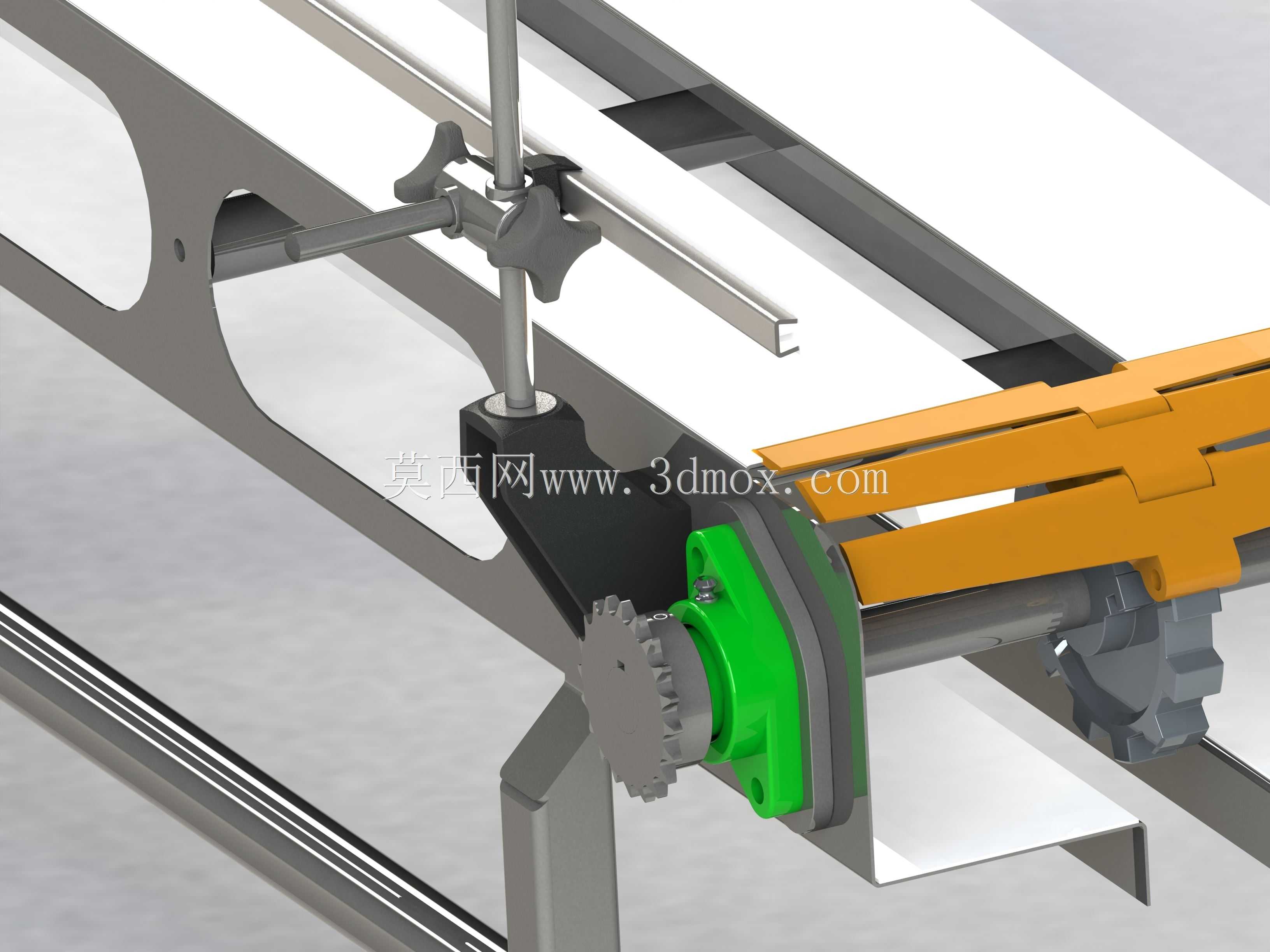

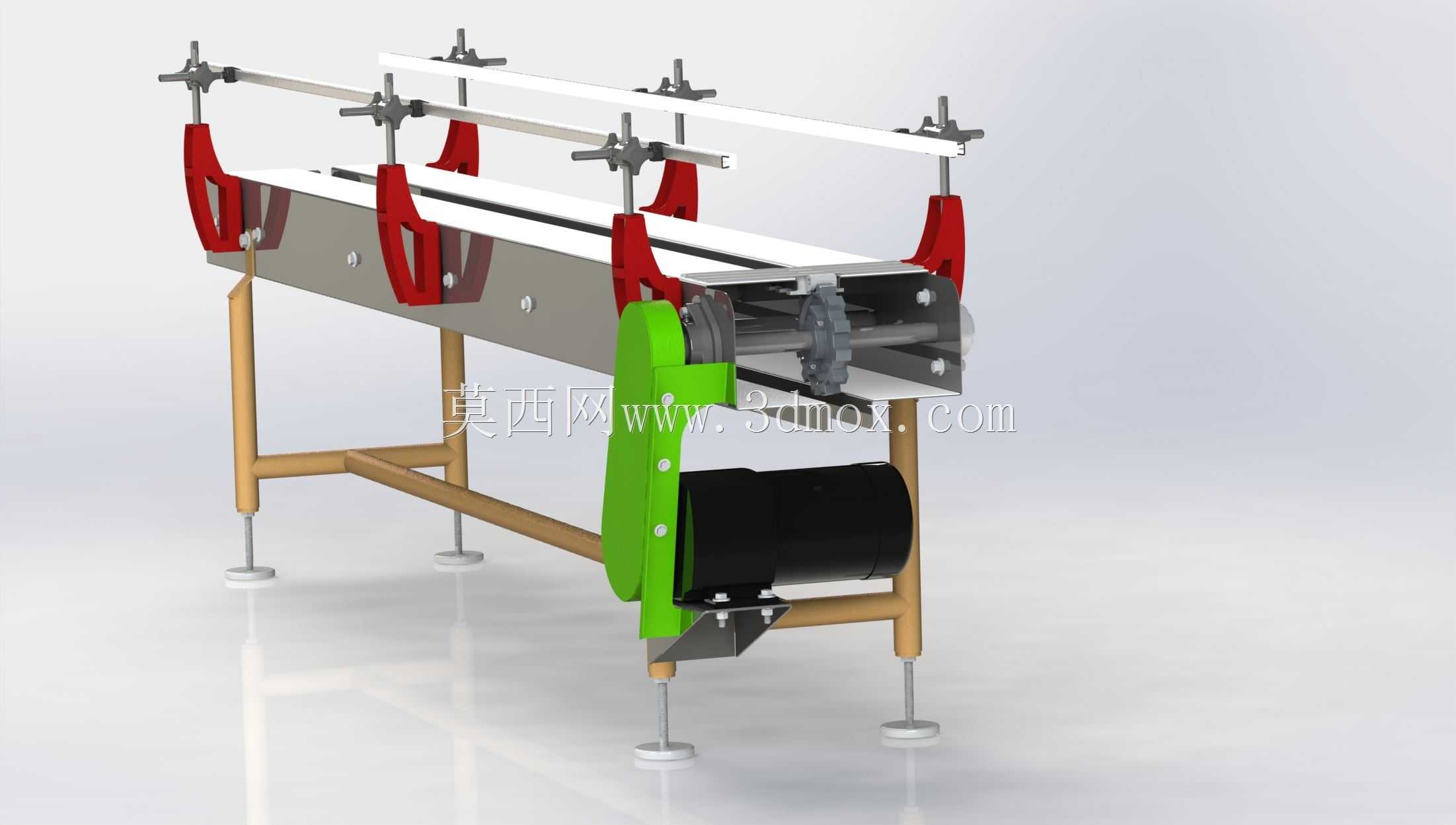

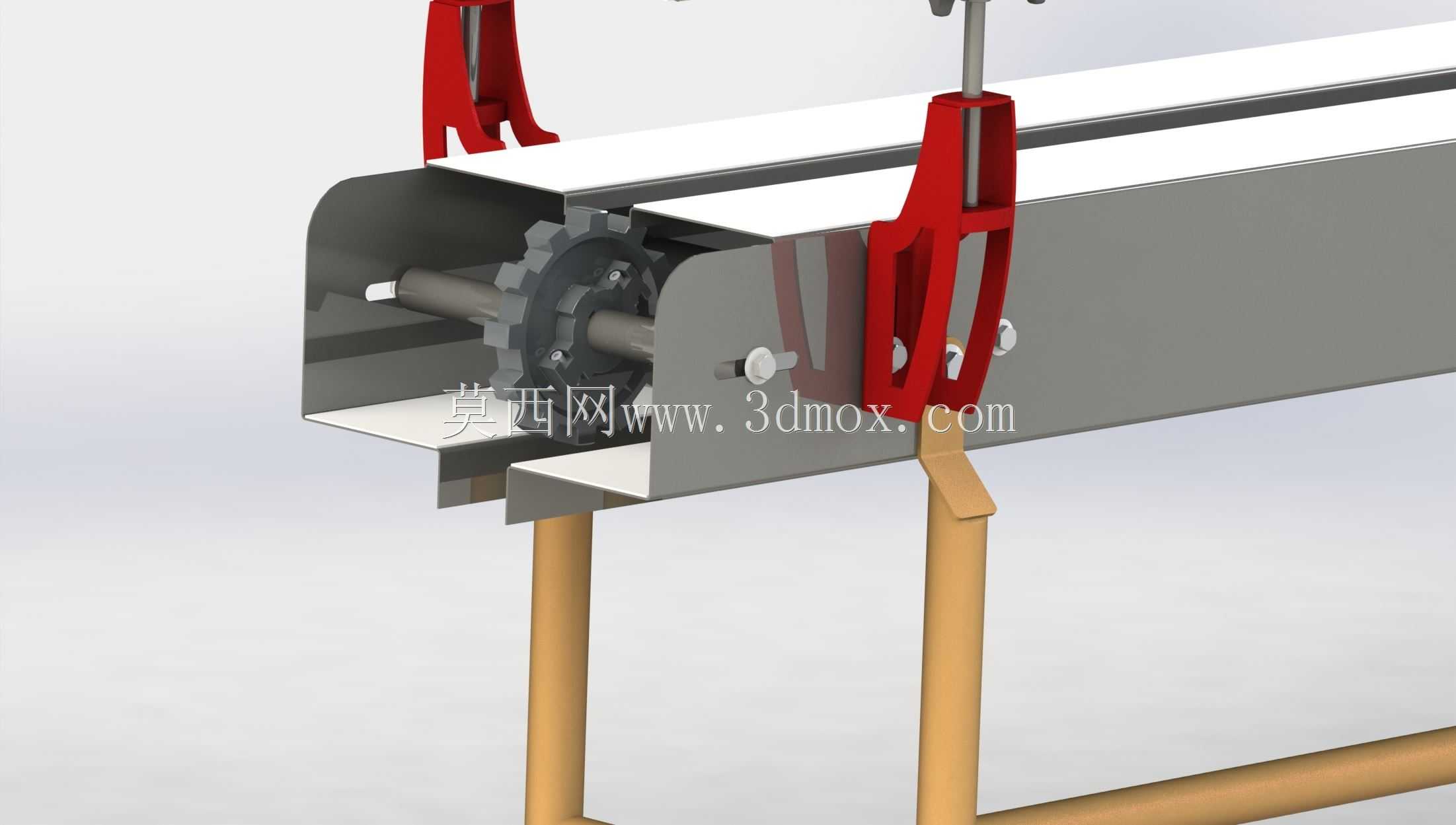

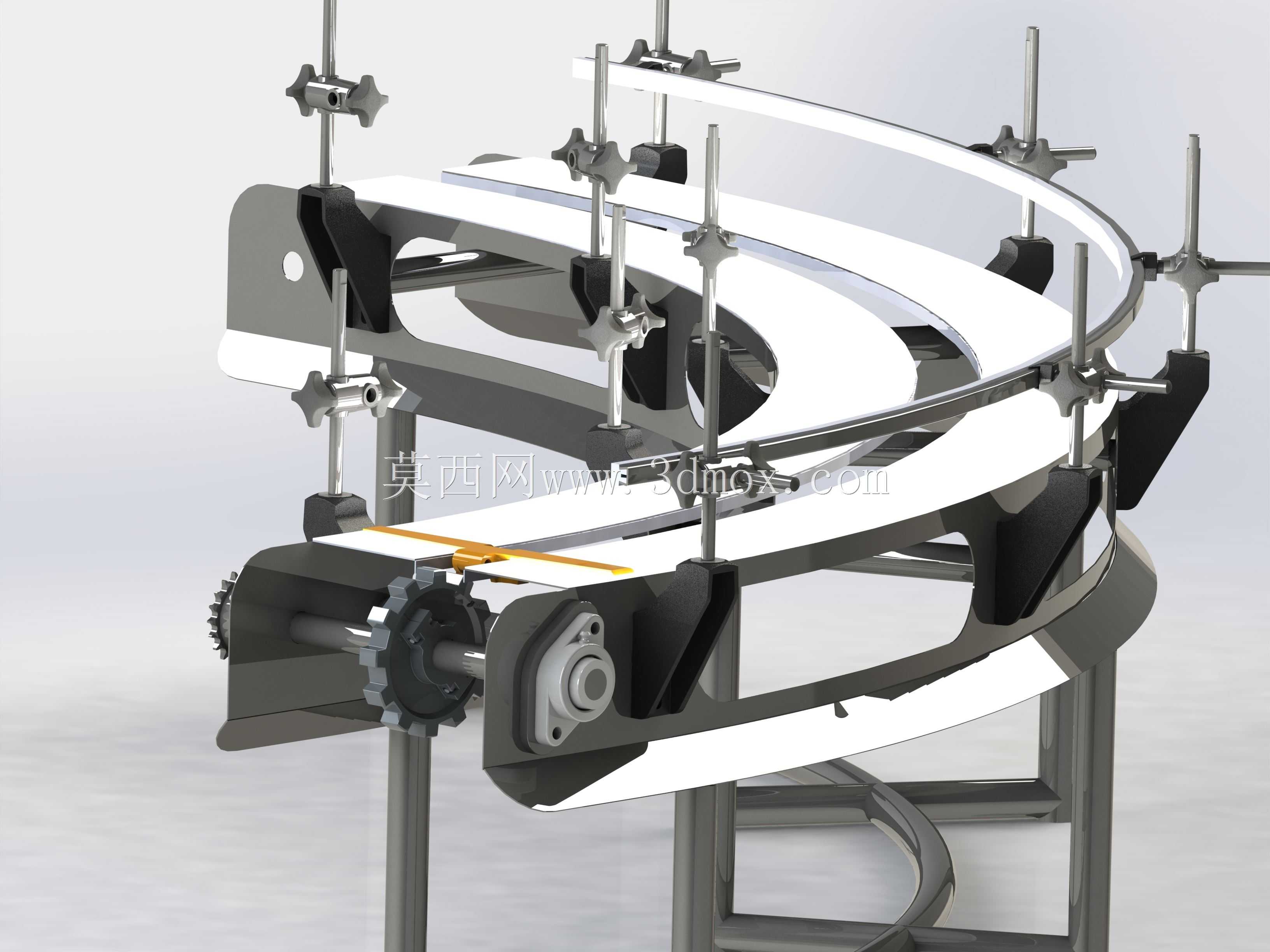

　　传动端布置在线体的一侧端部，采用驱动辊筒内置轴承的结构，张紧机构集成在端部的安装座上，通过调整螺栓就能改变辊筒的轴向位置，实现皮带张紧度的调节，不需要额外加装复杂的张紧轮组，减少了易损件的数量。另一端的从动辊筒同样采用可调安装结构，除了辅助张紧之外，还能调整辊筒的平行度，避免皮带运行过程中出现跑偏的问题，这也是轻型皮带机设计中最容易出问题的环节——很多同类设备运行一段时间后皮带跑偏，本质就是两端辊筒的平行度调整余量不足，或者机架焊接变形后没有补偿空间，这款结构在设计时给两端安装座都预留了±15mm的调整量，足够覆盖焊接变形、皮带长期拉伸带来的尺寸偏差。

　　支撑部分采用四支可调脚杯结构，每支支腿都通过螺栓与主框架连接，脚杯的调节行程达到80mm，既可以适应车间地面不平整的安装条件，也能根据前后衔接设备的高度差调整输送面的整体高度，不需要额外加装垫高垫块。支腿之间设置了横向的连接拉杆，提升整个支撑结构的稳定性，避免设备运行过程中因为电机振动出现支腿晃动的问题，尤其是线体长度超过3米的工况下，横向拉杆的作用非常明显，能够将整个机架的固有频率避开驱动电机的工作频率，防止出现共振异响。

　　从安装边界来看，这款设备的整体宽度控制在400mm以内，输送面宽度为200mm，线体总长度可以根据实际场地需求在2米到6米之间做模块化拼接，单段标准节长度为2米，拼接时只需要通过连接板将两段框架的纵向梁连接固定，再对接皮带即可，不需要重新做整体焊接，非常适合需要灵活调整线体布局的生产场景。设备的底部净空高度在脚杯调到最低位置时为150mm，足够日常清扫地面杂物，不会出现卫生死角，也方便在底部布置线缆或者气路管线。

　　设计过程中特意简化了整体的零件数量，除了标准件的螺栓、轴承、脚杯之外，自制零件的种类控制在12种以内，大部分板材件都可以通过激光切割下料后折弯成型，不需要复杂的机加工工序，能够有效降低生产制造成本，也方便后期维护时更换配件。考虑到轻型输送工况的负载特点，整个线体的额定负载设定为每米10kg，足够满足大部分小型零件的输送需求，驱动部分适配小功率的减速电机，运行噪音控制在65分贝以内，不会对车间的工作环境造成噪音污染。另外，框架的表面处理采用喷塑工艺，相比喷漆工艺附着力更强，长期接触切削液、包装胶带残留等物质也不容易出现漆面脱落的问题，日常清理只需要用湿布擦拭即可，维护成本很低。
