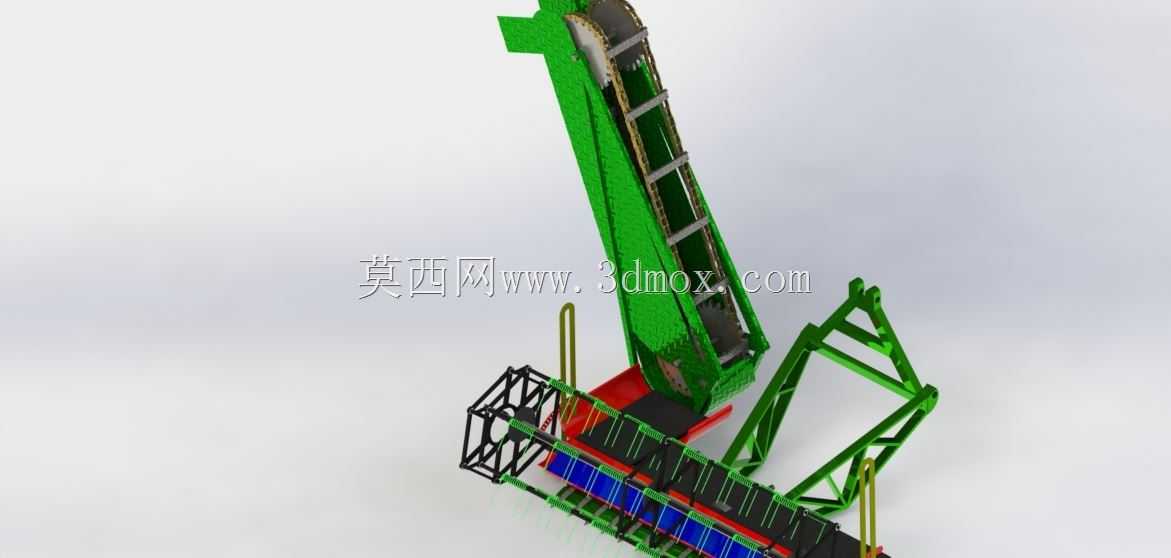

大倾角挡边带式散料输送提升设备结构

　　在散状物料转运的作业场景里，这类大倾角结构的输送设备常被布置在场地受限的生产环节，比如粮食加工车间的原粮从地面料坑向高层清理设备的喂料段，或是矿山破碎工段中细碎后物料向筛分设备的高程转运，又或是建材行业砂石骨料从出料点向成品料仓的输送，它能在极短的水平投影距离内完成数十米的高程提升，大幅减少传统平皮带加多级转运输送的设备占地，省去多台设备之间的导料槽、防尘罩、转接落料管等配套结构，也降低了物料在多次转接过程中产生的破碎、扬尘以及卡堵风险。从结构设计逻辑来看，设备主体采用波状挡边加横隔板的特制输送带作为承载构件，挡边的波纹结构能在皮带绕过头尾滚筒时顺畅弯折，不会出现刚性挡边的卡滞、撕裂问题，横隔板按照固定间距布置在皮带两侧挡边之间，

　　形成一个个独立的料格，当设备以接近垂直的角度运行时，物料不会沿皮带表面下滑，能适配最大90度的垂直提升工况，相比普通光面皮带最大18度左右的输送倾角，空间利用率提升数倍。设备的机架部分采用型钢焊接的桁架结构，主受力肢采用矩形钢管焊接成型，斜向支撑采用等边角钢交叉布置，既保证了整体机架的抗扭、抗弯刚度，避免长距离倾斜布置时机架出现晃动共振，又尽可能降低了设备自身重量，减少对安装基础的载荷要求。头部段设置驱动滚筒与改向滚筒组，驱动滚筒表面包胶人字形花纹，增大与皮带之间的摩擦系数，防止重载启动时出现皮带打滑，头部下方设置清扫器，紧贴皮带非工作面，刮除黏附在挡边与隔板缝隙里的残留物料，避免物料被带入回程段造成滚筒夹料、皮带跑偏。

　　尾部段设置螺旋张紧装置，通过调节尾部滚筒的前后位置来控制皮带的张紧力，张紧行程预留足够余量，抵消皮带长期运行后产生的塑性伸长，尾部进料段设置缓冲托辊组，托辊间距加密布置，承接从进料口落下的物料冲击，避免物料直接砸在皮带上造成皮带局部破损。设备侧面设置的桁架式附属支架，是用于安装检修走道、安全护栏以及配套的防尘密封罩的安装基础，检修走道采用花纹钢板铺设，宽度满足单人携带工具通行的要求，护栏高度符合安全规范，沿设备倾斜段全程布置，方便运维人员定期检查皮带磨损、托辊转动情况，及时更换损坏的易损件。进料口的导料槽采用扩口设计，引导物料以接近皮带运行的速度落到承载段皮带上，减少物料对皮带的垂直冲击，导料槽两侧设置耐磨衬板，长期受物料冲刷也不会出现磨穿漏料的问题。回程段采用平行托辊加挡边导向托辊的组合布置，普通平行托辊支撑皮带的基带部分，两侧的导向立辊卡在挡边外侧，防止皮带在回程运行时出现左右跑偏，避免挡边与机架钢结构发生摩擦撕裂。设计时需要重点核算的安装边界包括：设备整体的水平投影长度要匹配现场的安装空间，头部卸料点的高度要精准对接受料设备的进料口中心，尾部进料点的高度要匹配上游出料设备的落料位置，机架支腿的安装点位要避开地面的电缆沟、风管、水管等地下管线，基础预埋钢板的位置要与支腿底板的螺栓孔完全对应，设备运行时的最大动载荷要在基础的承载能力范围内，避免运行时出现基础沉降导致设备整体倾斜。另外，设备的倾斜段与周边建筑物、

　　其他设备之间要预留足够的检修空间，尤其是头部驱动装置的位置，要预留出电机、减速机的拆装更换空间，尾部张紧装置的位置也要预留出调节张紧行程的操作空间。这类设备的输送能力根据带宽、带速、横隔板高度的不同可以覆盖每小时数吨到数百吨的散料输送需求，能输送的物料包括颗粒状、粉状、小块状的各类散料，只要物料的磨琢性在普通橡胶皮带的耐受范围内，都可以通过调整皮带的覆盖层材质、横隔板间距来适配，比如输送磨琢性强的矿石物料时，选用带耐磨橡胶覆盖层的皮带，横隔板间距适当加大，避免大粒径物料卡在隔板之间；输送粉状易扬尘的物料时，在设备整体加装密封罩，预留除尘接口，对接厂区的除尘系统，控制作业点的粉尘浓度。在三维建模过程中，这类设备需要重点还原的结构包括波状挡边皮带的弯折形态、横隔板的布置间距、桁架机架的杆件连接节点、驱动滚筒与改向滚筒的安装位置、张紧装置的调节结构、托辊组的布置间距，建模时要注意各运动部件之间的干涉检查，比如皮带运行时横隔板与清扫器、导料槽之间的间隙，滚筒转动时与机架、轴承座之间的间隙，避免实际加工装配时出现部件干涉无法安装的问题。
