带输送装置的工业作业甲板布局设计

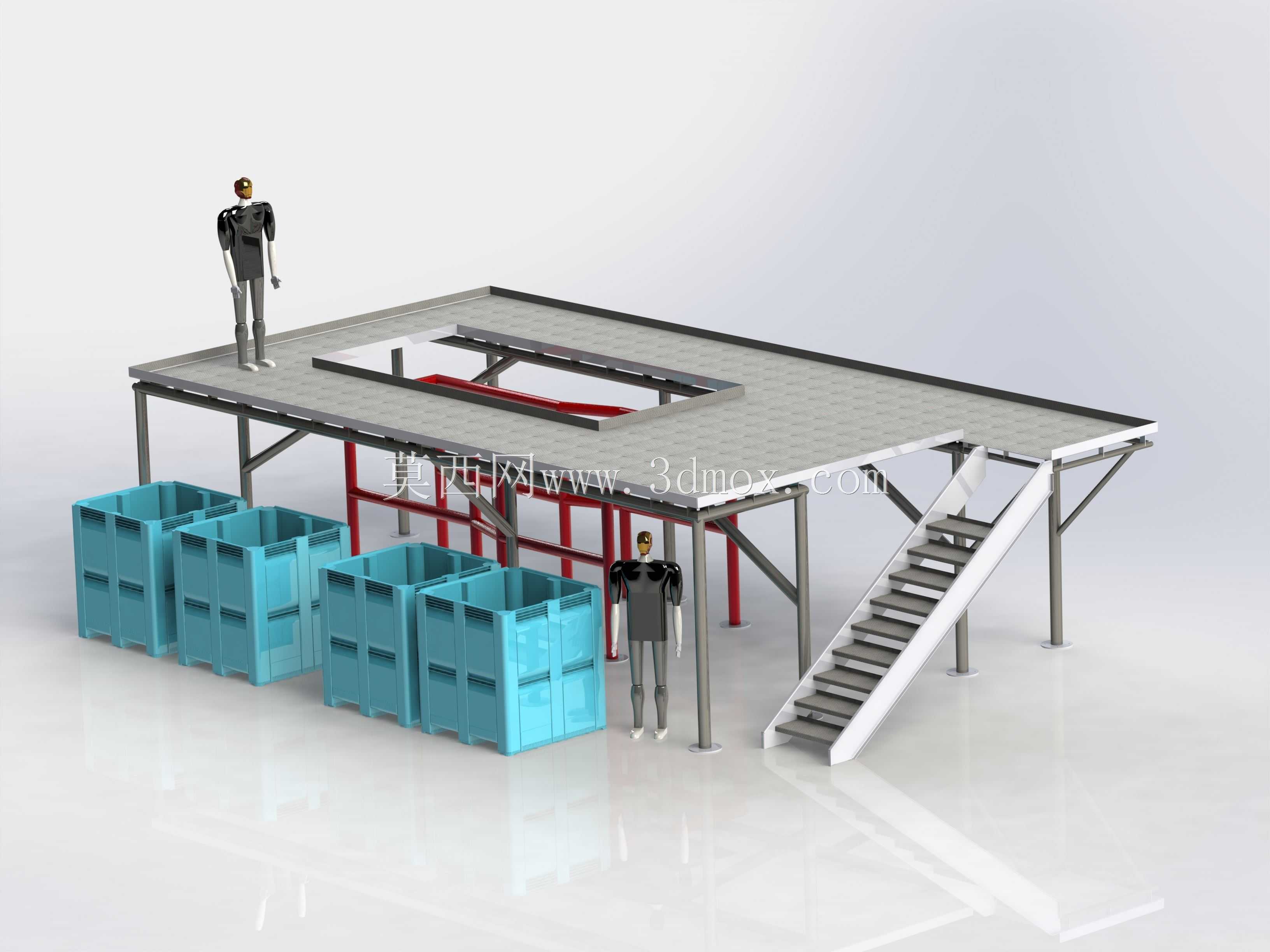

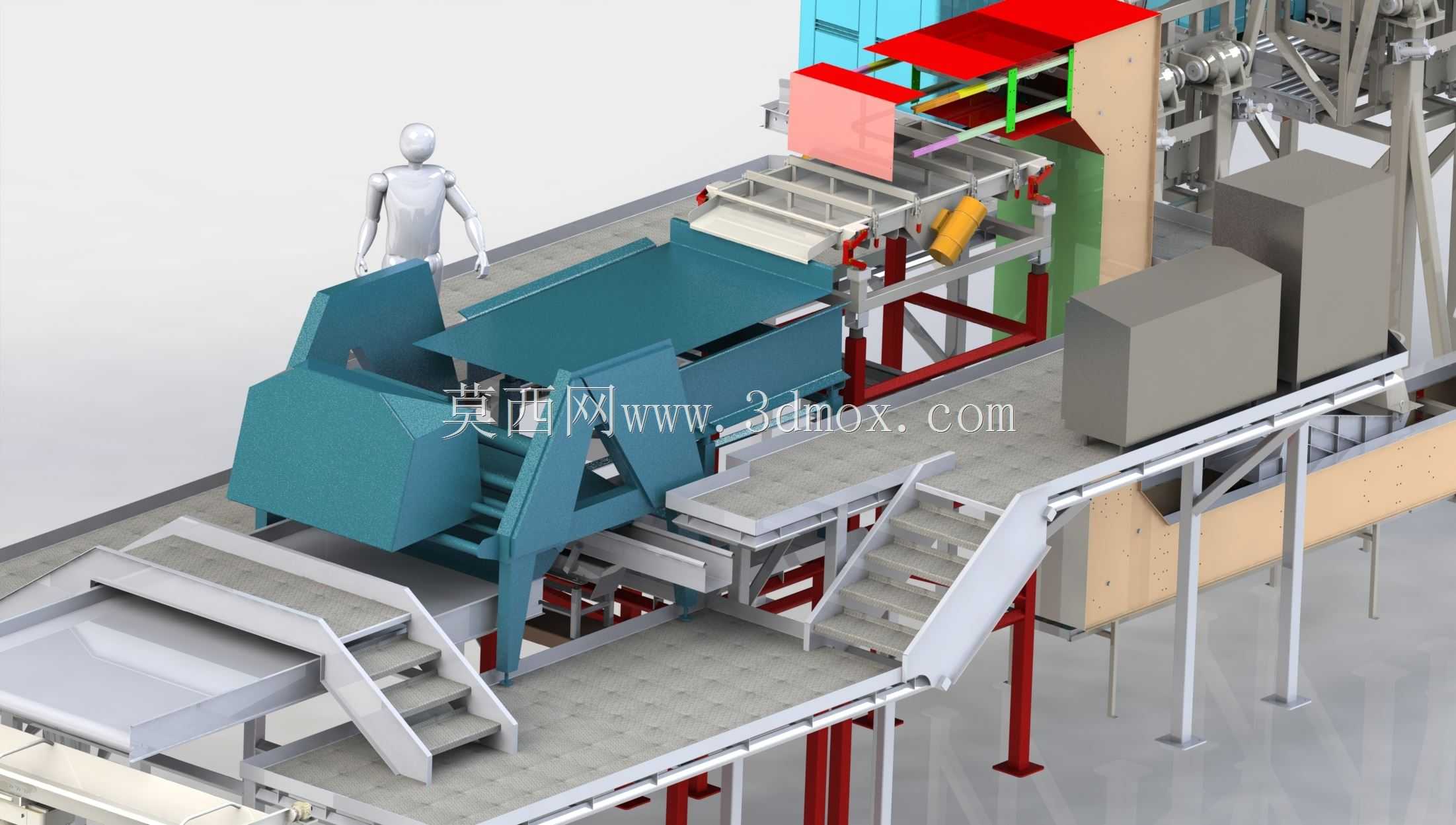

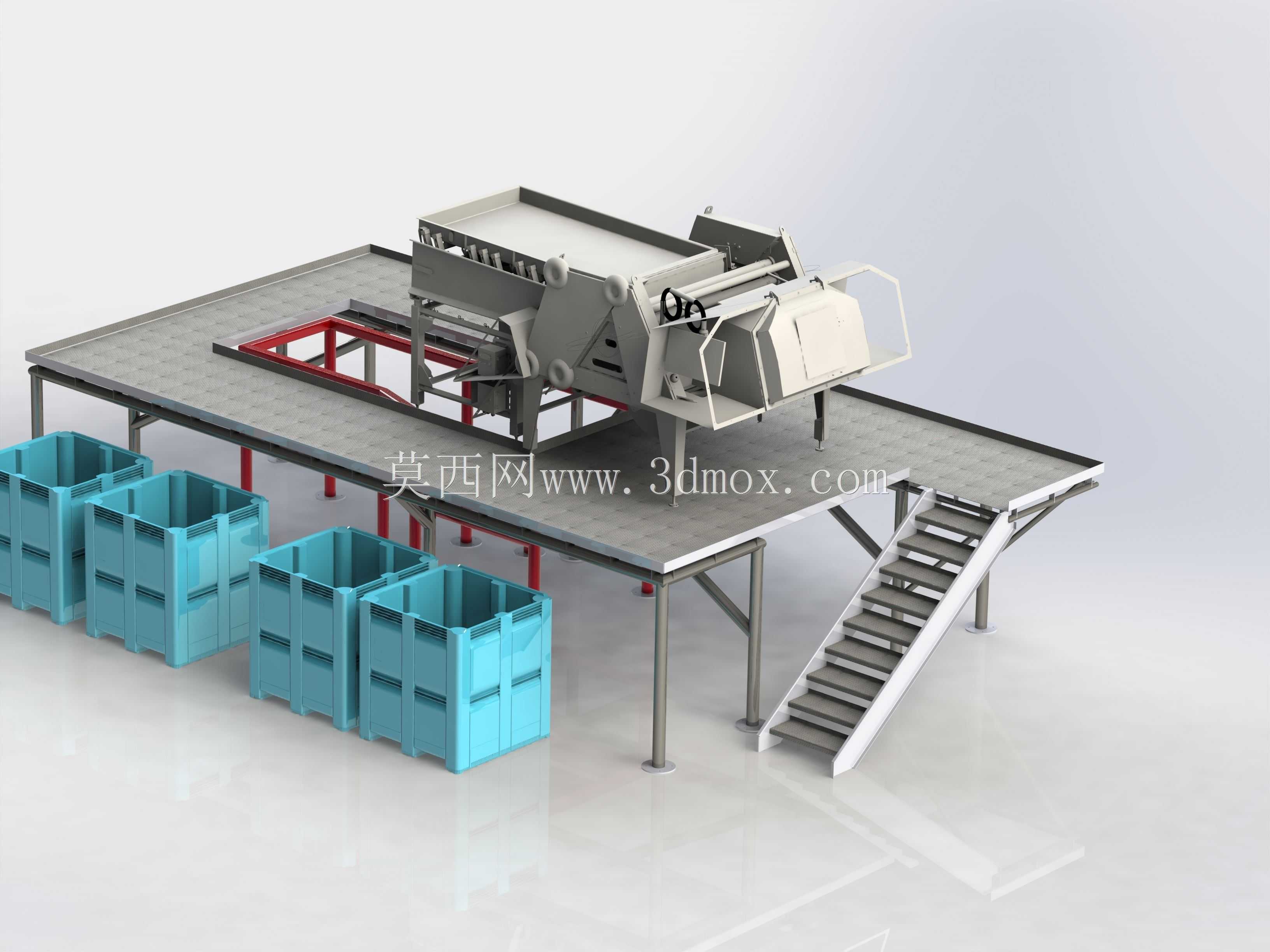

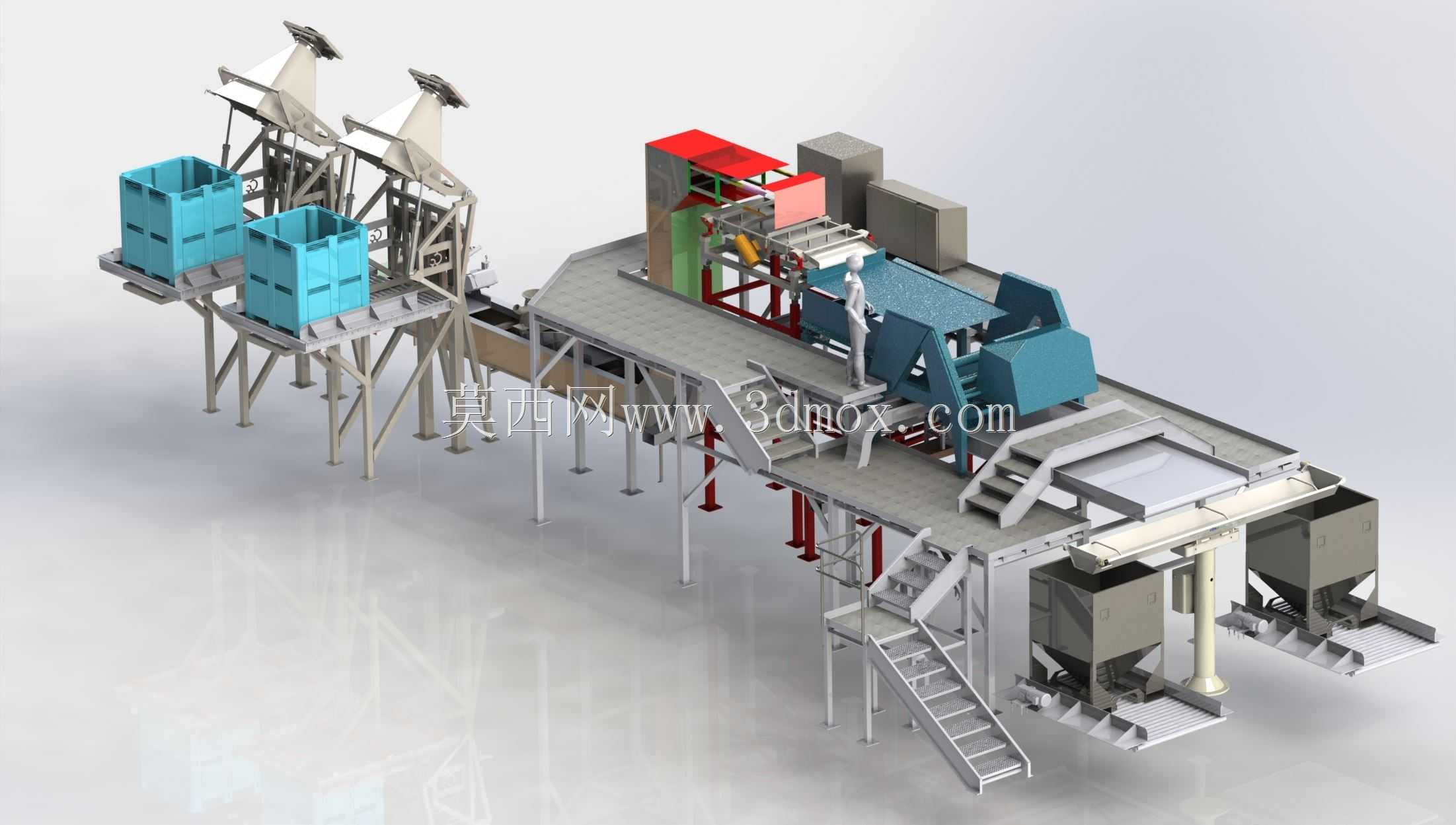

　　这套带输送装置的甲板布局方案，核心面向厂区内固定作业工位的物料转运与人员作业协同场景，常见于成件物料的中转分拣、小型部件装配衔接、生产工段间的物料接驳环节，区别于常规独立输送线的设计逻辑，整个布局以甲板承载平台为基底，将输送设备的安装位、人员操作站位、临时物料暂存区做了一体化的排布规划，避免了后期设备进场后反复切割调整平台结构的问题。从实际使用逻辑出发，布局设计时优先梳理了作业动线的冲突点：常规甲板上输送线随意摆放容易出现人员巡检通道被挤占、物料上下料位与操作位距离过远、设备检修预留空间不足的问题，这套方案在输送线的侧边预留了不窄于0.8米的通行检修通道，输送线的进料端与出料端分别对应上一工段的出料口和下一工段的接料位，

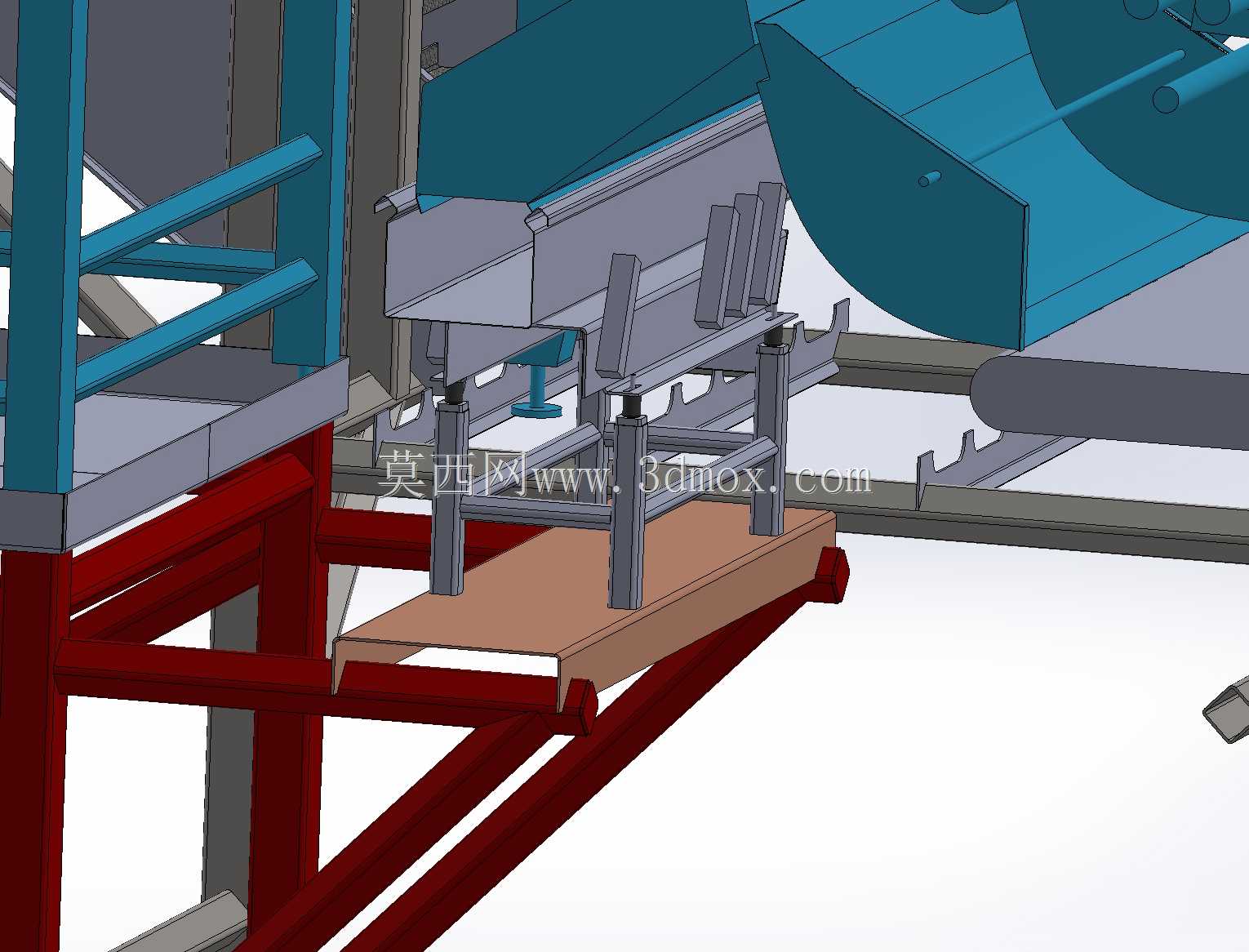

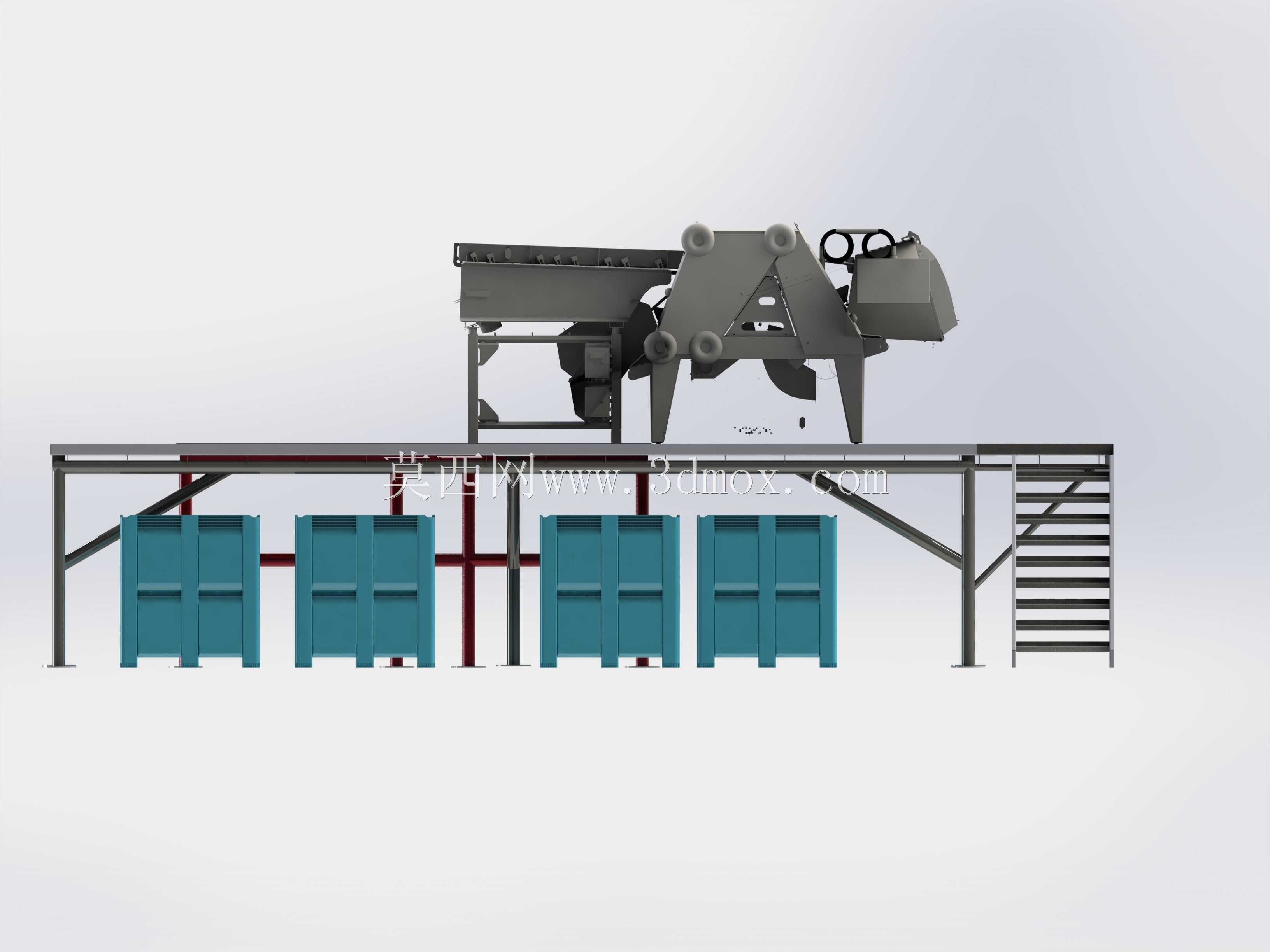

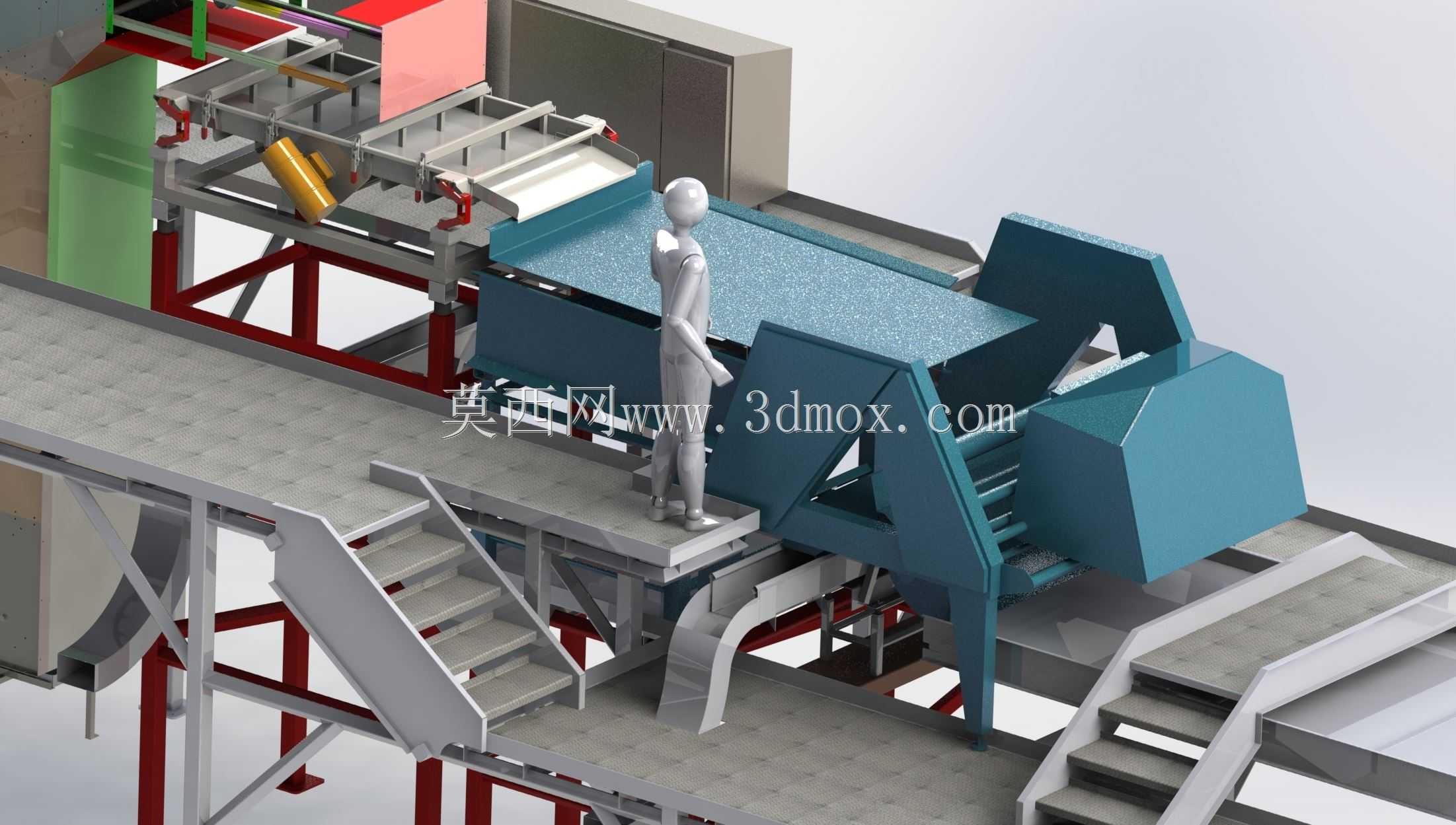

　　没有多余的动线折返，物料从进入甲板区域到完成转运离开，全程不需要人工二次搬运转折。在设备安装边界的考量上，整个甲板的承载余量按照输送设备满载重量的1.5倍做了结构预留，输送线的安装支脚位置提前在甲板面板上标注了固定点位，配套的走线槽沿着甲板侧边的结构梁排布，不会出现在面板上随意开孔走明线的情况，既避免了管线被过往物料剐蹭破损，也让整个作业面保持平整，没有凸起的管线绊到作业人员。设计过程中特意调整了输送线与甲板边缘的距离，输送线的操作侧距离甲板边缘预留了0.6米的操作空间，方便作业人员随时调整输送线上的物料姿态，非操作侧则紧贴甲板的防护栏安装，节省整体的占地空间，同时防护栏的高度按照工业作业平台的安全规范设置，

　　不会因为输送线的安装遮挡防护栏的有效防护高度。针对不同作业场景的适配性，这套布局里的输送装置安装位做了模块化的预留，如果后期需要调整输送方向或者更换不同宽度的输送设备，只需要调整对应位置的固定件，不需要对甲板的主体结构做破坏性改动，甲板上的临时暂存区设置在输送线进料端的侧方，面积刚好满足单批次待转运物料的临时堆放，不会因为暂存区过大挤占通行空间，也不会因为面积过小导致物料堆放到通行通道上。从结构细节来看，甲板面板的拼接缝隙全部避开了输送设备的安装点位，避免设备运行时的振动导致面板拼接处出现异响或者结构松动，输送线的驱动端位置特意预留了散热空间，不会因为紧贴甲板结构导致驱动电机散热不畅，同时驱动端的检修口完全暴露在检修通道侧，

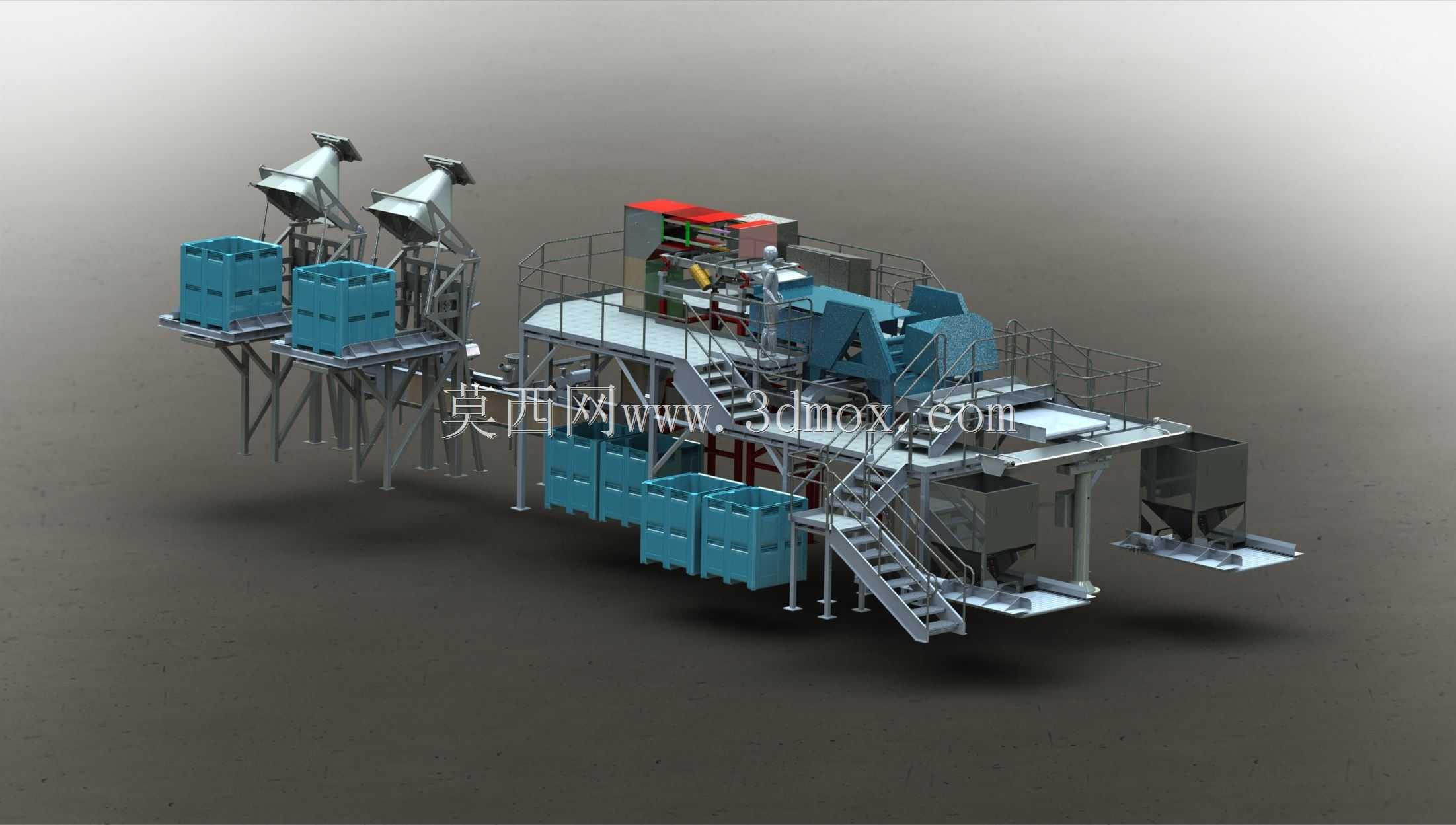

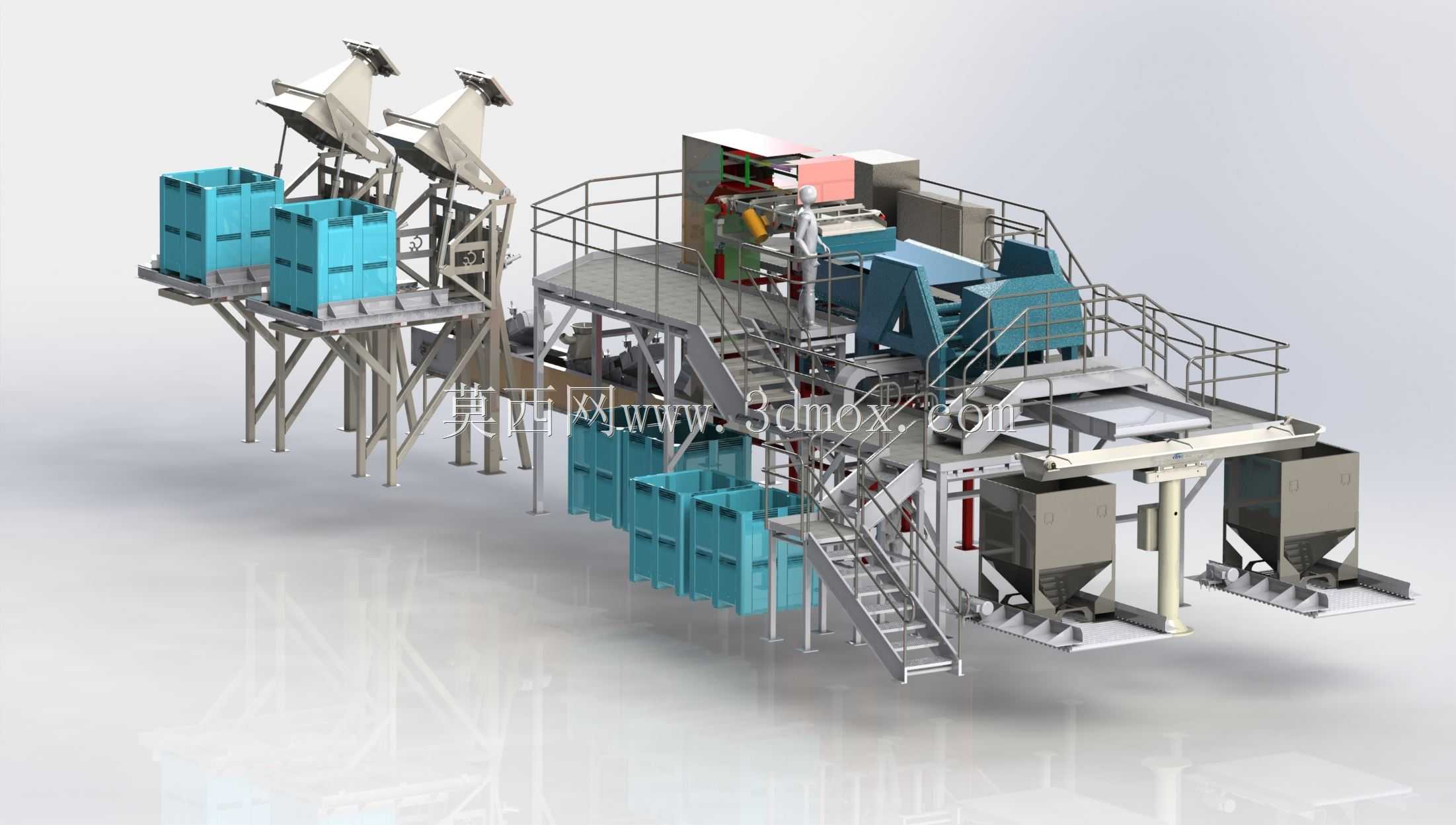

　　后期维护时不需要拆解输送线的主体结构就能完成检修保养。整个布局没有做多余的装饰性结构，所有的空间划分都围绕实际作业效率提升展开，人员从进入甲板作业区到完成物料接驳、设备巡检的全流程，动线没有交叉，物料转运的路径最短，同时兼顾了设备安装、检修、安全防护的所有硬性要求，适合中小型生产工段的作业平台改造或者新建作业区的布局参考，建模时所有的安装点位、空间尺寸都按照实际工业场景的常规参数设置，能够直接导入到整体厂区的布局模型中做整合校验，提前排查不同设备之间的位置冲突、动线冲突问题，减少现场施工时的调整工作量。
