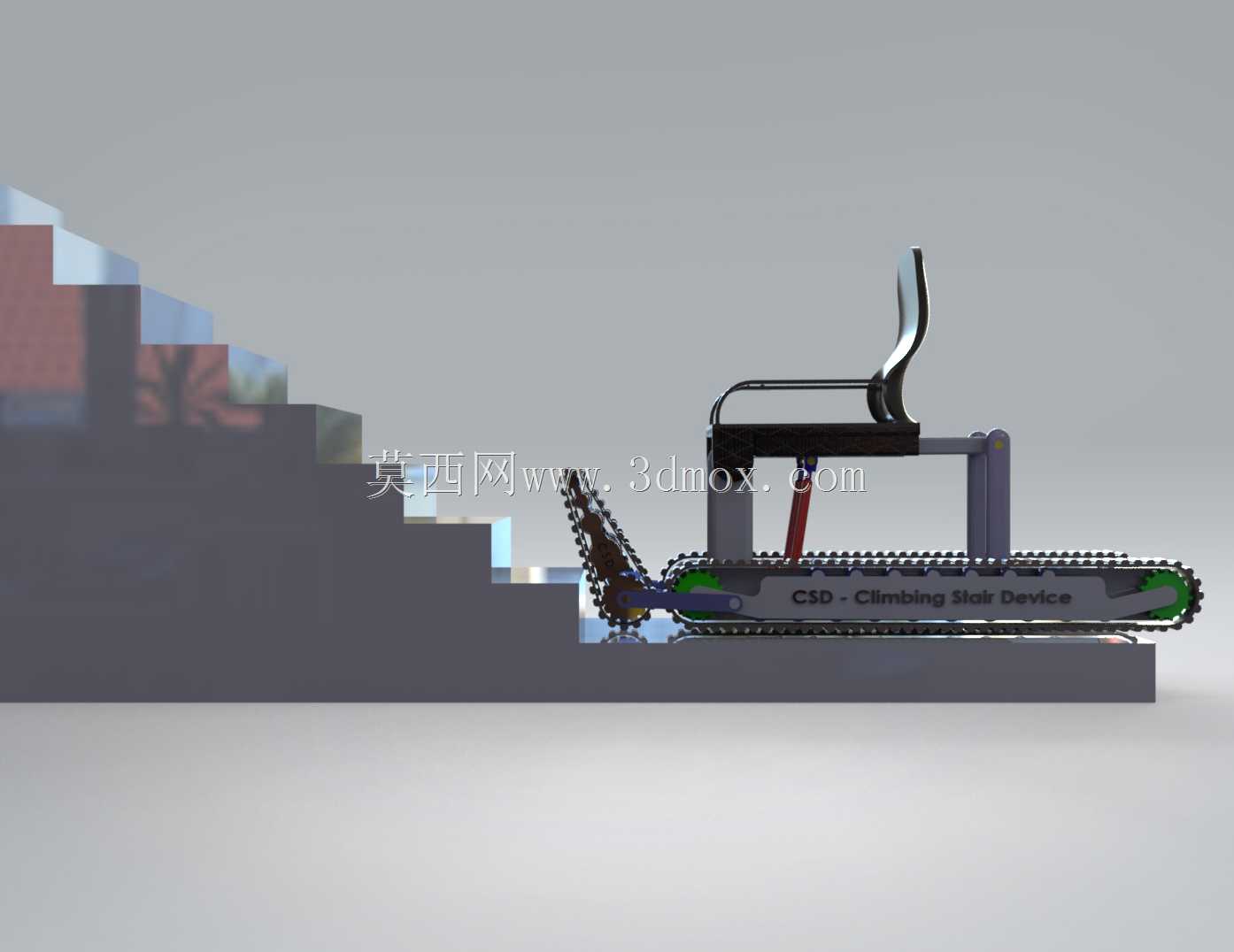

履带式无障碍载人爬楼代步装置

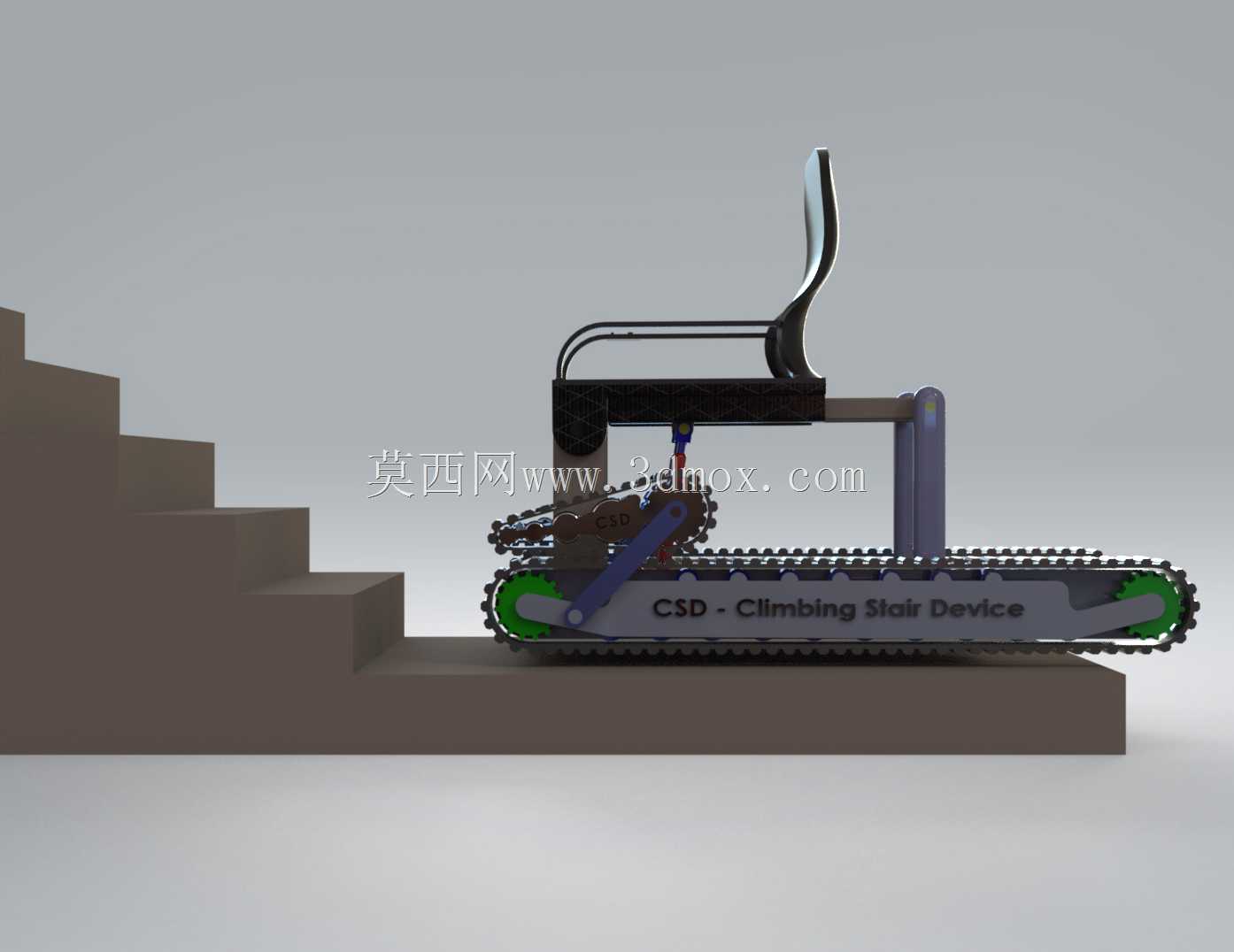

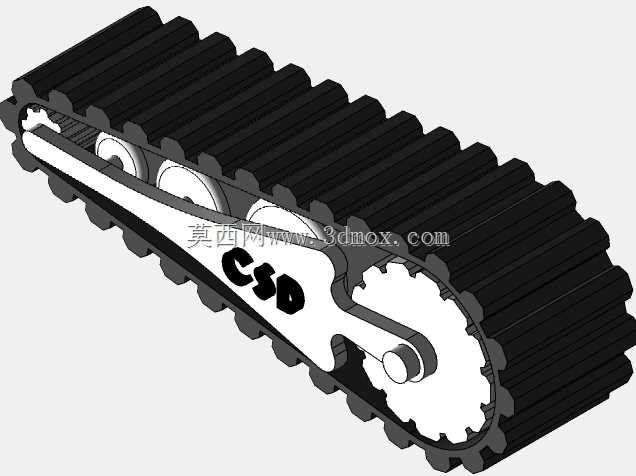

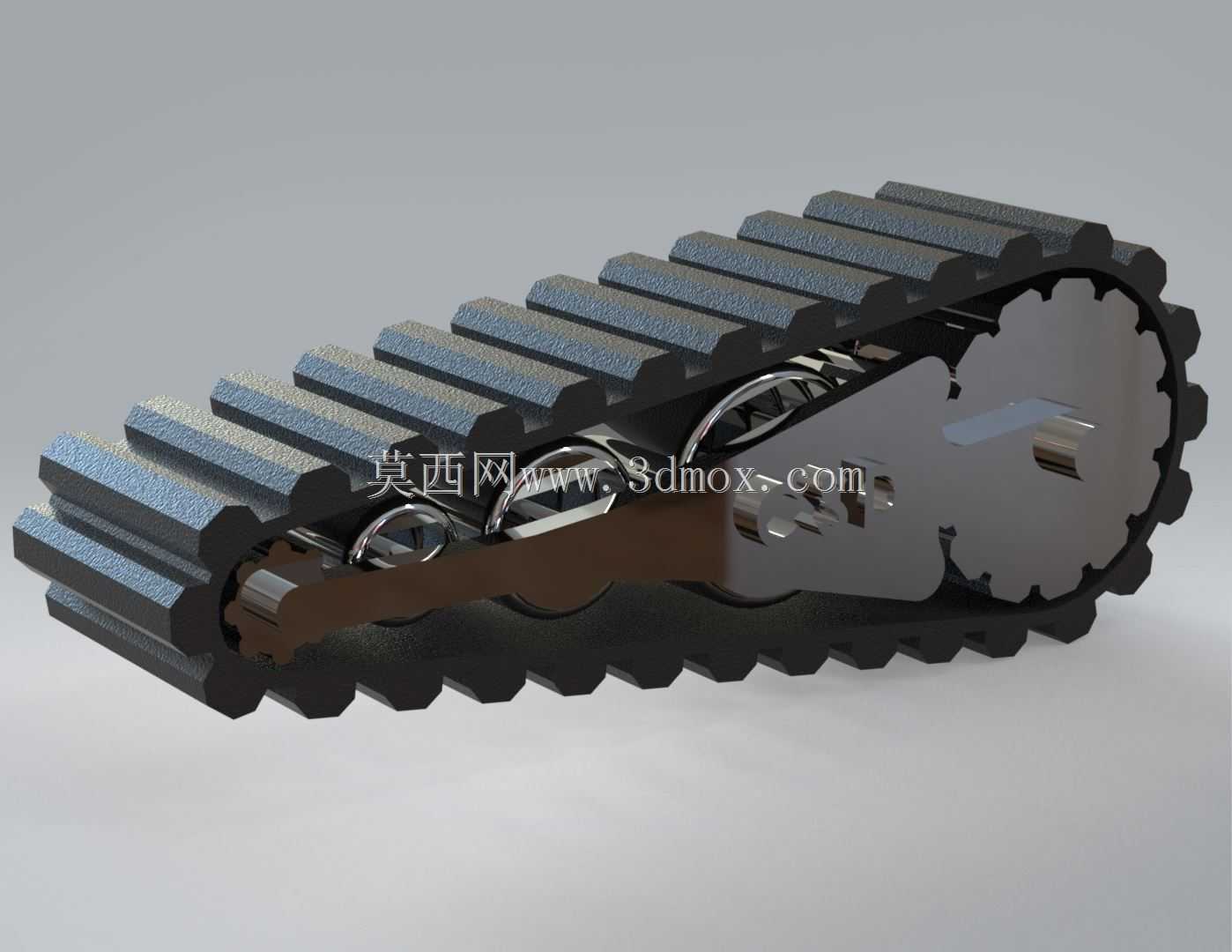

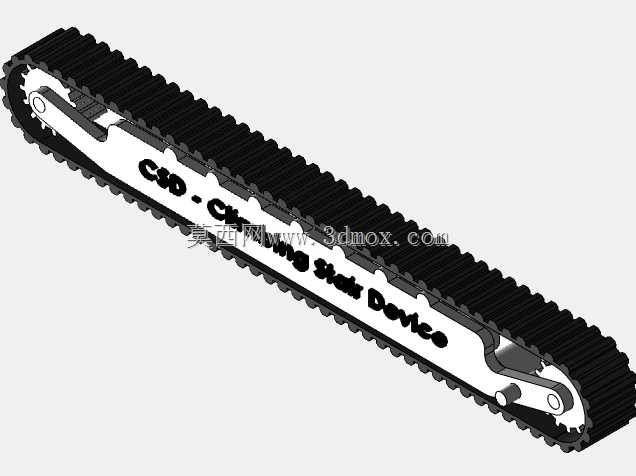

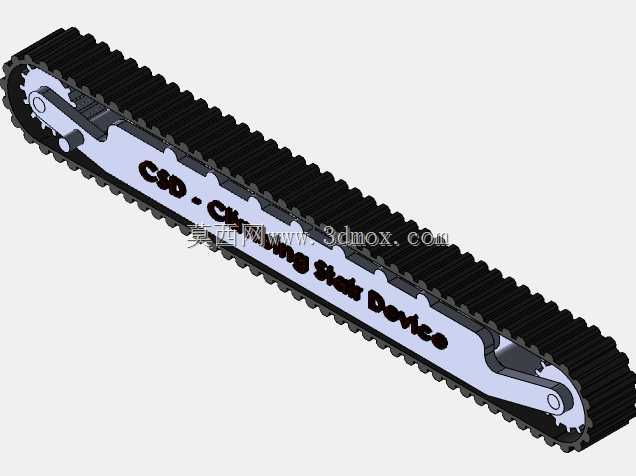

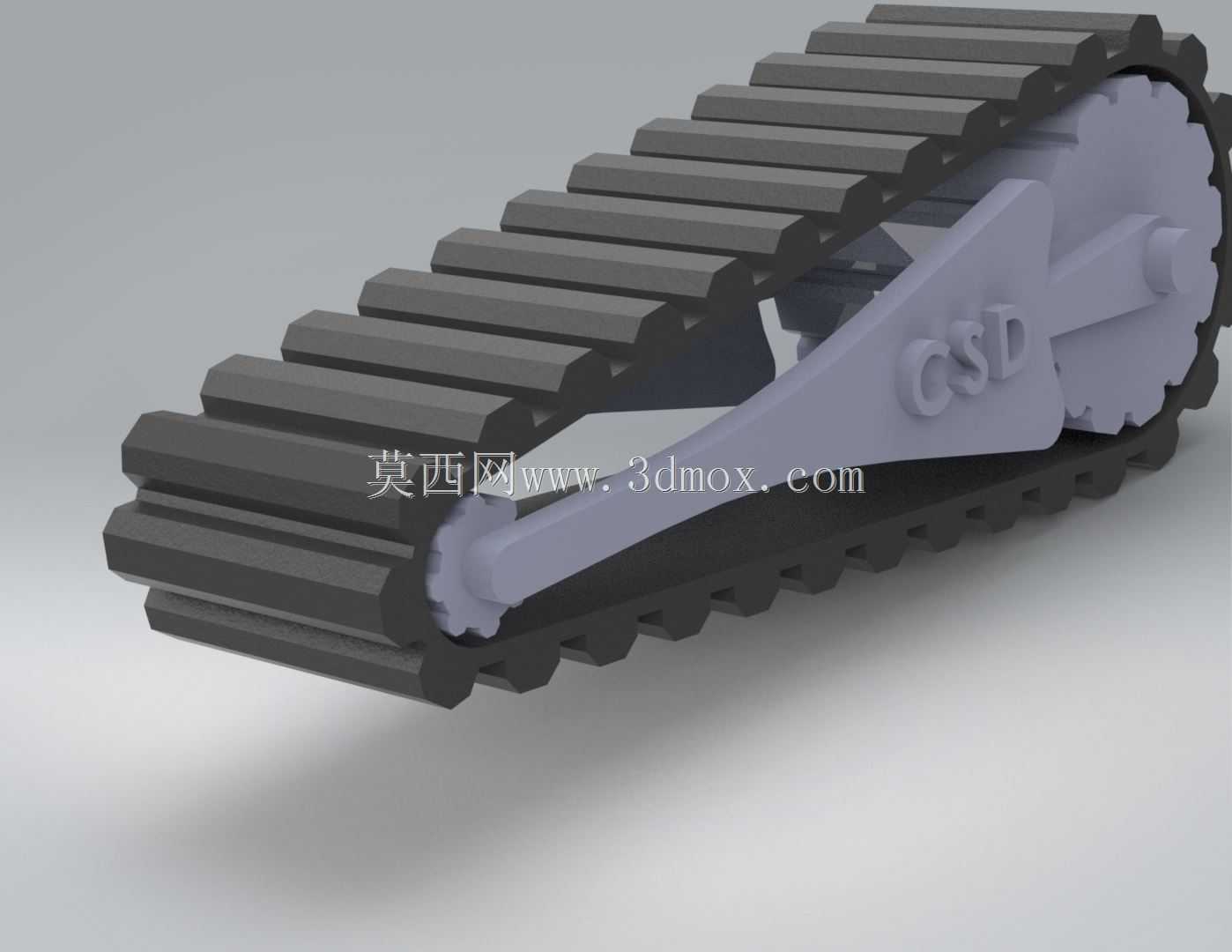

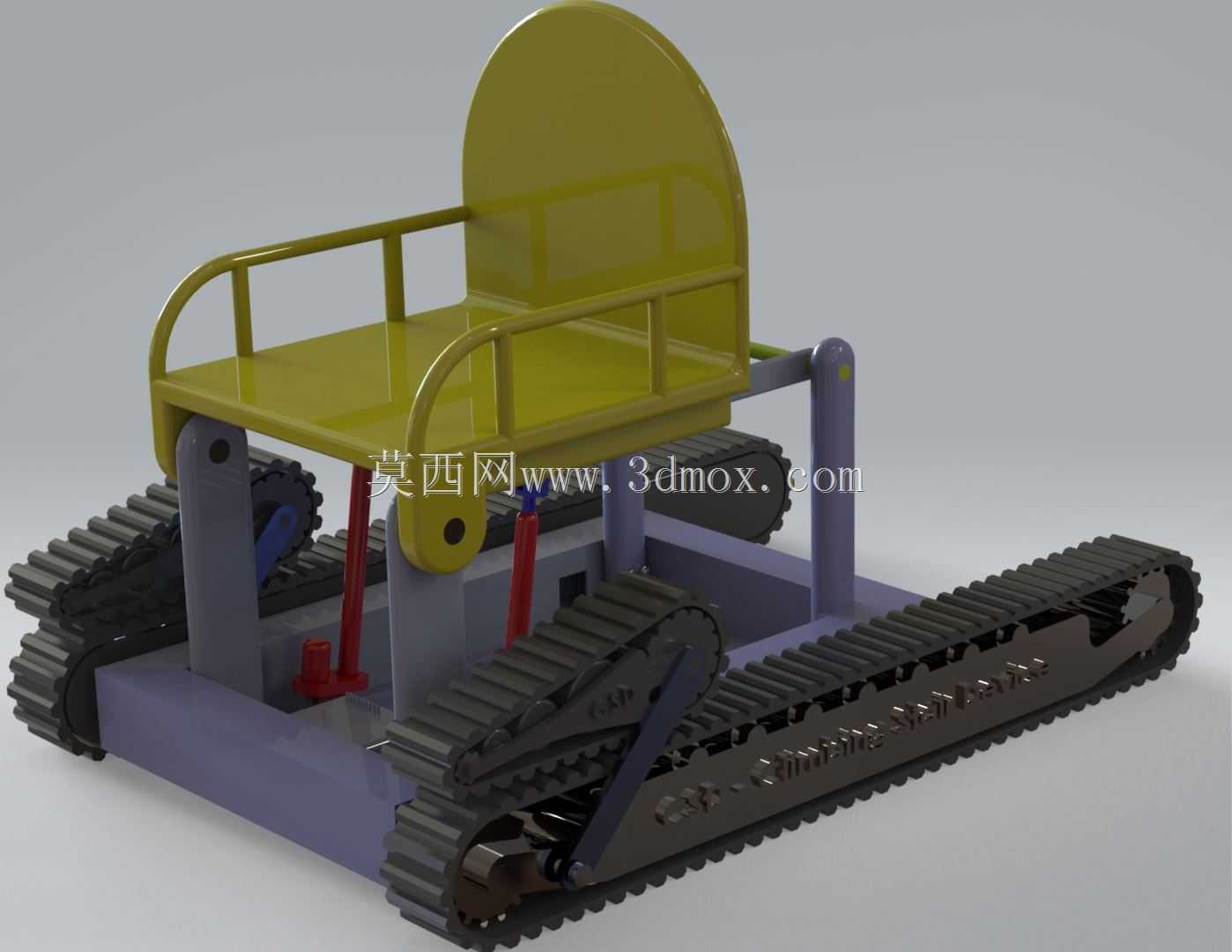

　　这款履带式爬楼代步装置，核心面向老旧无电梯多层住宅、公共场馆无障碍通道改造、社区养老配套等场景的垂直通行需求，解决行动不便群体上下台阶的通行痛点，区别于传统轮式爬楼设备对台阶尺寸适配性差、易打滑倾覆的问题，采用全履带接地的行走结构，在台阶接触面上形成连续的支撑啮合面，爬楼过程中不会出现单轮悬空的失稳状态。从结构布局来看，装置下部为整体焊接的履带承载底盘，两侧履带的驱动轮、导向轮、承重托带轮同轴度公差控制在0.2mm以内，避免履带运行过程中出现偏磨、脱轨的问题，履带板表面做了防滑齿形设计，与水泥、瓷砖、金属材质的台阶面接触时，静摩擦系数可达到0.65以上，即使台阶表面有少量浮尘、水渍，也能保证足够的抓附力，不会出现溜坡风险。

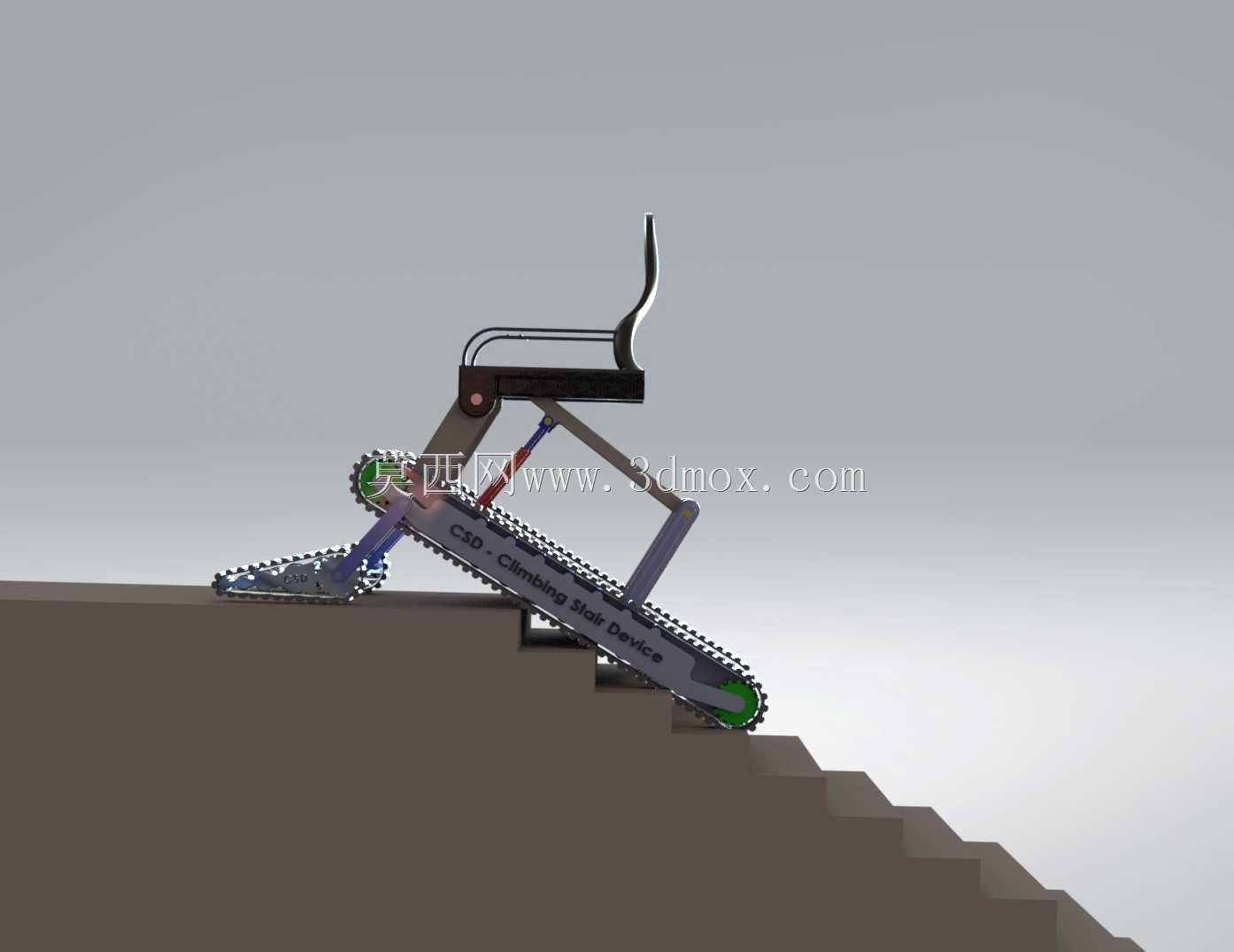

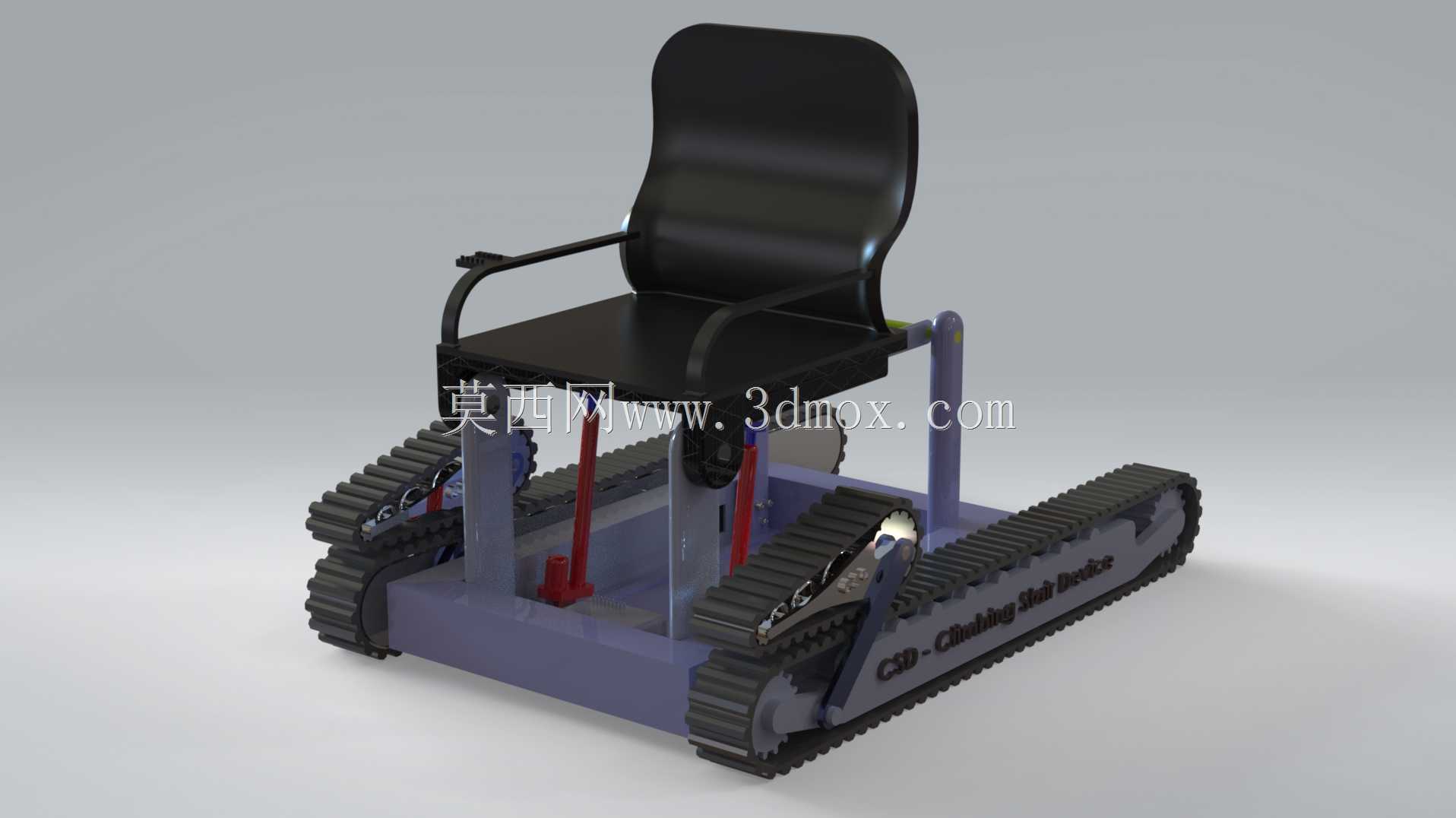

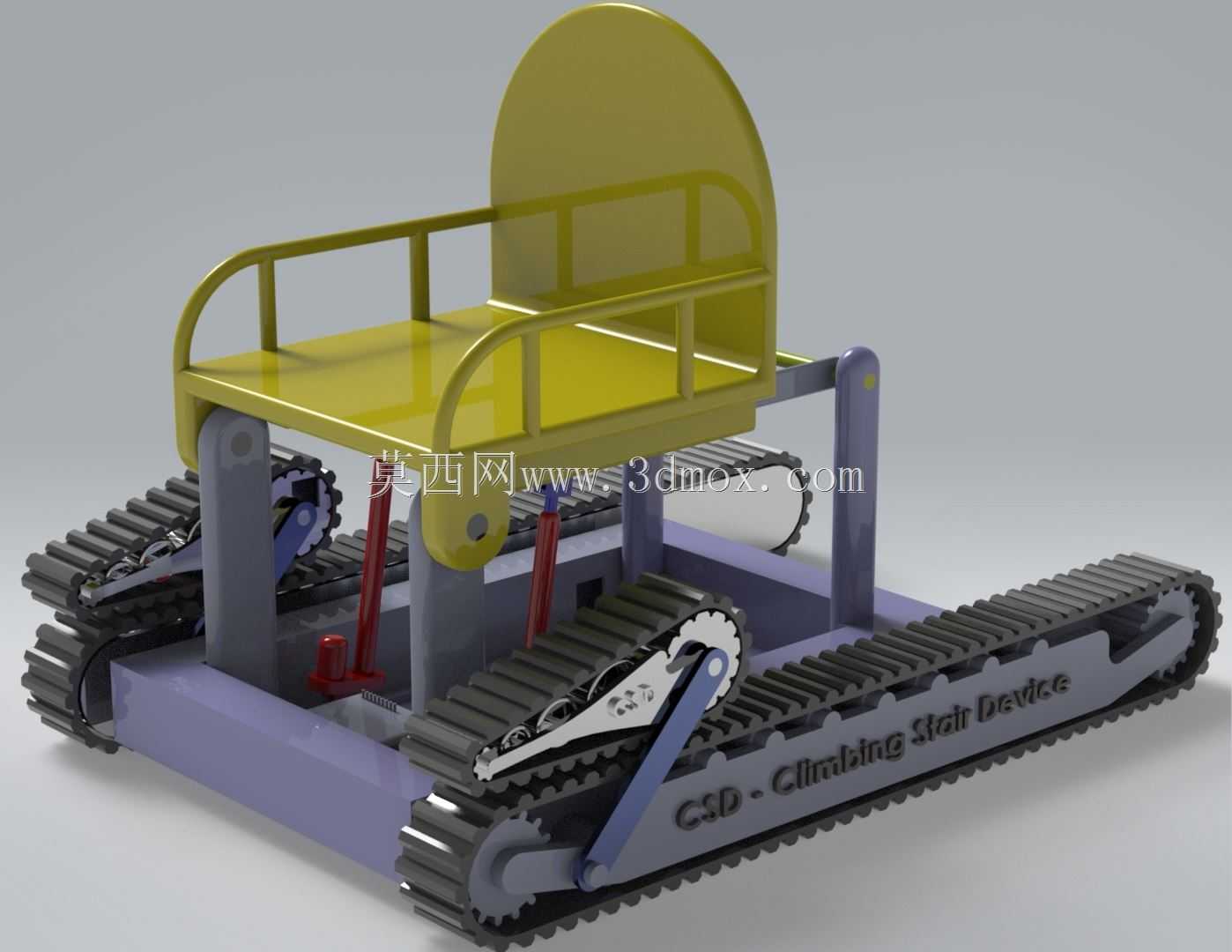

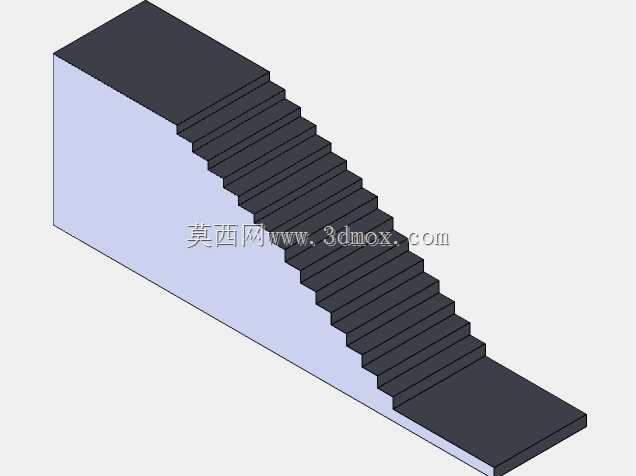

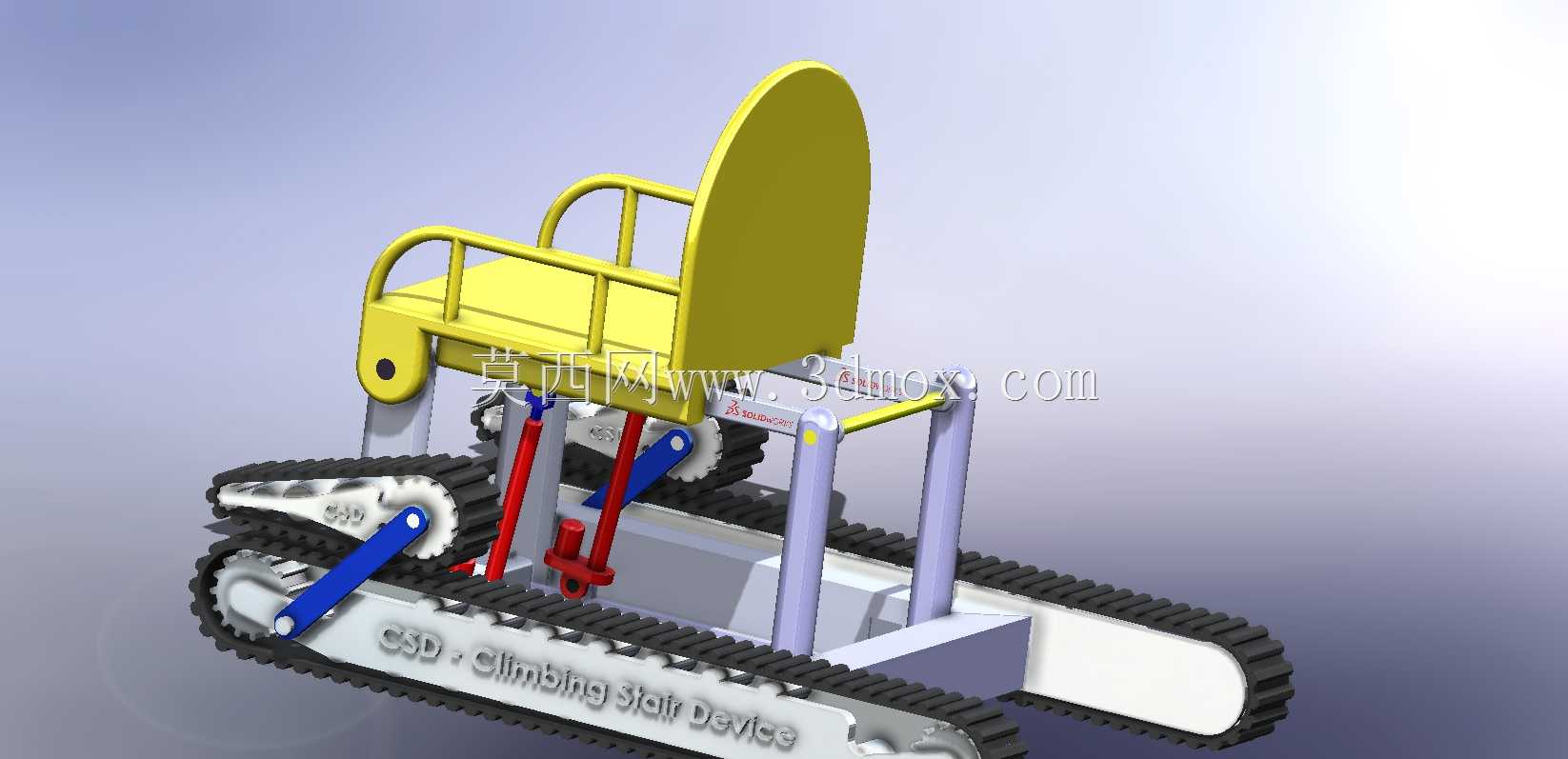

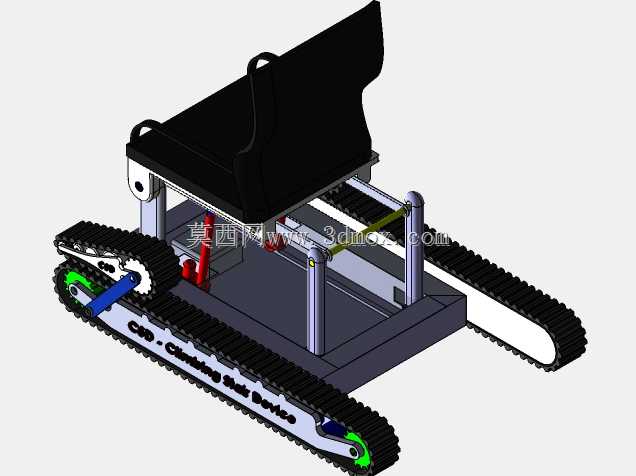

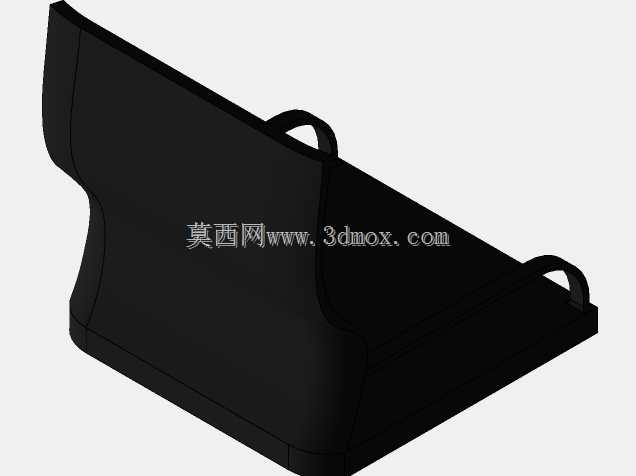

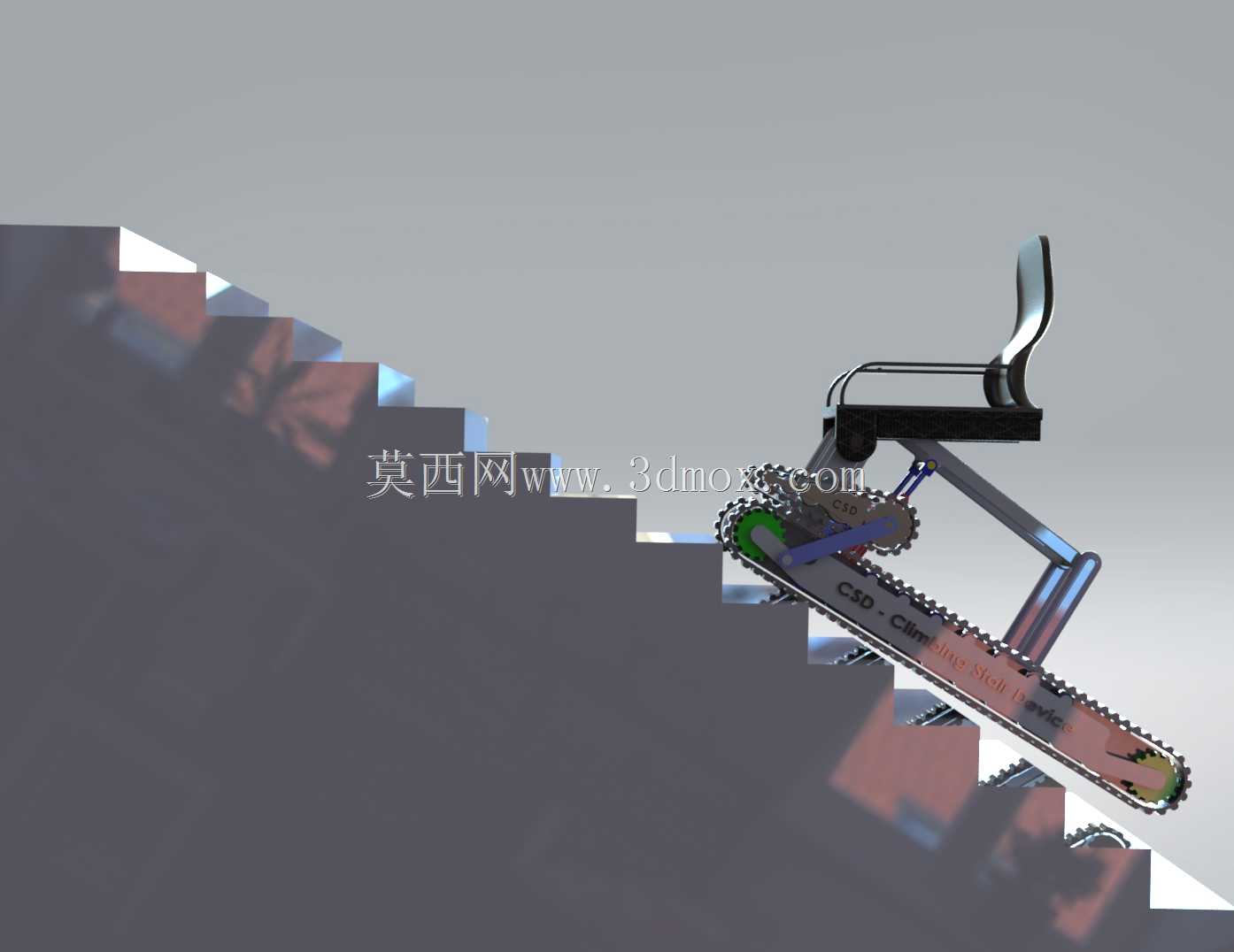

　　底盘上部的承载座椅采用框架式焊接结构，座椅座面距离履带安装基准面的高度为420mm，符合普通成年人坐姿的人体工程学尺寸，座面周边设置了高度300mm的一体式防护栏，护栏前端预留了扶手握持区域，乘坐者可以自然抓握保持身体稳定，座椅靠背为圆弧过渡的整板式结构，能够给腰背部提供均匀的支撑力，长时间乘坐也不会出现局部挤压的不适感。行走驱动部分的动力传递路径经过优化，驱动电机输出的扭矩经过减速机构增扭后，直接传递给两侧履带的主动轮，两侧履带可独立控制转速差，实现平地状态下的小半径转向，转向半径可控制在0.8m以内，在住宅单元楼道的狭窄转角区域也能顺利完成转向操作，不需要额外的回转空间。爬楼工况下，履带的爬坡角度适配范围为25度到35度，

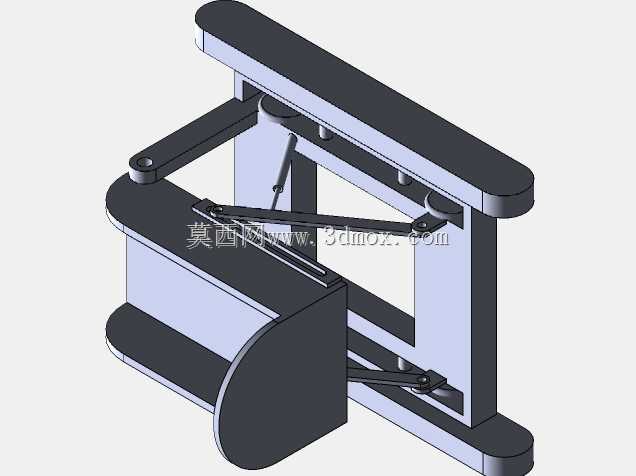

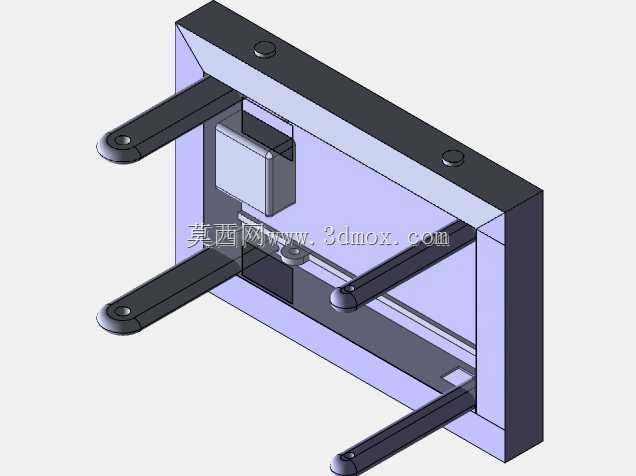

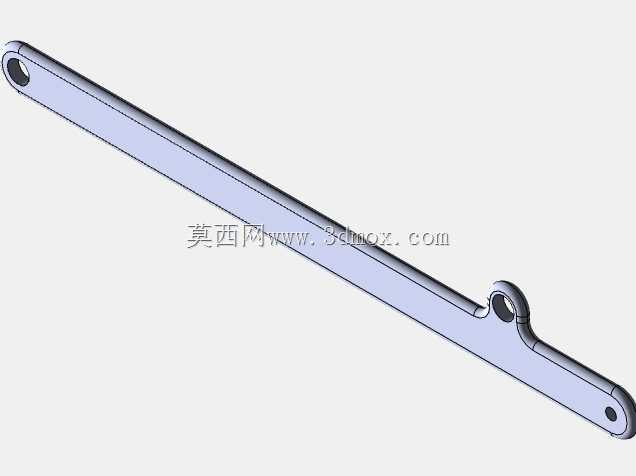

　　覆盖国内绝大多数民用住宅台阶的坡度设计范围，履带与台阶棱边接触的位置做了圆弧过渡的结构设计，不会对台阶边缘造成磕碰损伤，也避免了硬质接触带来的整机振动，乘坐过程中的颠簸感控制在较低水平。从安装边界尺寸来看，整机的宽度控制在680mm，长度为1100mm，完全适配国内住宅楼道的最小通行宽度要求，不需要对现有楼道结构做任何拆改即可直接使用，整机的离地间隙为120mm，平地通行时可以顺利越过50mm以内的地面凸起、门槛等障碍，不会出现底盘剐蹭的问题。座椅与底盘之间设置了角度自适应调节机构，在爬楼过程中，无论整机处于多大的倾斜角度，座椅座面始终保持水平状态，乘坐者不会出现身体前倾或者后仰的滑落风险，调节机构采用机械联动的自平衡结构，不需要额外的电控元件参与调节，可靠性更高，后期维护成本更低。底盘的框架结构采用矩形钢管焊接而成，焊缝全部做了满焊处理，整体承载能力可以达到150kg，覆盖绝大多数成年使用者的体重需求，同时框架内部预留了电池仓、控制模块的安装空间，所有电气线路都沿着框架内侧的走线槽布置，外部有护板遮盖，避免行走过程中线路被剐蹭、拉扯造成损坏。装置的操控区域设置在座椅侧方的扶手位置，操控按键做了大尺寸的防滑设计，即使手部活动能力较弱的使用者也可以轻松操作，平地行走、爬楼模式切换有明显的档位阻尼反馈，不会出现误触的情况。在实际使用场景中，这款装置既可以作为行动不便群体自主操作的代步工具，也可以由陪护人员辅助操控，完成上下楼的通行过程，

　　相较于传统的抬举式爬楼设备，不需要陪护人员施加较大的抬举力，只需要操控设备行进方向即可，大幅降低陪护人员的劳动强度，同时履带式的行走结构对台阶的磨损极小，不会对公共区域的设施造成破坏，适合在老旧小区改造、养老机构配套、无障碍城市建设等场景中推广应用。在结构设计过程中，所有转动部位都采用了密封式的轴承组件，日常使用不需要频繁加注润滑脂，履带的张紧度可以通过侧方的调节螺栓快速调整，维护操作不需要复杂的专用工具，普通运维人员经过简单培训即可完成日常保养工作。整机的重心经过优化布置，满载状态下的重心投影始终落在履带接地的支撑多边形范围内，即使在爬楼过程中出现短暂的停顿，也不会发生倾覆风险，安全冗余系数满足载人设备的相关设计标准。
