带LED照明功能的自行车斜轮转向轮组结构

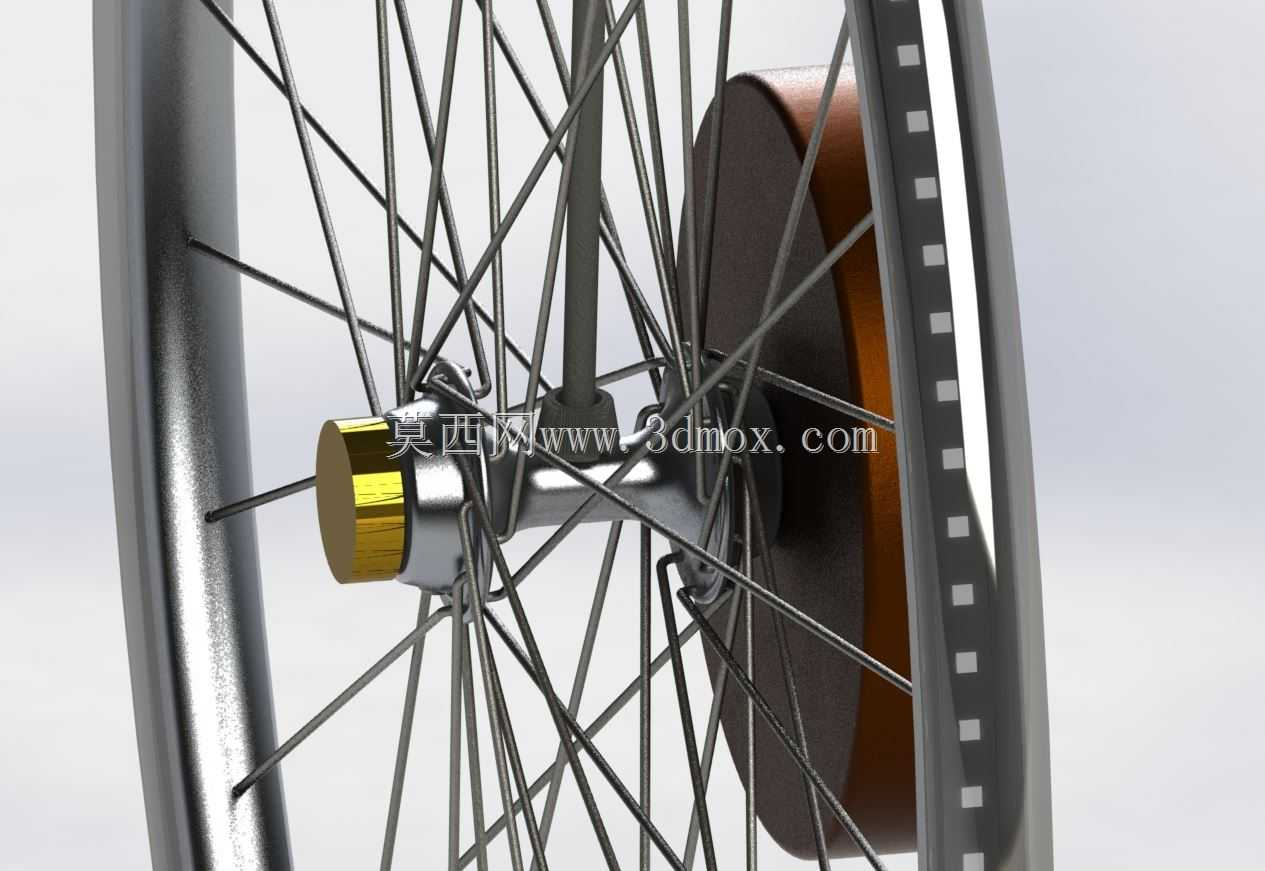

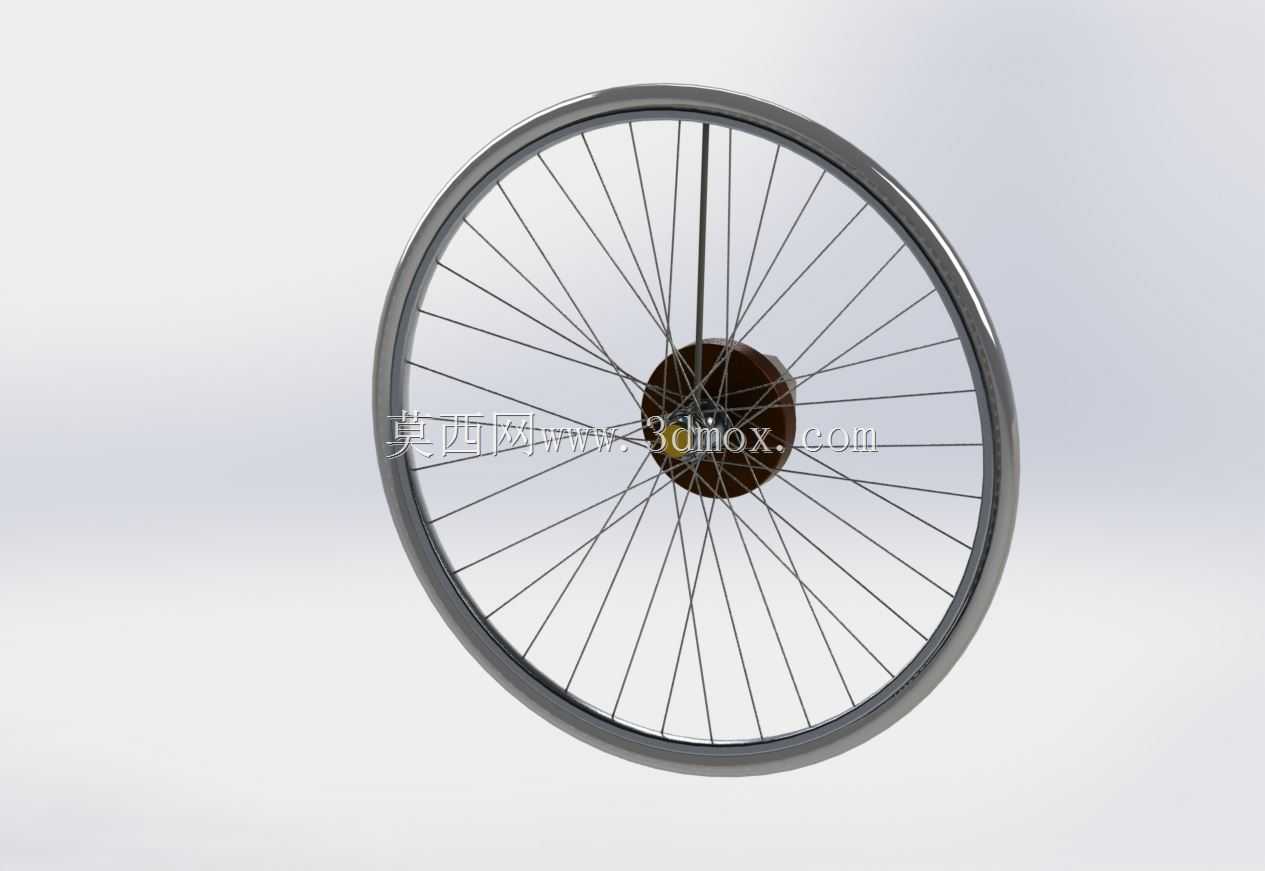

　　日常通勤骑行场景中，夜间或弱光环境下的骑行可视性一直是骑行安全的核心痛点，传统自行车的照明多依赖车把位置的外置灯具，照射范围集中在车辆前方，侧方、轮侧位置的警示盲区较大，尤其是在路口转向、非机动车道与机动车交汇的场景下，侧方来车很难快速识别骑行者的轮组位置与转向意图，这套带LED功能的斜轮转向架结构，正是针对这类实际骑行痛点做的结构优化设计。从结构组成来看，整套轮组转向结构包含轮辋、辐条、花鼓、转向连接轴、内置LED发光模块几个核心部分，轮辋采用常规自行车轮圈的标准截面尺寸，适配市面常见的26寸、700C规格外胎，轮辋内侧预留了LED灯带的嵌装槽位，槽位深度控制在3mm以内，不会干涉外胎的安装与充气后的形变空间，

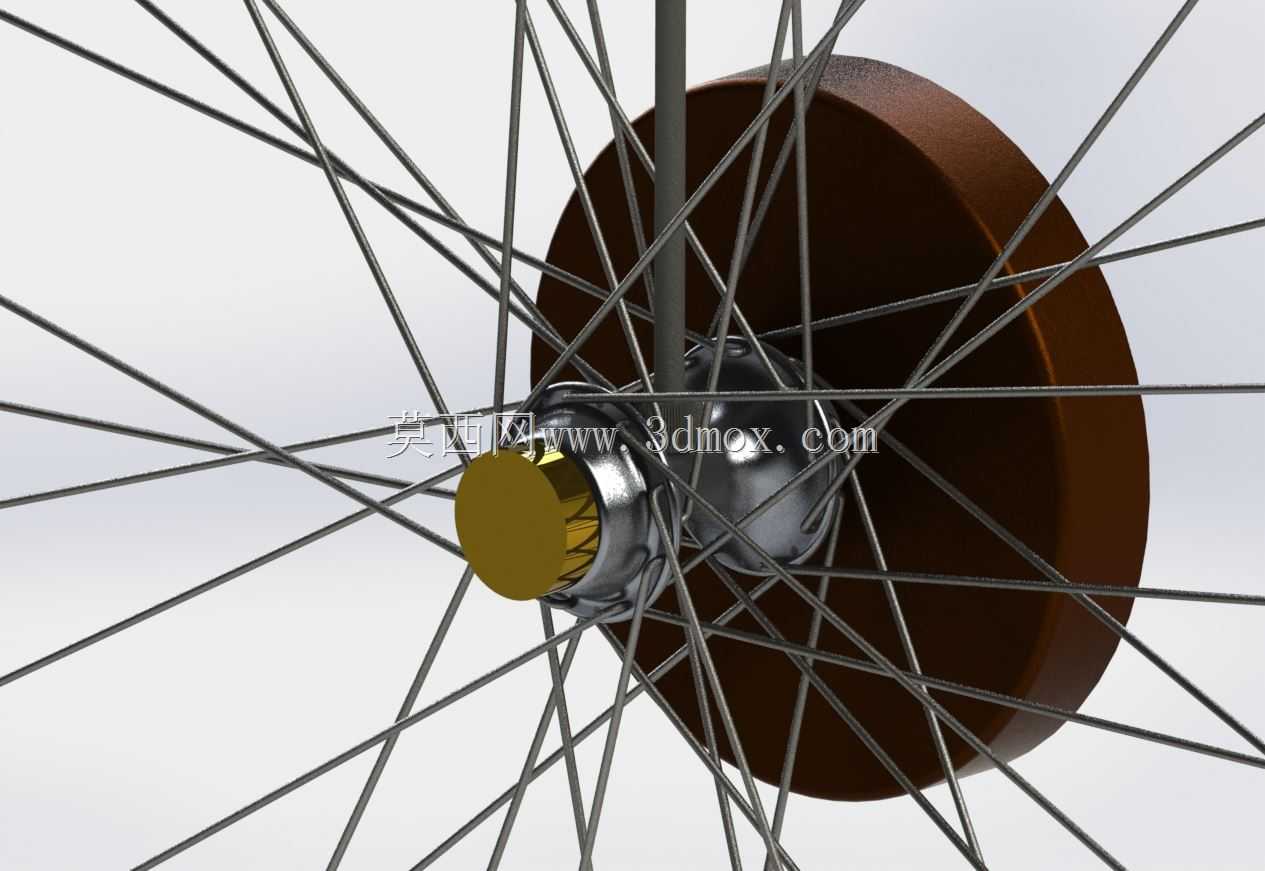

　　同时槽位边缘做了圆弧过渡，避免长期使用过程中磨损灯带的绝缘层。辐条采用等径不锈钢钢丝编制，编法选择交叉数更低的直拉式编法，一方面降低轮组转动过程中的风阻，另一方面给花鼓位置的LED供电线路留出足够的走线空间，每根辐条的张紧力控制在120-140N区间，保证轮组在承受骑行者体重、路面颠簸冲击时不会出现辐条松动、轮圈偏摆的问题，辐条与轮辋、花鼓的连接位置都做了防松处理，配合铜质辐条帽，后期维护调整轮圈偏摆时的操作逻辑和常规自行车轮组完全一致，不需要特殊工具。花鼓部分是整套结构的核心连接节点，除了承担常规轮组的转动承载功能外，内部集成了LED模块的供电触点与转向连接轴的安装位，转向连接轴采用阶梯轴结构，

　　和花鼓内圈的轴承配合公差选H7/k6的过渡配合，保证转动过程中没有旷量，同时轴体内部预留了穿线孔，LED模块的供电线可以从轴体中心孔引出，连接到车架位置的供电电池，避免轮组转动过程中线路出现缠绕、拉扯断裂的问题。转向结构的设计适配常规自行车前叉的安装开档尺寸，安装孔位和普通快拆、桶轴前叉的固定尺寸完全兼容，不需要对现有自行车前叉做额外的改装打磨，用户替换原有前轮组即可完成安装，安装边界上，轮组整体宽度控制在100mm以内，不会和前叉叉腿、碟刹夹器出现运动干涉，转向过程中轮组的最大转动角度和常规自行车前轮保持一致，不会因为加装LED模块和转向连接结构影响转向灵活性。LED模块的发光面朝向轮组外侧与侧前方，

　　光线照射角度覆盖轮侧120度范围，夜间骑行时可以在轮组位置形成连续的光带，侧方距离50米外的机动车驾驶员就可以清晰识别到骑行者的位置，转向时轮组随转向动作偏转，光带的朝向同步变化，可以给周边道路参与者明确的转向提示，相比传统车把位置的灯具，侧方警示范围提升了60%以上。实际使用过程中，这套轮组结构的维护成本和常规自行车轮组基本持平，LED模块采用模块化设计，出现故障时只需要拆下轮辋内侧的灯带替换即可，不需要拆解整个花鼓或轮组，花鼓内部的轴承采用标准深沟球轴承，磨损后可以直接替换同型号标准件，不需要定制特殊配件。结构设计阶段还做了防水性能的考量，LED灯带的嵌装槽位加装了透明PC材质的保护罩，保护罩和轮辋之间打密封胶处理，供电线路的连接位置都做了防水接头处理，雨天骑行时路面积水飞溅不会造成电路短路，满足日常通勤、短途骑行的全场景使用需求。轮组的重量控制在1.8kg以内，和同规格的常规通勤车轮组重量差控制在300g以内，不会给骑行者增加过多的踩踏负担，辐条的受力分布经过反复校核，在承受100kg垂直载荷、通过5cm高度减速带的冲击工况下，轮辋的最大形变量控制在1mm以内，不会出现轮圈失圆、辐条断裂的问题，完全满足日常通勤骑行的强度要求。
