自行车前叉静力学应力仿真分析结构

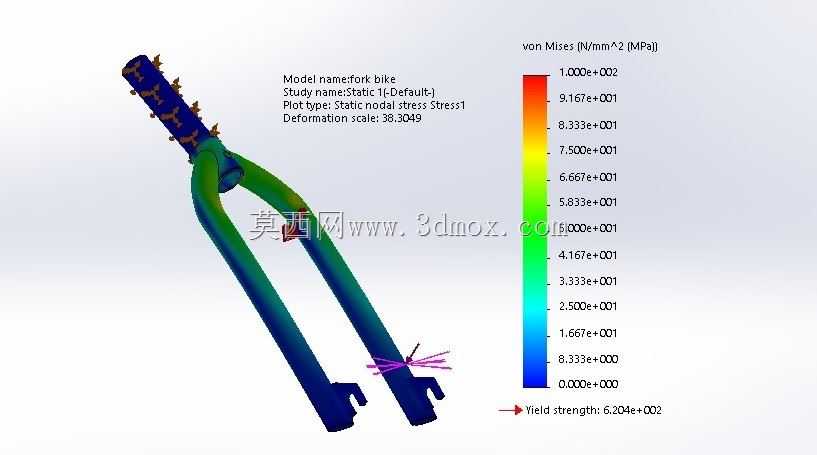

　　日常通勤、运动骑行场景下，自行车前叉是连接前轮与车架的核心承载部件，直接传递路面冲击、骑行载荷，其结构强度与刚度表现直接决定骑行安全性与操控稳定性，也是整车结构设计中需要重点校核的关键部件。这款前叉的仿真分析围绕常规骑行工况下的静载荷展开，模拟骑行者体重施加、路面颠簸带来的垂直冲击载荷作用下，结构内部的应力分布规律，为结构优化提供量化的数据支撑。从仿真云图可以看到，应力集中区域主要出现在叉肩与叉腿的过渡圆弧位置、叉腿下端的花鼓安装爪钩处，这两个位置也是实际骑行过程中最容易出现疲劳失效的部位，设计过程中针对这两个区域做了圆弧过渡优化，避免直角结构带来的应力突变问题，同时在叉肩位置做了局部壁厚加强，在不额外增加过多整体重量的前提下，

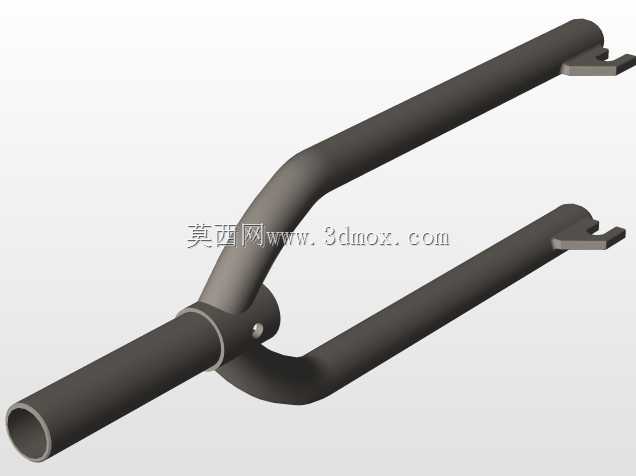

　　提升高应力区域的结构承载能力。叉腿部分采用渐变截面设计，靠近叉肩的位置截面尺寸更大，向下延伸至爪钩位置截面逐步收窄，匹配载荷传递过程中的弯矩分布规律——越靠近上端固定位置弯矩越大，需要更高的截面惯性矩来抵抗弯曲变形，下端靠近轮轴位置弯矩更小，收窄截面可以有效降低部件整体重量，兼顾强度与轻量化需求。安装边界方面，前叉上管与车架头管通过碗组配合，上管的直径、长度尺寸严格匹配常规山地车、通勤车的头管安装标准，转向限位结构的位置符合通用整车的装配要求，不需要额外修改车架结构即可完成适配；下端爪钩的开口尺寸、开档距离符合标准花鼓的安装规格，碟刹安装座的孔位、位置尺寸匹配常规线拉、油压碟刹卡钳的安装要求，兼容市面主流的轮组与制动部件。

　　仿真过程中设置的变形缩放系数用于直观展示结构在载荷下的变形趋势，实际工况下的变形量控制在骑行操控允许的范围内，不会出现转向迟滞、蹭碟等影响骑行体验的问题。从应力数值分布来看，整体最大应力远低于材料的屈服强度阈值，结构在额定载荷下处于弹性变形区间，不会出现塑性变形或者断裂失效的风险，同时预留了足够的安全余量，能够应对骑行过程中遇到的突发冲击载荷，比如过坑、跌落等极端工况。设计过程中也兼顾了制造工艺性，叉腿的外形曲面适配常规的液压成型、碳纤维铺层工艺要求，没有出现过小的圆角、倒扣等不利于量产加工的结构，过渡曲面的曲率变化平缓，无论是金属材质的焊接、液压成型，还是复合材料的铺层固化，都能保证加工过程中的成型质量，减少生产过程中的不良率。

　　实际装车测试过程中，这款前叉的振动过滤表现符合设计预期，来自路面的细碎颠簸通过叉腿的微小弹性变形被部分吸收，不会直接传递到车把位置，提升长距离骑行的舒适度，同时转向过程中的刚度足够，大力摇车、高速过弯时不会出现前叉形变带来的操控虚位，保证转向动作的精准传递。针对不同使用场景的需求，这款结构也可以通过调整壁厚、更换材料来适配不同载荷等级的车型，比如用于载重通勤的车型可以适当增加叉腿壁厚提升承载能力，用于竞速的车型可以在保证强度的前提下进一步优化截面形状降低重量，核心的应力分布规律、载荷传递路径已经通过仿真完成验证，后续的衍生设计只需要针对具体参数做调整即可，不需要重新搭建基础分析框架，能够大幅缩短同系列部件的开发周期。
