带皮带轮减速输出结构的电动机装置

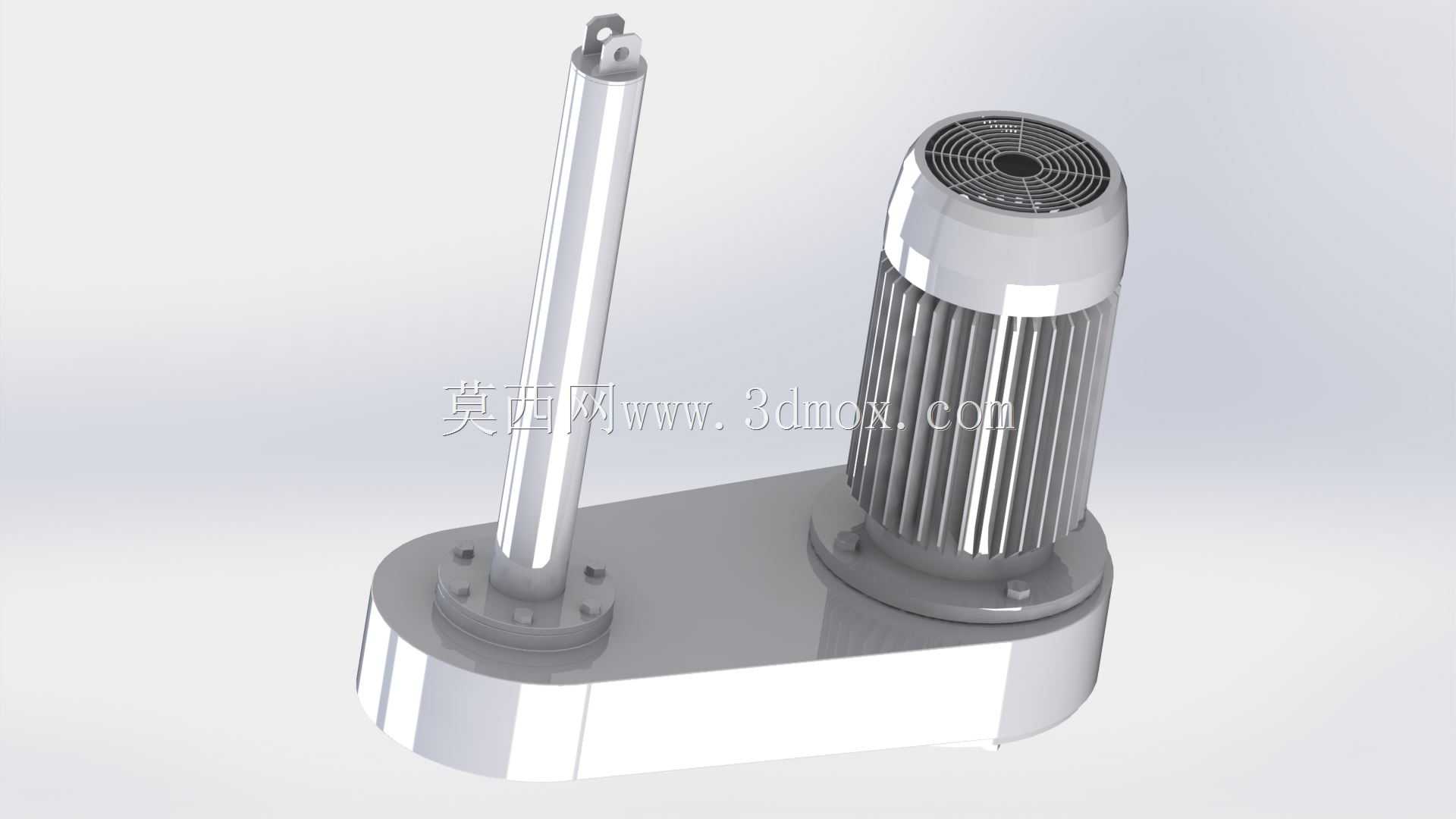

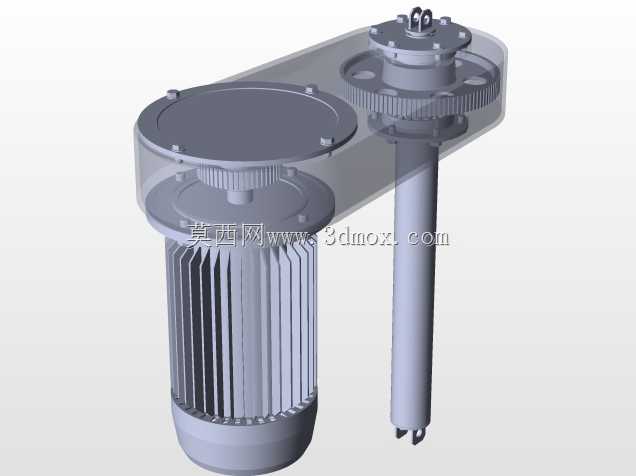

　　在轻工输送、小型自动化生产线、非标专机改造这类对安装空间有严格限制、又需要降低电机输出转速提升扭矩的场景里，这种集成了皮带轮减速输出轴的电动机结构，是很多工程人员做方案选型时会优先考虑的结构形式。和常规直连输出的电机不同，这套结构把电机本体、张紧支撑立轴、传动安装底座做了一体化的集成设计，不需要额外搭建独立的减速安装机架，能大幅缩减整套动力单元的安装占地空间。

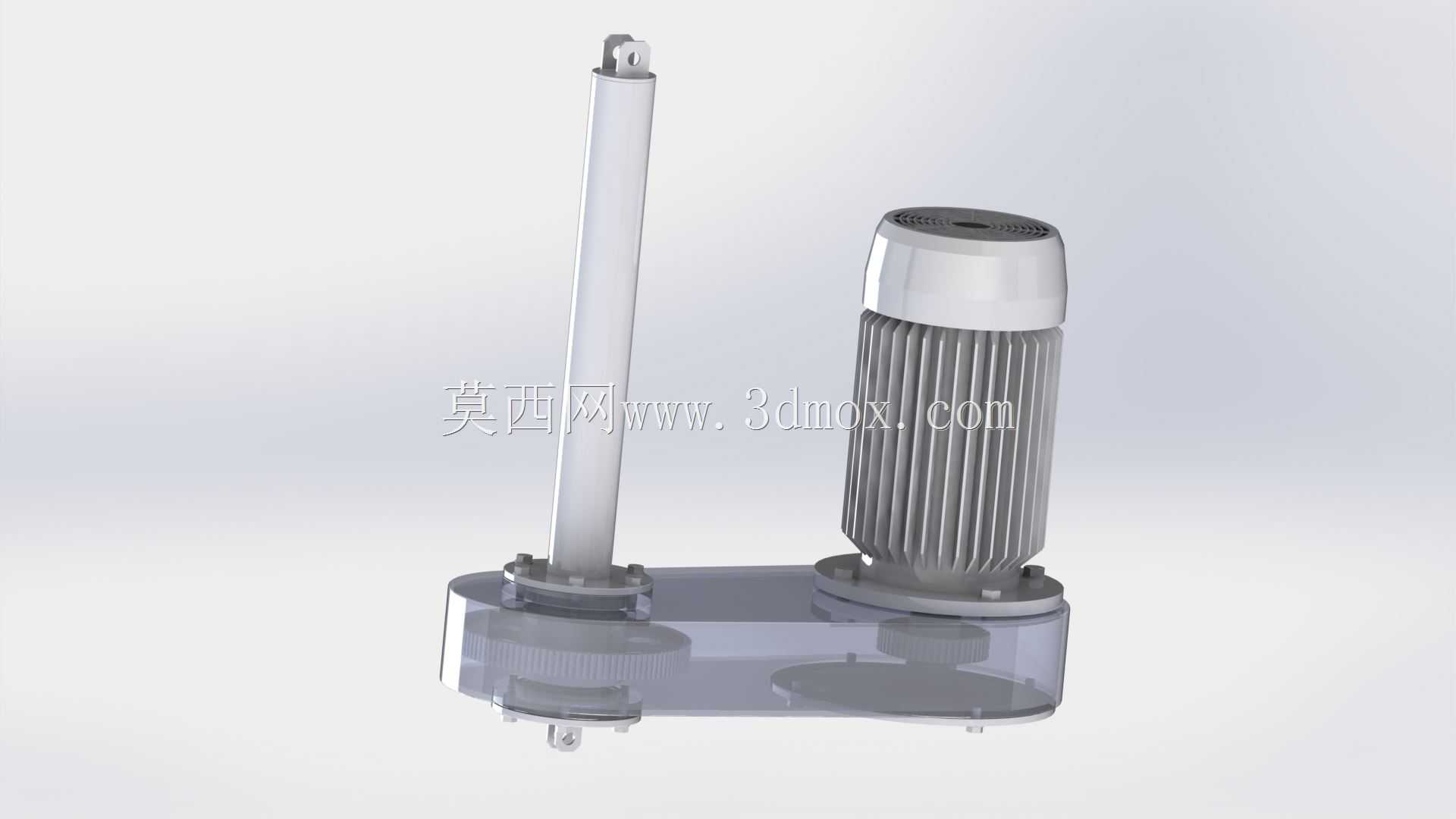

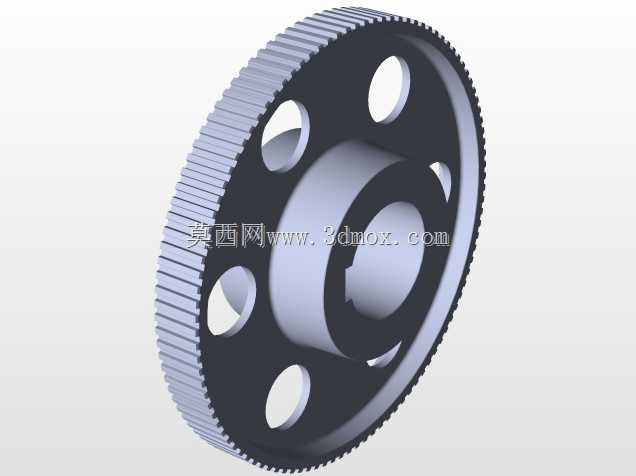

　　从实际功能逻辑来看，这套结构的核心是通过皮带与皮带轮的啮合传动，把电机主轴的高转速按照固定传动比降下来，从侧面的输出立轴端输出适配负载需求的低转速大扭矩动力，相比齿轮减速结构，皮带传动本身自带过载缓冲特性，遇到负载瞬间卡滞的时候，皮带可以通过微量打滑保护电机绕组不被堵转电流烧坏，同时运行过程中的传动噪音更低，不需要做额外的齿轮润滑维护，日常运维只需要定期检查皮带张紧度即可，很适合用在中小型物料输送线、小型食品加工设备、简易包装工位的动力驱动场景。

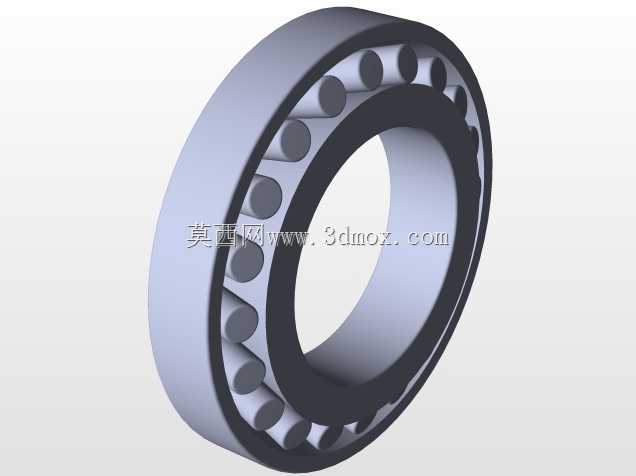

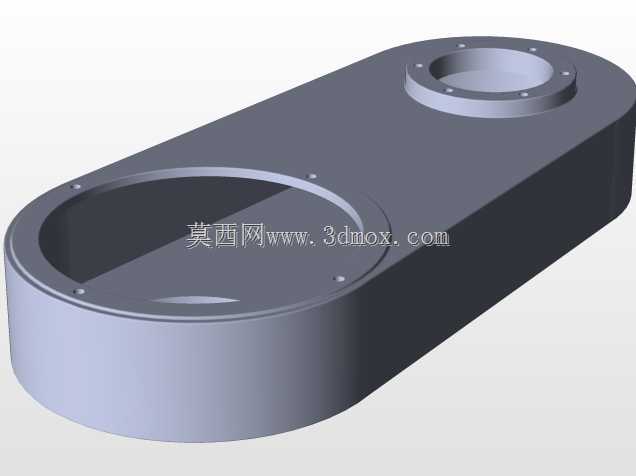

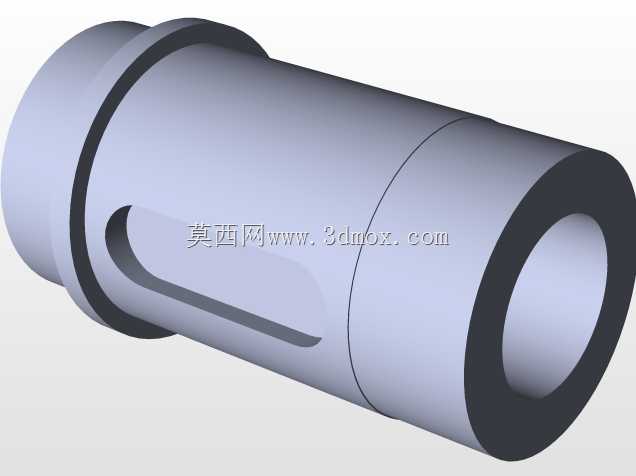

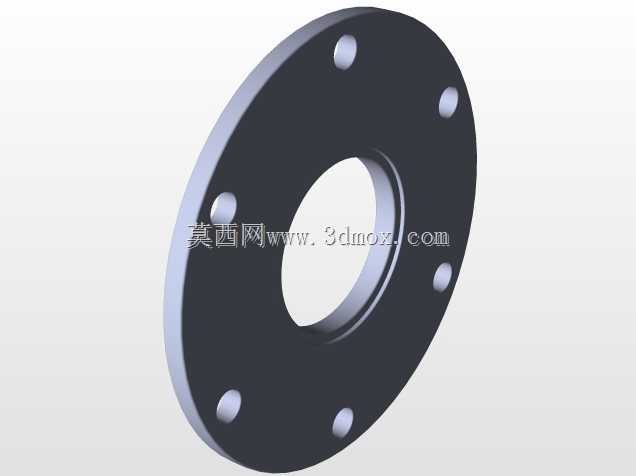

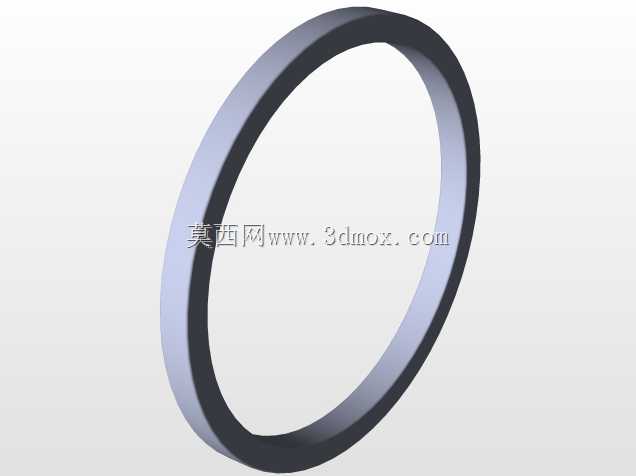

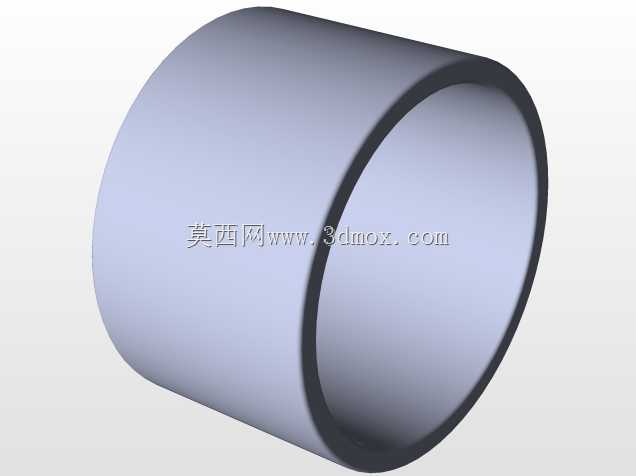

　　做这套结构的三维设计时，首先要确认的是电机本体的安装定位基准，电机机座的止口与底座安装面的配合公差要控制在合理范围，保证电机主轴的轴线与输出立轴的轴线平行度误差不超过0.1mm，否则皮带运行过程中会出现偏磨、掉带的问题。输出立轴的安装座和电机安装位在同一个一体化铸造成型的底座上，底座的底部做了平整的安装贴合面，预留了四个螺栓固定孔，安装时可以直接通过螺栓把整套动力单元固定在设备的机架安装面上，不需要额外加工适配的转接板。输出立轴本身做了双轴承支撑结构，上下两个深沟球轴承分别承担径向载荷和少量轴向载荷，轴的顶端预留了负载安装的连接孔，可以直接安装驱动皮带轮、联轴器或者驱动辊筒，不需要额外加装轴转接件。

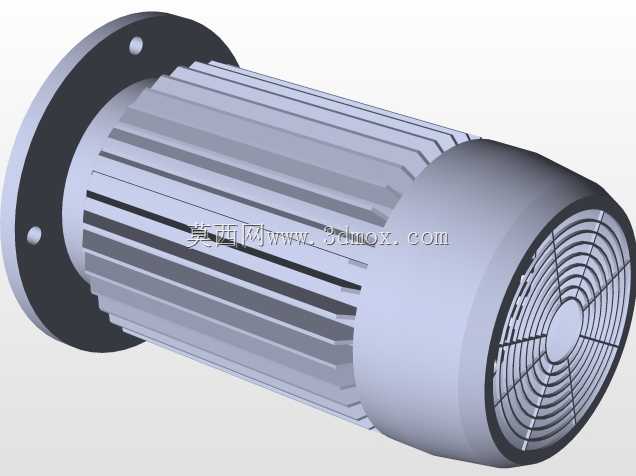

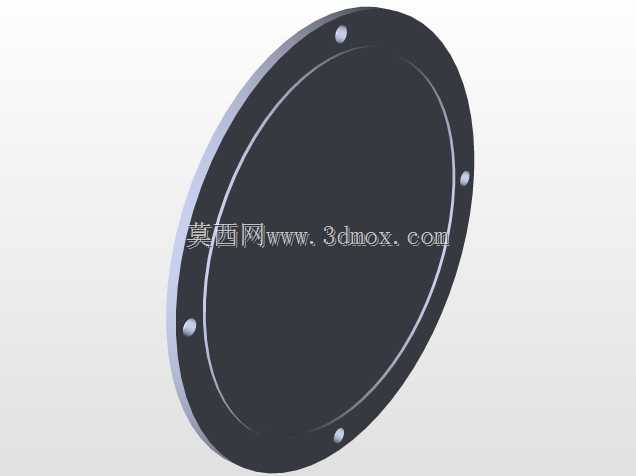

　　从安装边界尺寸来看，整套结构的横向宽度以电机外壳的最大外径为限，纵向长度覆盖电机安装位到输出立轴的中心距，这个中心距是根据皮带的传动比、皮带型号、最小包角要求计算确定的，既保证皮带和带轮的接触包角满足传动扭矩要求，不会出现传动打滑丢转的问题，又不会让底座的纵向尺寸过长造成空间浪费。底座的高度设计要兼顾电机底部的散热空间和输出轴的中心高匹配，保证输出轴的中心高和配套负载的输入轴中心高一致，避免出现皮带歪斜张紧的问题。电机尾部的散热风罩完全保留了标准电机的散热结构，不会因为集成了减速输出结构就影响电机自身的通风散热，长时间连续运行时电机绕组的温升能控制在标准允许的范围内。

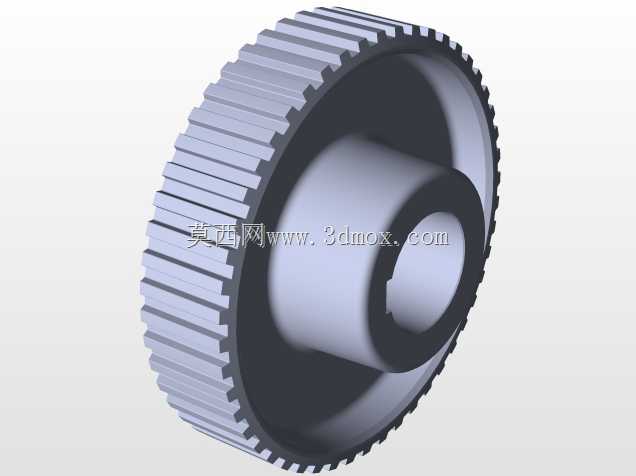

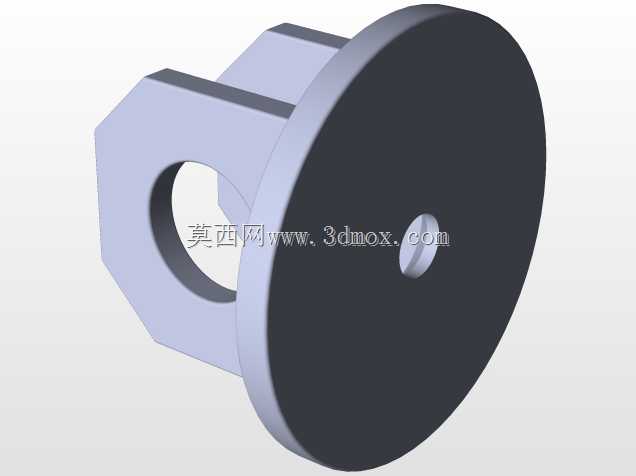

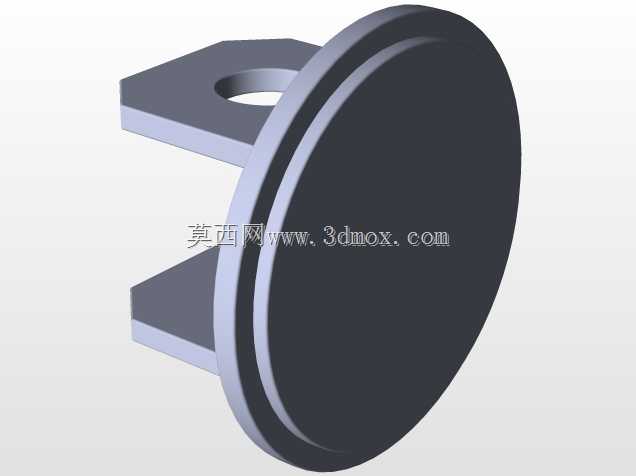

　　设计过程中还要考虑皮带的张紧调节空间，输出立轴的安装座位置预留了微量的调节余量，安装皮带时可以微调立轴的位置来调整皮带的张紧度，调整到位后再通过锁紧螺栓把立轴座完全固定，避免运行过程中轴位偏移。整套结构的所有棱角位置都做了圆角过渡处理，既避免铸造或者机加工过程中出现应力集中问题，也能防止安装调试过程中锋利边角划伤操作人员。和分体式的电机加独立皮带减速架的结构相比，这种一体化集成的结构装配难度更低，现场安装时不需要反复校准两个轴的平行度，出厂前已经完成了轴位校准和试运转，拿到现场只需要固定底座、套好皮带、接好电源线就能投入使用，能大幅缩短现场设备的装配调试周期，也减少了后期使用过程中因为机架变形导致轴位偏移的故障概率。在很多中小型非标设备的设计里，这种结构还可以根据实际负载需求更换不同直径的皮带轮，调整输出转速和输出扭矩，适配不同的负载工况，不需要更换整套电机单元，通用性更强。
