小型直线直流电动机结构设计方案

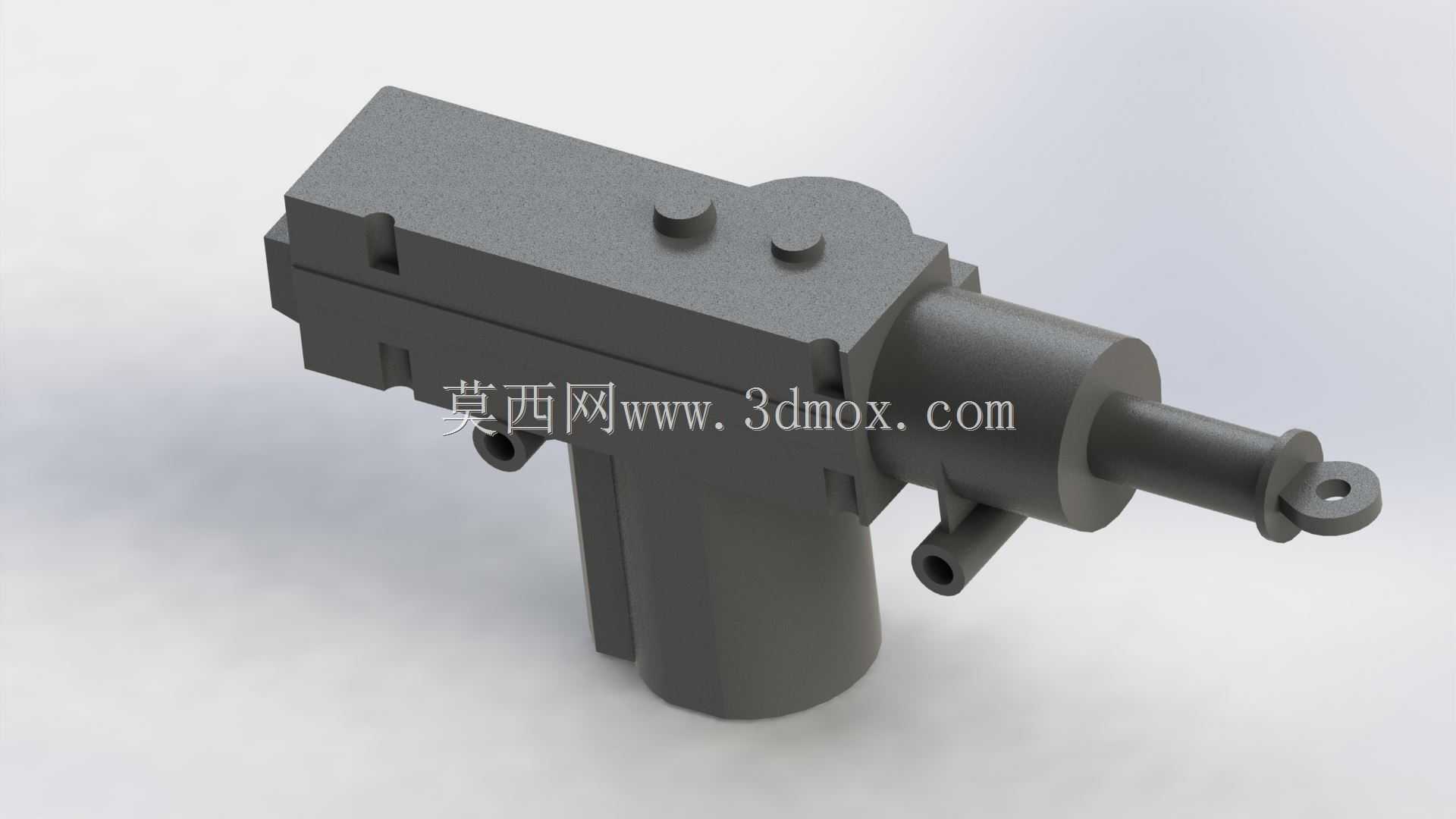

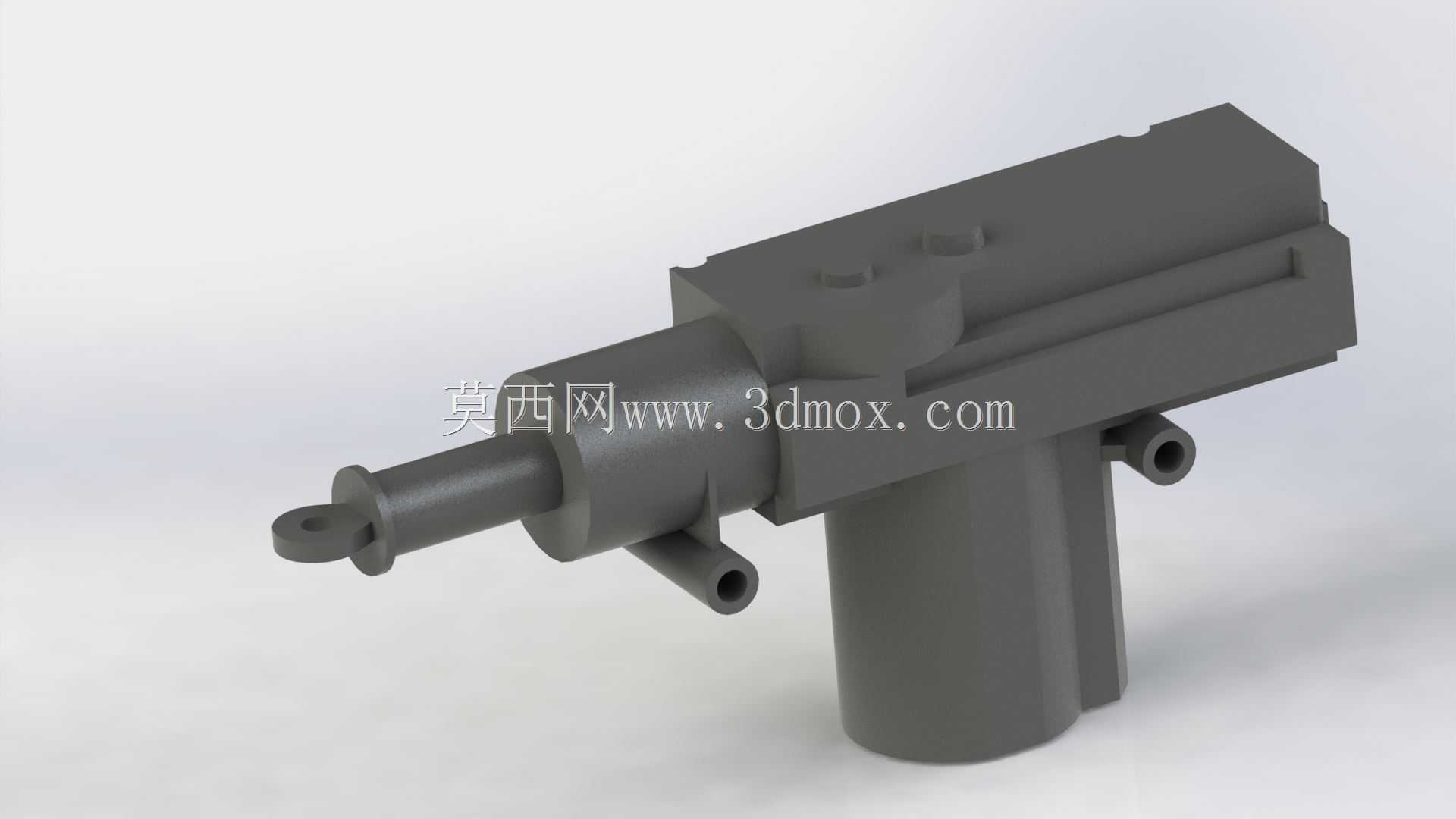

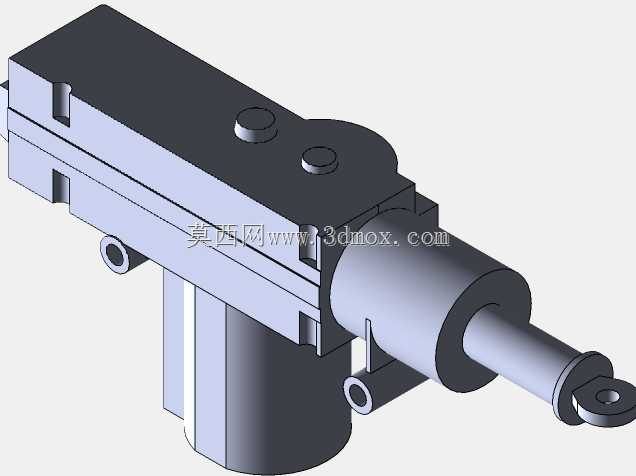

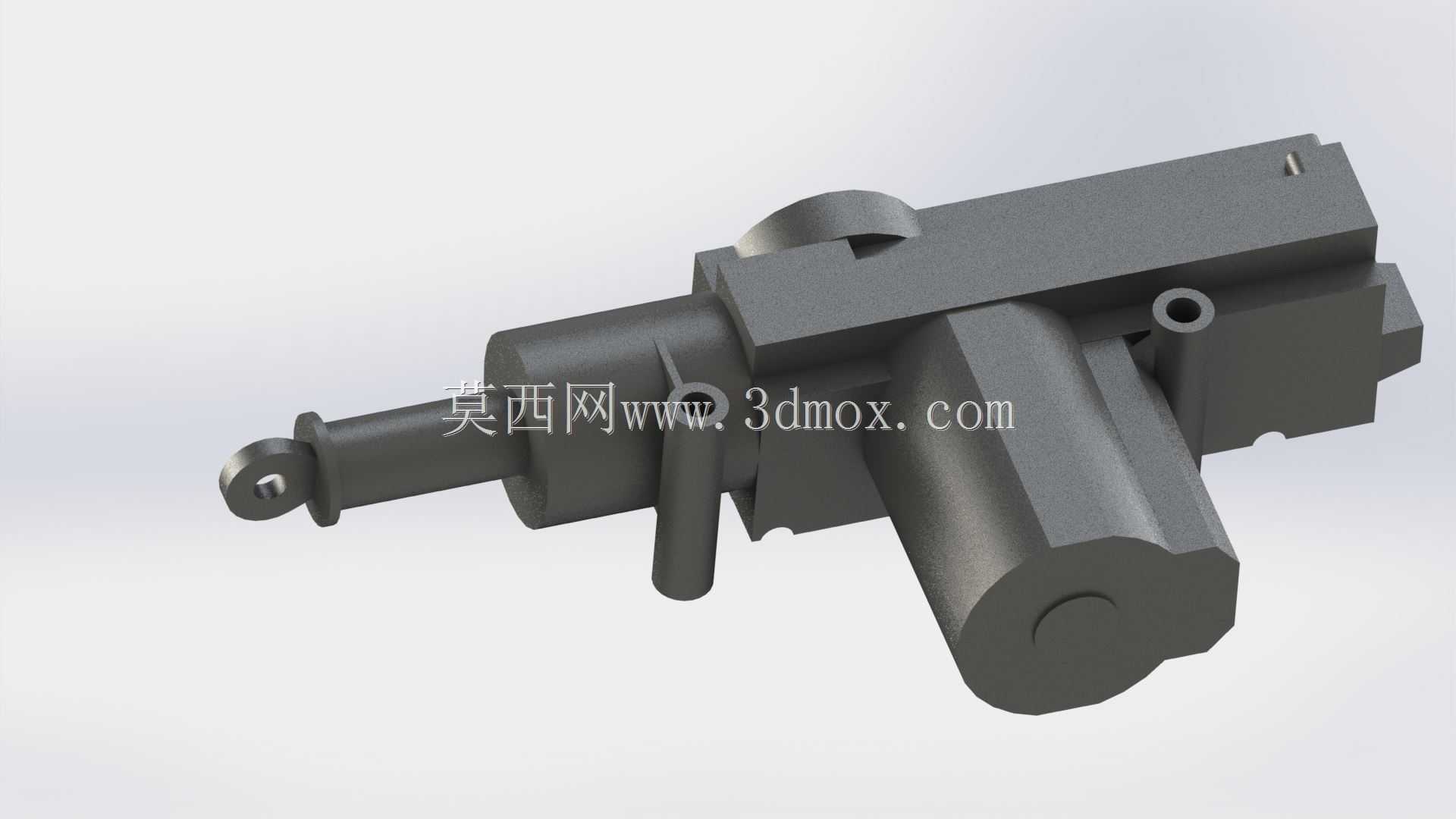

　　这款小型直线直流电动机的三维结构，是面向小行程直线驱动场景做的集成化设计，没有额外加装外置传动转换机构，能直接输出直线往复的推拉力，在很多对安装空间有严格限制的小型自动化工位里适配性很强。日常做小型设备选型的时候，经常会遇到需要短行程直线动作，但安装位留得特别局促的情况，比如小型检测设备的探针进给、便携电动工具的顶出动作、小型自动化模组的点位推料，这类场景如果用旋转电机加丝杠或者齿轮齿条的传动结构，不仅整体装配尺寸会超，传动环节的间隙累积还会影响动作精度，后期维护也要多考虑传动件的磨损问题，这款集成式的直线直流电机刚好能避开这些痛点。

　　从结构设计的逻辑来看，这款电机把动子、定子、导向结构、输出端连接位都整合在了同一个壳体内，没有做分散式的布局。输出轴端做了带铰接孔的连接头，这个细节是考虑到实际安装的时候，很多执行端的负载并不是完全和电机轴线同轴的，带铰接孔的连接头可以搭配销轴做小幅度的角度自适应，避免安装偏差带来的侧向力直接作用在电机内部的导向副上，能有效延长内部导向结构的使用寿命。壳体侧面预留的凸台安装位，是做了沉孔设计的，安装的时候可以直接从外侧穿入紧固件把电机固定在安装基板上，不需要额外做夹持类的安装支架，能进一步压缩整体安装占用的空间。壳体上预留的小孔是内部绕组的走线通道，做了内凹的倒角处理，穿线的时候不会刮破线缆的绝缘层，这个细节在批量装配的时候能减少很多线缆破损的不良问题。

　　实际做结构适配的时候，首先要关注的是安装边界的几个核心尺寸：电机主体的最大外轮廓是近似矩形的结构，固定安装孔的孔位间距要和设备基板的预留孔位完全匹配，输出轴的最大伸出长度要和工位需要的有效行程对应，不能出现伸出到极限位置时和周边结构干涉的情况。输出端的铰接孔尺寸要和负载端的连接销轴做公差匹配，一般选间隙配合的公差带，保证铰接转动顺畅的同时不会有太大的旷量。这款电机的导向结构是集成在壳体内部的，不需要外部额外加装直线导轨做导向，所以安装的时候只要保证固定面的平面度在合理范围内，就不会出现卡滞的问题，相比分体式的直线驱动结构，对安装面的加工精度要求更低，能降低配套设备的机加工成本。

　　从功能特性上来说，直流供电的形式让这款电机很适合搭配低压控制回路使用，在便携类设备、小型桌面自动化设备里不需要额外做高压供电的防护设计，供电回路的布线也更灵活。直接输出直线运动的特性，省去了旋转运动转直线运动的传动环节，传动效率比“旋转电机+传动转换机构”的方案高很多，响应速度也更快，做小行程的高频往复动作的时候，不会因为传动间隙出现动作滞后的问题。内部的结构做了集成化的密封设计，日常在有少量粉尘的普通工业车间环境里使用，不需要额外做防尘防护，能减少后期的维护频次。

　　在做三维建模的时候，这款模型把所有的装配配合面都做了准确的还原，比如安装凸台的沉孔深度、输出轴的铰接孔位置、壳体上的走线孔位置，都和实际可加工的零件尺寸对应，导入到装配体里做干涉检查的时候，可以直接用来验证工位布局的合理性，不需要再额外对模型做结构修正。对于做小型设备结构设计的工程师来说，这类集成化的直线驱动部件模型，能在方案设计阶段快速完成布局验证，提前排查安装干涉、行程不足这类常见的设计问题，减少后期打样阶段的修改次数。
